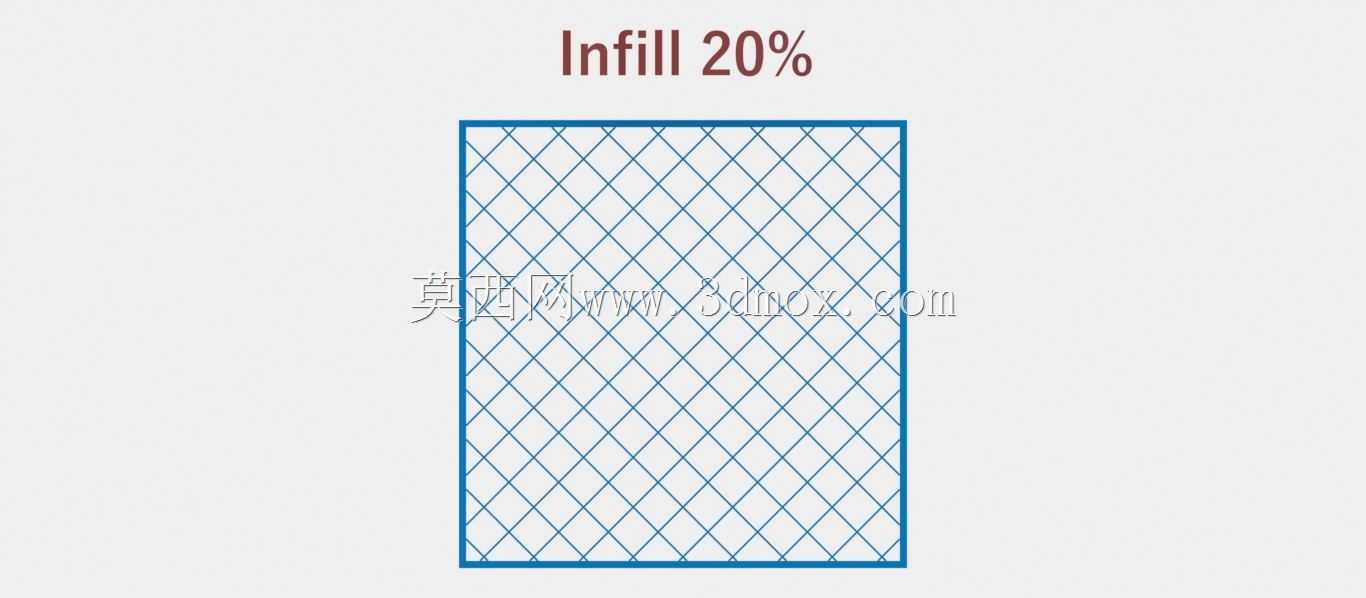

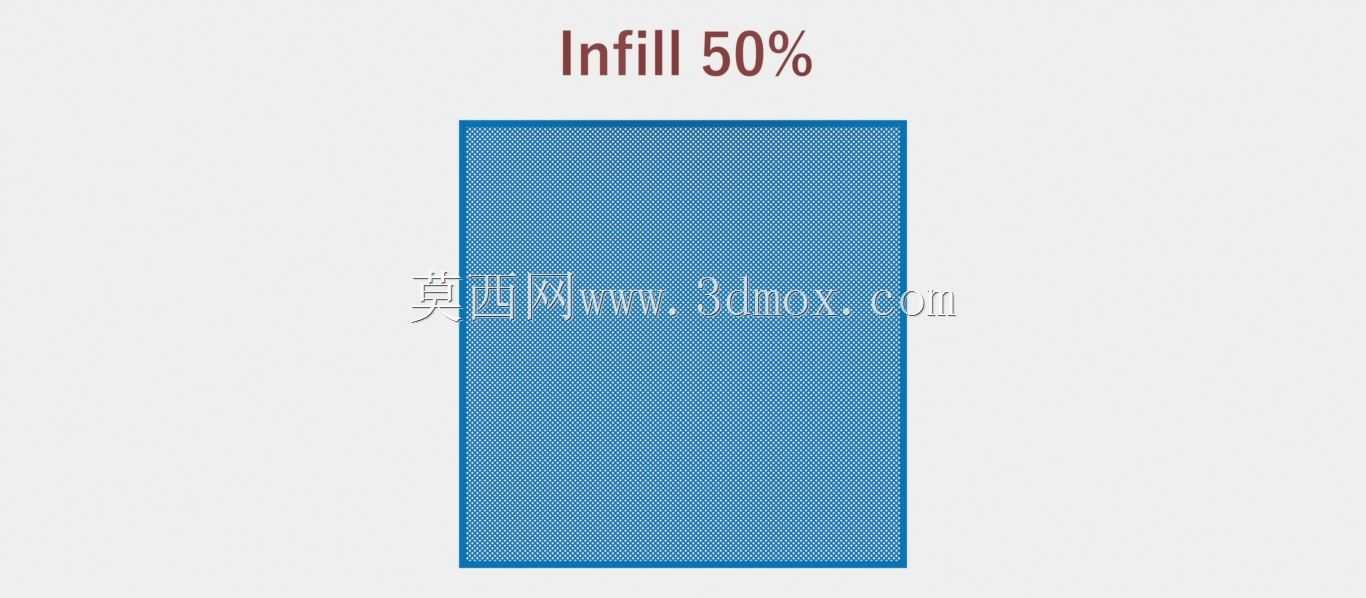

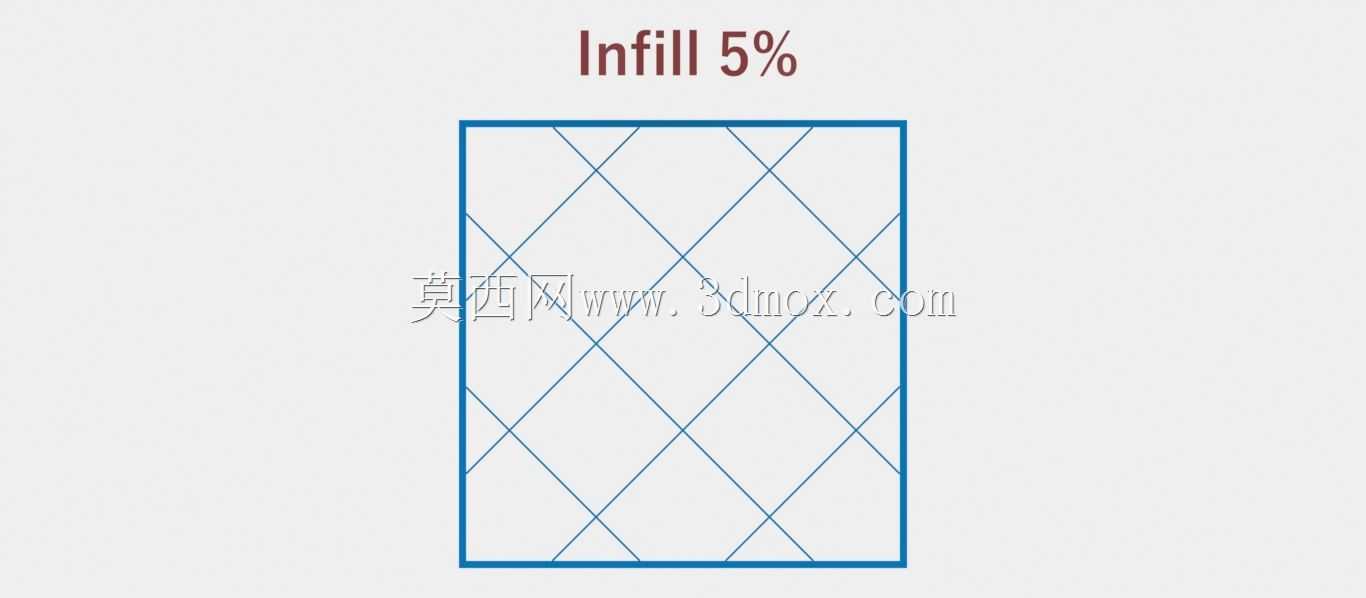

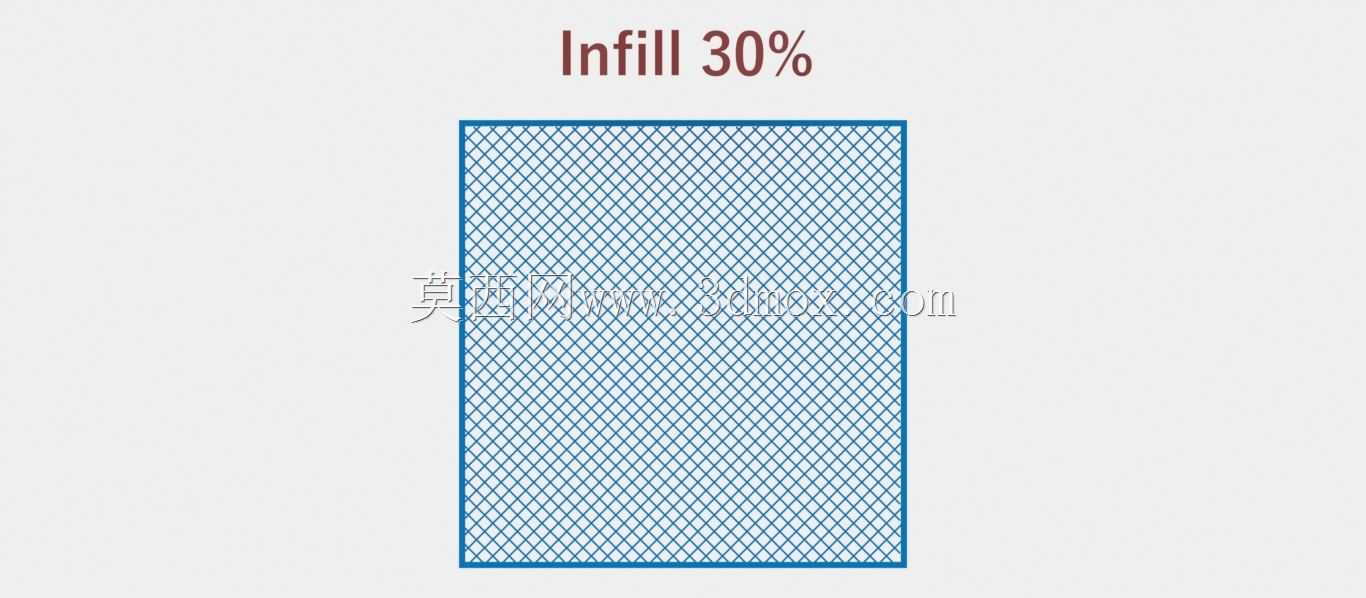

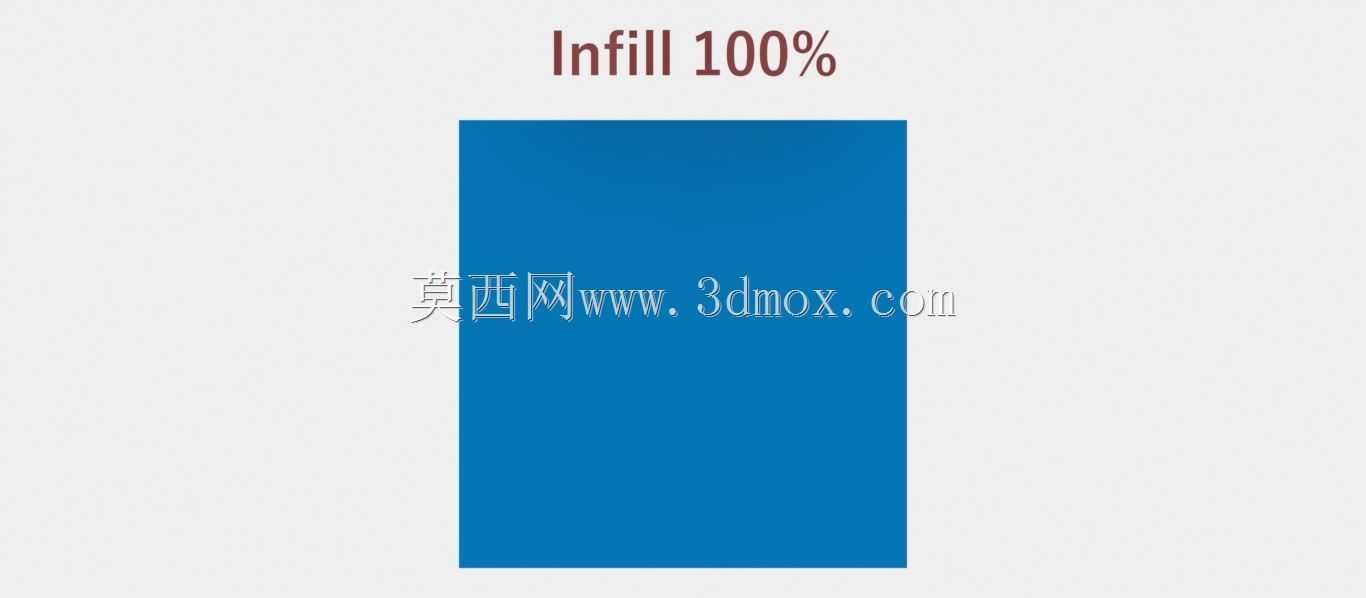

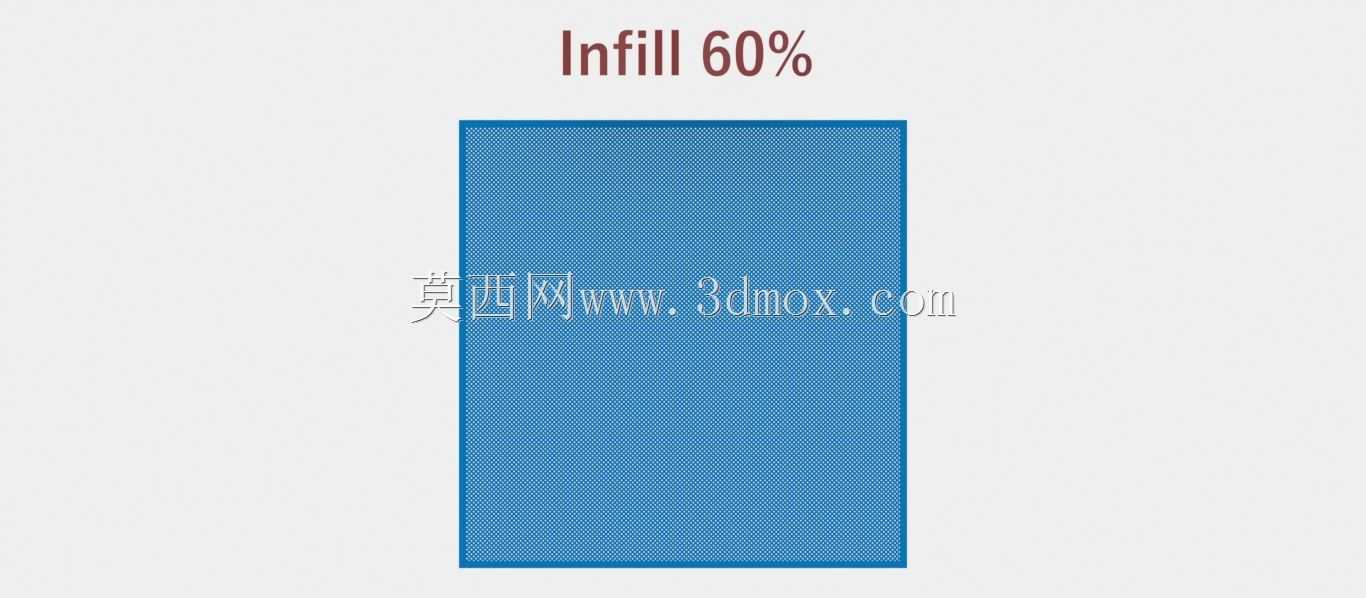

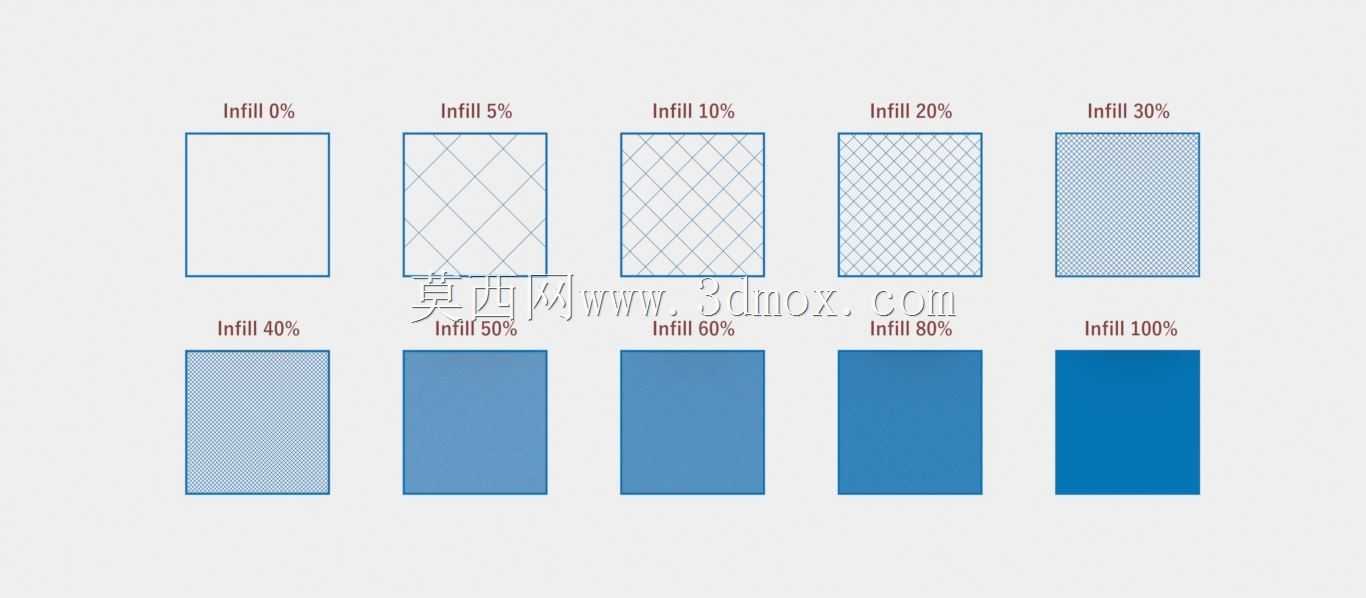

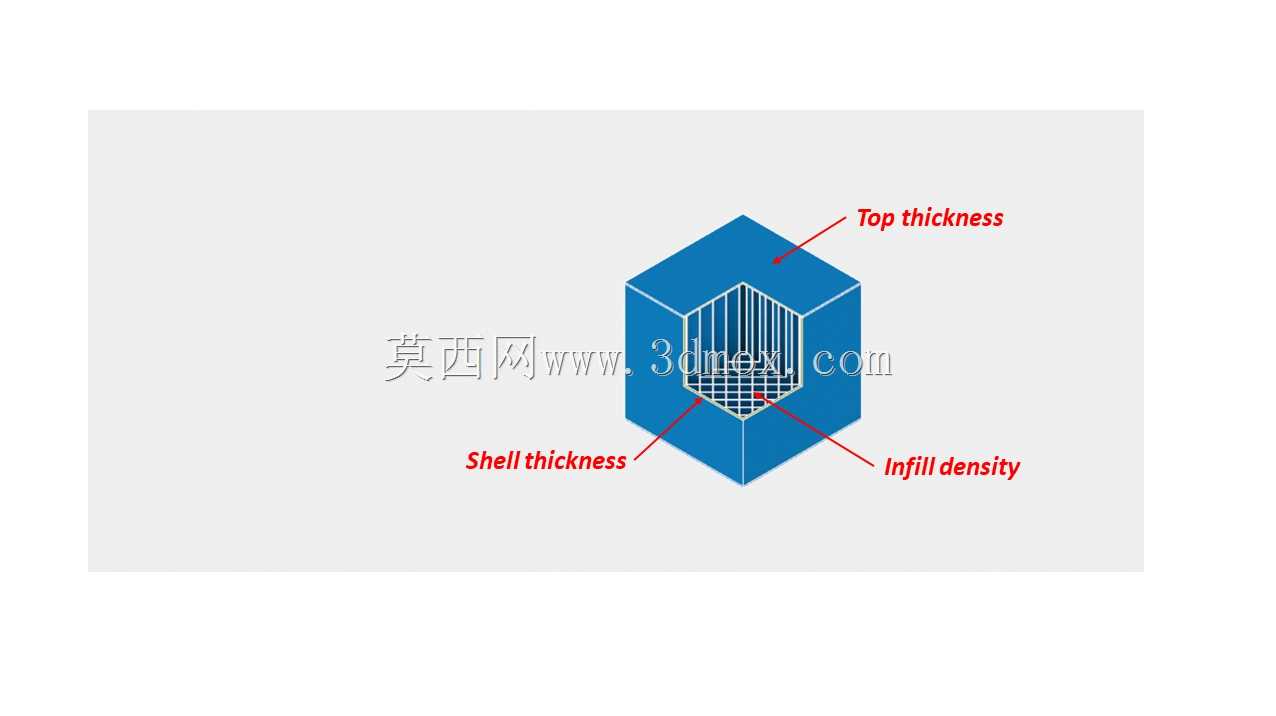

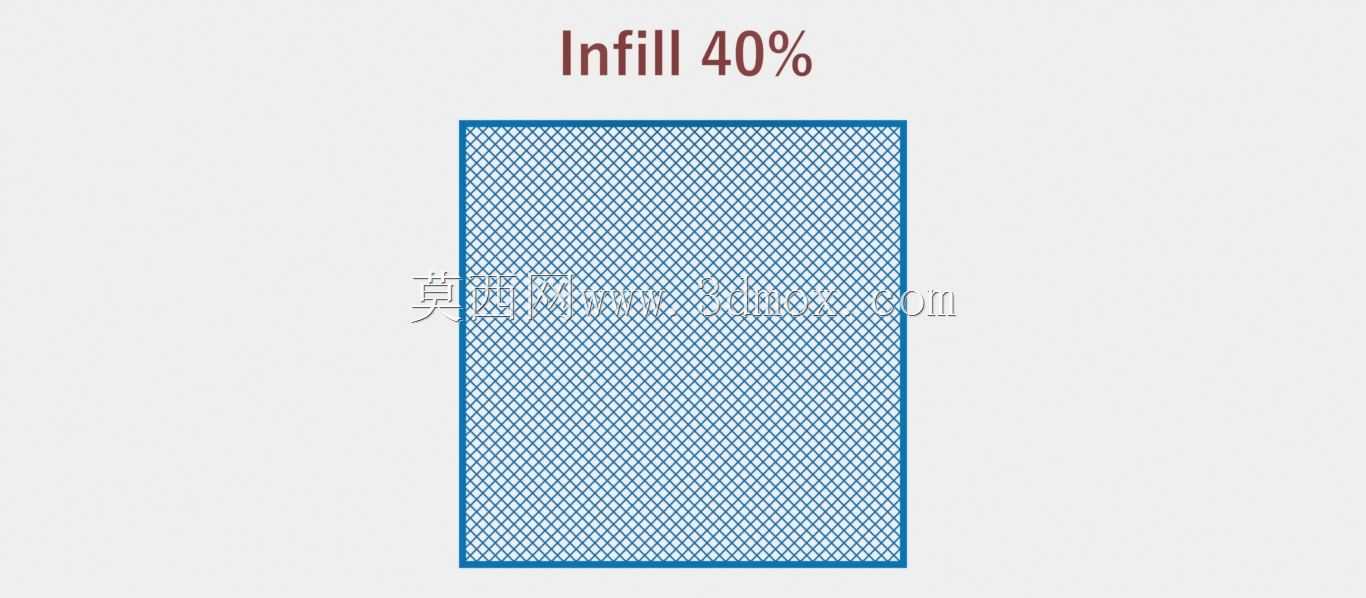

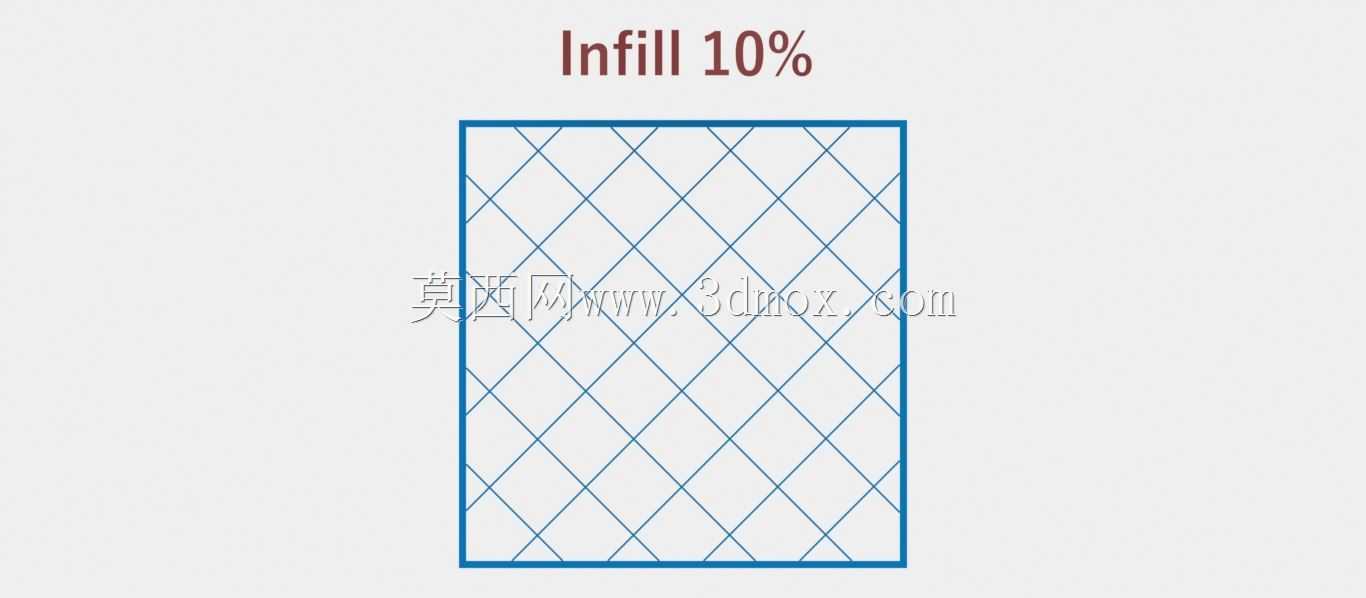

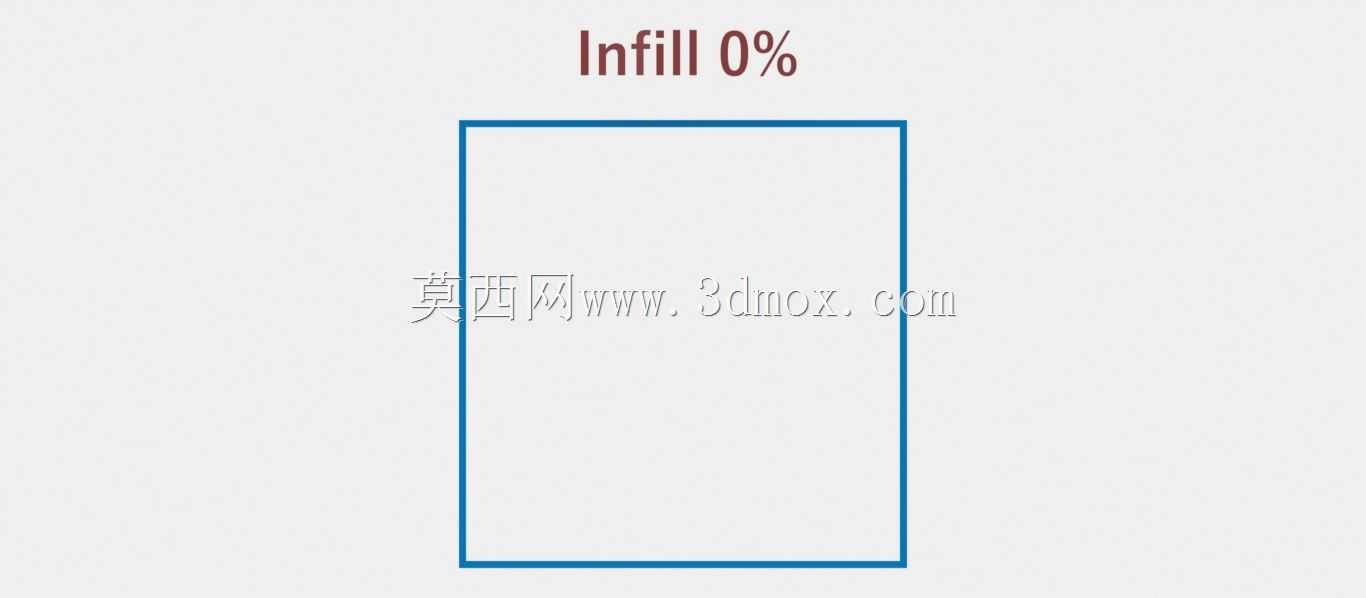

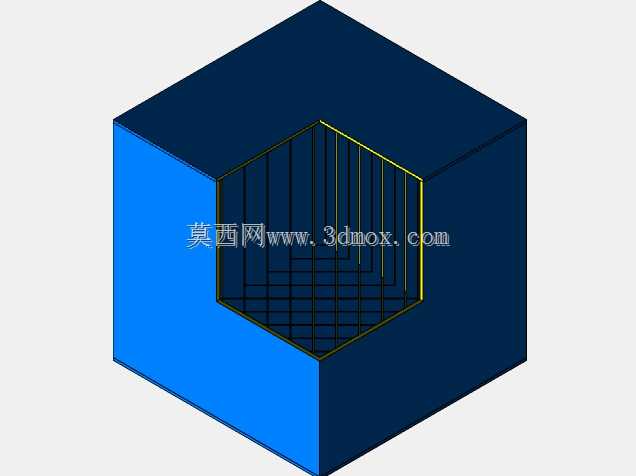

在熔融沉积成型、光固化等主流3D打印工艺的实际生产环节,填充结构的设计与填充率选择,是平衡制件力学性能、打印耗时、材料消耗的核心控制点,这套填充密度示意结构,可直接用于打印参数调试阶段的参考对照,也能作为结构设计人员向生产端传递填充要求的直观参照。日常打样过程中,不少设计人员容易忽略填充率与制件受力方向的匹配关系,比如仅做外观验证的手板件,若盲目选用高填充率,不仅会成倍增加打印时长,还会造成耗材的不必要浪费,而承受交变载荷的功能件,若填充率过低,会在受力集中位置率先出现内部填充筋断裂,导致制件整体失效。从结构设计逻辑来看,不同填充率对应的内部网格排布,并非简单的密度线性变化:0%填充为完全空心结构,仅靠外壁支撑整体轮廓,适合纯外观展示、无受力要求的装配验证样件,这类结构打印时需注意外壁壁厚的均匀性,避免外壁过薄导致打印过程中出现塌陷;5%-20%的低填充区间,内部采用菱形交叉网格结构,网格间距随填充率提升逐步缩小,这类填充结构具备一定的缓冲吸能特性,自重极轻,适合制作结构验证手板、工装夹具的非受力基座、展示类模型等场景,打印过程中耗材挤出量稳定,不易出现堵头、填充断层等工艺问题;30%-60%的中填充区间,内部网格密度进一步提升,网格间的连接筋数量增多,结构的抗弯折、抗压缩性能明显提升,可满足日常功能测试件、低载荷工装夹具、定制化治具的使用需求,这个区间的填充结构在打印时,需注意填充走线速度与外壁打印速度的匹配,避免填充速度过快导致筋条粘结不牢,影响整体结构强度;80%-100%的高填充区间,内部间隙基本被填充材料完全填满,制件的实体特性接近同材质注塑件,力学强度、硬度都达到较高水平,适合制作承受持续载荷的功能零件、工装的受力接触部位、需要进行攻丝等二次加工的结构件,不过高填充打印时需注意平台温度与喷头温度的匹配,避免大填充量带来的冷却不均导致制件翘曲变形。从实际应用场景来看,这套填充密度的结构示意,可直接打印成实体样块,放置在3D打印操作工位旁,方便操作人员直观对比不同填充率对应的内部结构、外观透明度、重量差异,在承接不同打印需求时,可快速向需求方展示不同填充方案的成品效果,减少沟通偏差。设计这类填充参考结构时,统一了所有样块的外形尺寸边界,所有样块均采用等壁厚矩形轮廓,长宽尺寸保持一致,仅调整内部填充的走线密度与网格间距,保证不同填充率的样块具备一致的外部安装与对比基准,可直接并排摆放做横向对比,无需额外调整定位结构。在打印参数匹配上,不同填充率对应的走线宽度、填充重叠率参数也需要对应调整,低填充时可适当提升填充走线的重叠比例,保证填充筋与外壁的粘结强度,高填充时可适当降低填充走线速度,保证材料充分熔融粘结,避免内部出现孔隙影响结构强度。不少3D打印新手在调试参数时,往往会直接选用切片软件的默认填充参数,不会根据制件的实际受力场景调整填充率与填充结构,通过这套直观的填充密度样块对照,可快速建立填充率与成品性能的对应认知,在实际生产中根据制件的受力方向、使用场景、成本预算灵活选择合适的填充方案,比如需要做卡扣配合的结构,卡扣位置可单独设置高填充,其余非受力位置用低填充,在保证结构强度的同时最大限度压缩打印成本与时长。另外,不同打印材料对应的填充率选择也有差异,比如PLA材料脆性较高,低填充下的抗冲击性能较差,制作受力件时需适当提升填充率,而PETG、ABS等韧性较好的材料,在中填充区间即可具备不错的抗冲击性能,可适当降低填充率来提升打印效率,这套参考样块也可适配不同材料的打印调试,通过同参数下不同材料的样块打印对比,可快速摸清单种材料的填充率与性能对应关系,形成适配自身设备的参数体系。
