机器人用轻量化镂空行走轮结构设计

　　在小型巡检机器人、教育类移动机器人、桌面级AGV的行走机构选型中，轮体的转动惯量、安装适配性、运行平顺性直接决定整机的移动精度与续航表现，这款轮体结构正是针对这类小负载移动场景开发的行走部件。从实际落地场景来看，这类轮体多用于自重不超过5kg的小型移动设备，常见于实验室教学机器人、室内巡检巡航机器人、小型服务类移动终端的行走端，相比实心轮结构，镂空辐条的设计能在保证轮体径向强度的前提下，大幅降低轮体自身重量，减少驱动电机的启动扭矩负载，对于采用小型直流减速电机驱动的微型移动设备而言，更低的转动惯量意味着启停响应更快，走行过程中的加减速顿挫感更弱，在执行定点停靠、路径巡航这类精度要求较高的动作时，轮体自身的惯量冗余不会对编码器的计数精度产生额外干扰。

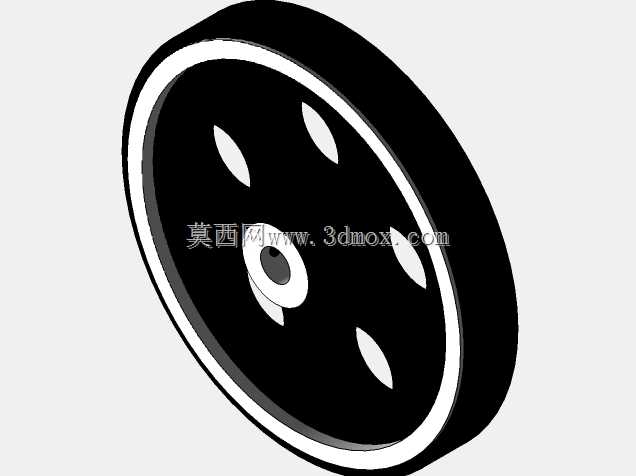

　　从设计思路上看，这款轮体采用了对称式五孔镂空辐条布局，辐条的开孔为长椭圆流线型，这种开孔形式并非单纯为了减重，在实际工程验证中，长椭圆的开孔边缘没有直角应力集中点，轮体在承受垂直方向的设备载荷时，应力会顺着椭圆弧面均匀分散到轮缘与轮毂的连接区域，不会出现直角开孔常见的应力开裂问题，即便采用硬质工程塑料注塑成型，也能满足小负载场景下的结构强度要求。轮缘位置做了双层凸边结构，外层凸边用于约束外包的防滑橡胶胎面，避免设备走行过程中胎面发生横向窜动，内层凸边则作为轮体的加强筋结构，提升轮缘的径向抗形变能力，当设备经过地面微小凸起或者接缝时，轮缘不会因为局部受力出现不可逆的形变，保证轮体的圆度始终维持在合理公差范围内，减少走行过程中的跳动量。

　　从安装边界来看，这款轮体的轮毂位置采用了台阶式安装孔设计，中心孔适配常用的3mm、4mm直径的微型电机输出轴，轮毂端面预留了紧定螺丝的安装位，安装时可以直接将轮体压合到电机输出轴上，拧紧紧定螺丝即可完成固定，不需要额外设计联轴器或者连接法兰，对于结构空间紧凑的小型机器人而言，这种直装式的结构能大幅节省轮舱内部的安装空间，给电池、控制板等部件留出更多布置余量。轮体的轴向宽度控制在较窄的范围内，转向时的横向摩擦阻力更小，对于采用差速转向的小型移动机器人而言，更窄的轮体宽度能降低转向时的功率损耗，原地转向时不会因为轮面摩擦过大出现轮体抖动的问题。

　　在实际功能特性上，这款轮体的轮面做了微弧处理，和地面的接触区域为窄带状，相比平直面轮体，弧面轮在走行过程中遇到地面微小不平整时，接触面积的变化量更小，运行阻力更稳定，不会因为局部接触压力突变出现卡顿。镂空的辐条结构除了减重之外，还能在轮体转动时形成一定的空气导流效果，对于紧贴轮体安装的小型驱动电机而言，转动过程中带动的气流能带走电机表面的部分热量，在长时间连续巡航的场景下，能小幅降低驱动电机的温升，提升电机的持续工作稳定性。另外，对称式的辐条布局让轮体的动平衡更容易保证，注塑成型后只需要做简单的飞边修整就能满足使用要求，不需要额外做动平衡校正，适合批量生产装配，能有效降低整机的装配成本。

　　从结构适配的角度，这款轮体可以搭配不同硬度的外包胎面使用，在室内光滑瓷砖、环氧地坪场景下，可以搭配稍软的橡胶胎面提升抓地力，避免走行过程中出现打滑丢步的问题；在地毯、粗糙塑胶地面场景下，可以搭配稍硬的尼龙胎面降低滚动阻力，提升续航表现。轮体的安装孔位可以根据实际选用的电机轴径做小幅调整，不需要改动轮体的整体外形结构，辐条的厚度、开孔大小也可以根据实际负载需求做参数微调，在保证安装尺寸兼容的前提下，适配不同负载等级的小型移动设备使用。
