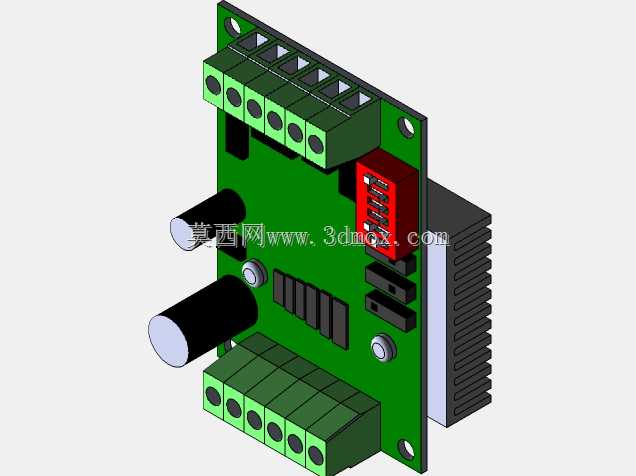

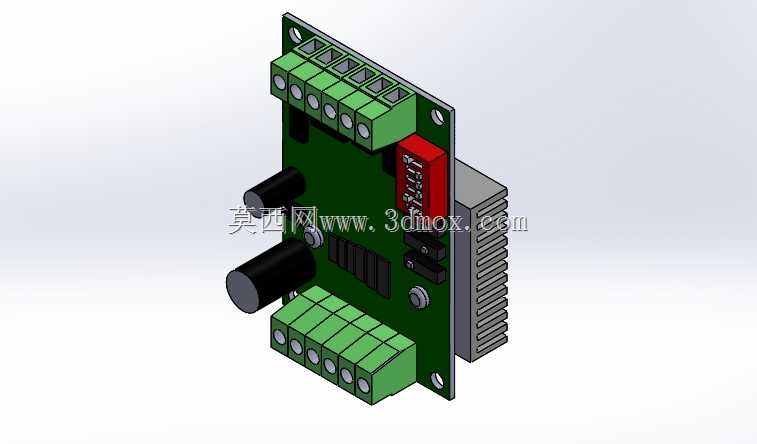

TB6560步进电机驱动控制板结构设计

在小型数控雕刻机、桌面级3D打印设备、非标自动化点位输送工位、小型机械手点位运动控制场景中，步进电机驱动板是衔接上位控制信号与电机动力输出的核心部件，这款TB6560驱动板的结构设计完全围绕工业现场安装、接线、散热的实际需求展开。从实际应用场景来看，这类驱动板多安装在设备电控柜内部的DIN导轨或者设备安装板上，周边会排布PLC控制单元、开关电源、接线端子排等其他电控元件，因此设计时首先要考虑安装边界的兼容性，板体四角预留的金属化安装孔位，适配M3规格的固定螺丝，孔位间距匹配市面通用驱动板的安装尺寸，可直接替换同规格旧款驱动板，无需重新在安装板上打孔，降低设备改造的加工成本。板体上的接线端子采用上下双排布局，上方端子组用于连接电源输入、方向信号、脉冲信号、使能信号这类弱电控制线路，下方端子组用于连接步进电机的两相绕组接线，端子采用绿色插拔式接线座，单pin位支持最大2.5平方毫米的导线接入，接线时无需焊接，直接用螺丝刀压接即可，现场维护时可直接拔下端子排完成驱动板更换，不用逐根拆线，大幅缩短设备故障停机时间。考虑到TB6560驱动芯片在大电流输出工况下的发热问题，板体侧方专门设计了铝制散热片的安装位，散热片通过导热硅胶垫与芯片表面紧密贴合，散热片的鳍片方向顺着电控柜内常规的散热气流方向排布，可在自然对流或者柜内散热风扇的辅助下快速带走芯片工作产生的热量，避免芯片过热触发过温保护导致设备运行中断。板载的拨码开关区域设置在散热片旁侧，拨码开关用于设置驱动细分、输出电流参数，拨码档位清晰，每档都有对应的档位标识，调试人员无需查阅手册即可快速完成参数设置，拨码开关上方预留了足够的操作空间，即使板体安装在密集的电控柜内，也可以用指尖直接拨动调整，不会被周边元件干涉。板体上的电解电容、功率电阻等发热元件都做了错位排布，避免热量集中堆积在某一区域，电容引脚预留了足够的爬电距离，符合低压电控设备的安规要求，电源输入端口旁设置的滤波电容可有效抑制供电线路的纹波干扰，避免周边变频器、伺服设备的电磁干扰导致驱动板误触发。从安装尺寸来看，板体整体长宽控制在100mm*75mm范围内，厚度包含散热片在内不超过35mm，在电控柜内占用的安装空间极小，适合排布在空间紧凑的小型设备电控系统中。板体边缘做了圆角处理，避免安装时划伤操作人员的手部，PCB板采用2盎司铜厚设计，大电流走线上做了镀锡加厚处理，可承载最大3A的相电流输出，满足42、57系列两相步进电机的驱动需求。在实际设备调试过程中，板载的信号指示灯可直观显示电源状态、脉冲触发状态，调试人员无需借助万用表即可快速判断驱动板的工作状态，排查线路故障时效率更高。这类驱动板的结构设计没有冗余的装饰性结构，所有结构特征都服务于安装、接线、散热、调试的实际工程需求，没有多余的造型设计，完全符合工业电控元件的设计逻辑，建模时还原了每一个接线端子的卡槽结构、散热片的鳍片细节、拨码开关的档位凸起、安装孔的金属衬套特征，可直接用于设备电控系统的装配干涉检查，也可作为电控柜布线设计的参考模型，帮助结构设计人员在整机设计阶段提前规划驱动板的安装位置、走线空间，避免后期装配时出现元件干涉、走线空间不足的问题。
