金属薄板弯折成型非焊接安装支架

项目分类:通用五金配件 发布时间:2021-10-21 ID:333320
  • 金属薄板弯折成型非焊接安装支架
  • 金属薄板弯折成型非焊接安装支架
  • 金属薄板弯折成型非焊接安装支架

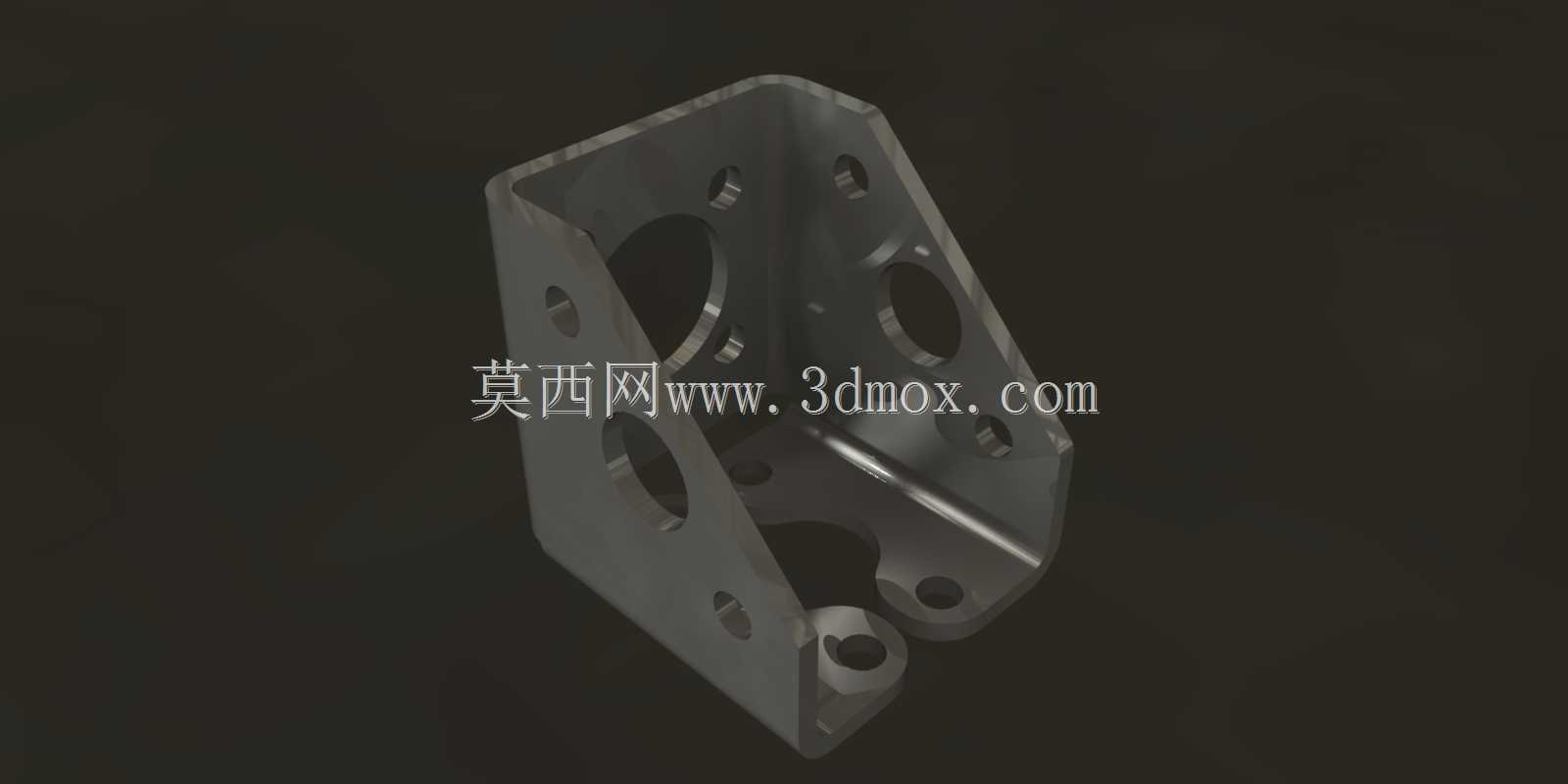

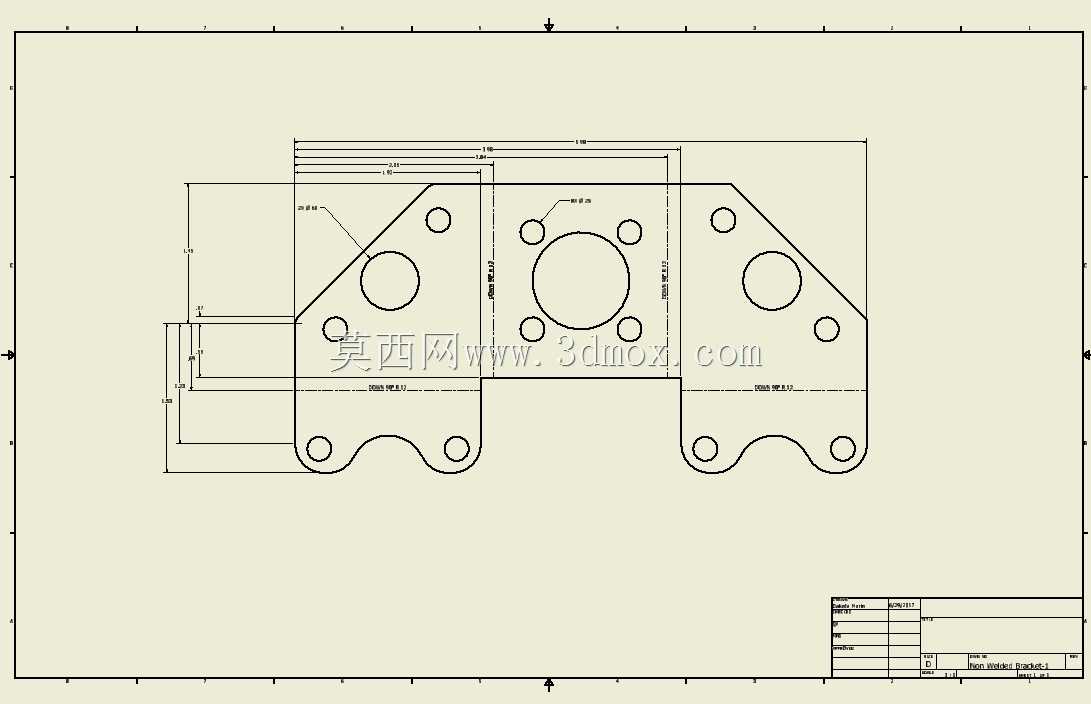

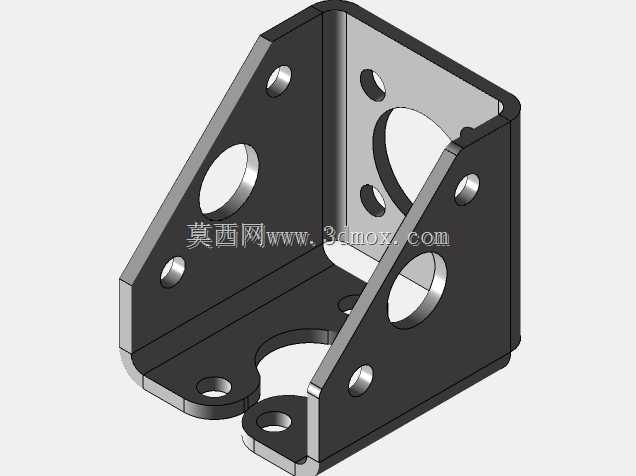

  这款非焊接支架采用金属薄板一体弯折成型,全程无焊接工序,规避了传统焊接支架易出现的焊道应力集中、焊后变形、焊缝锈蚀等常见问题,在自动化生产线周边辅件安装、小型设备内部构件固定、工业柜体内部元件挂载等场景中都有广泛应用。不同于焊接拼接的支架结构,该构件通过钣金折弯工艺直接形成L型的主体支撑结构,弯折处采用圆角过渡,避免了直角弯折带来的应力集中问题,在长期承受交变载荷的使用场景下,能有效降低弯折处开裂的风险。从结构设计来看,支架的两个互相垂直的安装面上分别开设了不同规格的安装孔,其中大尺寸圆孔用于穿过待固定部件的主体结构或者大规格紧固件,周边分布的小孔则用于穿设螺栓实现精准定位,部分带翻边的孔位还能提升局部的结构强度,

  避免薄板在螺栓锁紧时出现板面凹陷变形。在实际设备装配场景中,这类支架常被用于固定小型气动元件、传感器安装座、管线固定卡扣等零部件,不需要额外焊接工装辅助,直接通过螺栓即可完成安装固定,后期维护拆卸也更加便捷,不会因为焊道粘连导致构件无法拆解更换。设计过程中,优先考虑了薄板材料的成型极限,所有弯折边的高度都预留了足够的工艺余量,避免弯折时出现板面撕裂的问题,各个孔位距离弯折边的距离也符合钣金加工的工艺要求,不会因为孔位过于靠近弯折边导致成型时孔位变形。从安装边界来看,支架的整体外轮廓尺寸适配常规的工业安装空间,两个安装面的孔位间距符合通用的工业安装标准,不需要对配套安装面进行额外的打孔改造,即可适配多数现有设备的安装点位。

  板面的开孔设计除了满足安装固定需求外,还兼顾了减重效果,在保证整体结构强度满足载荷要求的前提下,尽可能去除多余的板材,既降低了构件自身重量,也减少了材料消耗,同时镂空结构也能提升安装部位的散热效率,避免固定的发热元件因为支架遮挡导致热量积聚。不同于焊接支架需要对焊道进行打磨、防锈处理,该一体成型的支架表面可以直接做整体的表面处理,镀层或者涂层能够完整覆盖整个构件表面,不存在焊道处处理不到位容易锈蚀的问题,在潮湿、多粉尘的工业车间环境中,使用寿命比同规格焊接支架更长。在实际选型使用时,需要根据待固定部件的重量匹配对应厚度的板材,这类薄板支架适合承载中轻型载荷,对于大重量部件的固定则需要增加板厚或者增设加强筋结构,

  不过该款支架的弯折边本身就形成了类似加强筋的结构,在同等板厚条件下,比平板拼接的结构抗变形能力更强。安装过程中,需要先将支架的一个安装面通过螺栓固定在设备基座或者柜体框架上,再将待固定的部件通过另一个安装面的孔位锁紧,两个垂直方向的安装面可以实现部件的直角方位固定,不需要额外加装角度调整垫片即可保证安装垂直度,降低了现场装配的调整难度。
