铅晶体注塑成型模具结构设计

　　这套模具面向铅晶体类塑料制件的批量注塑生产场景，在消费电子封装、小型精密塑料配件加工领域有明确的应用适配性，主要用于成型带圆形凸台、侧边异形连接结构的铅晶体封装外壳，匹配卧式注塑机的安装接口，可直接完成从熔融塑料注入到成型件顶出的全流程作业。从实际生产用途来看，该模具解决了小型异形塑料件成型时的流道平衡、排气顺畅、顶出无变形的核心问题，成型后的制件可直接用于铅晶体元器件的外层封装，无需二次加工外形结构，适配常规热塑性塑料的注塑工艺参数范围。

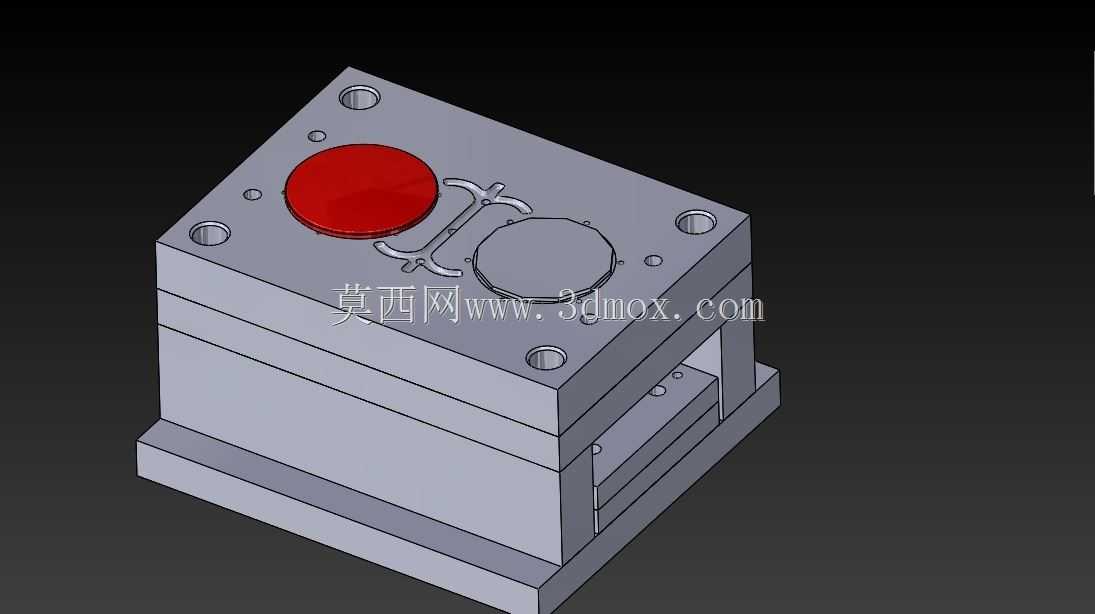

　　设计过程中优先考虑了模架的刚性与加工便利性，整体采用标准两板模结构分层设计，从上到下依次为定模座板、定模板、动模板、模脚、动模座板，各层板件的连接螺丝位置均匀排布，避开内部型腔与冷却水道的走线路径，保证合模时的受力均匀，不会出现局部飞边的问题。定模侧设置了两个成型工位，分别对应红色圆形端盖与灰色铅晶体主体的型腔，两个型腔之间通过平衡式流道连接，熔融塑料从主流道注入后可同步填充两个型腔，填充压力差控制在合理范围内，避免出现单个型腔填充不足或者过保压的问题。

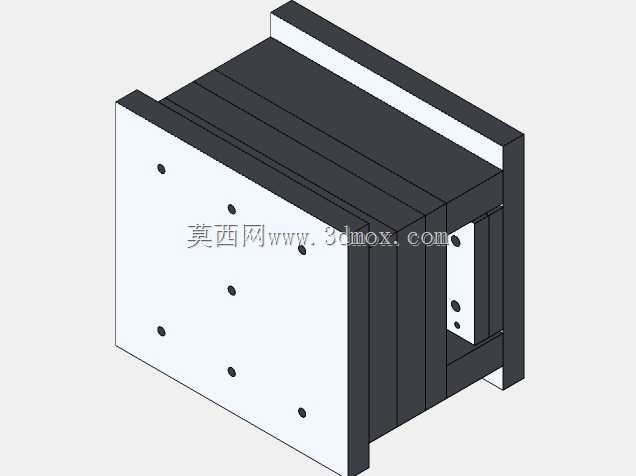

　　外形尺寸方面，模架整体采用方正的矩形结构，四个角位设置了通腔的导柱导套安装孔，导柱直径匹配标准模架规格，合模时的导向精度可满足小型精密件的成型公差要求，模架四周的吊装螺丝孔位符合常规注塑机的模具装夹标准，安装时无需额外加工转接板，可直接压紧在注塑机的动定模安装板上。安装边界上，定模侧的定位圈尺寸匹配常规注塑机的射嘴定位孔，主流道衬套的球面半径与射嘴头弧度适配，避免注胶时出现溢料问题；动模侧的顶出孔位置居中，适配注塑机的顶杆顶出行程范围，顶出时受力点均匀分布在制件的加强筋与边缘位置，不会顶穿制件表面留下明显顶痕。

　　功能特性上，模具的冷却水道采用环形围绕型腔的排布方式，进出水口设置在模架的同一侧，方便生产时接冷却水管道，冷却水流速与流量可覆盖整个成型区域，保证制件冷却均匀，缩短成型周期；排气槽开设在型腔的末端填充位置，深度控制在塑料不溢边的合理范围内，可快速排出型腔内的空气，避免制件出现烧焦、缺胶的缺陷；顶出机构采用圆顶针搭配顶针板的结构，顶针的位置避开制件的外观面，所有顶针的高度一致性经过配模调整，顶出时同步动作，不会出现制件顶出倾斜卡模的问题。

　　设计思路上没有采用复杂的抽芯结构，因为制件的侧向没有倒扣结构，直接采用前后模对碰成型即可，既降低了模具的加工成本，也减少了生产时的故障点，日常维护只需要定期清理分型面的塑料碎屑、检查导柱的润滑情况即可，适配中小批量的生产需求，对于产量不大的铅晶体配件生产场景来说，这套模具的投入产出比更具优势，不需要额外的复杂动作控制，普通注塑机操作工经过简单培训即可完成上下模与生产操作。分型面的选择沿着制件的最大轮廓线设置，分型面贴合紧密，合模时不会出现错位，保证制件的分型线痕迹细小，不影响后续的封装装配使用。
