多层辊道式立体仓储货架结构设计

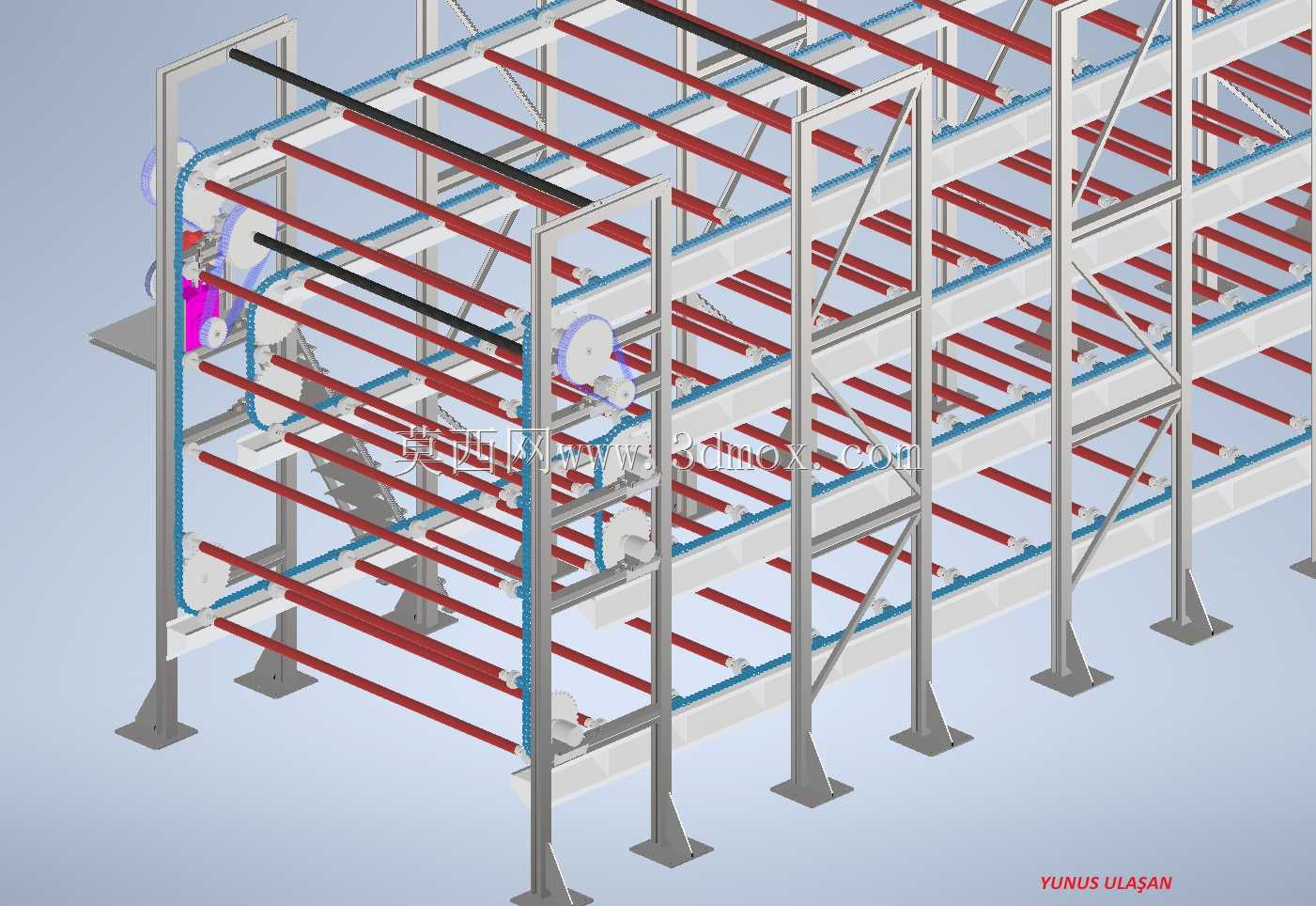

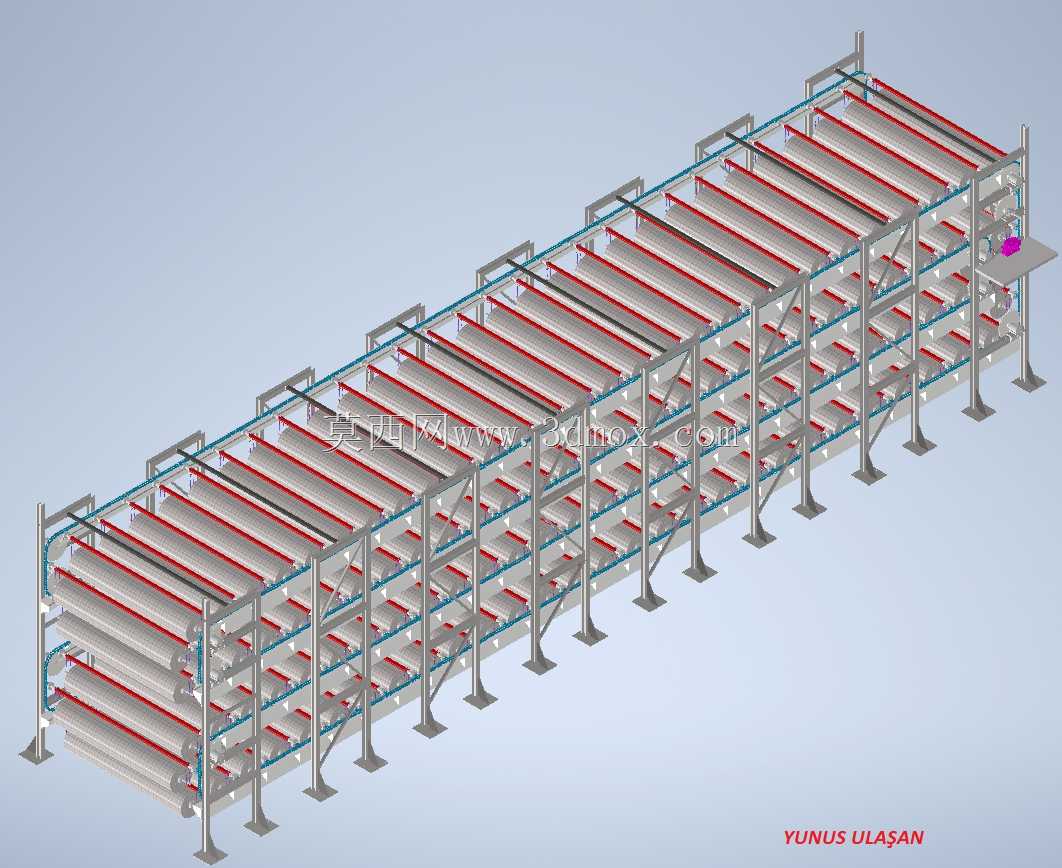

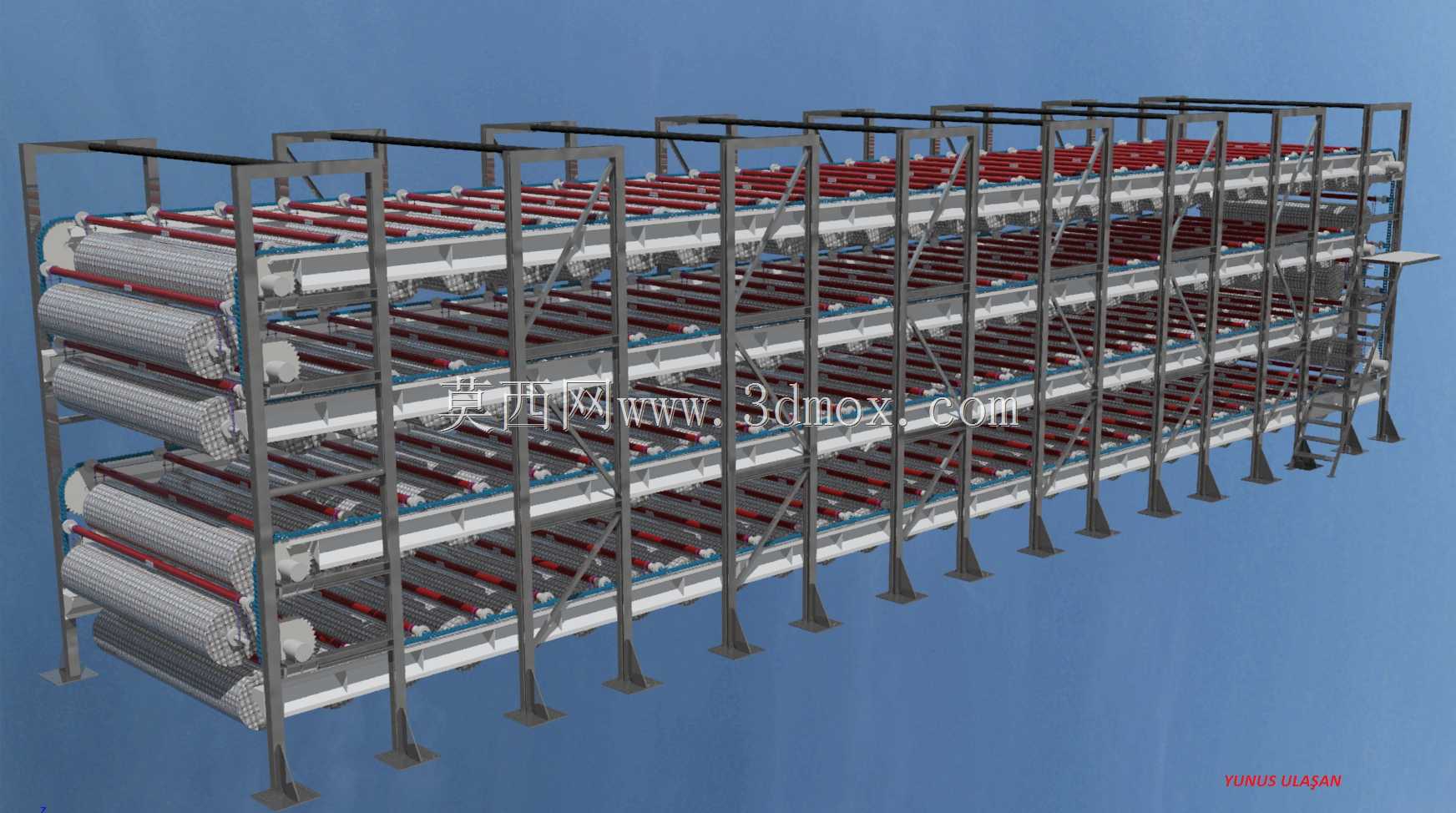

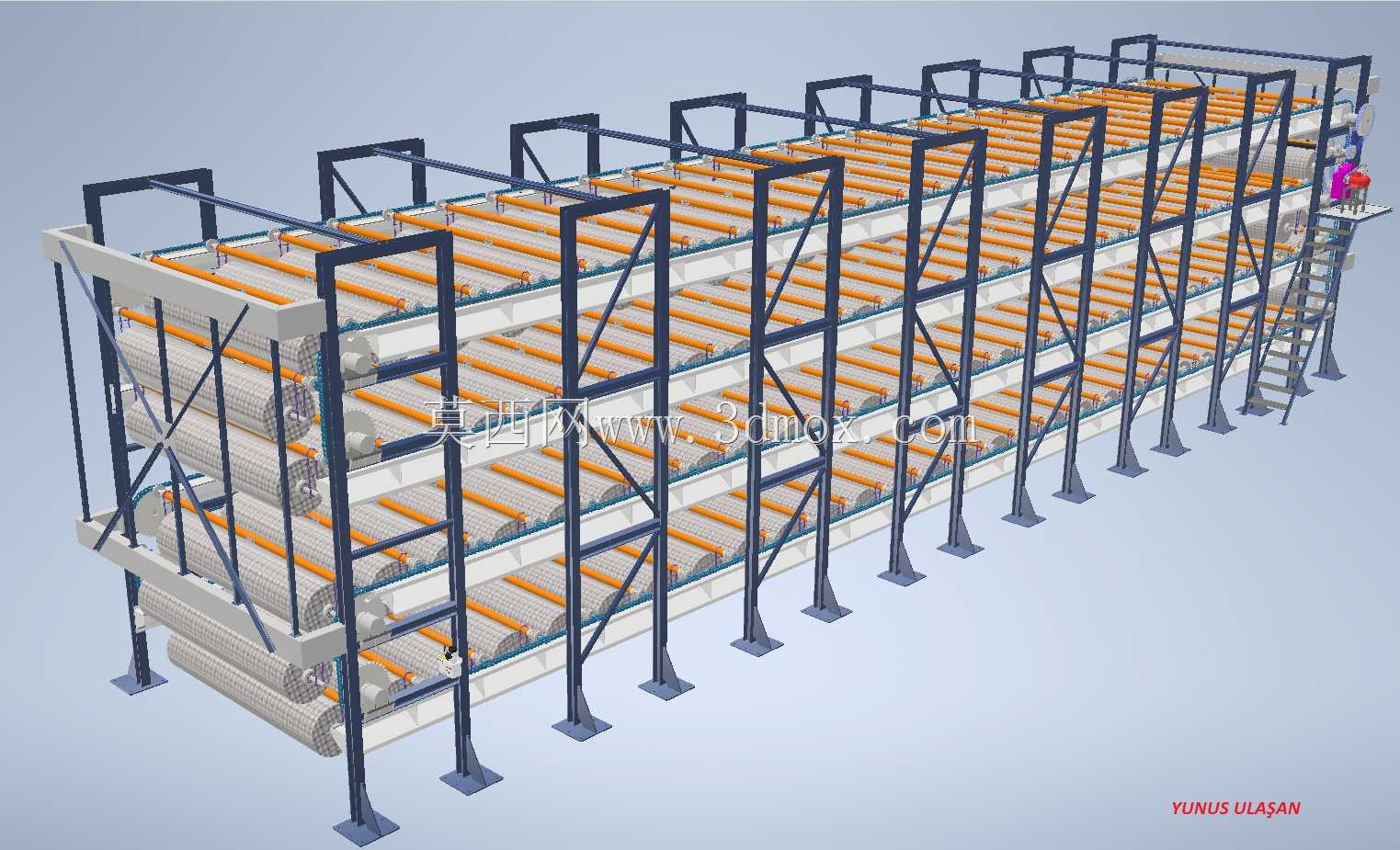

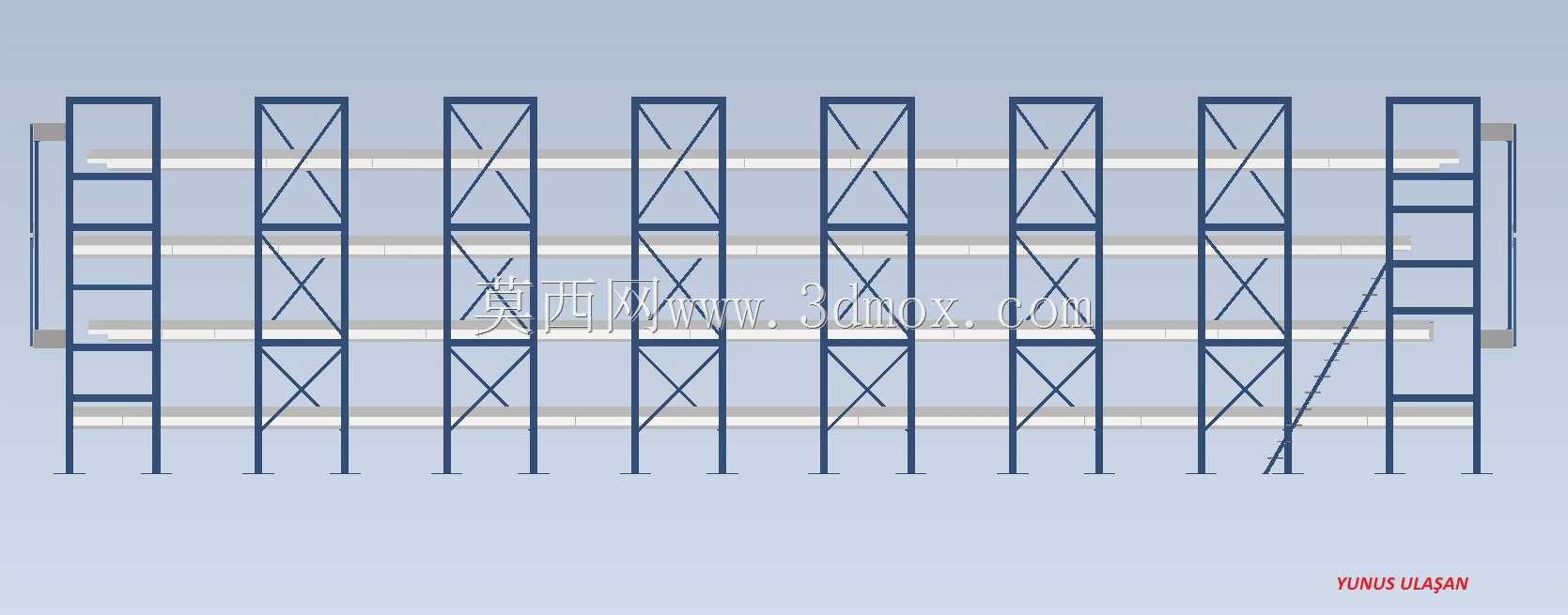

　　这套辊道式立体仓储货架的结构设计，核心围绕生产车间线边缓存、成品仓密集存储的实际场景展开，区别于普通横梁式货架的静态存储逻辑，其每层承载面采用无动力辊道排布，可实现货物从入库端到出库端的自滑动输送，适配先进先出的仓储管理需求，在快消品生产、汽车零部件配套、卷材加工等需要高频周转同规格物料的场景中，能大幅减少叉车作业通道的占用，提升单位仓储面积的利用率。从结构受力逻辑来看，整体框架采用立柱片加横斜撑的模块化组合形式，单根立柱选用带连续冲孔的异型截面型材，可根据存储货物的堆码高度灵活调整层间距，相邻立柱片之间通过水平拉杆、十字斜撑形成稳定的格构式受力体系，能够抵消满载状态下辊道层传递的竖向均布荷载，

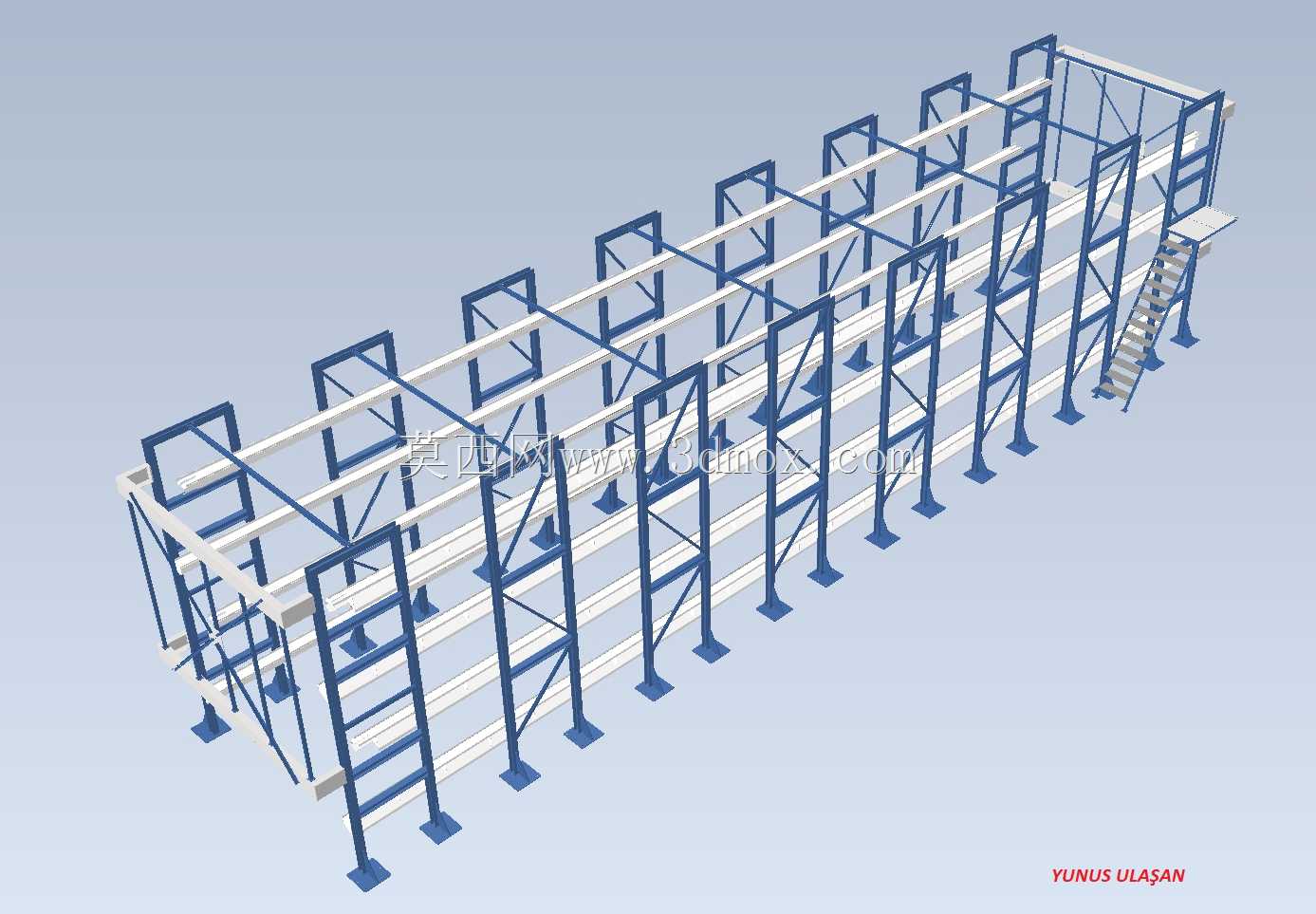

　　以及叉车作业时可能产生的侧向碰撞冲击力，避免框架出现侧向失稳。辊道层的设计充分考虑了不同规格载具的适配性，辊筒选用耐磨尼龙包覆的钢制辊芯，相邻辊筒的中心距根据常用周转箱、托盘的底部支撑跨度设置，确保载具在辊道上滑动时无卡滞、无下沉，辊道整体设置3‰到5‰的安装坡度，依靠货物自身重力实现无动力滑移，无需额外配置动力输送组件，降低了设备的后期运维成本，在入库端和出库端分别设置了阻尼限位块和阻挡机构，可控制货物的滑移速度，避免货物高速冲出辊道造成磕碰损伤。货架侧边设置的带护栏爬梯及顶部检修平台，是针对高位货架日常巡检、辊道维护的实际需求设计的，爬梯踏步采用防滑花纹钢板制作，护栏高度符合仓储作业的安全防护要求，

　　检修平台的承载能力满足单人携带工具作业的荷载要求，可覆盖货架全长度范围的维护作业，无需额外搭载登高作业设备。安装边界方面，这套货架的单组单元长度可根据厂房的柱网间距灵活拼接，标准单元宽度适配1200mm标准工业托盘的存储需求，整体高度可根据厂房的净空高度调整，最高可适配12米净空的高架仓使用，安装时立柱底部通过膨胀螺栓与混凝土地面固定，相邻货架单元之间通过连接螺栓拼接成整体，无需额外焊接作业，安装周期短，后期可根据仓储需求的变化灵活调整布局或扩展存储位。在细节设计上，立柱底部配置了可调式地脚，可抵消地面平整度误差带来的框架倾斜问题，确保所有立柱处于均匀受力状态；每层辊道的侧边设置了导向挡边，可纠正载具滑移过程中的偏移，

　　避免载具卡滞在辊道两侧；货架端部设置了防撞护脚，可缓冲叉车作业时的碰撞冲击力，保护立柱根部不受损伤。不同于普通静态存储货架，这套带辊道的立体货架将存储功能与短距输送功能结合，在存储环节就完成了货物的动线输送，减少了仓储环节的搬运作业次数，对于需要按批次管理、先进先出的物料存储场景，能够有效降低仓储作业的人力投入，提升物料周转的效率，其模块化的结构设计也适配不同行业的个性化存储需求，可通过调整辊道间距、层间距、单元长度来适配不同尺寸、不同重量的货物存储，从卷材类长件物料到箱装零散件都能找到对应的适配方案。
