工业洗衣烘干车间整线设备布局

　　这套三维布置方案呈现的是集中式工业洗涤烘干机房，常见于酒店布草处理中心、医院洗涤部、大型工厂后勤洗衣区以及商用洗涤工厂。场景核心不是单台机器，而是把洗脱机、烘干机、辅助过滤罐体、蒸汽管路、给排水管路、电缆桥架和排风通道整合在同一安装边界内，用于完成织物从洗涤、脱水到烘干、流转的连续作业。

　　从设备用途看，前排多台大容量机组承担不同工序。靠近左侧的洗脱一体机负责进水、加药、洗涤和高速脱水，机体正面设有圆形装料门，下部保留检修与排水接口；相邻烘干机通过热风循环去除织物水分，门体位置与操作通道对齐，便于布草车停靠和人工装卸。设备之间留出的侧向间距并非随意摆放，而是兼顾了开门半径、滤尘器抽取、维护人员侧身通过以及管线阀门操作。

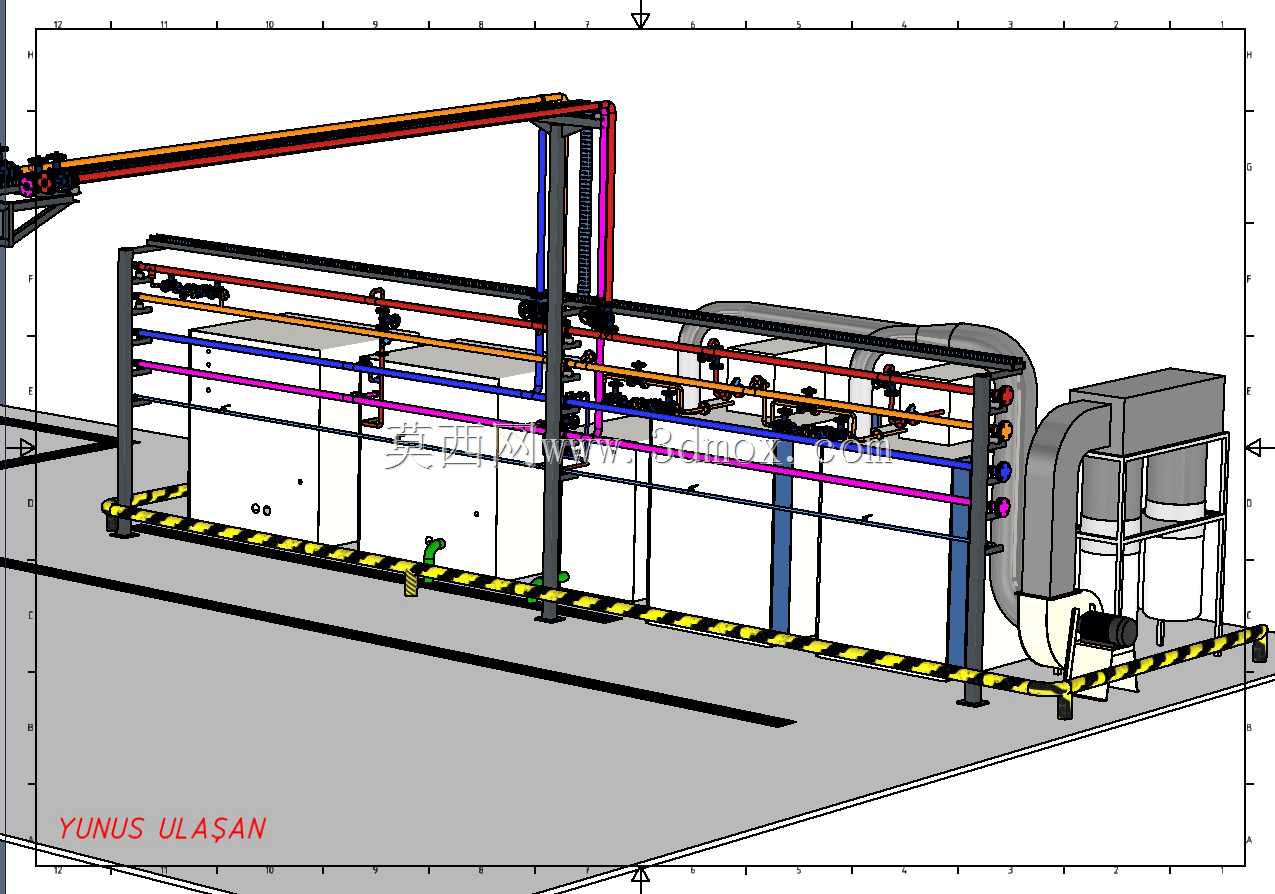

　　布局中最显眼的是顶部综合管线。蒸汽管、回水管、压缩空气管、电缆桥架沿立柱和墙面分层敷设，避免在地面形成障碍。高温蒸汽管道与电气桥架保持空间分隔，弯头、支架和竖向立管均按设备接口位置反推，减少现场不必要的斜管和交叉。左侧粗大的排风管道连接烘干设备，将湿热空气导向室外；管道转弯处采用大半径过渡，可降低排风阻力，也便于后期清理绒毛沉积。

　　设计思路上，方案先确定洗涤量和设备台数，再按布草物流方向排列机组。脏布草入口与干净布草出口宜分区，避免人流、物流交叉。图中设备正面统一朝向操作通道，操作者可在一条通道内完成加料、取放和状态检查；设备后侧则作为管线检修带，阀门、过滤器和主要接头集中布置，减少停机排查时间。地面周边设置防撞栏和警示边界，防止布草车撞击机身或阀门。

　　安装边界需要重点核对机组外形尺寸、门洞通过宽度和基础承载。工业洗脱机在高速脱水时存在动载荷，基础平整度、地脚固定和隔振空间必须预留；烘干机则需核对排烟或排湿风管直径、热风源接口以及后背维护距离。顶部桥架不能压占设备开门上方空间，竖向管道应避开吊装点和检修灯位。若现场为混凝土梁柱结构，立柱与设备之间的净距还要满足管道保温层安装和阀门手轮操作。

　　在三维建模层面，该场景把主机壳体、圆形门、控制面板、底座、管阀、风管、支架、墙面梁柱和地面标线统一表达，能够用于方案评审、管线碰撞检查和施工交底。对结构设计人员而言，可继续细化支吊架间距、管道坡度、设备基础螺栓和排水沟位置；对设备选型人员而言，则可直观看出单机容量、台数匹配与车间吞吐能力之间的关系。整体布置强调的是可施工、可维护、可通行，而不是单纯把设备模型放入房间。
