在粉体工程现场,旋转阀常被称作关风机、卸料器或星型给料机,它承担着两个看似矛盾却必须同时完成的任务:把上方料仓或旋风分离器、布袋除尘器灰斗里积存的粉料、颗粒料连续均匀地排出,同时又要阻断上下腔体之间的气流串通。正因为这一气锁特性,它在负压吸送和正压压送的气力输送线里几乎不可替代——若没有叶轮转子在腔体内形成的物料密封层,系统风压会从卸料口直接泄漏,输送风速失稳,除尘效率也会随之垮掉。
这套三维结构把主机部分和驱动部分的关系表达得很清楚。左侧是阀体总成,顶部为方形进料法兰,与上方料斗或设备出料口对接;底部同样带方形安装法兰,固定在机架或下游输送管路上。阀体内部是带多片径向叶片的转子,叶片与壳体内壁之间保持很小的工作间隙,转子每转一周,各个格腔就把从上方落入的物料定量带到下方卸料口。这种容积式计量的特点,使得它在面粉、饲料、水泥、化工粉料、木屑颗粒等物料的定量给料中表现稳定,转速与给料量近似线性对应,便于通过变频或调速电机控制投料速率。

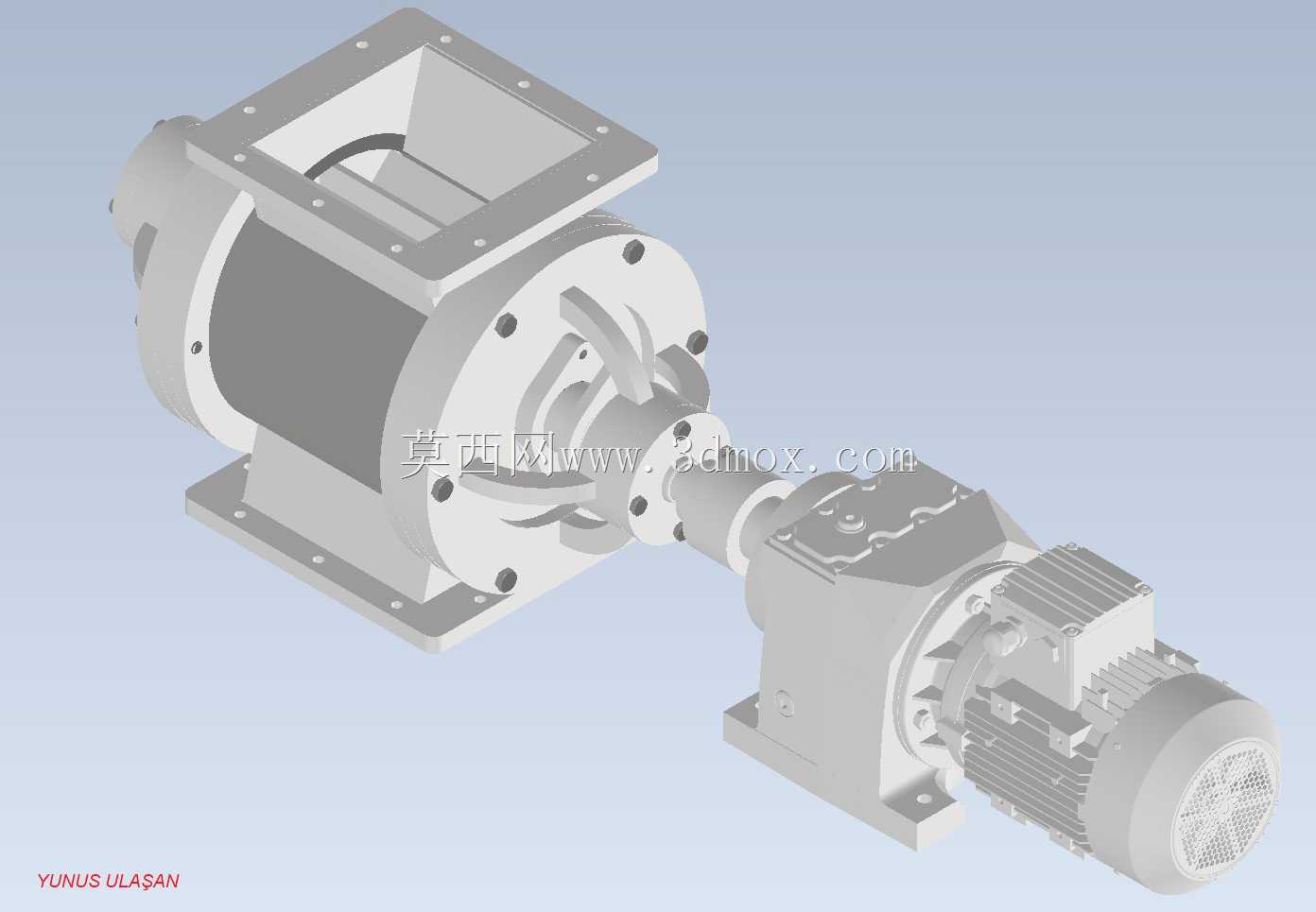

驱动链路上,叶轮轴伸出端通过联轴器连接右侧的减速电机,即齿轮减速箱与电动机一体化单元。这种直联布置省去了链轮、皮带轮等中间传动,结构紧凑、对中容易,也减少了外露传动件的防护负担。减速箱把电机的高转速降到叶轮所需的低转速,同时放大输出扭矩,应对物料卡滞、起动力矩偏大的工况。模型中联轴器、底座、地脚安装面都有完整表达,工程师在布置产线时可以直接据此校核驱动段的占地长度与检修抽芯空间。

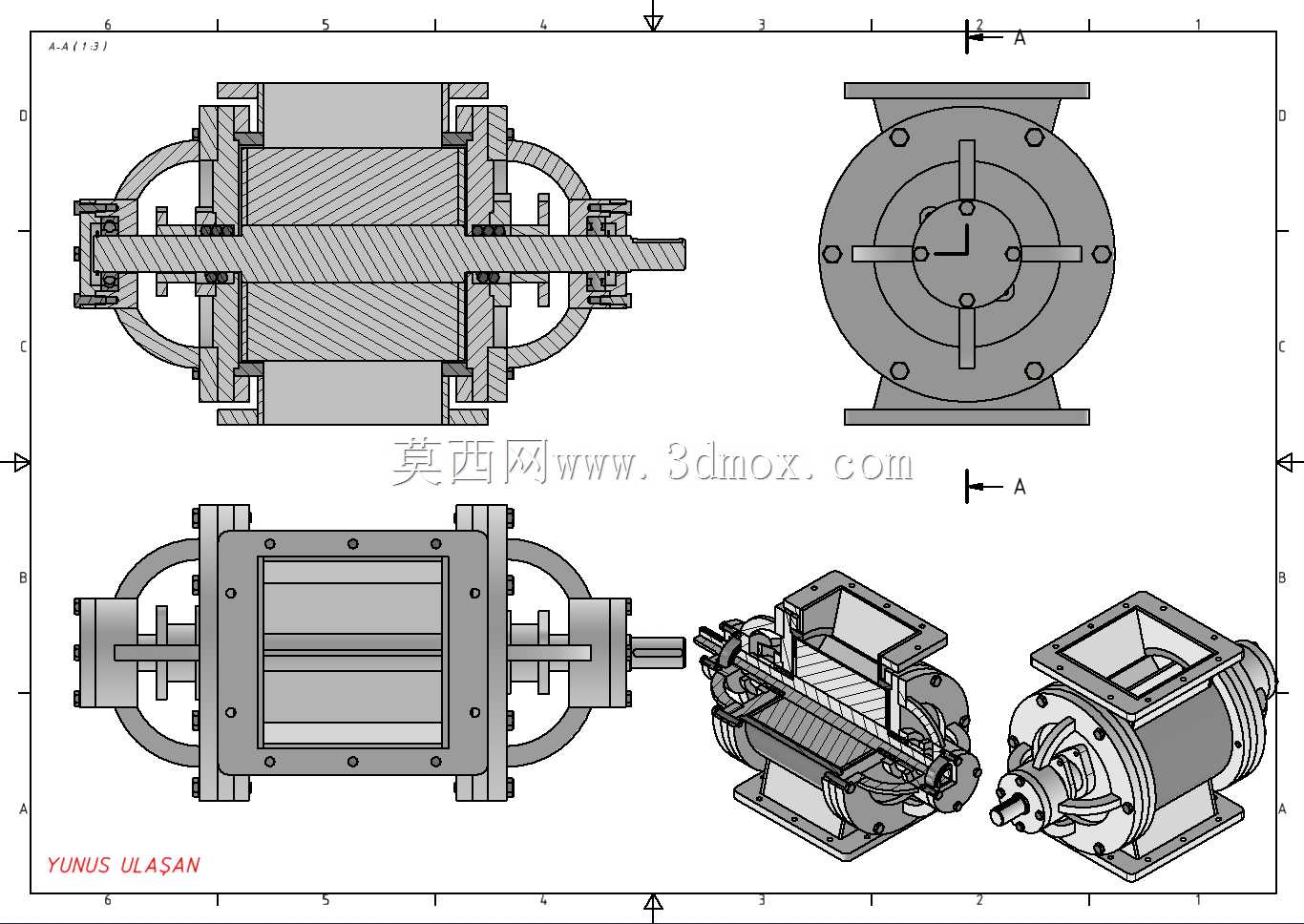

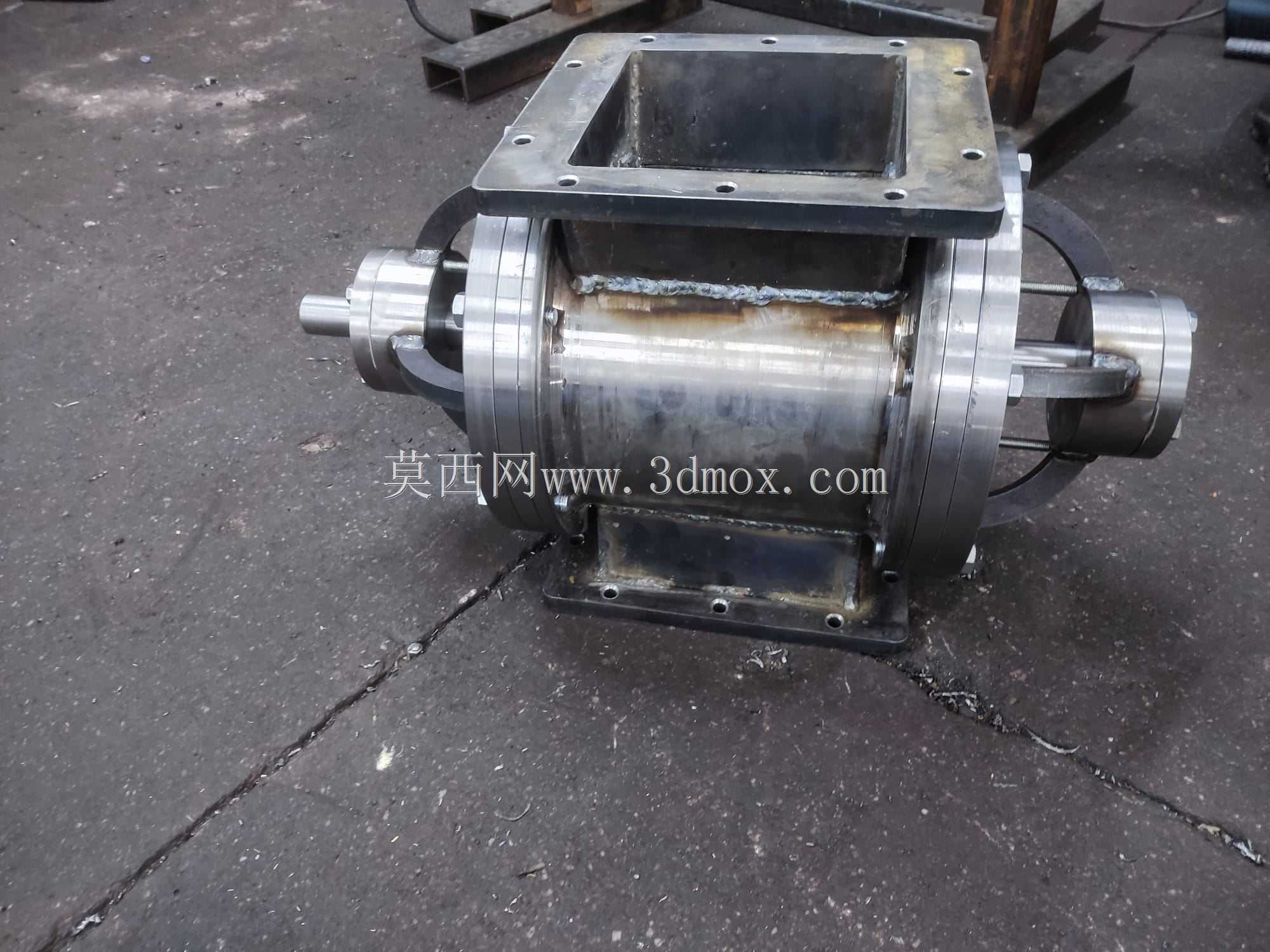

从结构设计思路看,阀体采用壳体加端盖的装配式结构,端盖通过一圈螺栓与主壳体连接,这种可拆卸方式是为检修服务的:长期输送磨琢性物料后,叶片外缘、壳体内壁会出现磨损,间隙变大导致气锁效果下降,拆开端盖即可抽出转子,检查叶片、更换密封条或修补耐磨层。进料口的方形法兰带螺栓孔阵列,对接除尘器灰斗时能保证密封面贴合,避免粉尘外逸;壳体下方的支撑脚承担整机重量并把载荷传到基础。
外形与安装边界方面,布置时需要重点关注三段空间:上部进料法兰到叶轮中心的高度决定了进料溜管的角度,粉料流动性差时溜管倾角要足够陡,防止架桥;阀体本体的方形外廓要与上方料斗出口尺寸匹配,法兰孔位需在建模阶段逐一核对;右侧驱动段沿轴向延伸较长,选位时要在电机尾端留出接线盒和散热风扇的操作空间,在联轴器附近预留对中检查和拆装空间。底部基础不仅要承受设备自重和物料重量,还要考虑转子卡料时减速机传递的反扭矩,地脚螺栓规格和机架刚度不能按空载重量简单估算。
针对不同物料,结构细节会有差异:流动性好的谷物颗粒可用标准叶片;黏湿、易结拱的粉料常采用更大叶轮腔和防卡剪切边;磨琢性强的物料则在壳体内壁和叶片端头堆焊耐磨层或加装可更换密封条;高温工况下还要在叶轮轴与端盖之间设置散热或隔热结构,保护轴承和密封件。轴端密封是另一个关键点,通常采用填料密封或气封结构,防止粉尘沿轴向外漏,尤其在除尘系统负压运行时,还要避免外界空气被吸入而破坏锁气。
建模时把阀体、转子、端盖、轴承位、联轴器、减速电机和底座分层表达,有助于在总图里做干涉检查:确认转子叶片旋转包络与壳体不干涉,联轴器拆装时不被底座筋板挡住,电机散热风罩不贴墙,进料法兰与上方料斗螺栓能逐个穿入扳手。对选型人员而言,这类模型的价值在于直观看到进出料方向、驱动侧方位和维护空间,而不是仅凭二维样本尺寸去想象设备落地后的真实状态。
