工业空气换热机组带操作钢平台结构

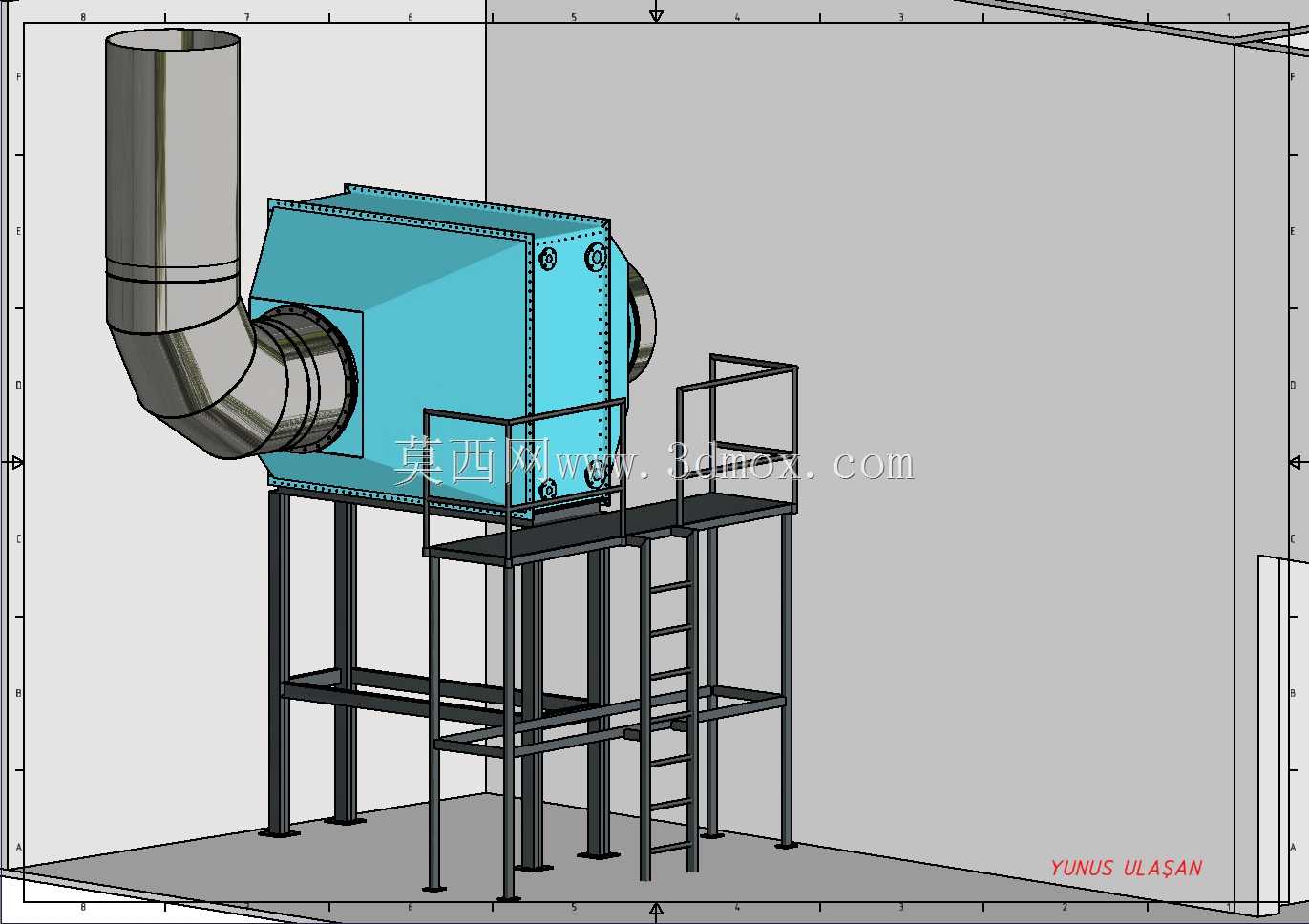

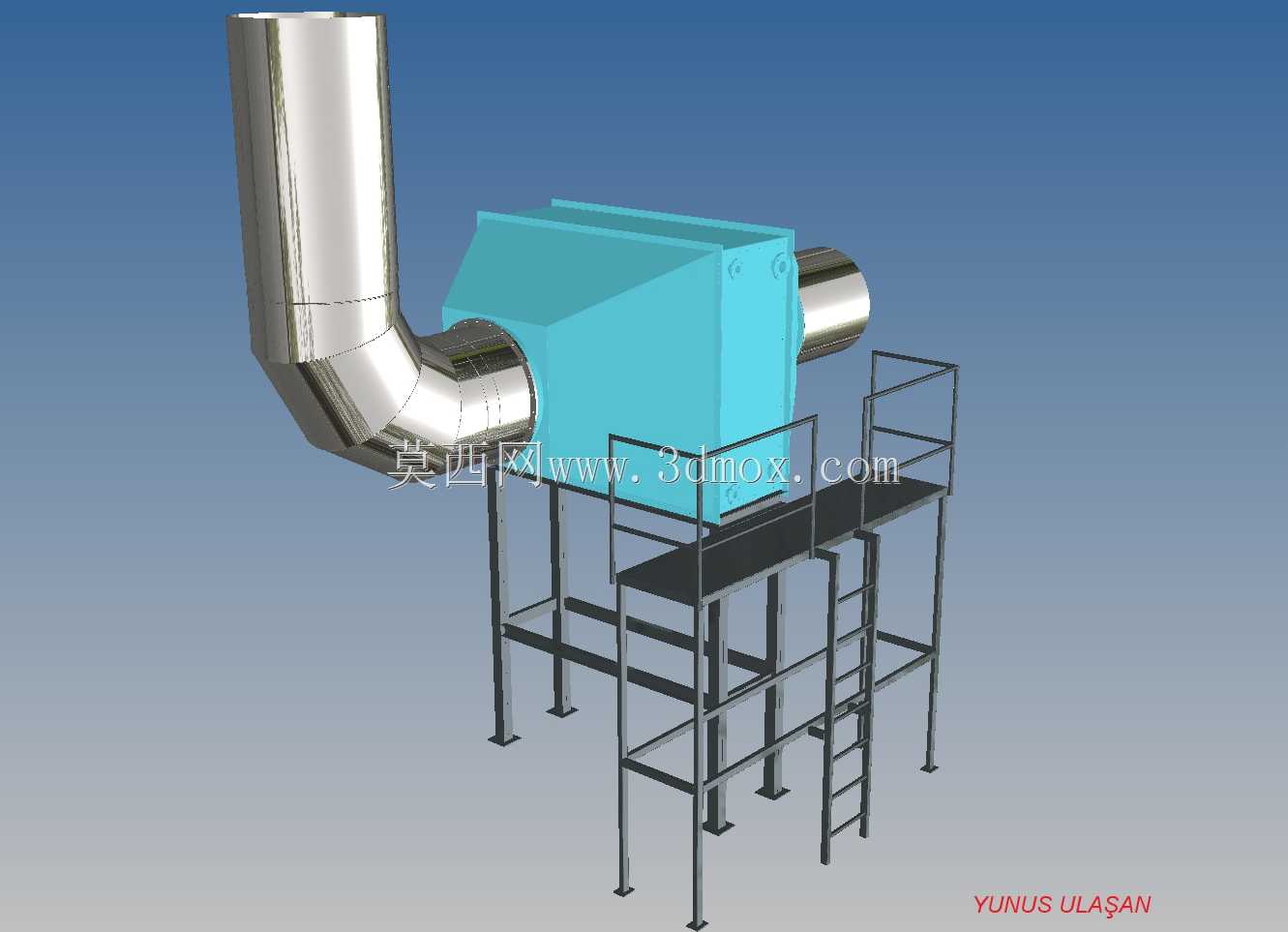

　　这套换热装置的三维结构完整还原了现场落地式换热机组的装配形态，核心换热箱体采用方箱式承压壳体布局，两侧分别对接大口径通风管道，其中一侧管道做90度弯管转向，可直接对接车间竖向排风或送风立管，另一侧短管直通对接工艺风道，整套设备底部配套双层钢结构操作检修平台，平台四周设置防护栏杆，侧面配置直爬梯，平台台面预留人员巡检、阀门操作、滤芯或换热芯体抽取的作业空间，所有支撑立柱落地布置，可直接通过地脚板与土建基础预埋钢板焊接或螺栓固定。

　　从现场应用场景来看，这类空气换热器多用于涂装车间烘干段废气余热回收、工业厂房通风换气的热量回收、食品加工生产线热风循环温控、化工车间排风的热量置换场景：当车间排出的高温废气流经换热芯体一侧，外界送入的新鲜低温空气走芯体另一侧，两股气流在芯体内部完成热量传递，无需直接混合即可把排风携带的热量回收用来预热进风，大幅降低加热段的能源消耗，也可作为工艺系统中的空气冷却单元，通入冷却水或冷冻水对高温工艺气流进行降温，把气流温度控制在后道工序允许的区间内。

　　结构设计层面，方箱壳体的边角做加强筋折弯处理，避免薄钢板壳体在风压作用下出现鼓胀或共振，壳体侧面预留检修门位置，日常维护时人员可打开门板进入箱体内部清理换热片表面积聚的油雾、粉尘，更换密封胶条；对接管道采用标准大直径薄壁通风管，弯管段做圆弧过渡而非直角折弯，能大幅降低风道局部阻力，减少风机的输送功耗，管道与箱体连接处设置法兰盘，现场装配时可通过法兰螺栓加密封垫实现气密连接，避免漏风导致换热效率下降。

　　配套钢平台的设计完全贴合设备运维需求：平台高度对齐箱体侧部检修门的底边，操作人员站在平台面上即可平视检修门，无需踮脚或搭设临时脚手架；平台框架采用型钢焊接成型，台面铺设防滑花纹钢板，栏杆高度符合工业防护规范，爬梯踏步间距均匀，侧边设置护笼，人员上下攀爬时可抓握借力；平台的四根主立柱不仅支撑平台自重与人员载荷，同时通过横向连梁与换热箱体的底部支架连为整体，增强整套设备的抗风、抗振动稳定性，避免风机运行时管道振动传导导致箱体移位。

　　安装边界方面，整套设备的平面占位需要同时预留箱体本体、两侧管道对接空间、平台爬梯外伸距离，以及换热芯体从箱体侧向抽出的检修抽拉空间，现场布局时不能在芯体抽拉方向布置其他管线或设备；竖向尺寸上，弯管向上延伸的高度需要匹配车间上部风道的标高，平台顶部栏杆与车间顶板之间预留足够安全净距，避免人员站立时头部碰头；设备基础需要做水平找平，多根立柱的承载点对应土建基础的承重梁位置，防止平台长期受载后出现不均匀沉降。风道对接时需要在管道与箱体之间加装柔性软连接，阻断风机侧的振动传递到换热箱体，减少运行噪音与焊缝疲劳开裂风险。整套结构把换热主机、风道接口、运维检修平台整合为一体化装配单元，现场就位后仅需完成风道对接、地脚固定即可投入使用，无需后期额外搭设检修架，非常适合成套环保通风、余热回收项目的预制化装配。
