弧形滚筒立柱上部总成钣金防护壳体

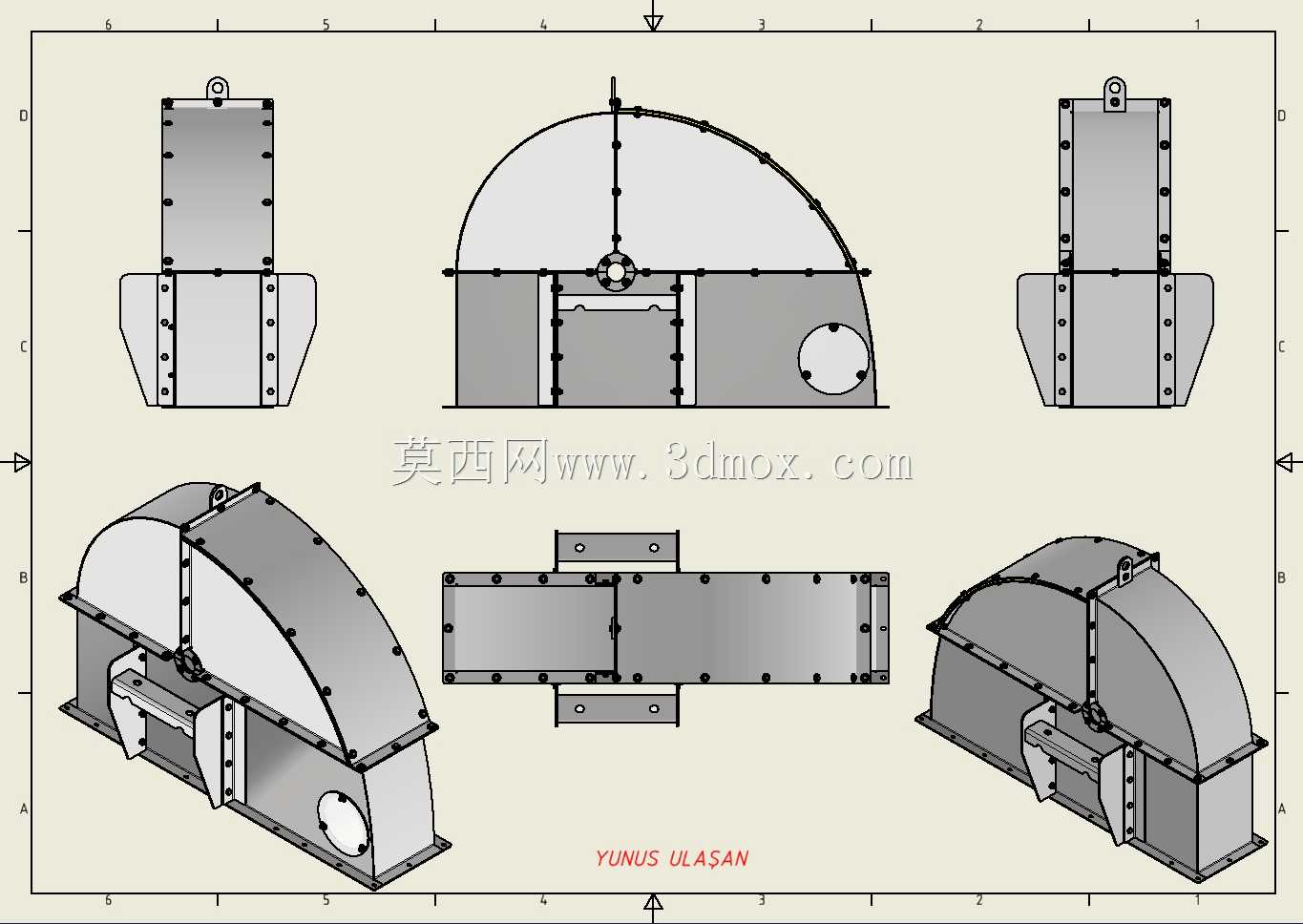

　　该套结构对应输送、卷绕或滚筒类设备中滚筒上部与立柱区域的整体安装总成，主体采用分段钣金折弯后拼合的方式形成半包围防护空间，外侧大弧面沿滚筒回转轨迹延展，既把高速运转的辊体、传动连接件与人员操作侧隔开，也能阻挡物料飞溅、粉尘外溢与润滑脂甩出，在散料输送线、纺织卷绕机组、皮带牵引设备以及车间定制化输送工位中都能直接作为上部防护与承载支架使用。

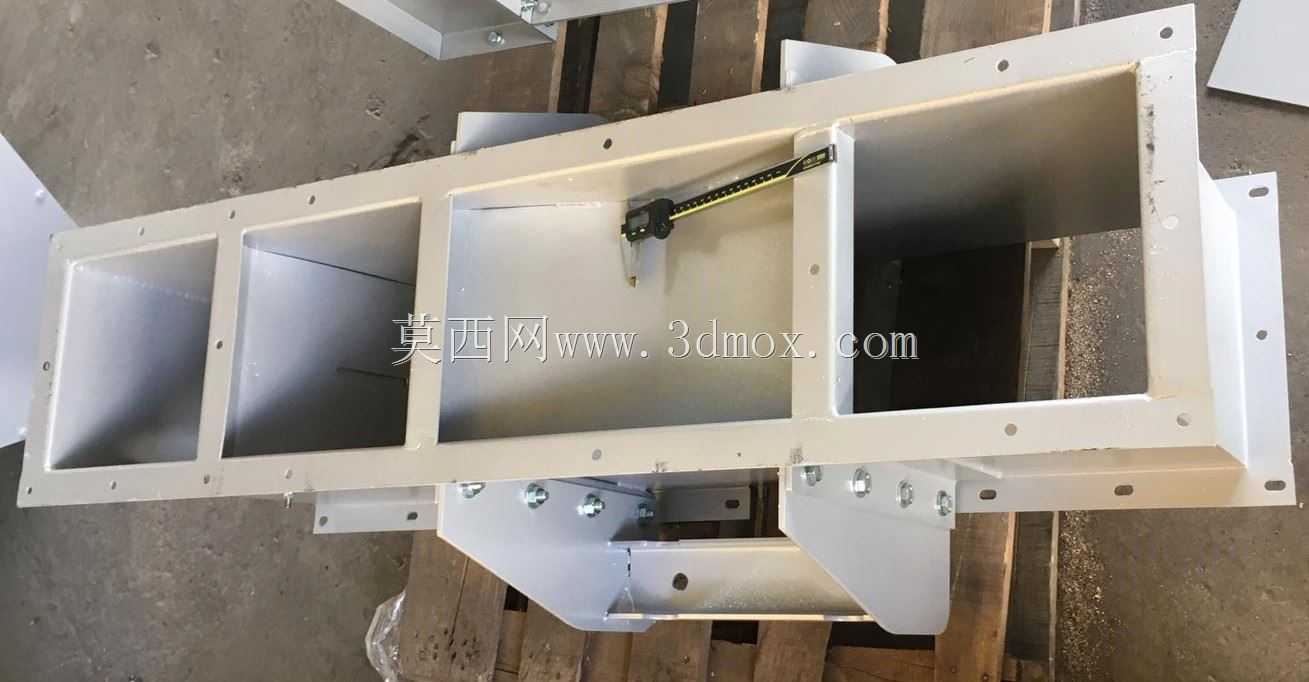

　　从现场安装边界来看，底部是整根通长的折弯安装底板，底板上沿长度方向均布预留螺栓过孔，可直接贴合设备主机架的顶面型钢，配合地脚螺栓完成锁紧，不需要额外焊接过渡支座；底板向两侧伸出的法兰边给安装对位留出了调整余量，即使底架存在小幅平面度误差，也可以通过垫片组找平后再紧固。壳体下半部分左右对称设置立式加强支腿，支腿采用厚钢板折弯成槽型截面，侧面排布多颗紧固螺钉，把内侧的安装托板与外侧弧形护罩连成刚性整体，托板上预留的孔位用于承接滚筒端轴座、张紧调节块或者传感器支架，受力路径从辊轴载荷直接传递到支腿，再沿底板分散到主机架，避免薄钣金护罩直接承受径向载荷。

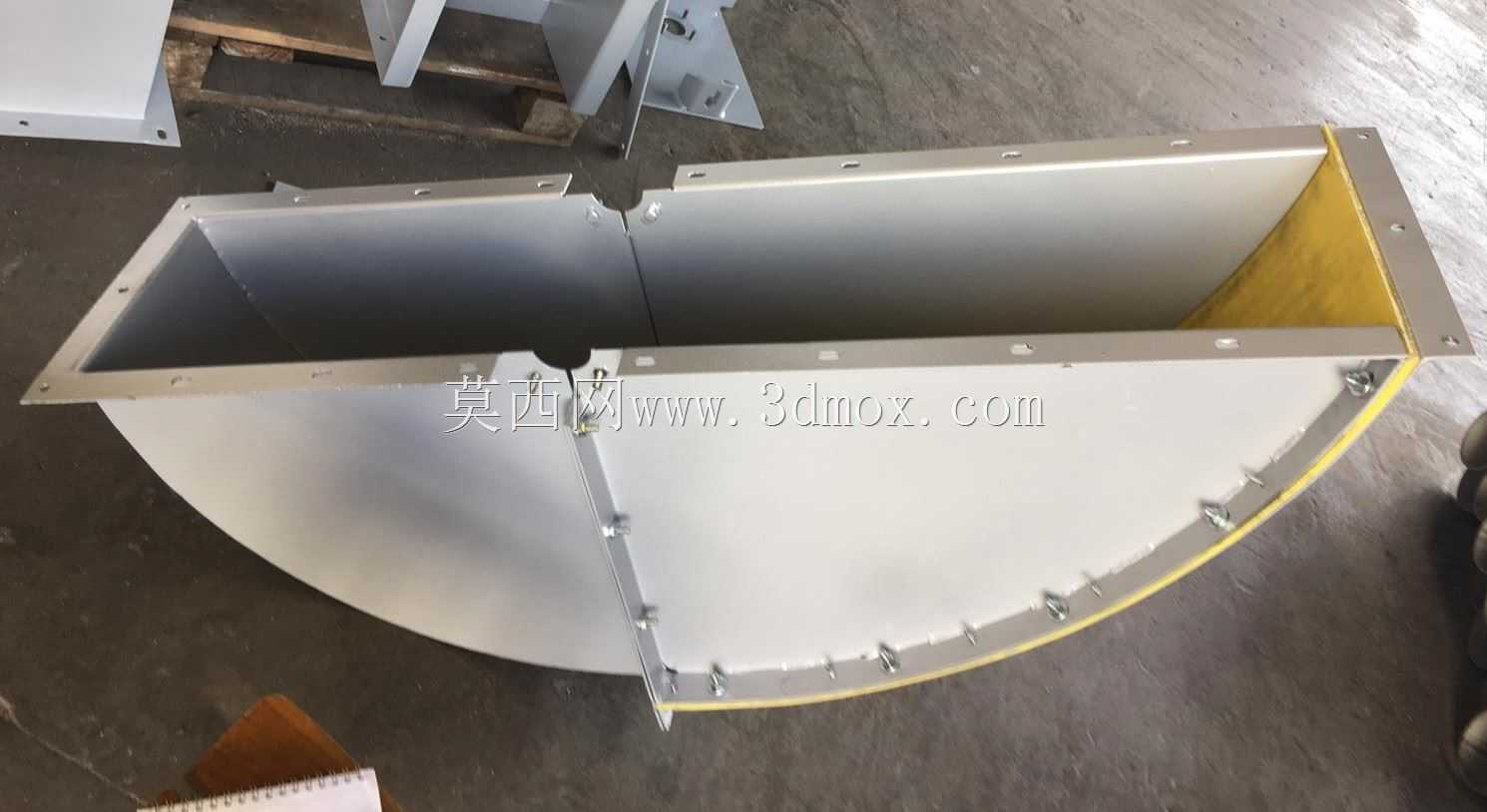

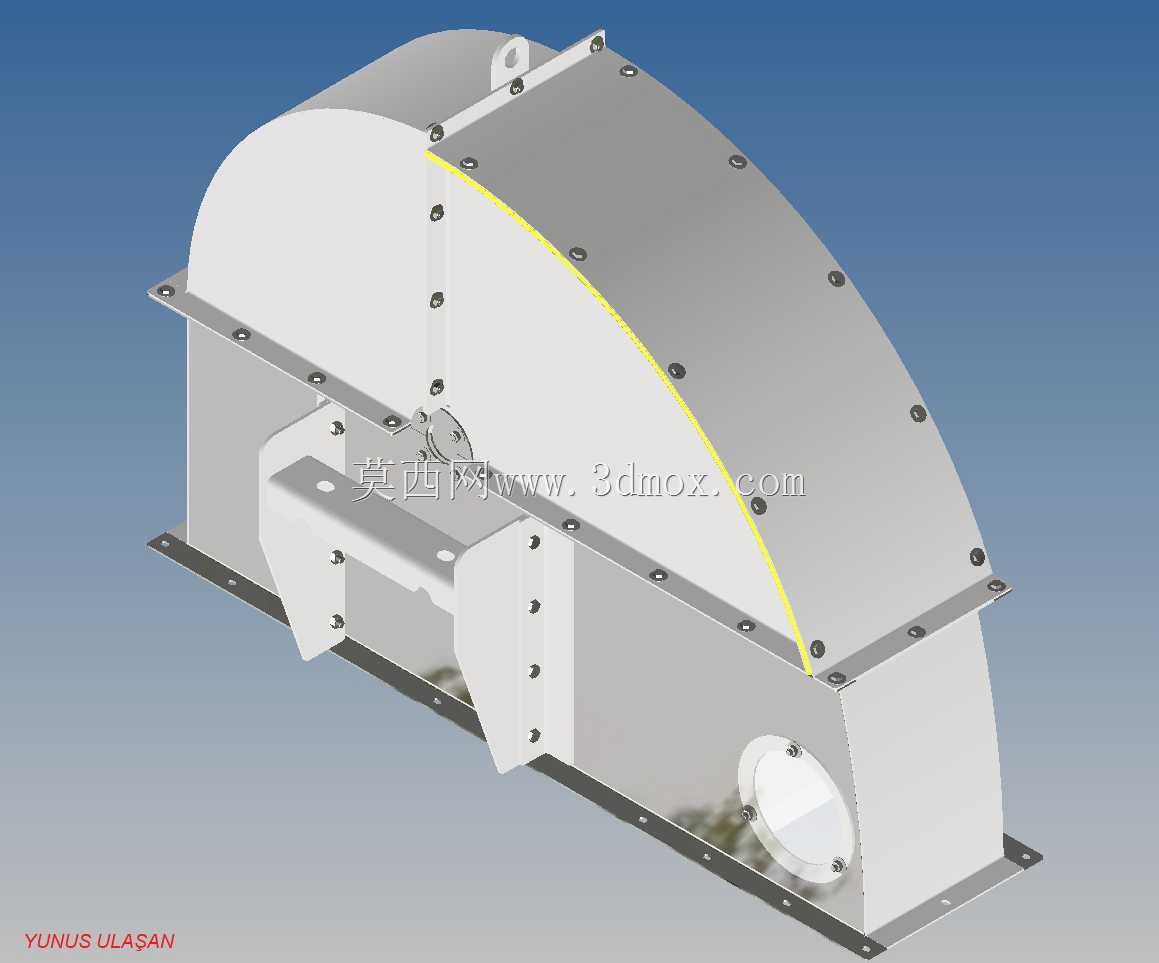

　　外形上最突出的是大半径半圆弧形上罩，弧面并非单一整张薄板弯制，而是沿轴向分成多段拼接，每段拼接法兰边上都布置了一圈螺栓孔，装配时逐段对位锁合，既解决了大尺寸弧面整张钣金运输易变形的问题，也方便后期检修：需要更换滚筒、调整轴承或者清理内部积料时，只需拆下对应弧段的紧固件，不必整体吊起整个护罩。弧面与下部直边护板的衔接处做了折线过渡，折弯棱边既提升了薄板的抗弯刚度，也让内部滚落的物料可以沿斜面滑向预定出料位置，不会在护罩拐角处积料。

　　壳体端面的处理兼顾密封与走线需求，其中一侧端板开设圆形检修口，配套圆形法兰盖板，盖板通过周向螺钉固定，日常巡检时可以打开观察内部滚筒磨损、皮带跑偏情况，不需要拆解主护罩；端板上预留的小孔可用于穿入温度传感器线缆、润滑管路或者气动张紧管线，开孔边缘做翻边处理，避免线缆被钣金锐边割破。顶部还设置了带孔吊耳，吊耳位置经过重心匹配，车间装配时可以直接用吊钩穿过吊耳孔完成整体吊装对位，不需要额外焊接临时吊点，拆卸转运时也能作为起吊受力位。

　　设计思路上完全围绕钣金工艺落地：所有外露板件都采用等厚钢板折弯，没有复杂铸造或机加工异形件，切割下料后通过数控折弯即可成型，拼接处全部采用法兰边螺栓连接，仅内部承力支腿与底板采用焊接组合，焊接后整体再做表面涂装处理，既控制了制造成本，也让备件替换可以按单段板件采购，不用整体更换护罩。支腿内侧的安装托板做了下沉台阶，轴承座嵌入台阶后可以限制横向窜动，托板上的长圆孔还支持滚筒中心距的小幅调整，用来补偿皮带拉伸后的张紧量，或者适配不同直径的滚筒替换。

　　在整机布局里，这套总成位于滚筒轴线的正上方与侧方，护罩内表面与滚筒外圆之间保留均匀安全间隙，既不会在运转中发生刮蹭，也尽可能压缩了设备整体横向占用空间；底部底板的孔位间距按照通用输送机架的型钢标准间距设置，可以直接和多数标准化机架对接。现场维护时，拆下侧段弧面即可露出滚筒全长，操作人员能够从侧面完成皮带更换、轴承包维护，圆形端盖则满足日常快速点检的需求，整套结构在防护安全性、装配工艺性与后期维护便利性之间做了平衡，适合作为各类滚筒类设备上部防护承载单元的设计参考。
