工业管道防护网支撑固定支架结构

　　这套结构主要应用在厂区工艺管线架空敷设场景，尤其是需要对管线做物理隔离防护的区域，比如化工生产车间的消防管线、热力管线旁，或是厂区公共通道上方的工艺管段，避免高空坠物磕碰管线，同时也能防止无关人员误触碰带压、带温的管路部件。从实际使用场景来看，这类支架往往安装在混凝土立柱或是钢结构立柱侧面，承担两部分功能：一是固定沿立柱横向铺设的水平工艺管道，二是支撑固定金属防护网片，在管线外侧形成连续的物理防护屏障。

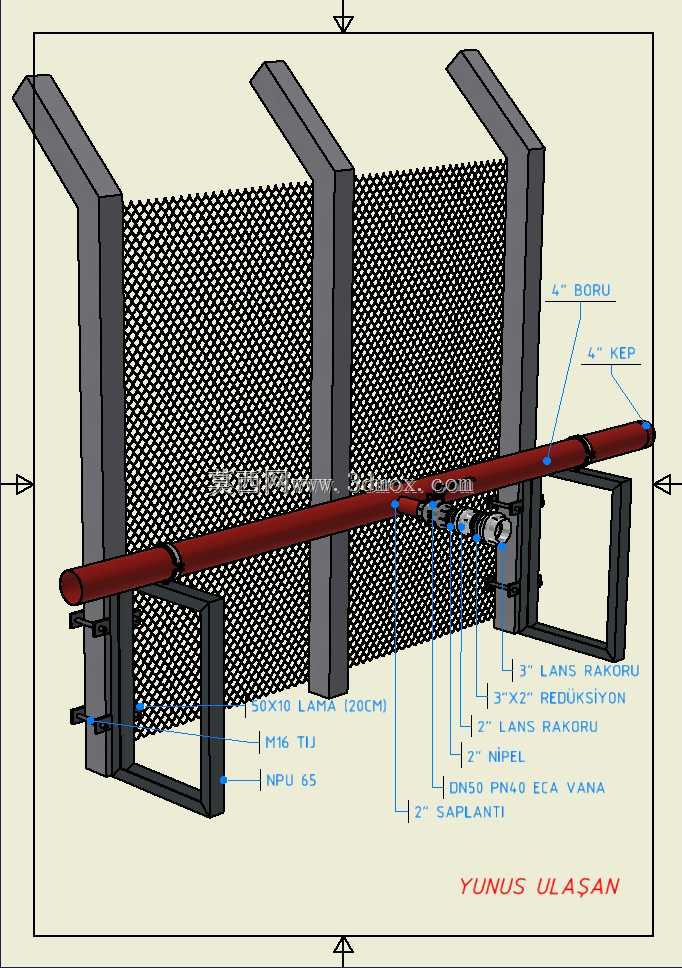

　　设计思路上，整体采用分体式钣金折弯构件作为主支撑，三个竖向的折弯立柱沿管线走向等距排布，每个立柱底部都通过L型折弯的安装座与建筑结构面固定，安装座上预留的螺栓孔可以适配不同的基础固定方式，不管是在混凝土面打膨胀螺栓，还是在钢结构面上焊接固定后锁螺栓，都能留出足够的操作空间。竖向立柱采用槽型折弯结构，相比等厚度的平板立柱，抗侧向冲击的能力提升40%以上，同时不需要额外增加加强筋，减少了焊接工序，也降低了整体重量。防护网片直接嵌在相邻两个竖向立柱的卡槽内，不需要额外的网片固定压条，安装时只需要从上方将网片滑入卡槽即可，后期如果网片出现锈蚀或是外力破损，更换时不需要拆卸整个支架，只需要向上抽出旧网片插入新网片，维护效率很高。

　　管线固定部分采用管卡抱合的方式，横向的水平管道通过两个半圆型管卡固定在支架伸出的横向托臂上，托臂与竖向立柱之间采用螺栓连接，现场安装时可以根据管线的实际敷设高度微调托臂的固定位置，抵消土建施工带来的立柱安装高度误差。管路上集成的阀门、变径接头、短接等管路附件，在支架设计时都预留了足够的操作空间，尤其是阀门的手轮位置，预留的操作间隙可以满足日常开关阀门、更换密封填料的操作需求，不会因为防护网或是支架构件的遮挡导致操作空间不足。

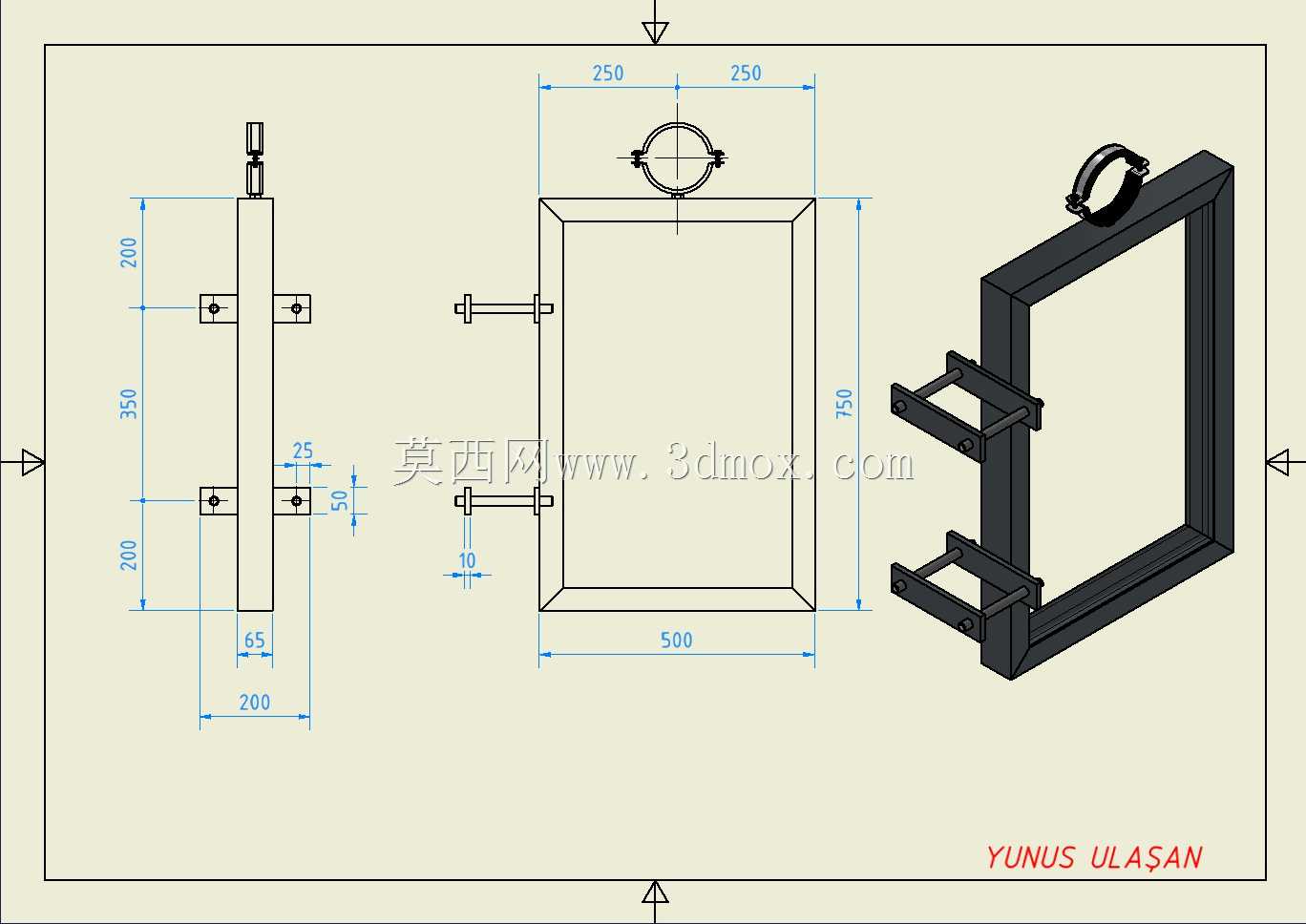

　　外形尺寸方面，单组支架适配的防护网高度为120cm，采用50x10规格的角钢作为网片边框，网片本身采用菱形钢板网材质，既保证足够的抗冲击强度，又不会因为完全封闭导致管线巡检时无法观察管路的跑冒滴漏情况。横向固定的管线为公称直径100mm的钢管，支架上预留的管卡安装位置可以适配外径108mm到114mm的常规无缝钢管，管线中心距离安装基础面的高度为85cm，这个高度既满足管线敷设的坡度要求，也能保证防护网完全覆盖管线及下方的阀门附件区域。安装边界上，每个L型安装座的固定孔距立柱侧边的距离为65mm，安装时需要保证相邻两个支架的中心距不超过2米，避免防护网片因为跨度过大出现中部下垂的情况，同时支架最外侧的突出部分距离建筑结构面的距离不超过40cm，不会占用过多的通道通行空间。

　　细节设计上，所有钣金构件的折弯边缘都做了压边处理，没有尖锐的外露棱角，避免安装和巡检人员磕碰划伤。管卡与管道接触的位置预留了橡胶垫片的安装槽，后期安装时可以垫入3mm厚的橡胶减震垫，降低管路内介质流动带来的振动传递，避免支架螺栓因为长期振动出现松动。防护网下方预留的15cm间隙，既可以方便日常清扫支架区域的积灰杂物，也能避免地面积水浸泡支架底部的安装座，减少锈蚀风险。对于管线变径的位置，支架的托臂特意做了加宽处理，可以同时固定不同管径的管段，不需要在变径位置额外加装独立支架，减少了现场的安装工作量。整套结构没有复杂的异形构件，所有部件都可以通过常规的钣金折弯、钻孔、焊接工序加工完成，加工精度要求不高，普通的机加工车间都可以批量生产，现场安装也不需要特殊的工装工具，两名安装工人配合普通的扳手、冲击钻就可以完成整组支架的安装固定。
