一体式可3D打印内外轴承座圈结构

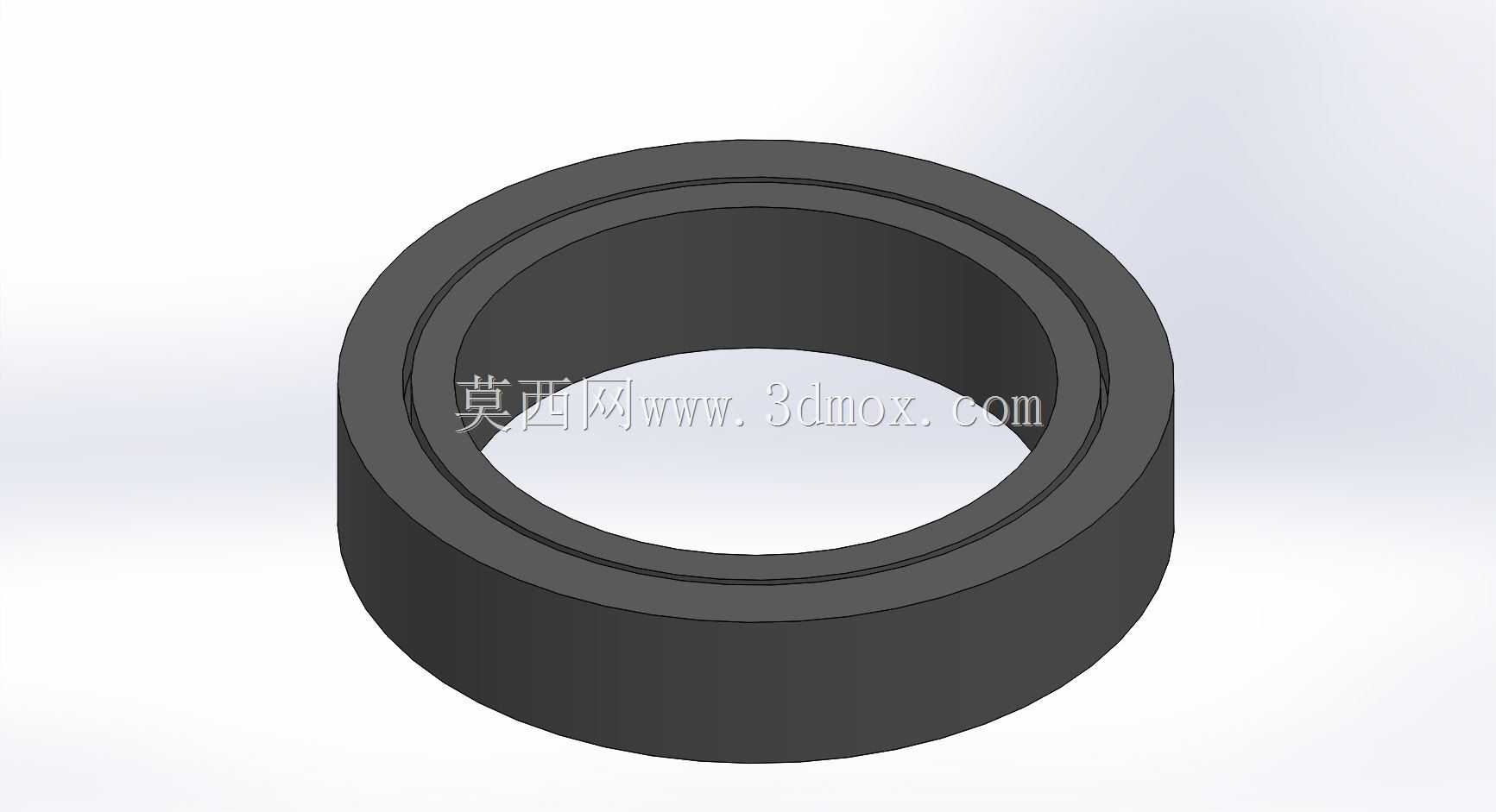

　　在桌面级FDM3D打印的非标机械改造场景里，经常会遇到小载荷传动部位缺少适配轴承座的问题，这类场景多集中在小型输送线改型、桌面实验工装搭建、创客类机械作品调试环节，不需要承受大冲击载荷与超高转速，传统标准轴承座要么安装尺寸不匹配，要么采购周期长耽误调试进度，这类一体式可打印的轴承座圈结构就是针对这类场景设计的。从实际使用角度看，这个结构将内圈、外圈的座圈部分整合为可单次打印成型的整体，不需要额外装配滚动体与保持架，依靠打印材料本身的耐磨特性实现低转速下的相对转动，适合转速低于300rpm、径向载荷不超过50N的轻载传动场景，比如小型传送带的从动轮支撑、3D打印设备自身的辅助导轮支撑、实验工装的转动铰接位，都可以直接打印后安装使用，

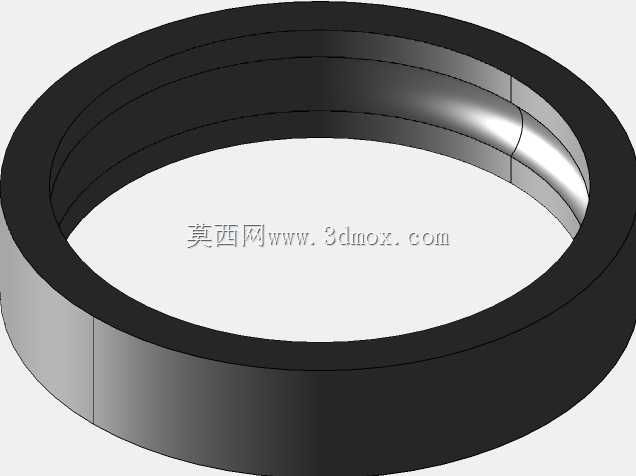

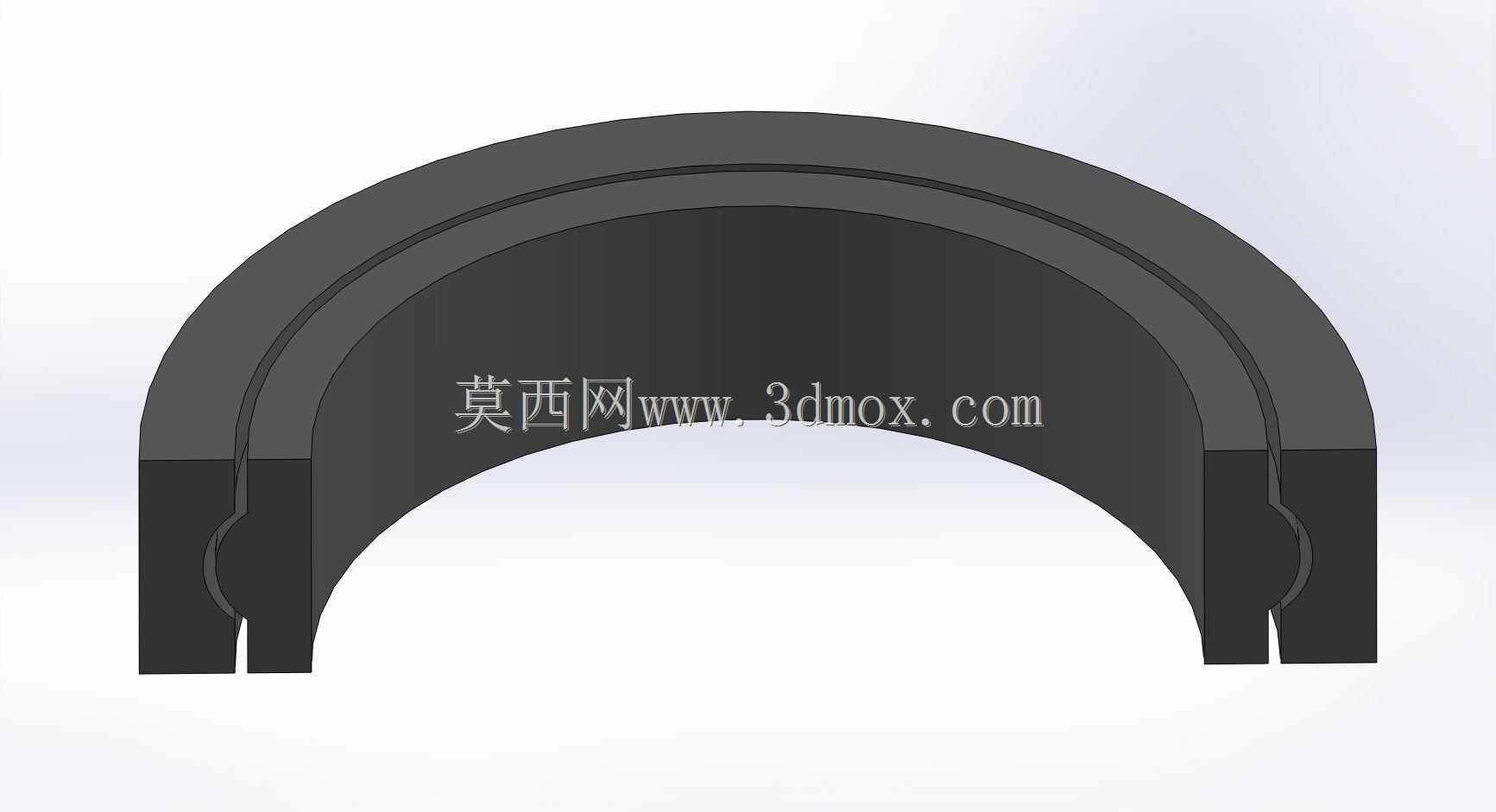

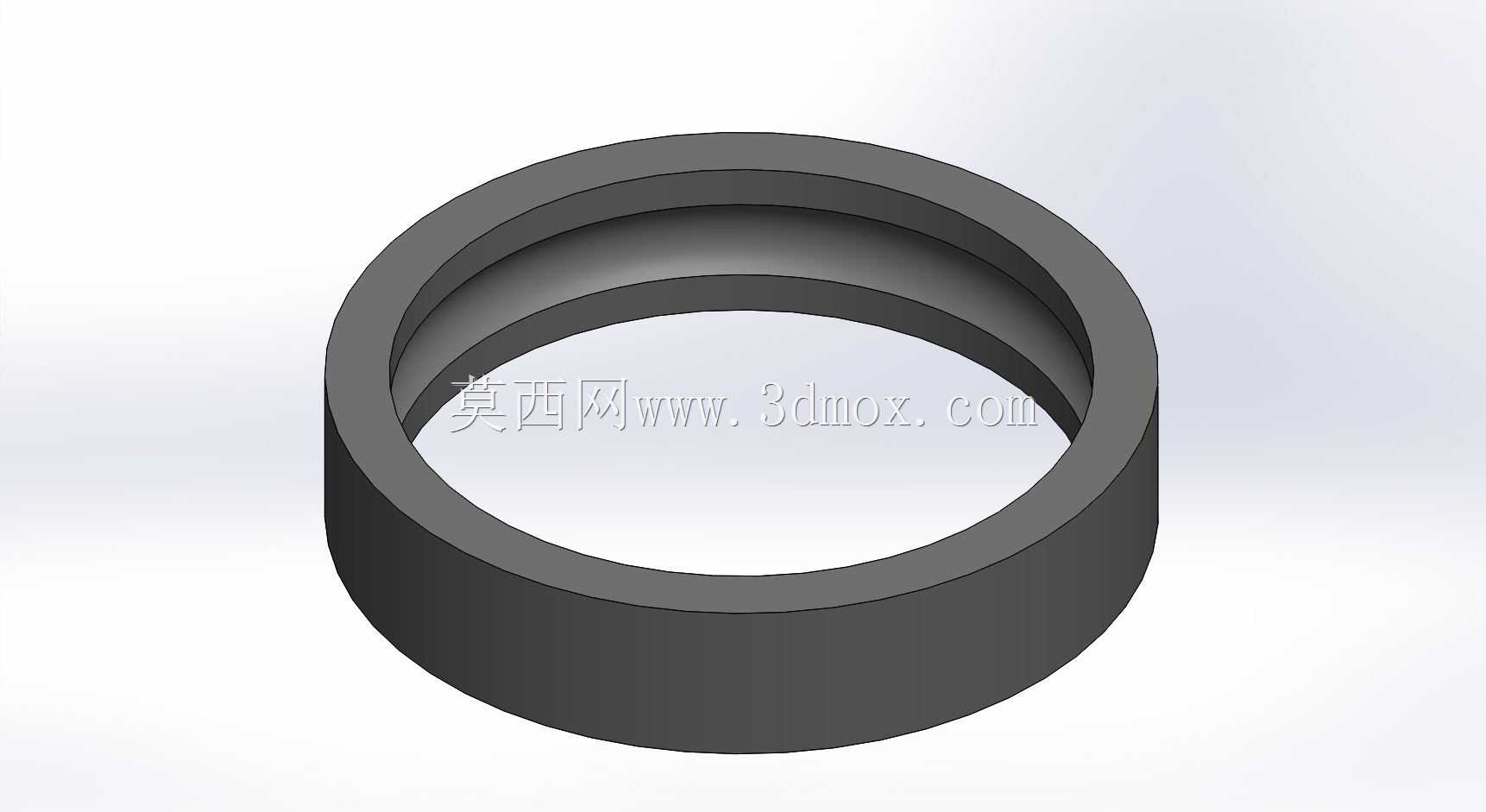

　　省去了标准件选型适配的繁琐流程。设计思路上完全贴合3D打印的工艺特性，整体采用等壁厚的环形结构，没有悬空角度超过45度的结构，打印时不需要添加支撑材料，减少了后期支撑去除的工作量，也避免了支撑残留导致的配合面精度不足问题；内外圈的配合面预留了0.2mm的打印公差，适配PLA、PETG等常用桌面打印材料的收缩率，打印完成后不需要二次打磨就可以实现顺畅的相对转动，内壁与外壁都设计了微小的储油槽纹路，打印完成后可以涂抹少量润滑脂，降低转动过程中的摩擦阻力，延长零件的使用寿命。从安装边界来看，这个座圈的外径可以根据实际安装位的孔径调整，常规适配的安装孔公差为H7，打印时可以根据实际使用的材料收缩率微调尺寸，

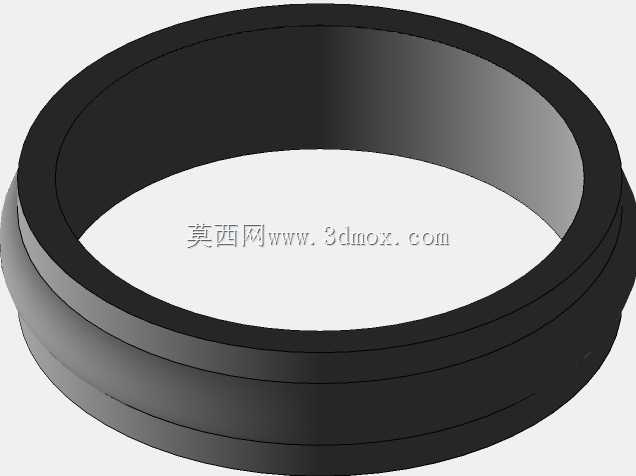

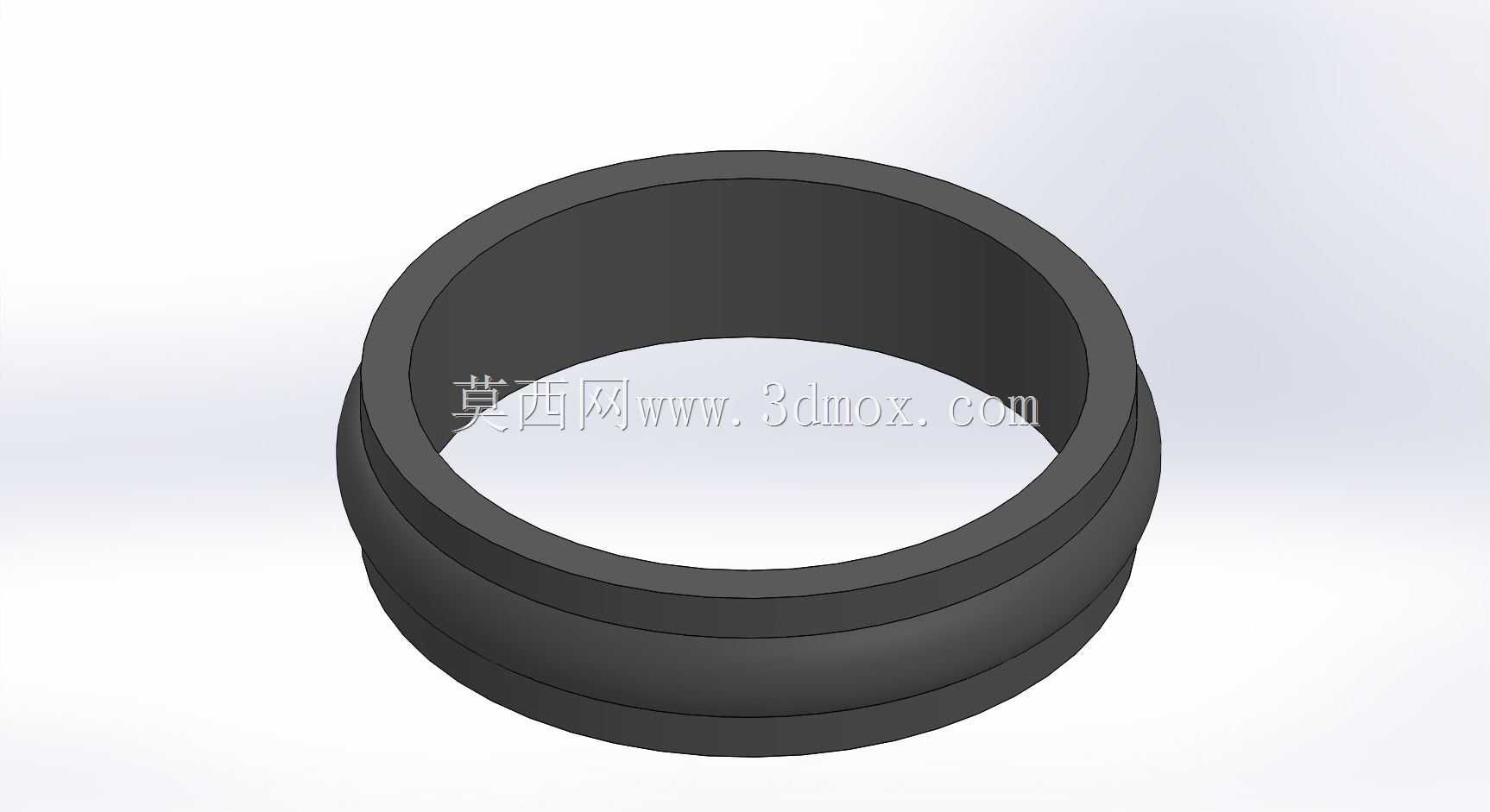

　　内圈的孔径适配常用的3-10mm直径的传动轴，轴向宽度可以根据安装空间的限制灵活调整，不需要改变整体的结构形式；结构上没有尖锐的棱角，所有转角都做了R0.5mm的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，外圈表面设计了均匀的浅凹槽纹路，既可以减少打印材料的用量，也可以在压入安装孔时增加外圈与安装基座的摩擦力，防止转动过程中出现外圈跟转的问题。实际使用过程中，这类打印轴承座圈不需要复杂的维护，定期补充少量润滑脂就可以长期运行，相比传统金属轴承座搭配标准轴承的方案，整体重量降低70%以上，制作周期只需要几十分钟，非常适合快速迭代的非标设计验证场景，在小批量定制的小型设备里，也可以直接作为最终使用的零件，

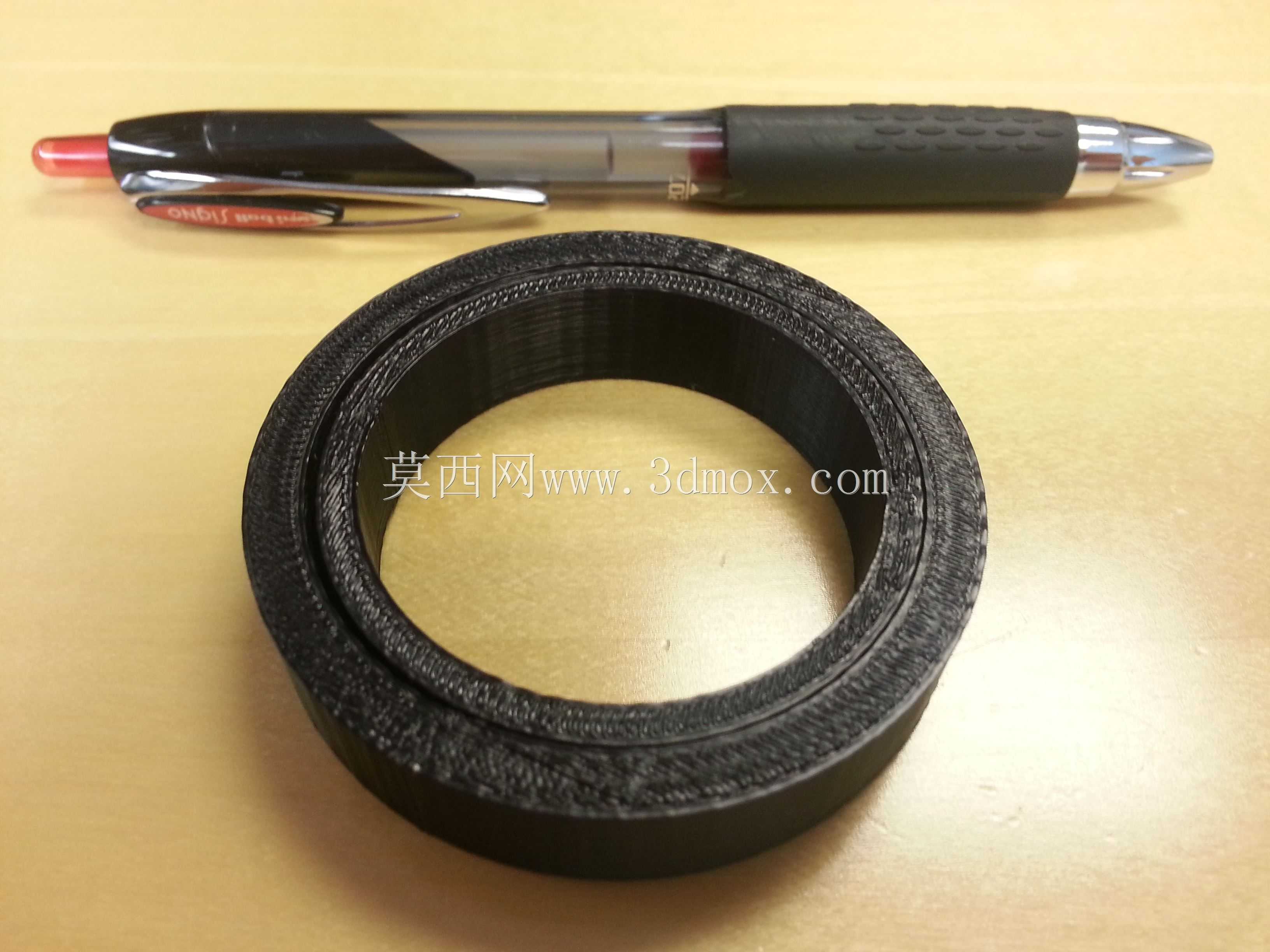

　　不需要额外开模或者采购标准件，大幅缩短了设备的研发制作周期。需要注意的是，这类结构不适合高载荷、高转速的使用场景，在设计选型时要提前核算传动部位的载荷与转速参数，避免出现结构过早磨损或者碎裂的问题；打印时建议采用100%的填充率，提升结构的整体强度与耐磨性能，层厚设置不超过0.2mm，保证配合面的打印精度，打印完成后要先手动测试内外圈的转动顺畅度，确认没有卡滞问题后再安装到设备上使用。
