精密光学实验隔振工作台结构设计

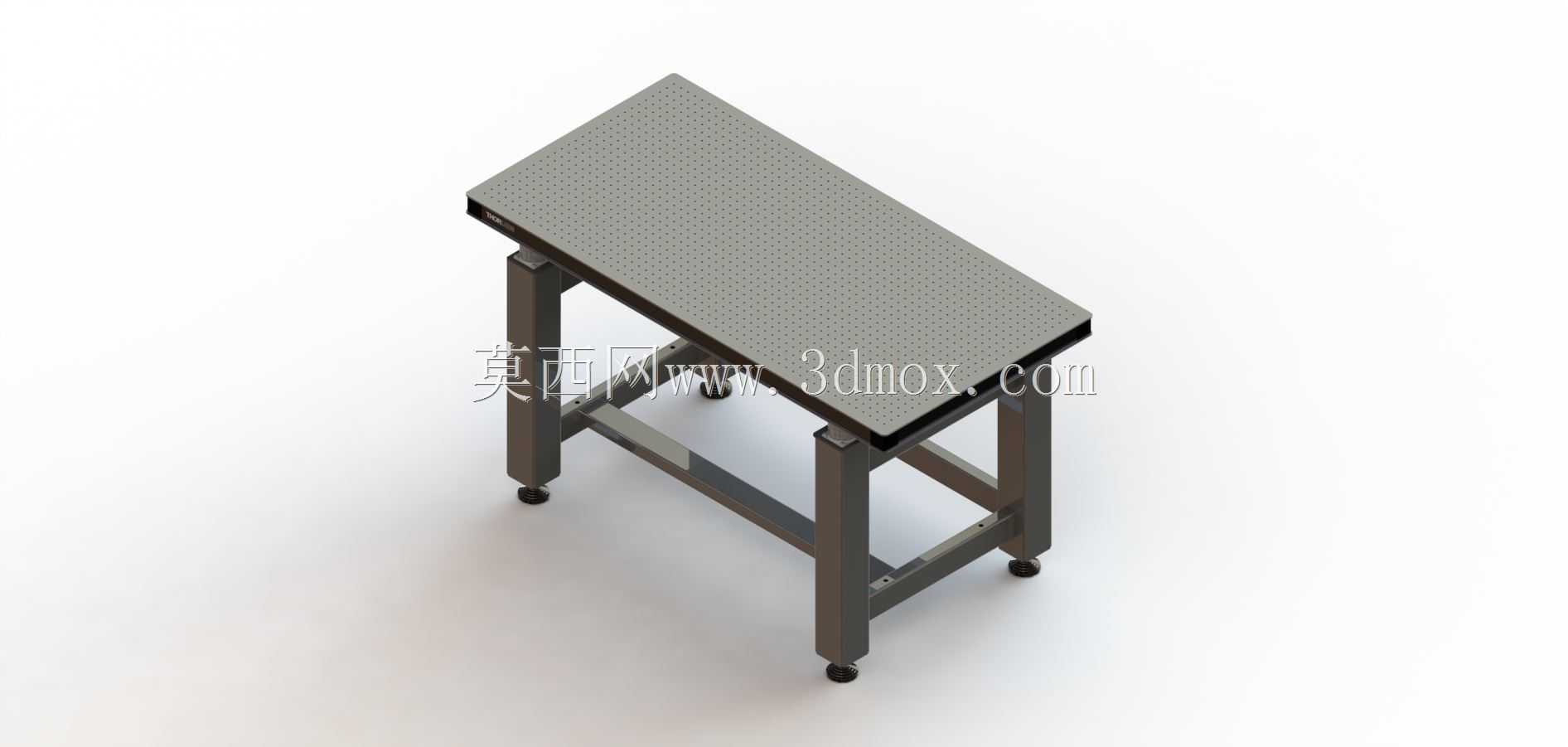

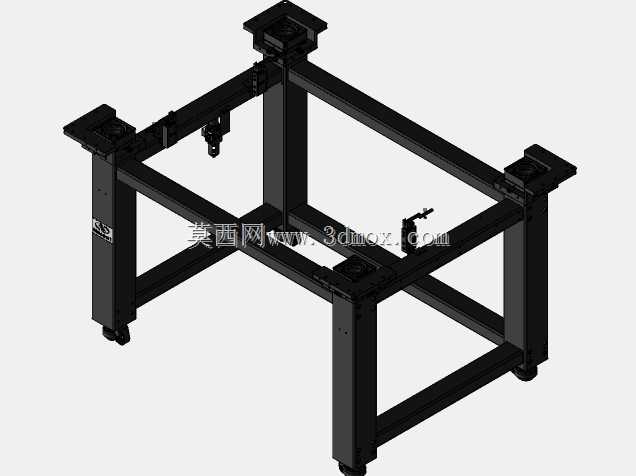

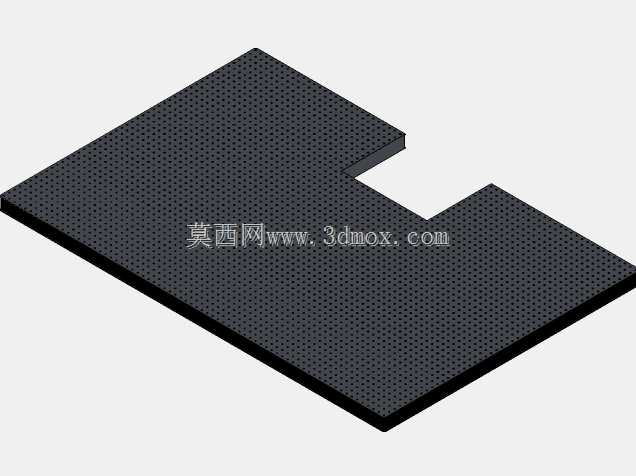

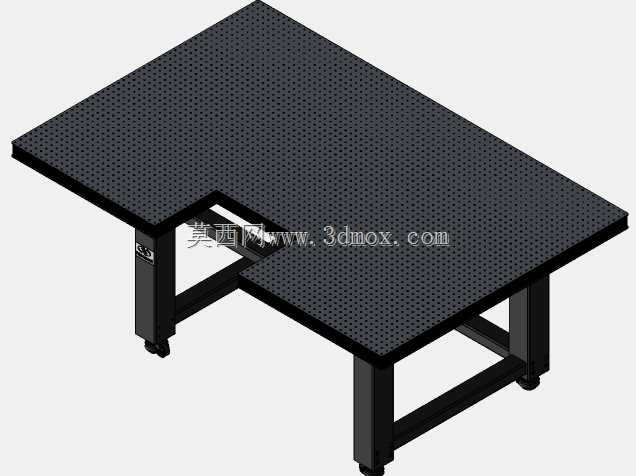

在光学实验、精密检测、微纳加工这类对环境振动极度敏感的作业场景里，普通钢制工作台根本无法满足使用要求，地面传来的楼宇振动、人员走动带来的扰动、甚至空调气流引发的台面微颤，都会直接导致激光光路偏移、干涉条纹抖动、显微成像模糊，最终让实验数据失准或者加工精度超标，这也是这类专用隔振光学台存在的核心意义。这款工作台的台面采用高密度蜂窝芯夹层结构，上下表层为高导磁不锈钢磨砂面板，表面密布标准M6螺纹安装孔，孔位按25mm间距阵列排布，不管是搭建光路用的光学调整架、镜片支座，还是固定检测用的CCD相机、位移台，都能直接通过螺栓快速锁紧，不需要额外打孔或者制作转接板，面板的平面度控制在每平方米0.05mm以内，能保证大尺寸光路搭建时的基准一致性，台面四周做了黑色阻尼封边，既可以避免蜂窝芯受潮进灰，也能减少边角磕碰带来的结构损伤。支撑腿部分采用方形厚壁钢管焊接成型，四条腿之间通过横向方管拉筋做刚性连接，形成稳定的框架结构，避免单腿受力出现的侧倾形变，每个支腿底部都配置了可调阻尼橡胶脚垫，一方面可以通过旋转脚垫调整整体台面的水平度，调节范围在±15mm以内，能适配地面存在小幅高度差的实验室环境，另一方面脚垫内部的阻尼橡胶层可以过滤高频振动，配合台面内部的阻尼填充层，能实现对10Hz以上环境振动的有效衰减，隔振效率能达到90%以上，满足常规光学实验的振动控制要求。从安装边界来看，这款工作台的台面长宽尺寸适配中小型实验室的单人操作需求，整体高度按照人体站立操作的舒适高度设计，台面边缘距离地面的高度在800mm左右，操作人员站立时手臂自然下垂就能轻松操作台面上的光学元件，不需要过度弯腰或者抬臂，长时间做实验也不容易产生疲劳。支腿底部的安装 footprint 比台面尺寸每边缩进50mm左右，摆放时不会因为台面向外延伸导致支腿绊到过往人员，也方便在工作台下方放置电脑主机、激光电源、水冷机这类配套设备，不会出现空间干涉。设计过程中首先做了整体的刚性校核，通过有限元仿真模拟台面满负载（单平米负载不超过500kg）情况下的形变，确保台面中心位置的最大下挠量不超过0.1mm，不会因为放置重型光学设备导致台面基准变形；其次做了模态分析，让整体结构的固有频率避开楼宇的常见振动频率（一般在2-5Hz区间），避免发生共振放大振动干扰；另外在细节设计上，支腿和台面的连接位置做了锥面定位结构，安装时不需要反复调整就能保证台面和支腿的垂直精度，后期如果需要搬迁拆卸，重新组装后也能快速恢复精度，不会因为拆装导致整体结构精度下降。和普通的重型工作台不同，这款光学台没有设计抽屉或者额外的侧挂支架，就是为了避免抽屉推拉时带来的额外振动干扰，也防止侧挂物件的重量导致台面受力不均产生倾斜，所有的配套设备都建议放置在台面上或者工作台周边的独立支架上，尽可能减少外部扰动对台面的影响。在实际选型使用时，需要根据实验的振动等级要求确认隔振参数，如果是做超精密的飞秒激光实验或者原子力显微检测，还可以在支腿位置额外加装空气弹簧隔振器，进一步提升低频振动的衰减效果，但对于常规的几何光学实验、光学元件检测、教学类光学实验场景，这款自带阻尼隔振的刚性光学台已经完全能满足使用需求，而且相比气浮隔振台，它不需要气源供电，不存在日常维护的问题，成本也更低，适合中小型实验室和教学场景批量配置。
