四叶航空螺旋桨结构设计三维数模

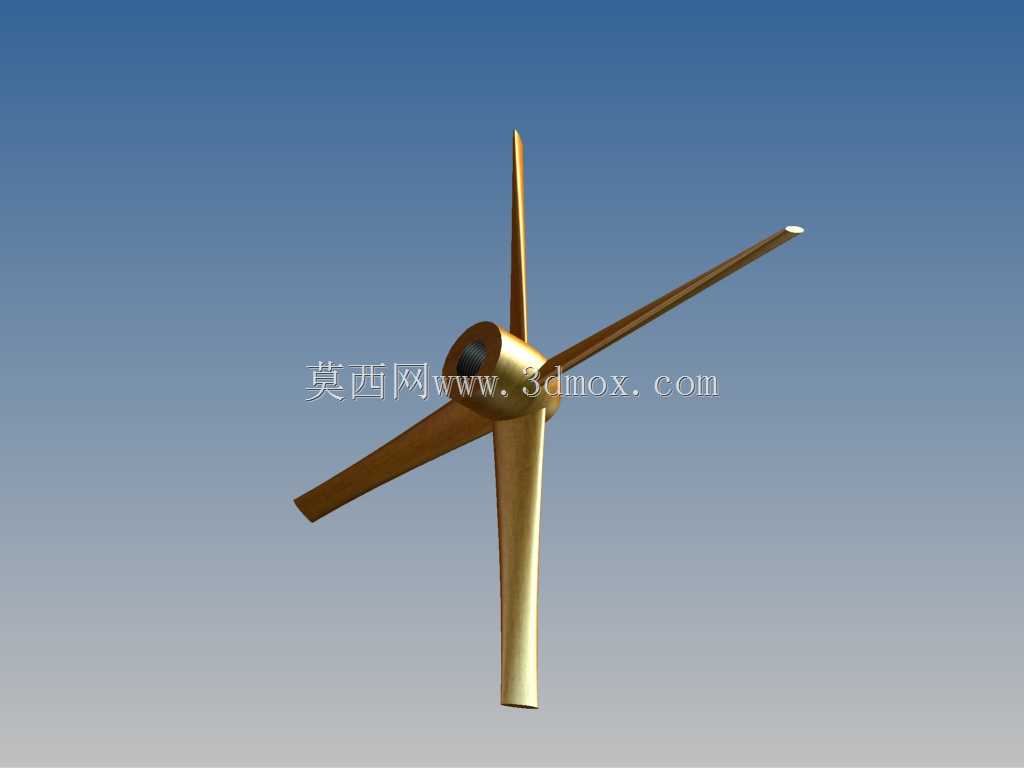

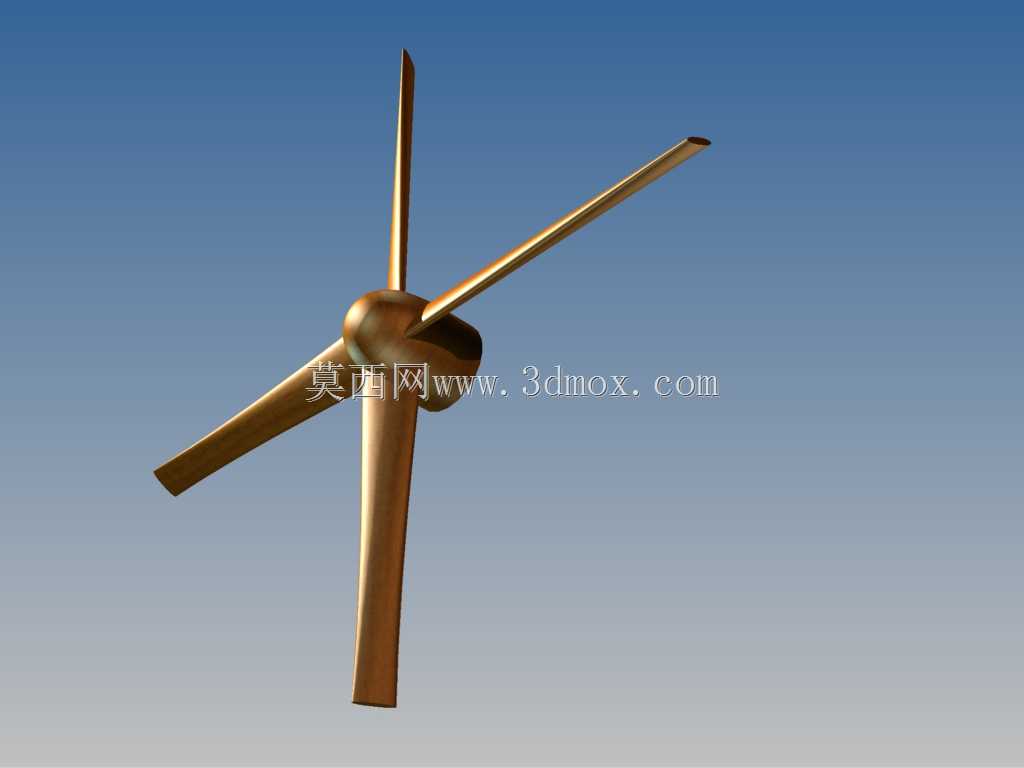

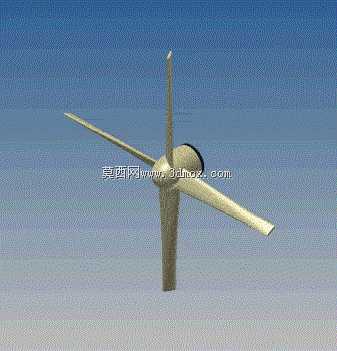

　　在轻型通航飞行器、小型无人机动力系统的结构匹配设计中，螺旋桨作为直接将轴系旋转扭矩转化为轴向推进力的核心气动部件，其三维结构的合理性直接决定整套动力系统的推进效率、运行振动水平与工况适配性，本次建模的四叶结构螺旋桨，主要面向小功率活塞发动机、高速外转子电机直驱的动力场景，覆盖轻型固定翼航模、低空小型巡检无人机、低速短距起降轻型实验飞行器的配套选型需求。不同于两叶螺旋桨的大直径低转速适配特性，四叶结构的设计初衷是在有限的桨盘直径边界内，提升单位转速下的桨叶做功面积，适配安装空间受限、无法搭载大直径两叶桨的紧凑机身布局，比如机身尾部内置动力的推进式布局飞行器，或是多旋翼平台的单轴动力单元，都可以通过缩小单叶长度、增加桨叶数量的方式，

　　在不突破安装径向尺寸限制的前提下，获得足够的静推力输出。从结构设计逻辑来看，每一片桨叶的翼型截面从根部到尖部都做了连续的扭角渐变处理，根部区域因为线速度最低，采用了较大的安装攻角与较厚的翼型截面，一方面保证桨根与中心桨毂连接区域的结构强度，能够承受桨叶旋转时产生的巨大离心拉应力与气动交变弯矩，另一方面匹配根部较低的线速度，避免低线速区域桨叶攻角不足导致的做功效率损失；随着截面位置向桨尖延伸，翼型厚度逐步收薄，安装扭角同步平滑减小，适配桨尖区域不断升高的圆周线速度，让不同径向位置的桨叶截面都能处于合理的攻角区间，既避免大攻角下的气流分离失速，也防止攻角过小导致的推力不足，同时桨尖区域做了小幅的后掠修型，能够降低桨尖涡的强度，

　　减少高速旋转时的翼尖诱导阻力，同时削弱桨尖切割空气产生的气动噪声，提升低空飞行时的NVH表现。中心桨毂部分采用了带整流帽的一体化连接结构，前端的椭球形整流罩能够平滑梳理来流，避免桨毂中心区域的气流紊流与滞止阻力，桨毂内部预留了标准的锥面配合安装位与锁紧端面，能够直接匹配常用的动力输出轴径，安装时通过轴端的锁紧螺母将桨毂压紧在输出轴的定位端面上，锥面配合结构可以自动保证螺旋桨的旋转同轴度，降低高速旋转时的偏心振动，同时传递足够的摩擦扭矩，避免大推力工况下桨毂与轴之间出现相对转动。从安装边界尺寸来看，该螺旋桨的桨盘直径控制在小尺寸动力单元的适配区间，径向安装尺寸不会超出常规轻型飞行器的机头或机尾整流罩轮廓，轴向安装长度较短，

　　不会过度占用动力舱的轴向布置空间，适配后推式、前拉式等多种动力布局形式；桨叶的前缘做了钝化加厚处理，提升日常使用中的抗异物磕碰能力，避免低空飞行时遇到空气中的浮尘、细小颗粒物冲刷导致的前缘磨损失效，桨叶的整体重心经过径向配平设计，每一片桨叶的质量矩都控制在极小的偏差范围内，装配后不需要额外做大量的动平衡调整，就能满足高转速运行的振动控制要求。在实际工况适配中，该螺旋桨的结构强度能够覆盖额定转速下的持续推力输出需求，桨叶的固有频率经过设计规避了常用工作转速区间的共振点，避免长期运行时出现共振导致的桨叶疲劳断裂，同时四叶结构的推力输出脉动更小，相比两叶桨能够降低动力系统的振动传递，提升机身搭载的精密传感器、拍摄设备的工作稳定性，尤其适合搭载巡检相机、测绘设备的小型无人机平台，能够减少机身振动对成像质量的影响。建模过程中对桨叶的曲面连续性做了严格控制，整个桨叶的吸力面与压力面都保持G2连续的曲面质量，既可以直接用于后续的气动仿真计算，提取不同转速、不同来流速度下的推力、扭矩、效率曲线，也可以直接导入CAM模块生成五轴加工路径，用于实体螺旋桨的试制加工，或是作为模具设计的核心参考数模，用于复合材料螺旋桨的模压生产。
