车间集中送风管道系统布局设计

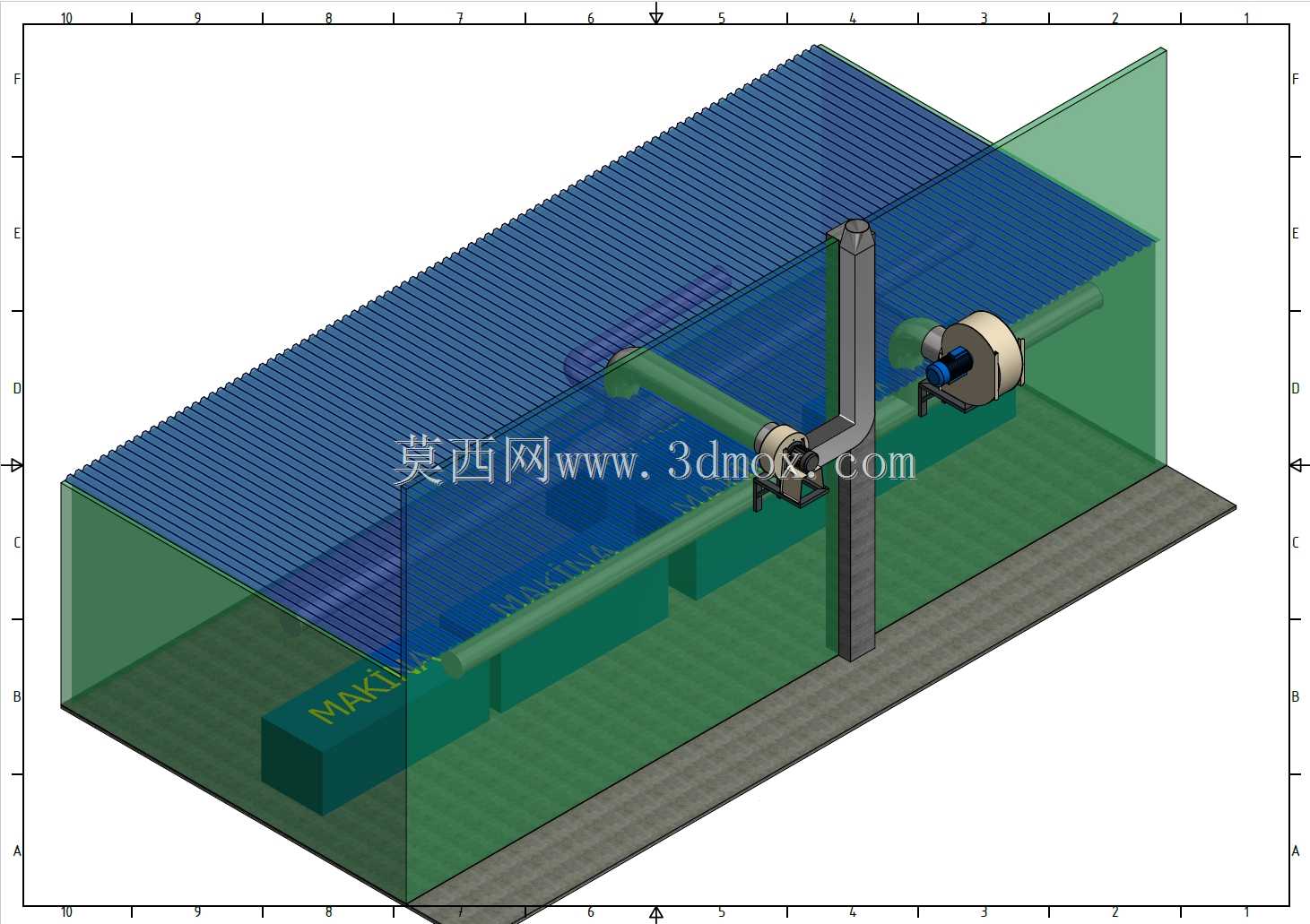

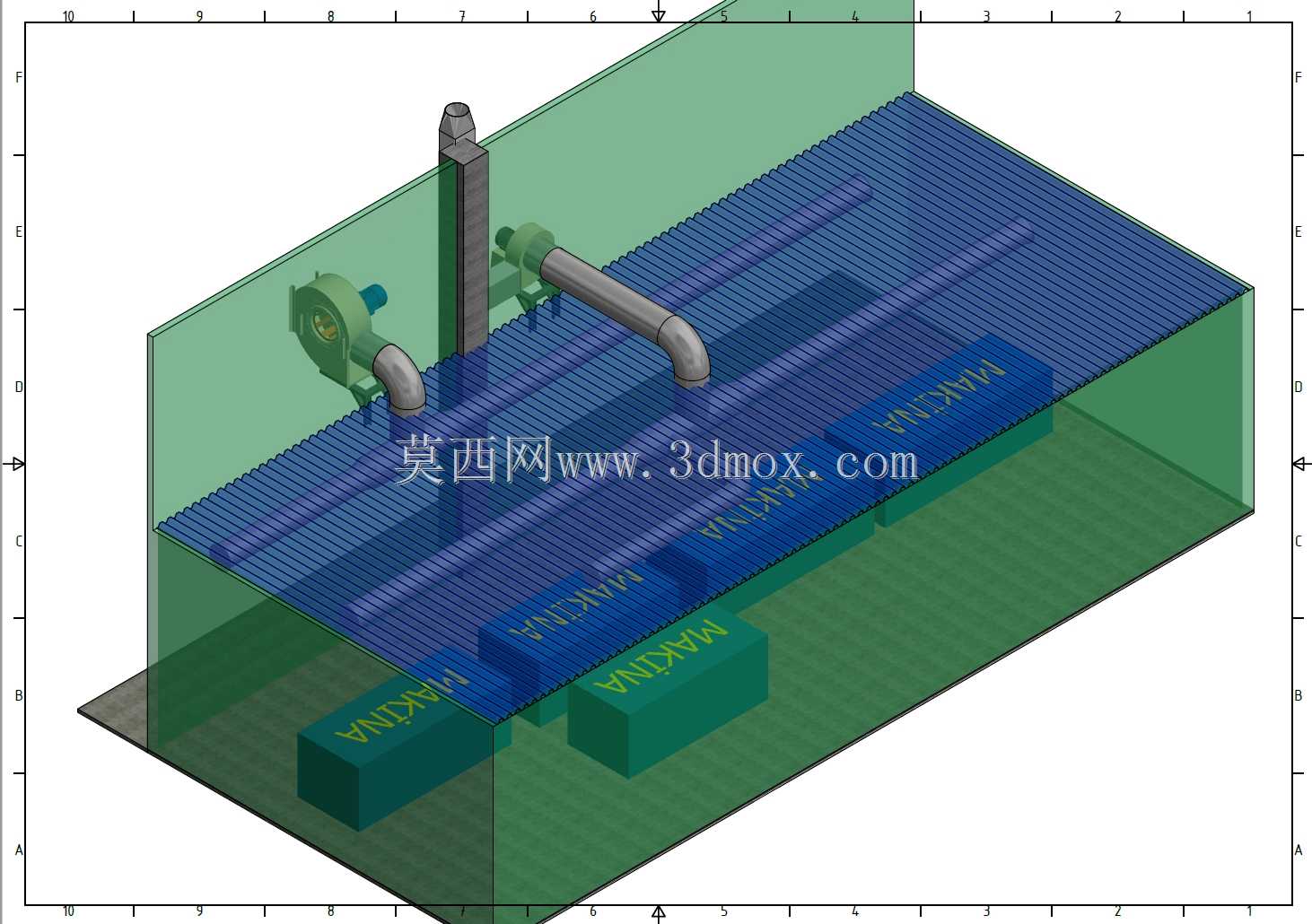

这套风道安装布局方案，主要面向多工位产线的集中送风需求设计，常见于机械加工车间、装配作业区这类存在固定工位产线、需要定点输送冷却风或换气气流的场景。从布局逻辑来看，设计时首先锚定了产线工位的排布边界，下方四个带标识的工位块是送风的核心落点，所有管路的走向、支管的开口位置都严格对应工位上方的送风需求，避免气流无意义扩散造成的风压损耗。

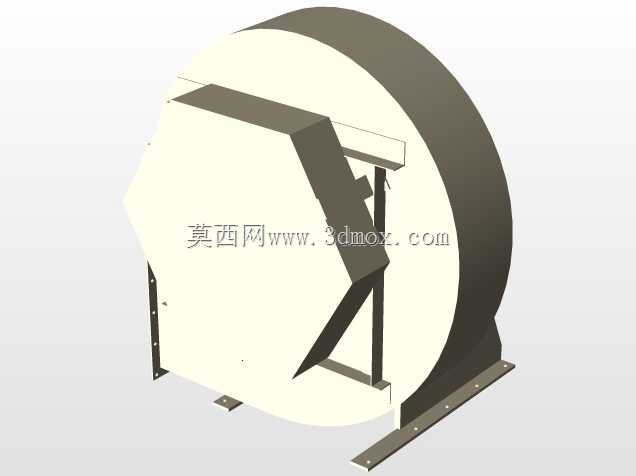

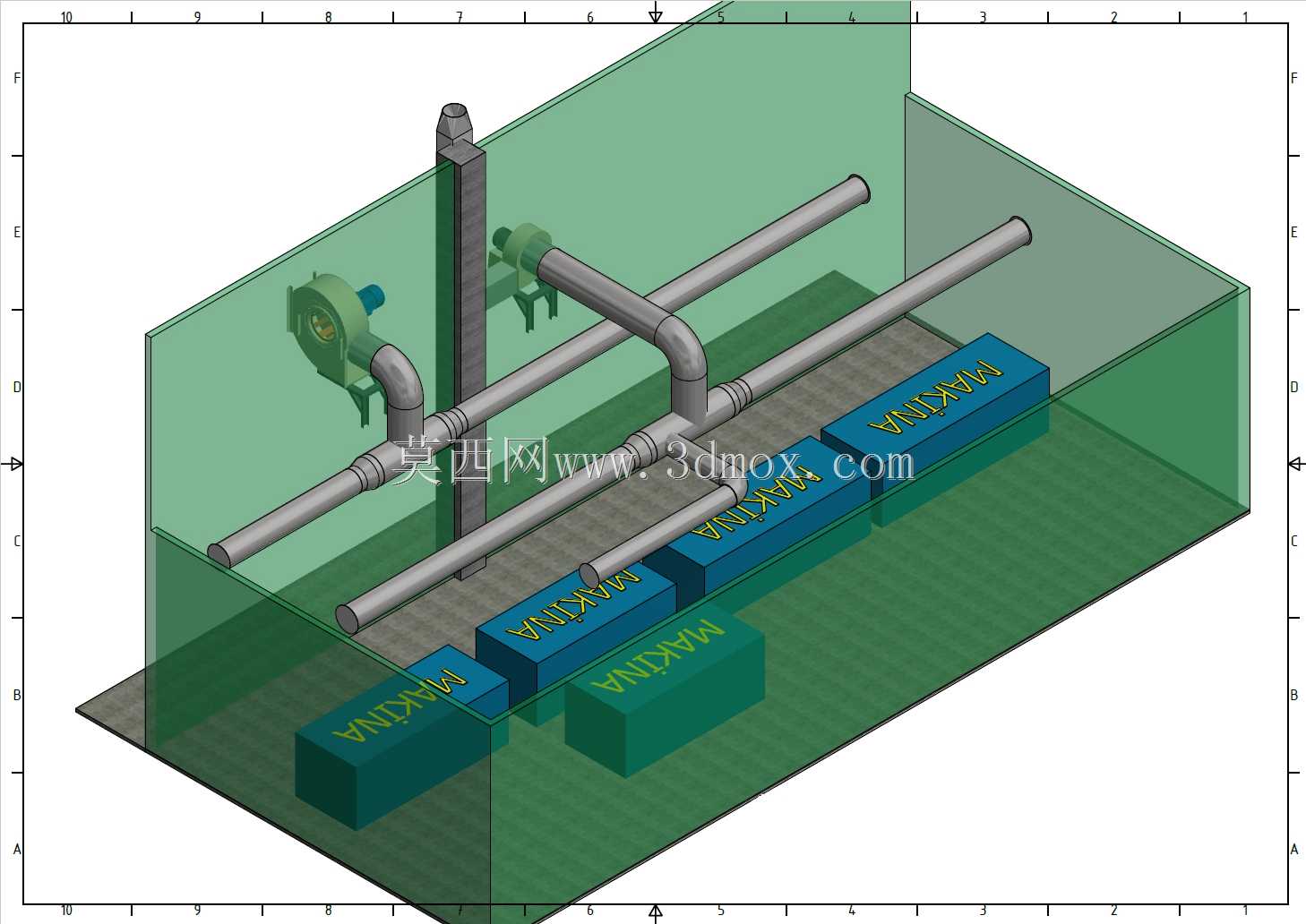

整套系统的动力端设置在区域侧部，采用壁挂式风机安装方案，没有占用地面作业空间，风机出口通过90度弯头接入主送风干管，干管沿区域侧墙垂直抬升后转为水平布设，沿着产线上方的空间延伸，全程避开了车间内起重设备的通行高度区间，也没有遮挡顶部照明线路的布设路径。主管道的管径从风机出口端往末端逐步收窄，匹配沿程支管分流后的风量变化，保证每个支管出口的风压处于均衡区间，不会出现近端工位风量过大、远端工位送风不足的问题。

支管的设计上，每个工位对应独立的支管接口，接口处采用标准管件衔接，方便后期根据工位调整进行管路改接，不需要整体拆解主管道。管路的固定支架沿管道走向间隔布设，垂直段的支架固定在侧墙结构上，水平段的支架通过顶部吊杆承载，所有支架的安装位置都避开了管件衔接处，给后期管路密封维护预留了操作空间。

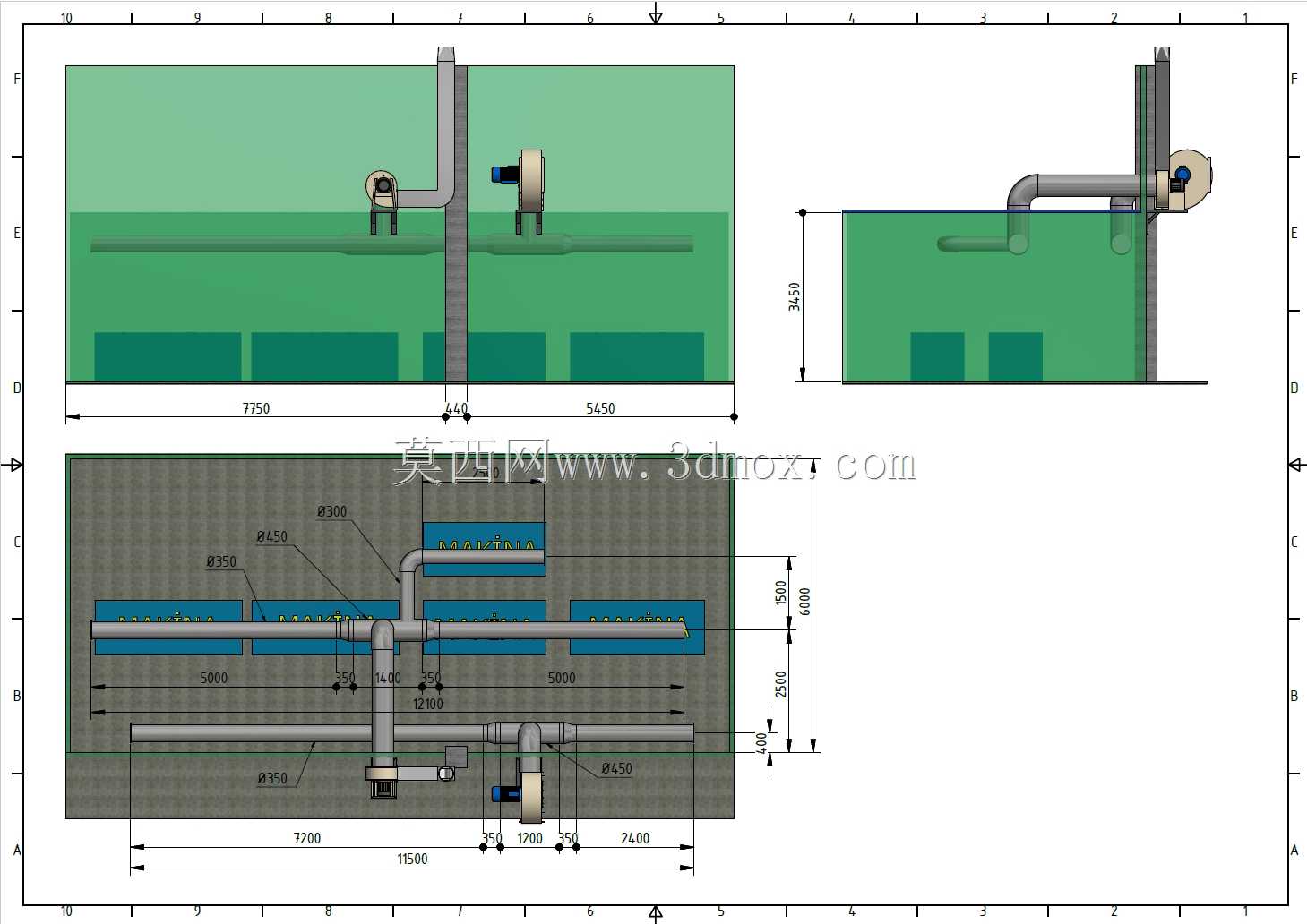

安装边界方面，整套系统的布设范围严格限定在产线所在的围挡区域内，侧方的围挡结构既可以引导送风气流沿作业区下沉，减少气流外溢，也能阻隔外部区域的扬尘进入作业区间。垂直管道距离侧墙的预留间隙满足保温层包覆的操作空间，水平管道的底部标高高于产线设备的最高安装高度，不会影响设备的吊装维护与日常操作。从管路的排布细节来看，所有弯头都采用大曲率半径的成型管件，降低风路的局部阻力，减少风机的运行负载，管道衔接处的对位设计也考虑了现场安装的容错空间，允许小范围的轴向调整，适配现场施工时的安装误差。

在实际使用场景中，这套系统既可以用于夏季作业区的岗位降温送风，也可以对接新风处理机组实现作业区的定点新风补给，针对焊接工位、打磨工位这类有局部排风需求的场景，也可以通过调整风机转向、更换风口类型实现局部排风功能，管路的模块化设计让功能调整的改造成本控制在较低水平。设计时也充分考虑了后期运维的便利性，所有水平管道都设置了微小的安装坡度，坡向管道端部的排污口，方便长期使用后管道内积尘的清理，不需要逐段拆解管道即可完成内部清洁作业。
