管道支撑用PE吊架结构设计

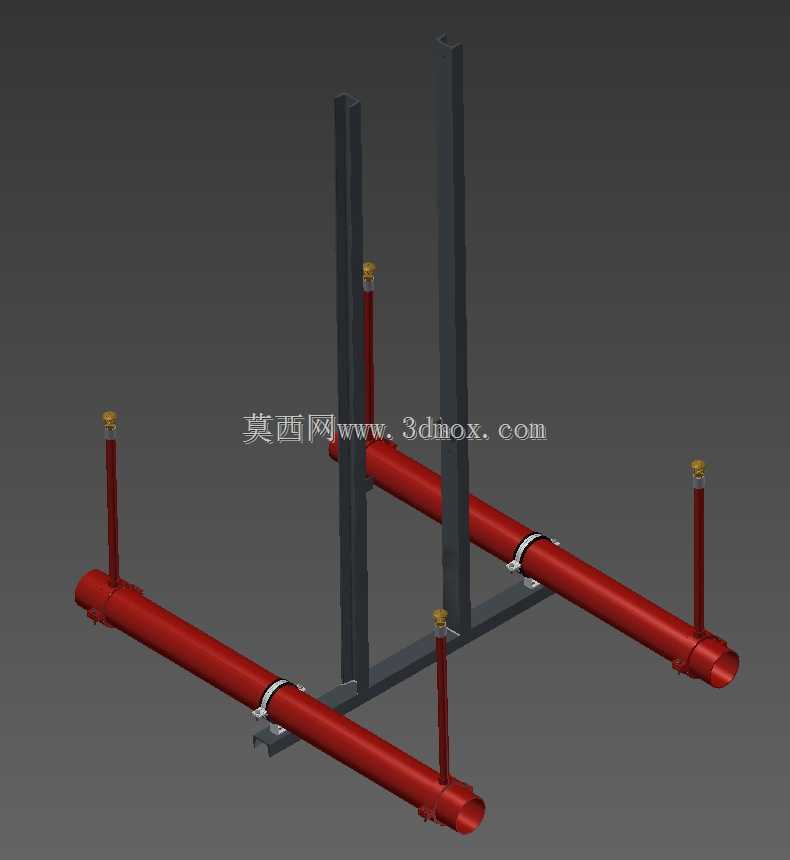

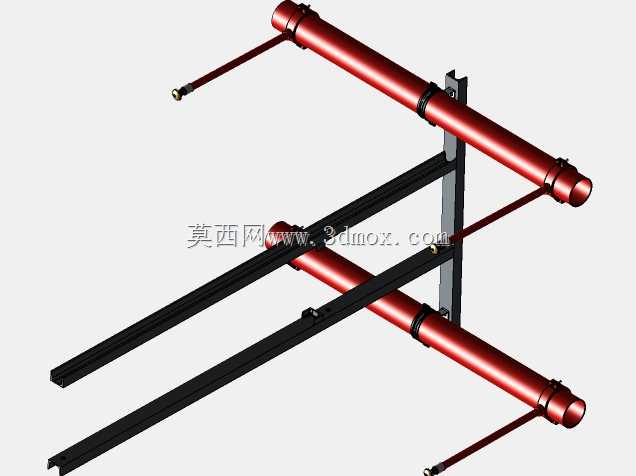

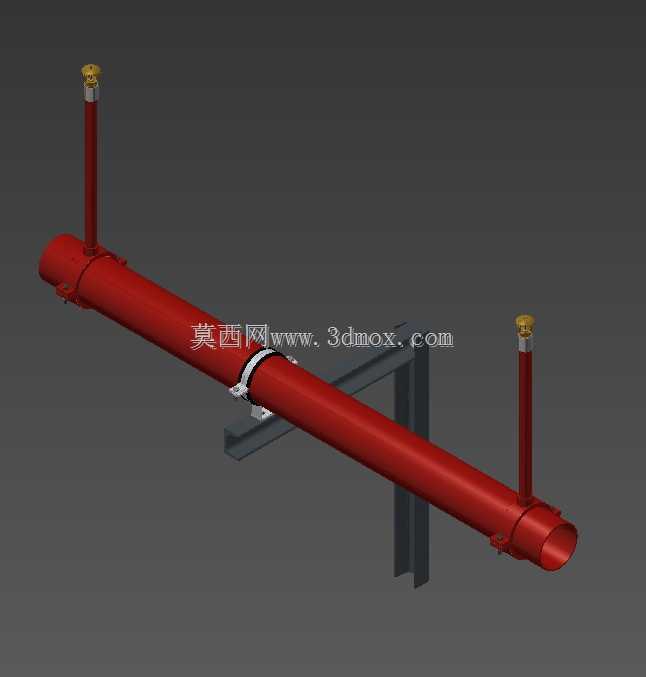

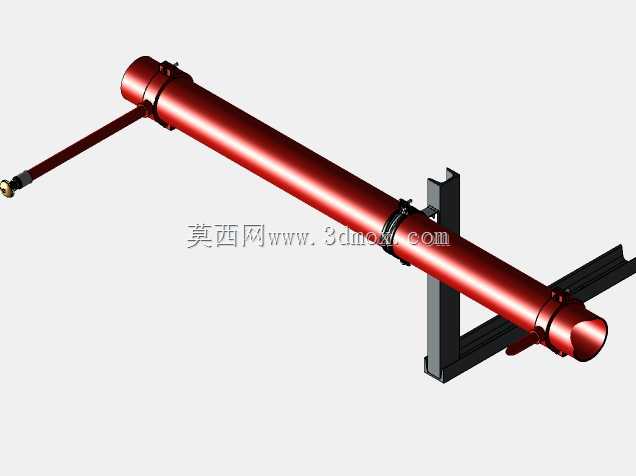

在民用建筑给排水、市政管线布设、工业流体输送管路系统中，管道吊架是承担管线荷载、约束管线位移、吸收管路运行振动的核心支撑构件，本次呈现的PE管专用吊架，主要适配聚乙烯材质流体输送管道的架空布设场景，常见于地下管廊支架层、建筑吊顶内管线排布、厂区工艺管线架空架设等工况，区别于传统金属管道配套的刚性吊架，该结构充分考虑PE管材弹性模量低、线膨胀系数大、外表面硬度偏低的材料特性，在夹持、支撑、连接环节做了针对性的结构适配。从实际使用功能来看，该吊架可同时承担两根平行布设PE管道的竖向荷载，将管线自重、管内流体重量以及管路运行产生的动荷载，通过竖向吊杆传递至顶部生根结构，同时通过底部的框架式承载梁限制管道的横向位移，避免PE管在温度变形、流体冲击作用下出现过大偏移，夹持部位采用环抱式管卡结构，管卡与管道接触位置预留了柔性衬垫的安装空间，防止刚性夹持对PE管外表面造成压痕损伤，也能进一步缓冲管路运行产生的微振动，降低振动向建筑结构传递的效率。设计过程中首先明确了适配的管道外径范围，竖向吊杆的长度可根据现场安装空间进行裁切调整，吊杆顶部采用膨胀螺栓与建筑顶板或钢结构梁底生根连接，吊杆与底部承载框架采用螺栓紧固连接，方便现场根据管线实际标高调整安装高度，底部承载框架采用双立柱加横向连接梁的门式结构，两根竖向立柱分别对应两根管道的外侧位置，横向连接梁在底部形成稳定的承载平面，每根管道配置两处管卡固定点，分别位于管道靠近两端的位置，保证管道夹持的稳定性，避免单点位固定造成的管道局部应力集中。安装边界方面，该吊架的生根结构需要满足最小荷载要求，顶部生根点的混凝土强度不低于C20，若为钢结构梁则需要采用专用夹具进行连接，禁止直接焊接在薄壁型钢构件上；吊架的横向安装间距需要根据PE管的管径、壁厚以及管线输送介质的密度进行核算，常规工况下间距不超过1.2米，在管道转弯、变径、阀门安装位置需要额外增设吊架点位，避免局部荷载过大造成管道变形；吊杆安装时需要保证垂直度偏差不超过千分之三，底部承载框架安装完成后平面水平度偏差不超过2毫米，防止管道安装后出现局部坡度异常影响流体输送。结构细节上，管卡的开合结构采用单侧螺栓锁紧设计，现场安装时无需完全拆卸螺栓即可将管卡卡入管道就位，降低高空作业的操作难度，所有金属构件表面均做了防腐喷塑处理，适配潮湿环境、弱腐蚀环境下的长期使用需求，避免构件锈蚀污染管道或影响结构使用寿命，竖向吊杆上配置了调节螺母，可在管道安装完成后进行微调，保证管道的设计坡度符合流体输送要求，同时在管道出现温度伸长或缩短时，允许管道在管卡内有微小的轴向位移空间，避免热应力集中造成管道接口拉脱。不同于传统的单管吊架，该双管并行吊架结构可减少顶部生根点的数量，降低现场钻孔施工对建筑结构的破坏，同时整体框架的稳定性优于独立设置的单管吊架，在管线排布密集的吊顶空间内，可有效节省安装空间，减少不同专业管线之间的排布冲突，框架结构的构件均采用标准化型材加工，生产过程中可实现批量预制，现场仅需进行螺栓组装即可完成安装，无需现场焊接作业，大幅提升管线安装的施工效率，也降低了现场动火作业的安全风险。
