博世HDEV-5-1缸内直喷喷油器结构设计

　　这款缸内直喷喷油器的结构设计，完全围绕汽油机缸内直喷系统的实际工况展开，日常装车后直接布置在发动机气缸盖的安装孔内，顶端对接燃油分配轨，喷油端伸入燃烧室内部，核心作用是按照ECU输出的喷射脉宽信号，将加压后的高压燃油以精准的雾化形态喷入气缸，配合进气行程或压缩行程的气流运动形成均匀或分层的可燃混合气，直接决定发动机的动力输出响应、燃油消耗水平以及原始排放污染物的生成量。

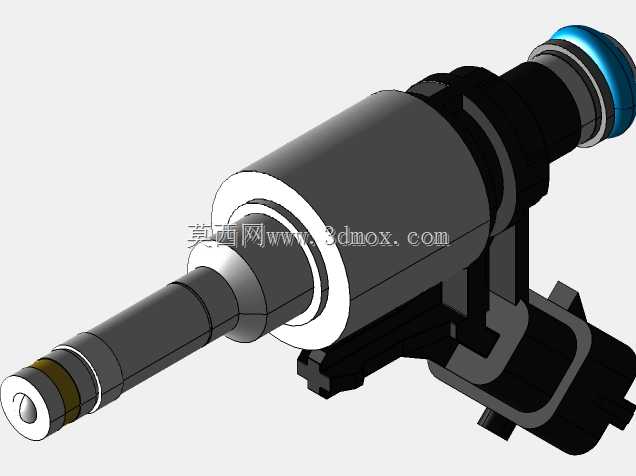

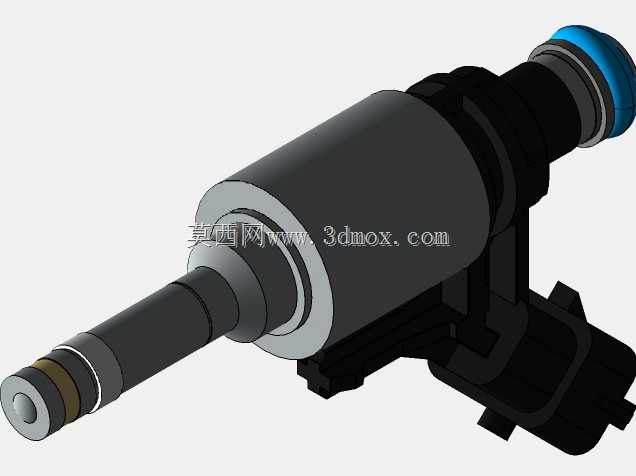

　　从结构设计思路来看，整个喷油器采用细长轴式同轴布局，完全适配气缸盖有限的径向安装空间，主体金属壳体采用多层阶梯轴结构，不同轴段分别承担密封、定位、承压的功能：靠近燃油入口的上部轴段加工有环形密封槽，用来安装O型密封圈隔绝燃油轨与安装孔之间的泄漏；中部轴段为定位基准面，与气缸盖安装孔保持H7/h6级的小间隙配合，保证喷油器安装后与燃烧室的相对位置偏差控制在0.1mm以内，避免喷油束碰撞气缸壁或活塞顶造成湿壁问题；下部伸入燃烧室的轴段做了耐高温处理，表面硬度达到HV600以上，能够承受燃烧过程中最高1000℃以上的瞬时燃气冲刷，长期工作不会出现表面氧化剥落。

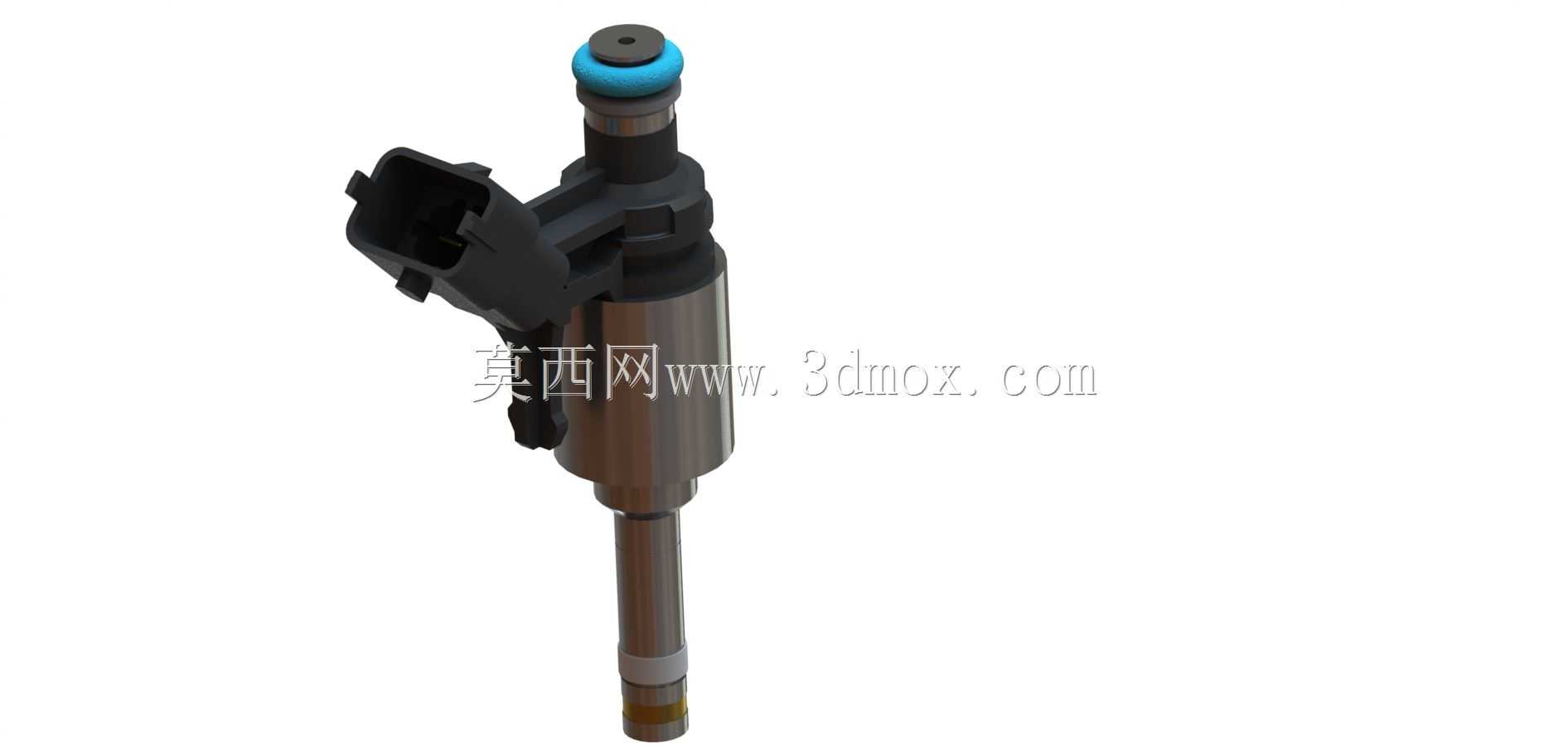

　　喷油器顶端的蓝色密封帽为氟橡胶材质，装配时压入燃油分配轨的对接接口内，既可以密封350bar左右的高压燃油，又能缓冲发动机工作过程中燃油轨产生的高频振动，避免金属接触面之间出现微动磨损。侧置的电气接插件采用卡扣式防松结构，接插件内部的插针做了镀金处理，能够在发动机舱-40℃到120℃的宽温环境下保持稳定的导电性能，避免氧化造成的信号传输中断，接插件的出线方向做了侧向偏移设计，避开气缸盖上的气门机构、线束走向的干涉空间，装配时不需要额外调整线束走向即可直接插接。

　　喷油器最下端的喷油嘴头部采用微孔式喷孔设计，喷孔的数量、直径、喷射角度都经过匹配标定，每个喷孔的流量偏差控制在±2%以内，保证各缸喷油量的一致性，避免出现各缸工作不均匀导致的怠速抖动问题。头部的密封锥面与针阀采用高精度研磨配合，密封面的粗糙度达到Ra0.2以下，在高压燃油的持续作用下不会出现滴漏问题，避免未燃烧的燃油渗入气缸造成机油稀释或者积碳堆积。

　　从安装边界来看，这款喷油器的整体径向最大尺寸不超过22mm，能够适配目前主流的1.0T到2.0T排量直喷汽油机的气缸盖安装孔尺寸，轴向安装长度根据不同机型的气缸盖高度可以做适配调整，安装时只需要将喷油器垂直压入安装孔，通过上部的固定卡箍卡在气缸盖的定位凸台上即可完成固定，不需要额外的螺栓紧固结构，装配效率能够满足主机厂每分钟数十台的生产线节拍要求。

　　在实际使用场景中，这款喷油器需要承受燃油系统持续的高压脉动，每次喷射过程中针阀的开启关闭响应时间控制在0.3ms以内，能够在一个工作循环内实现最多3次的多次喷射，在冷启动阶段可以通过两次喷射快速加热三元催化器，降低冷启动阶段的HC排放；在大负荷工况下采用进气行程单次喷射形成均匀混合气保证动力输出，在中小负荷部分工况采用压缩行程后期喷射形成分层混合气，进一步提升燃油经济性。整个结构没有多余的冗余设计，所有外部轮廓都做了倒角处理，避免装配过程中刮伤安装孔内的密封圈，接插件的卡扣位置设计在操作人员徒手可以按压到的角度，售后维修时不需要专用工具即可快速拆卸更换。
