剪叉式手动升降工作台结构设计

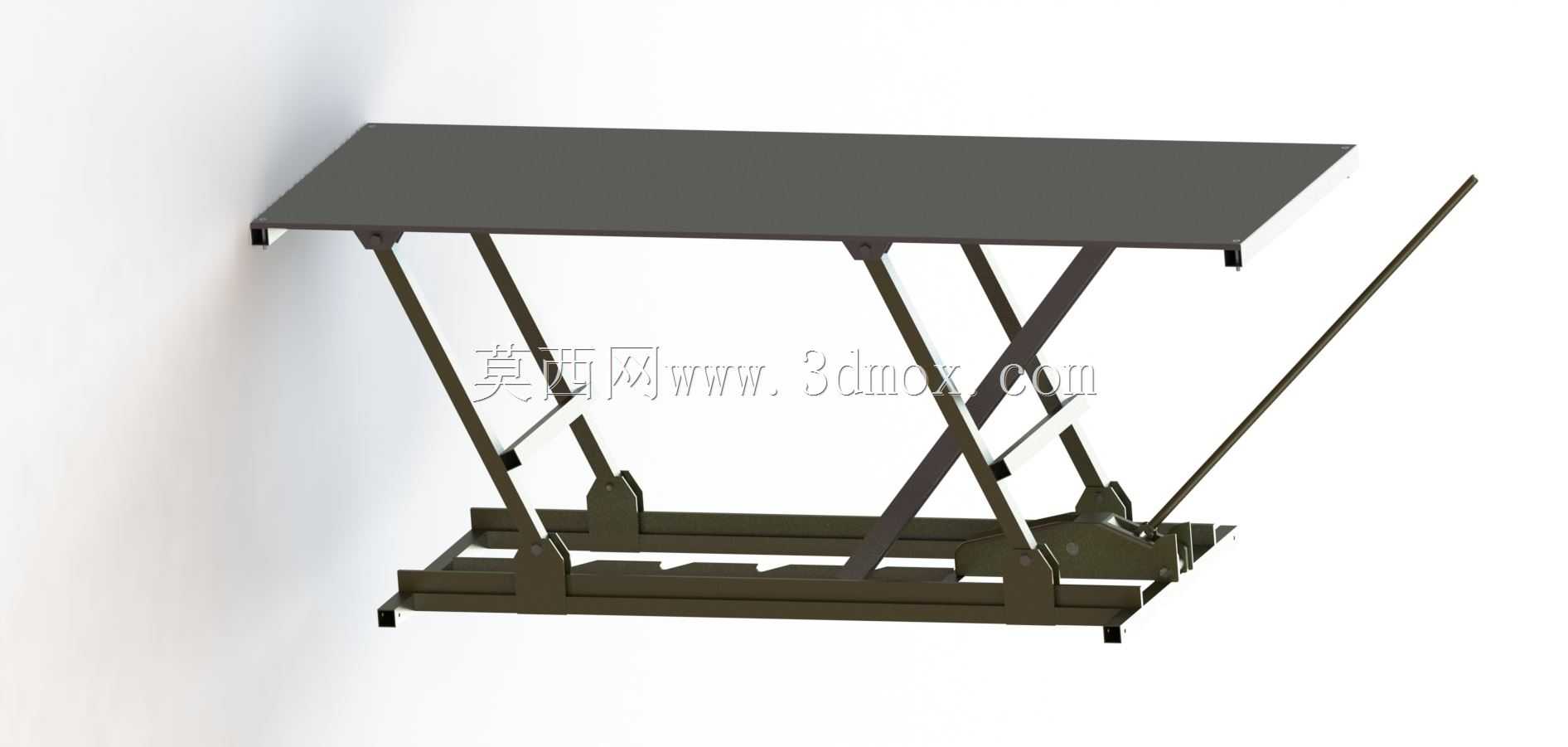

　　这款剪叉式手动升降作业平台，核心采用对称布置的双组剪叉臂支撑结构，主要面向车间工位物料高度适配、轻型工件装配托举、仓储零散货物码放调整这类需要频繁变更作业面高度的场景，区别于电动液压类升降设备，它不需要外接动力源，完全依靠手动操作驱动杆完成高度调节，在无供电的临时作业点、对静电干扰有严格要求的电子装配工位、需要小范围微调作业高度的钳工工序里，适配性远高于动力驱动的同类设备。

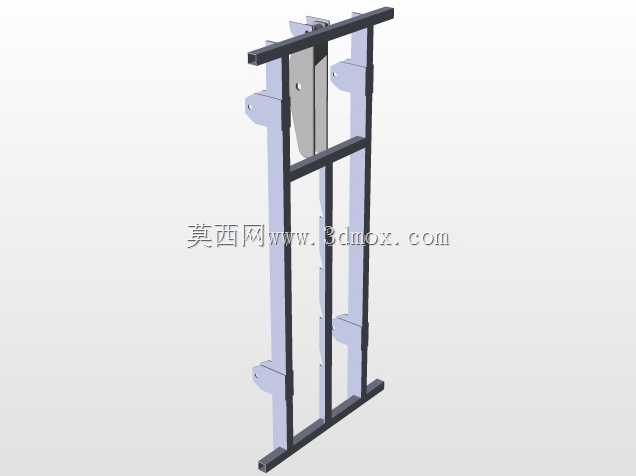

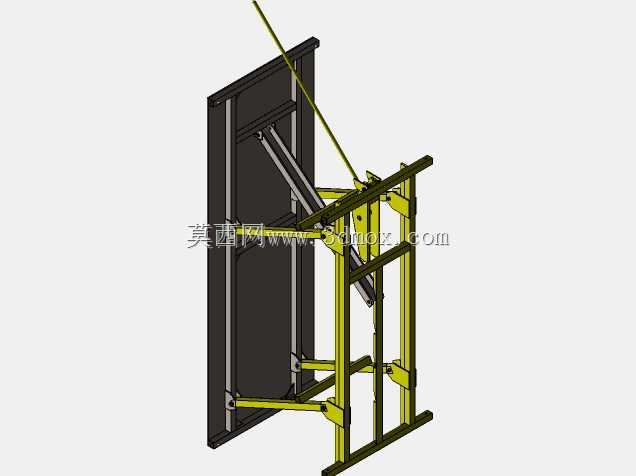

　　从结构设计逻辑来看，剪叉臂采用等长矩形钢型材成对铰接，上下两端分别与台面框架、底部底座通过铰接销轴连接，相邻剪叉臂的中间铰接点做了耐磨衬套镶嵌处理，避免反复升降过程中铰接孔出现磨损失圆，导致升降卡顿或者台面倾斜。驱动部分采用的是人力扳动操作杆带动内部连杆机构，推动剪叉臂的活动铰接点沿底座上的导向滑槽做水平位移，以此改变剪叉臂的交叉角度，实现台面的平稳升降，滑槽内做了淬火硬化处理，降低滑动摩擦阻力的同时，也能承受剪叉臂传递的垂直载荷带来的侧向分力，不会出现滑槽变形导致的卡滞。

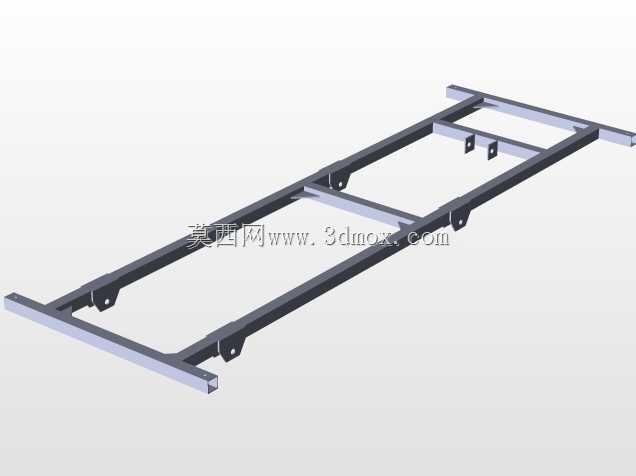

　　台面采用整块平整钢板折弯成型，边缘做了向下的折弯翻边，既提升了台面的整体抗弯刚度，避免放置较重工件时台面中部出现下凹变形，翻边结构也能防止放置在台面上的工件、工具从边缘滑落。底部底座采用框架式焊接结构，四个底脚位置预留了安装固定孔，既可以直接放置在平整地面使用，也可以通过膨胀螺栓将底座固定在地面，应对大载荷升降时的整机稳定性需求，底座框架内部设置了横向加强筋，分散剪叉臂铰接点传递的集中载荷，避免长期使用后底座框架出现焊接处开裂的问题。

　　在实际使用的安装边界上，这款升降台处于最低收拢位置时，整体高度较低，能够推入常规高度的工作台下方、设备间隙处存放，不会占用过多车间通道空间；升到最高作业位置时，剪叉臂的交叉角度处于稳定支撑区间，不会出现机构死点或者倾覆风险，台面的水平度偏差控制在机械作业允许的范围内，不需要额外调整就能满足普通装配、检测工序的平面度要求。操作杆的长度经过力学优化，普通人用单手就能完成升降操作，不需要施加过大的扳动力，操作杆在不使用时可以收拢贴靠在设备侧面，避免突出的杆体绊倒过往作业人员。

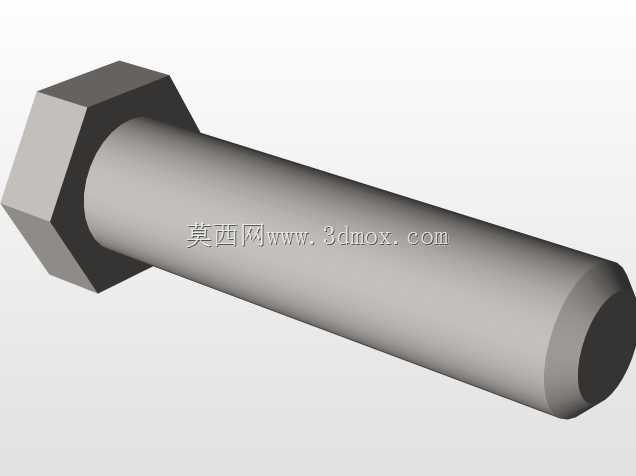

　　结构细节上，所有铰接位置的销轴都做了防脱限位处理，避免设备移动或者升降过程中销轴窜出引发安全事故；剪叉臂的滑动端设置了润滑注油点，日常维护时只需要定期加注润滑脂，就能保证滑动顺畅，降低磨损速度，不需要复杂的拆解保养。不同于大吨位的货运升降平台，这款设备的载荷定位在轻型作业场景，足够支撑日常工装夹具、轻型工件、作业工具的放置需求，整体结构没有冗余的复杂部件，加工制造难度低，普通的机加工车间就能完成全部零件的加工和装配，后期维护更换易损件也十分便捷，不需要专业的售后人员到场，车间的机修人员就能完成常规的维护和零件更换工作。

　　在工位适配性上，它可以单独作为独立的高度可调作业台使用，也可以嵌入到流水线的某个工位，作为高度适配的过渡接驳台，根据前后工序的高度差调整自身台面高度，保证工件流转过程的平顺性，不需要对整条流水线的机架高度做改动，就能适配不同批次产品的作业高度需求，在多品种小批量的生产车间里，这种灵活的高度调节能力能够大幅减少工位调整的准备时间，提升产线的换型效率。剪叉机构的运动轨迹经过校核，整个升降过程中台面始终保持水平，不会出现前后或者左右的偏移，放置在台面上的工件不会因为升降过程的倾斜出现滑移，对于一些不能受碰撞的精密零部件装配作业来说，这种平稳的升降特性能够有效避免工件磕碰损伤。
