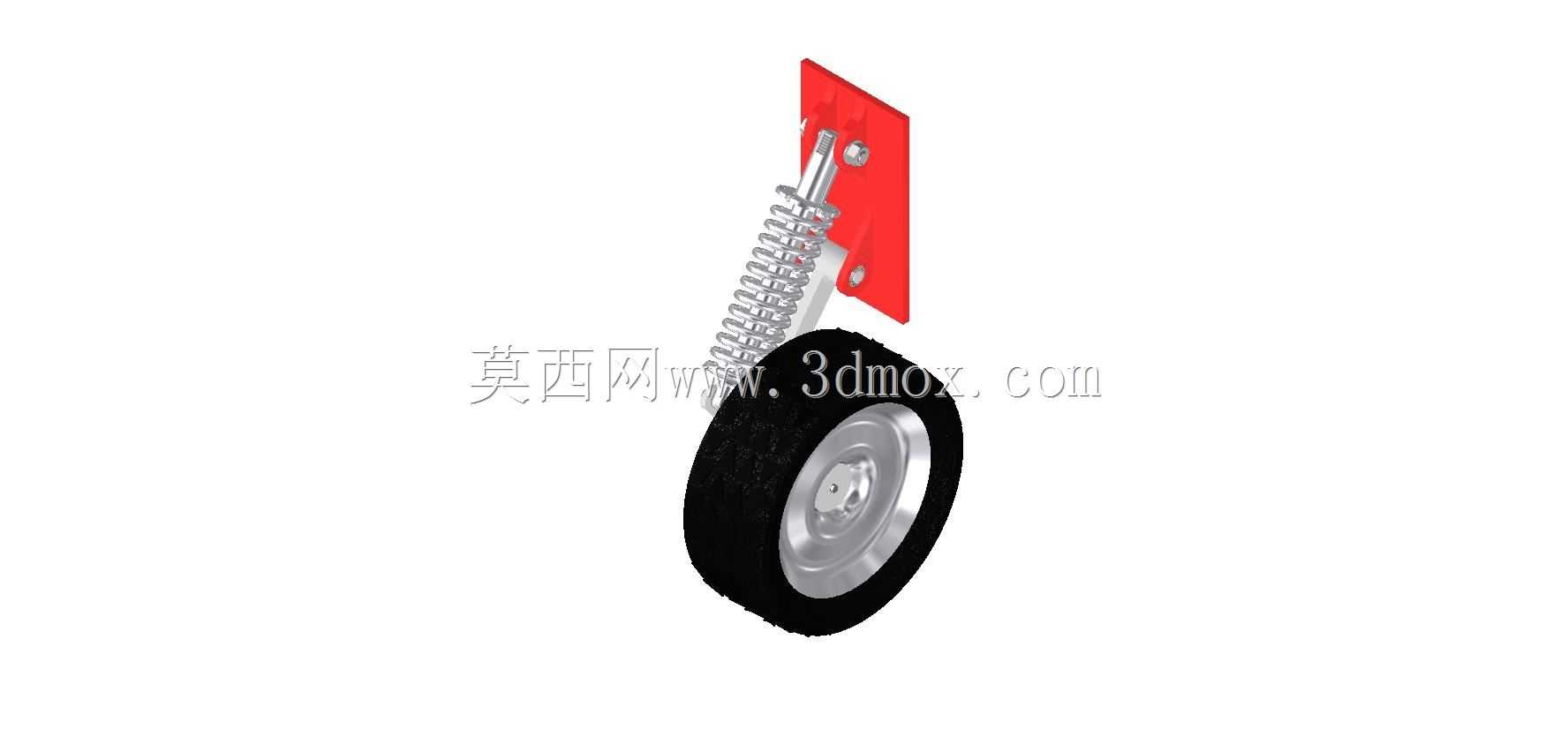

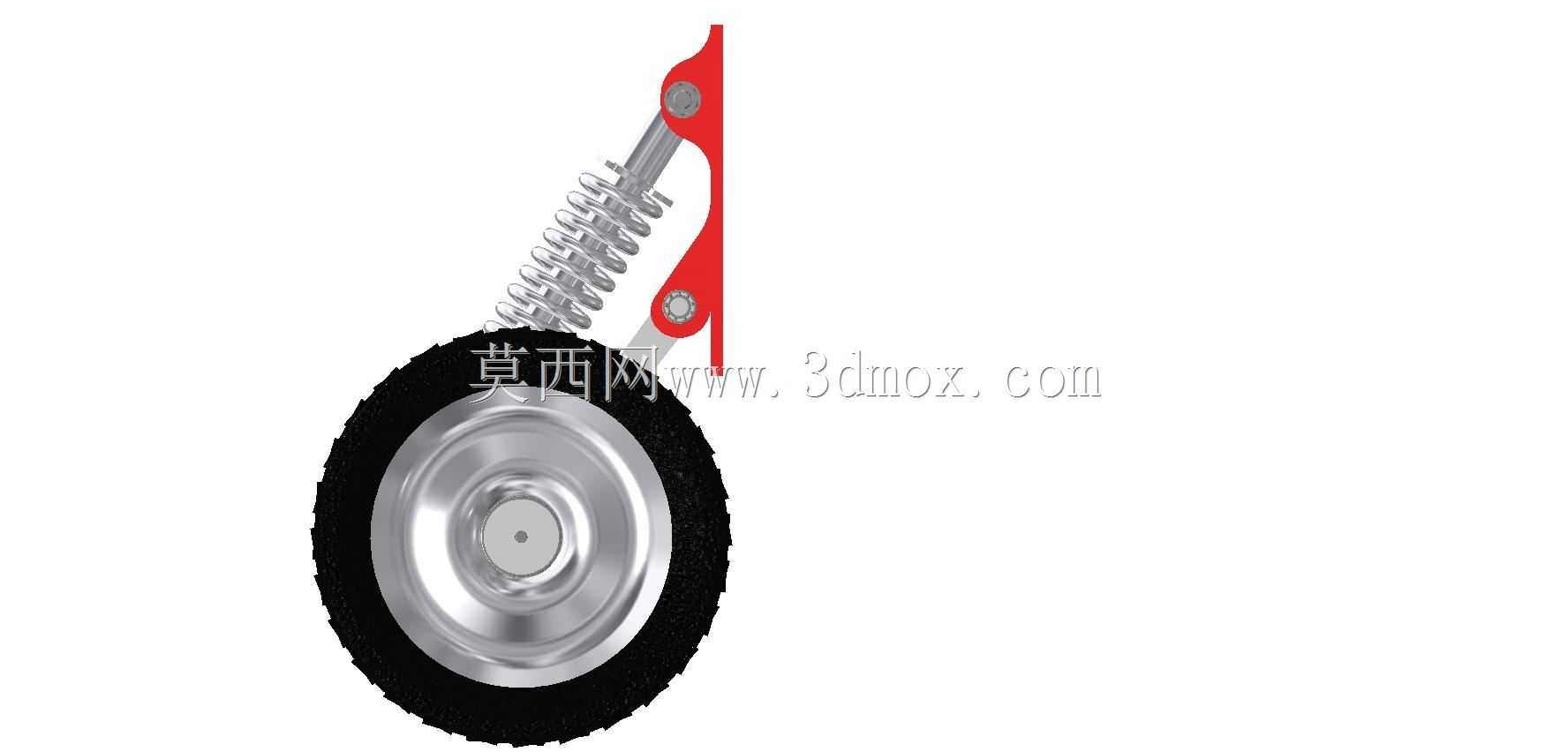

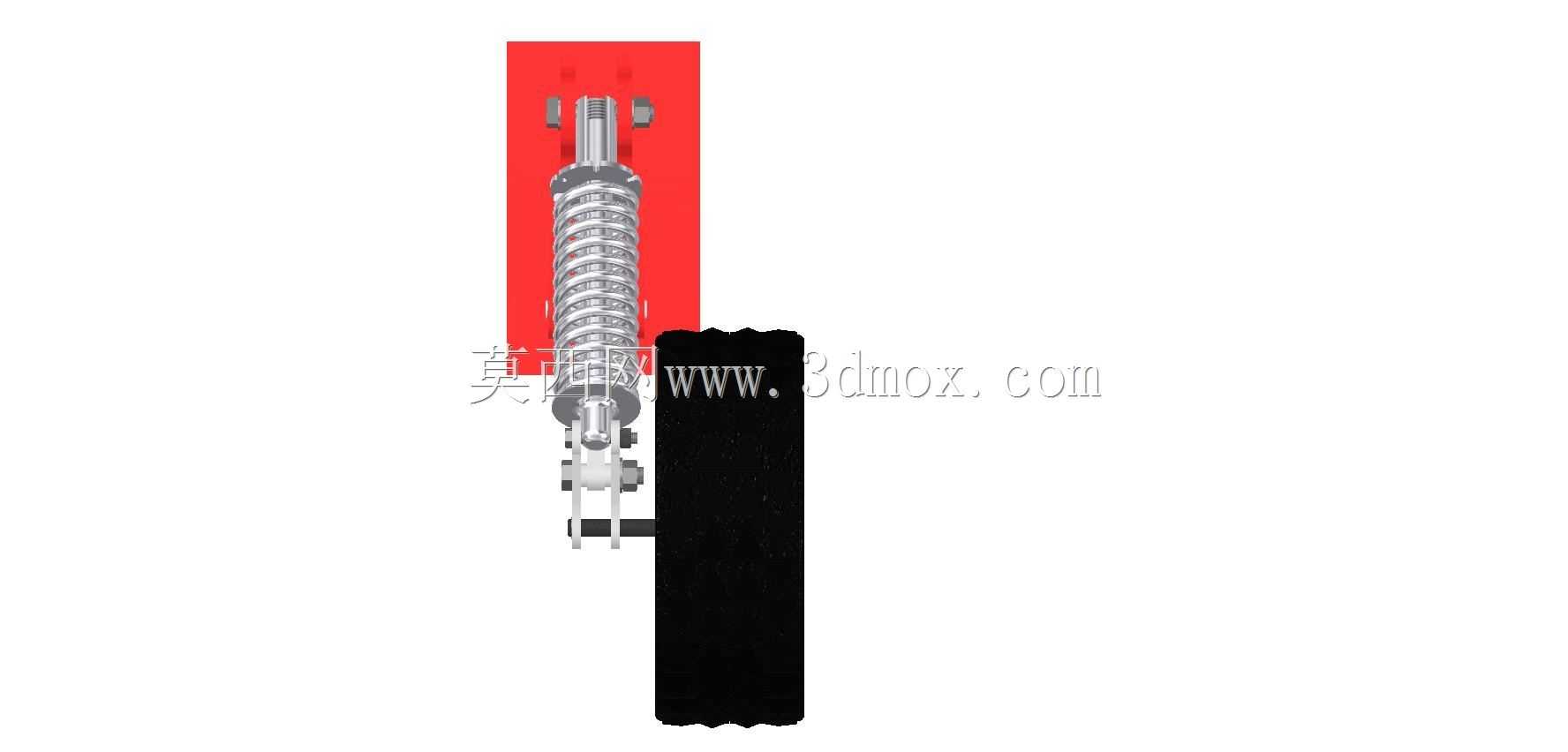

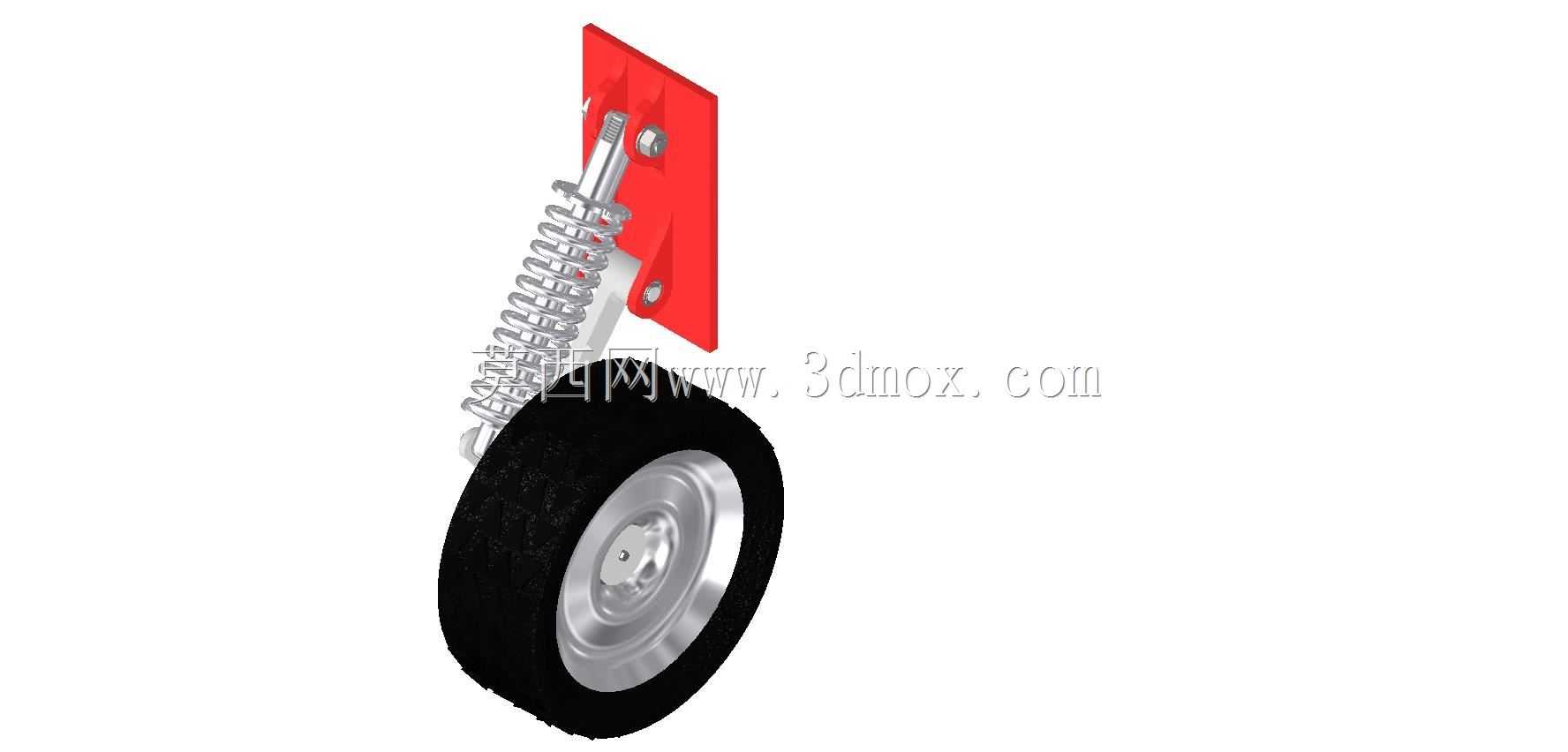

带弹簧减震的便携式单轮支撑行走轮结构

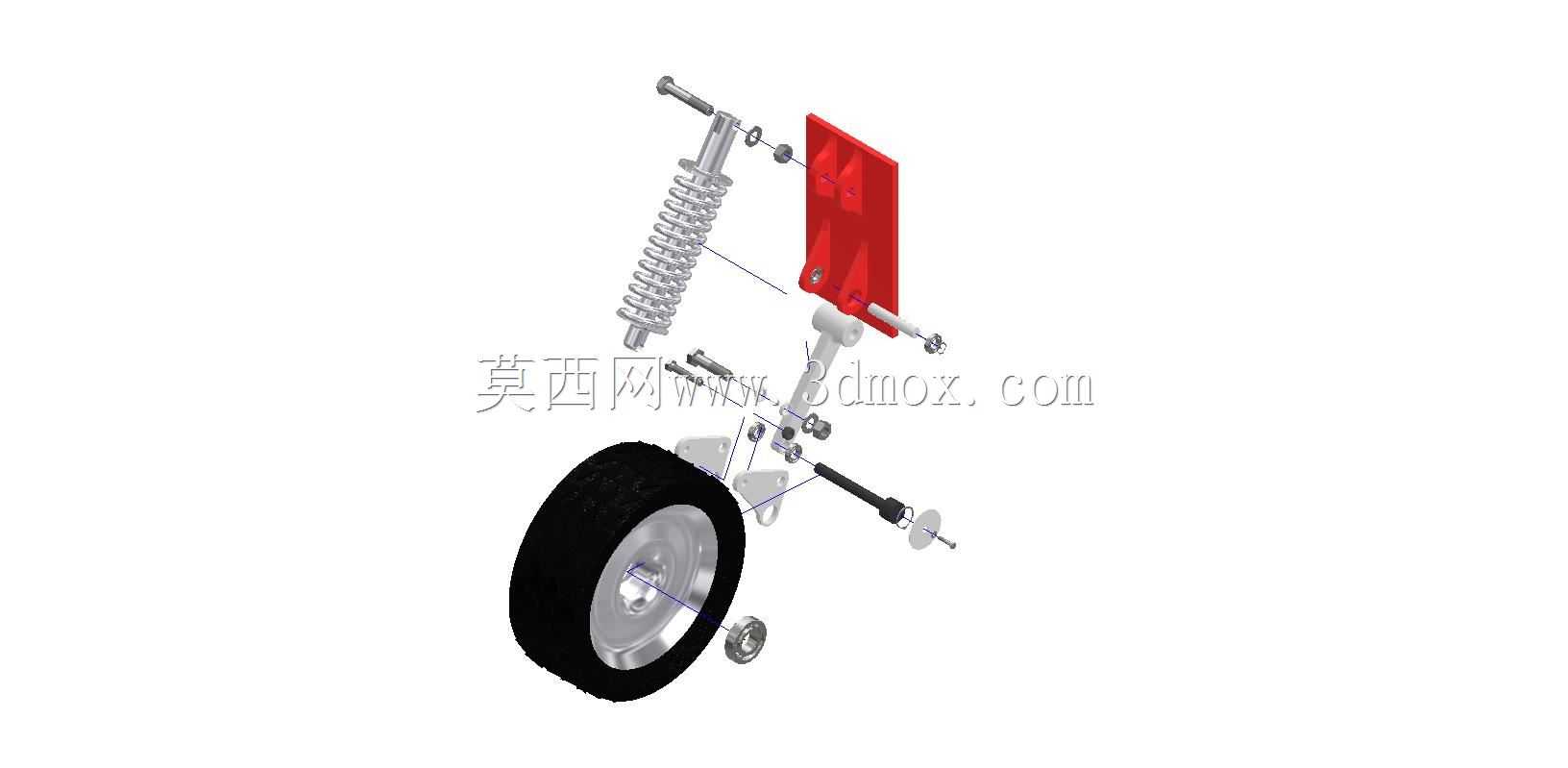

　　这类带减震结构的单支撑轮，常应用在小型移动作业设备、便携拖挂单元、户外轻型运载机具的侧边支撑位置，区别于常规无减震脚轮，它能在非铺装路面、厂区凹凸地面移动时抵消路面传递的竖向冲击，避免设备本体受颠簸出现连接件松动、内部精密部件移位的问题。从结构组成来看，整套轮组包含安装固定板、减震弹簧套筒、转向连接轴、橡胶轮胎、金属轮毂几个核心部分，安装固定板上预留了两个螺栓过孔，用于和设备主体的安装面刚性连接，板体做了折弯加强处理，避免长期受冲击出现安装面变形。减震部分采用圆柱螺旋压缩弹簧搭配导向套筒的结构，弹簧的预压量在设计时匹配轮组额定承载，当轮体受地面凸起挤压时，弹簧沿套筒轴向收缩，吸收冲击能量，套筒本身承担径向限位作用，

　　避免弹簧受侧向力出现弯曲失稳，同时限制弹簧的最大压缩行程，防止过载情况下弹簧并圈失效。轮体部分采用实心橡胶胎面搭配冲压金属轮毂，橡胶胎面的邵氏硬度控制在65-70度区间，既保证足够的承载能力，又能提供适度的胎面形变，进一步过滤细碎振动，轮毂中心通过深沟球轴承和轮轴连接，转动阻力小，长期使用不易出现卡滞。设计过程中首先要明确安装边界，安装固定板的孔位间距需要匹配设备本体的安装梁尺寸，整套轮组在完全伸展状态下的总高度，要保证设备空载时轮体刚好接触地面，承载后弹簧压缩量控制在总行程的三分之一左右，避免出现轮组悬空或者触底后无减震余量的问题。转向连接轴位于减震套筒下端和轮架的衔接位置，允许轮体360度水平回转，

　　适配设备任意方向的移动转向需求，轮架的叉臂宽度和轮毂宽度匹配，两侧预留0.5毫米的装配间隙，避免轮体转动时出现剐蹭。在实际选型应用时，需要根据设备的单轮承载重量匹配弹簧刚度，刚度太小会导致弹簧频繁触底，失去减震效果，刚度过大则会让减震响应迟钝，无法有效过滤小幅振动。安装时要保证固定板和设备安装面完全贴合，螺栓采用防松螺母锁紧，避免长期颠簸出现螺栓退丝脱落。轮轴位置需要预留润滑注油通道，定期补充润滑脂，延长轴承的使用寿命，胎面如果出现过度磨损要及时更换，避免金属轮毂直接接触地面造成行走阻力增大、地面刮损的问题。这类减震轮相比普通刚性脚轮，在户外移动作业、需要频繁转场的轻型设备上适配性更强，比如小型移动发电机组、便携焊接设备、户外作业工具推车等场景，都能通过这类轮组提升移动过程的平顺性，降低设备受冲击损坏的概率。
