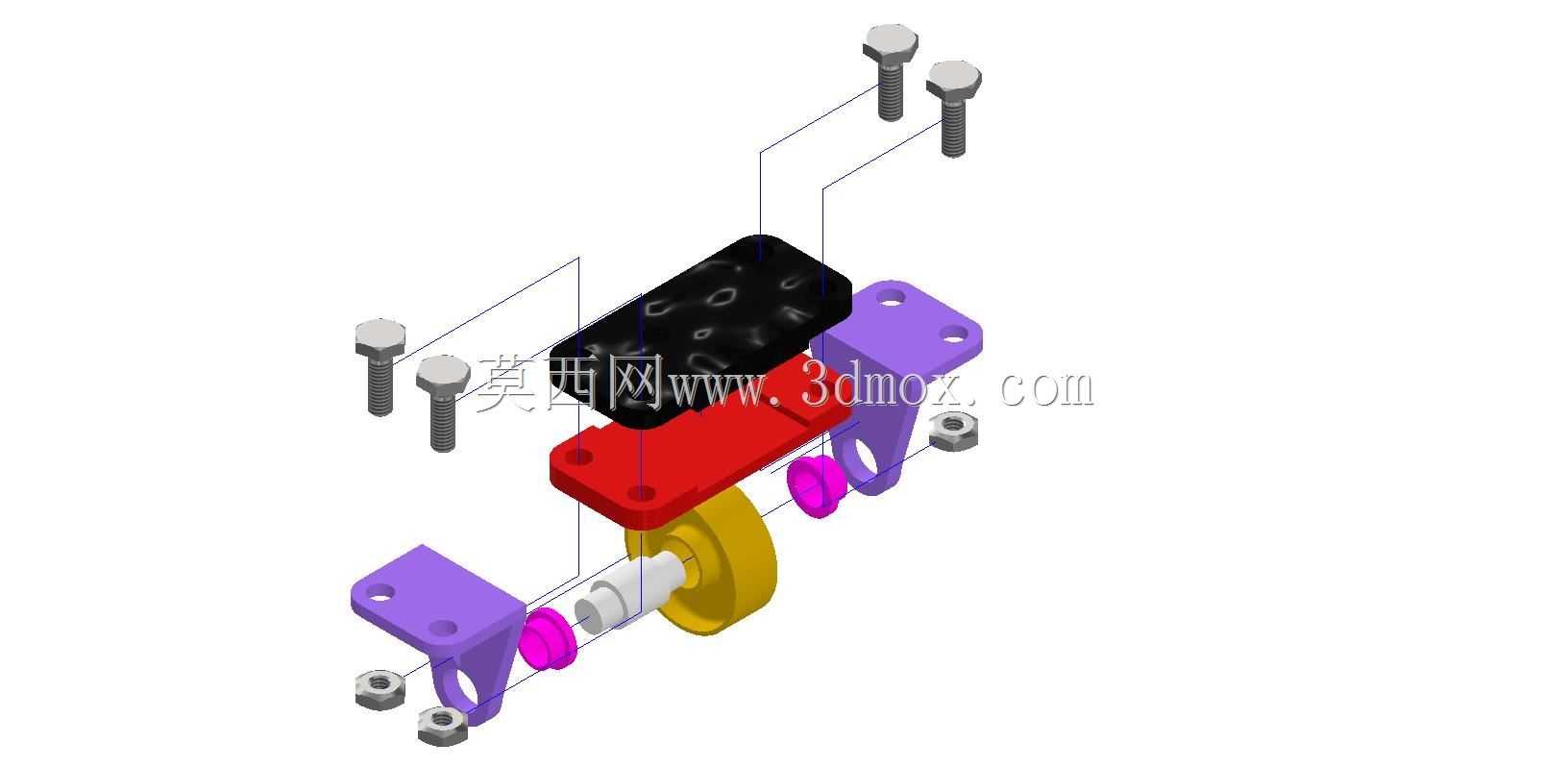

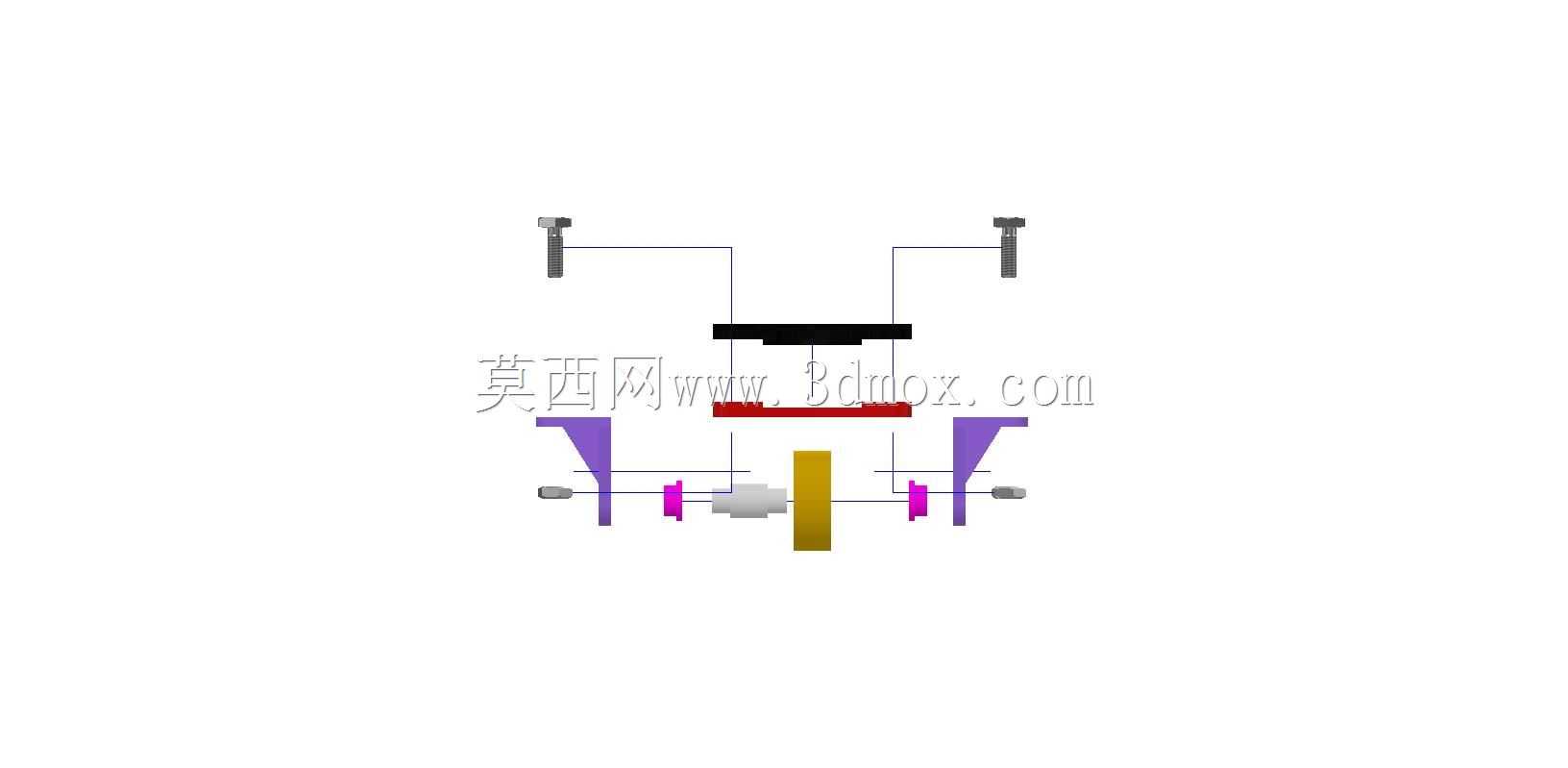

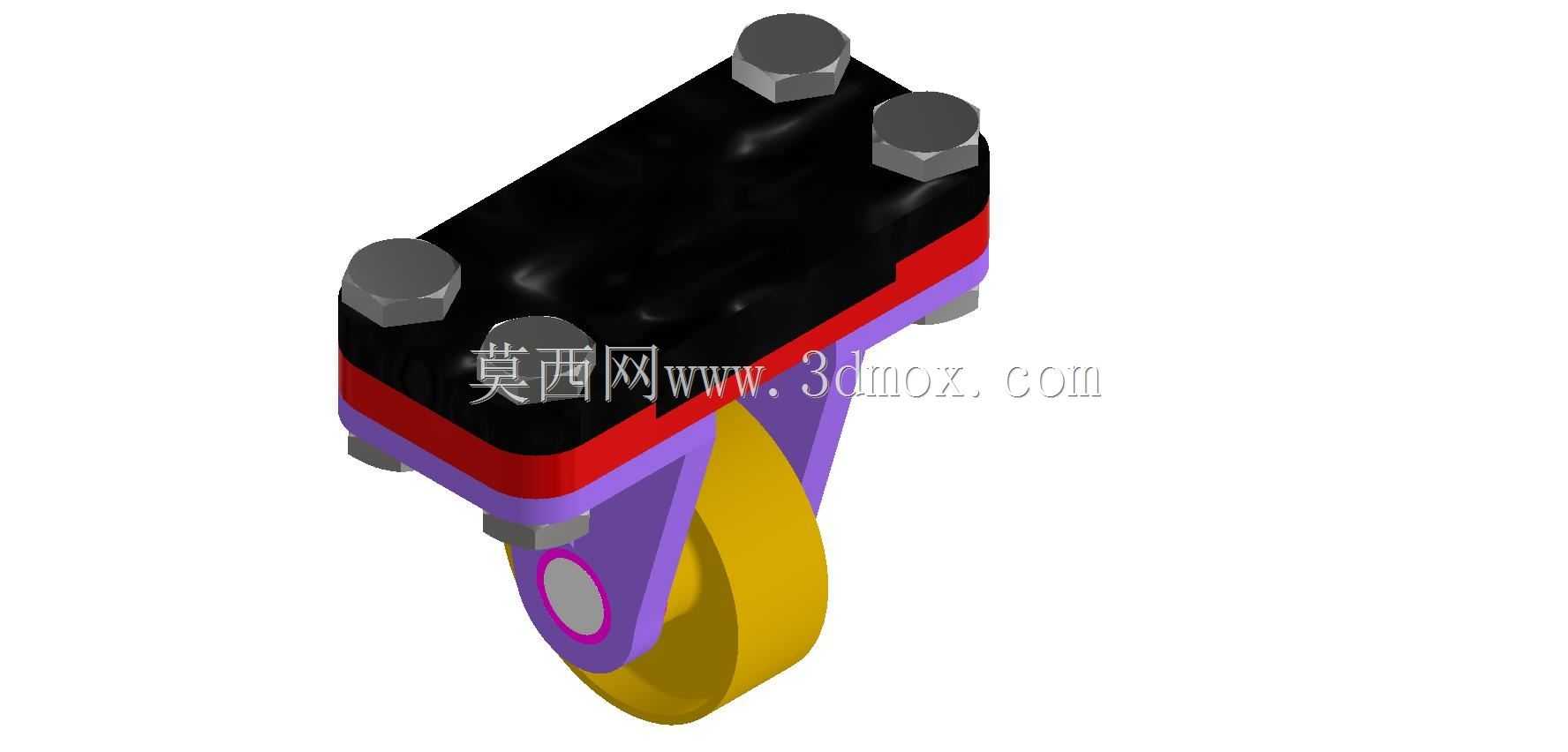

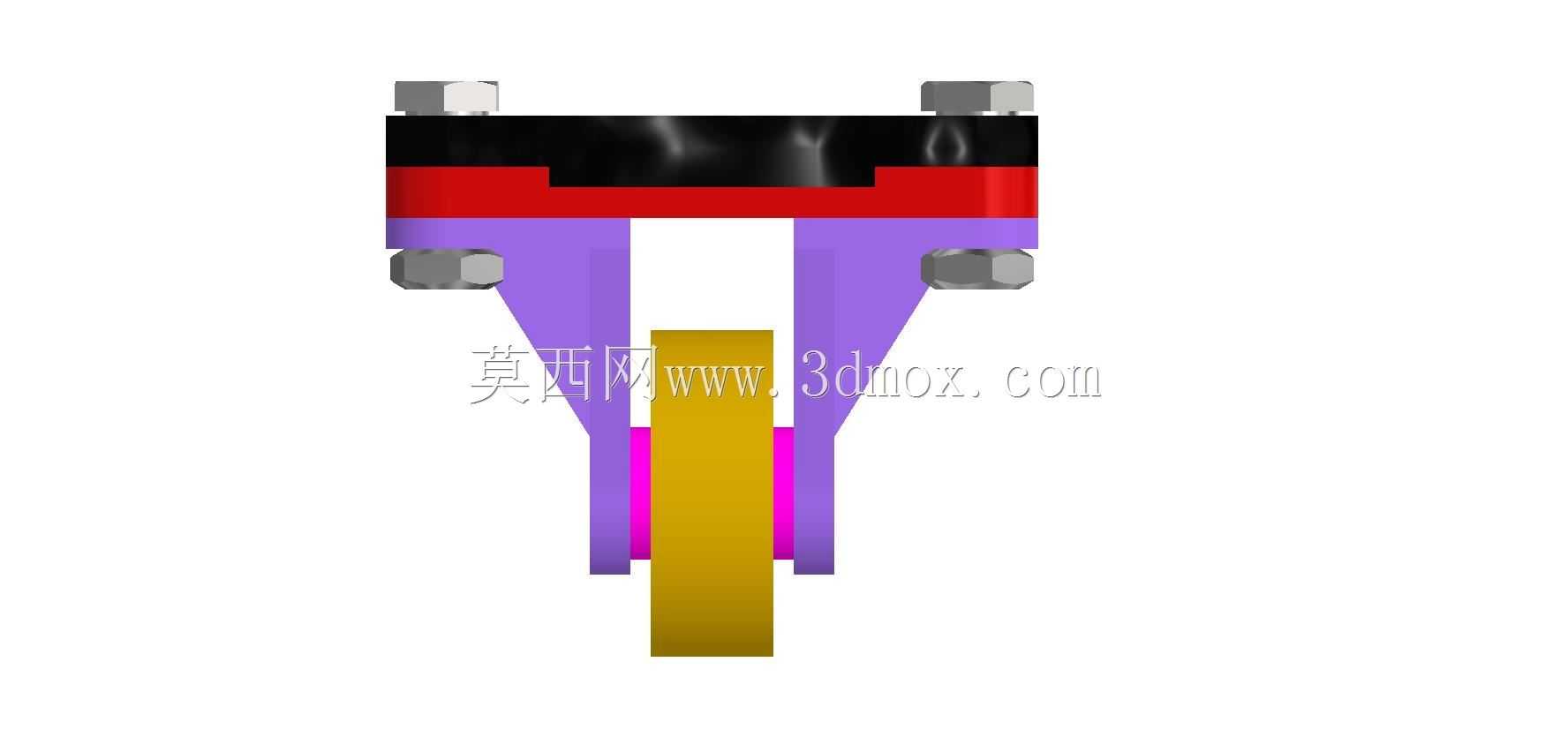

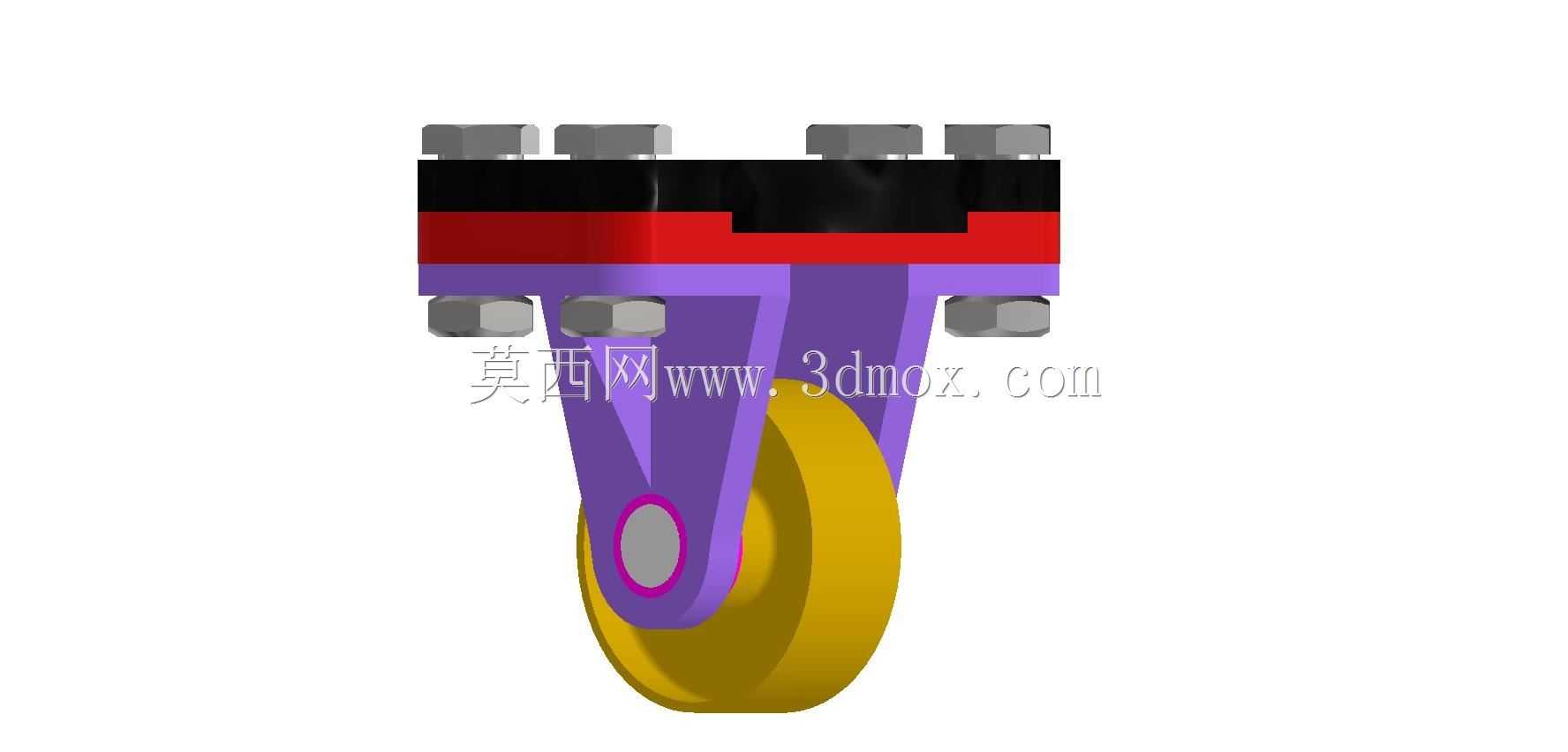

这款脚轮结构主要面向工业场景下的重载设备移位需求,常见于车间重型工具柜、大型自动化设备机架、重型工装周转台、仓储重型货架的底部安装位,解决大重量工位器具的短距离移位与定点停靠需求,相比轻型脚轮,其结构冗余量更高,能承受持续的动载冲击与静载压力,适配地面存在轻微不平整的车间、仓储区域使用。从结构设计逻辑来看,整个脚轮采用分体式装配结构,顶部安装板为平板式设计,通过四颗均布的六角螺栓实现与设备底部安装面的刚性连接,安装板的螺栓孔位采用对称布局,适配多数标准设备底部的安装孔距,安装时无需额外打孔适配,直接通过螺栓锁紧即可完成固定,安装板与下方轮架的连接部位设置了回转支撑结构,可实现360度水平方向回转,满足设备任意方向的移位转向需求,转向部位的间隙经过优化设计,既保证转向灵活无卡滞,又避免了间隙过大导致的设备晃动问题。轮架部分采用双侧支撑板夹持滚轮的结构,两侧支撑板通过顶部的连接块与回转结构相连,滚轮中心穿有销轴实现与轮架的铰接,销轴两端通过锁紧螺母固定,防止滚轮在运行过程中出现销轴窜动脱落的问题,滚轮与轮架侧板之间预留了合理的转动间隙,避免滚轮转动时与侧板发生摩擦卡滞。滚轮部分采用圆弧面设计,接触地面时的压强分布更均匀,相比平轮设计,转向时的阻力更小,同时圆弧面能更好地适配地面的微小凸起与凹陷,减少运行过程中的颠簸感,滚轮材质选择兼顾了承重能力与耐磨性能,在水泥地面、环氧地坪等常见工业地面上运行时,不会对地面造成明显划伤,同时自身磨损速率更低,延长了整体使用寿命。安装边界方面,顶部安装板的平面尺寸适配常见的重型设备底部安装空间,四颗安装螺栓的中心距按照行业通用重载脚轮安装尺寸设计,安装后整体高度处于常规重载脚轮的高度区间,不会导致设备整体抬升过高影响稳定性,轮体的回转半径经过核算,转向时轮体不会与设备底部的突出结构发生干涉,安装前只需确认设备底部安装面的平面度,保证安装板与设备底面完全贴合,避免螺栓锁紧后安装板出现翘曲变形影响承载能力。在功能特性上,这款脚轮的结构设计充分考虑了工业场景的实际使用工况,顶部安装板与轮架的连接部位做了加强处理,能承受设备移位时产生的侧向冲击力,比如设备经过地面接缝、小坡度区域时产生的侧向载荷,不会出现轮架变形、回转结构卡滞的问题;滚轮的转动部位预留了润滑空间,长期使用后可通过注油方式补充润滑脂,降低转动摩擦阻力,延长滚轮销轴的使用寿命;所有外露的紧固件都采用标准六角件,现场维护时无需特殊工具,使用常规扳手即可完成拆卸更换,当滚轮出现过度磨损时,只需拆下中心销轴即可更换滚轮,无需整体更换整个脚轮,降低了后期维护成本。从实际选型适配角度来说,这类重载脚轮在选型时需要先核算设备的整体重量,按照单轮承载冗余量不低于30%的标准选择对应规格,避免长期超载使用导致轮架变形、滚轮碎裂的问题;安装时要保证四个脚轮的安装面处于同一水平面,避免单个脚轮受力过大出现过早损坏;在地面存在较大坡度、明显坑洼的区域使用时,要注意控制移位速度,避免过大的冲击载荷损坏脚轮结构。整个结构的建模过程中,所有装配部位都按照实际工程公差进行了配合间隙设置,比如螺栓与安装孔的间隙、滚轮与销轴的转动间隙、回转部位的配合间隙都符合机械设计的公差标准,不存在干涉问题,可直接用于工程出图、实物样机制作的参考,也可直接导入对应装配体中完成设备整体的行走机构布局设计,减少重复建模的工作量。
