双螺杆式钢制手动夹钳结构设计

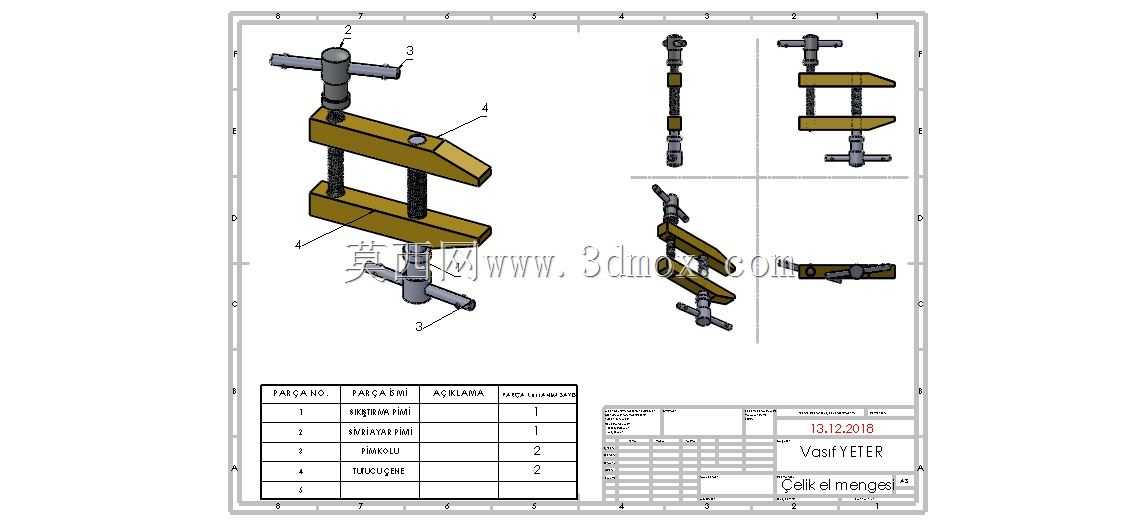

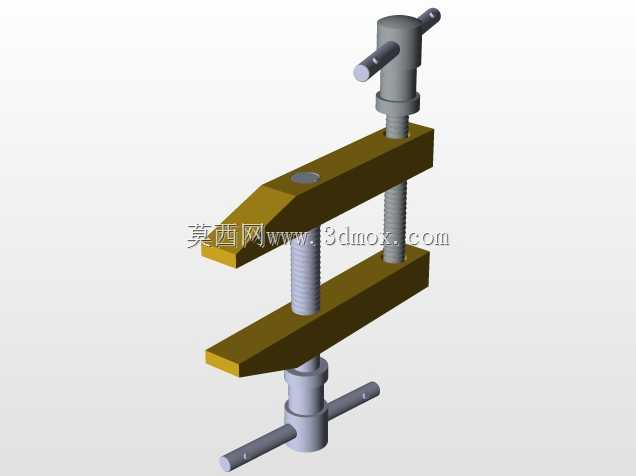

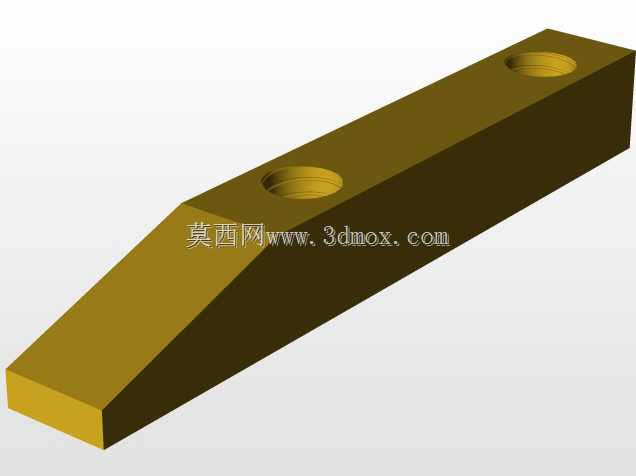

　　这类双螺杆结构的手动夹钳，在机加工现场的小件装夹、维修工位的工件固定、装配环节的零件对位场景中使用频率极高，和常见的台虎钳不同，它不需要固定安装在工作台面上，可灵活移动到不同作业点位使用，尤其适合大型构件局部加工时的临时夹紧，或是野外维修作业中没有固定工装台的场景。从功能实现逻辑来看，它依靠两根平行布置的传动螺杆提供夹紧力，上下两个夹臂作为施力载体，两端的摇把结构分别对应两根螺杆的独立调节，可根据被夹工件的厚度、夹持面的平行度偏差单独调整单侧螺杆的进给量，避免单螺杆夹钳容易出现的夹臂偏斜、夹持力不均的问题，夹持过程中不会因为工件表面存在微小坡度就出现打滑、夹不紧的情况。设计过程中首先要考虑夹臂的受力变形量，夹臂采用长条形钢制结构，

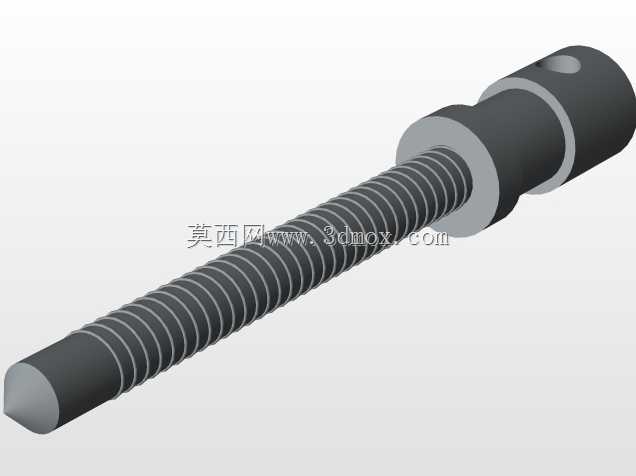

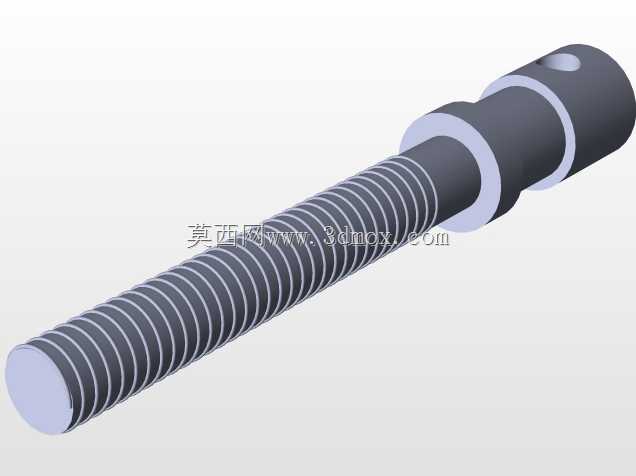

　　截面做了等强度优化，夹持端做了收窄处理，方便伸入狭窄的作业空间，和螺杆配合的螺纹孔位置做了局部加厚，避免频繁夹紧受力后出现螺纹滑牙、孔位开裂的问题；两根螺杆的轴线保持严格平行，中心距根据夹臂的长度做匹配设计，既要保证足够的夹持开度，也要避免螺杆间距过大导致夹臂受力时出现端部翘曲。螺杆的两端都设计了T型摇把结构，不需要额外配套扳手，徒手就可以转动施力，摇把和螺杆的连接采用贯穿销钉固定，承受大扭矩时不会出现打滑脱落，螺杆和夹臂接触的端面做了圆角过渡，减少转动时的摩擦阻力，长期使用也不会出现端面磨损导致的进给卡顿。从安装和使用边界来看，这款夹钳不需要额外的安装基座，本身就是独立的夹紧单元，夹持开度可以通过螺杆的进给量在较大范围内调节，

　　最小可以夹持薄片状的钣金零件，最大开度可以覆盖常规中小型机械零件的夹持需求，整体外形没有突出的尖锐棱角，作业过程中不会剐蹭操作人员或是周边工件。实际使用时，先转动两端摇把将夹臂开度调整到略大于被夹工件的厚度，将夹钳跨放在工件需要夹紧的位置，再交替转动两个摇把逐步施加夹紧力，直到工件被完全固定不会移位，夹紧后螺杆具备自锁特性，不会因为作业过程中的振动出现松脱，不需要额外加装锁止结构。夹臂的夹持面没有做额外的齿纹处理，适合夹持表面精度要求较高的零件，不会在工件表面留下压痕，要是需要夹持表面光滑的工件，也可以自行在夹持面加装橡胶垫、铜皮等缓冲附件，不会破坏夹钳本身的结构强度。和常见的单螺杆G字夹相比，这款双螺杆结构的夹钳夹持力分布更均匀，

　　夹持大尺寸工件时不会出现夹臂歪斜的问题，两个施力点的设计让夹紧后的稳定性更好，即使承受一定的侧向力也不会出现夹钳移位的情况，不管是用于工件粘接时的压合固定、焊接时的工件对位，还是钻孔、打磨时的临时固定，都能提供足够的夹持可靠性。设计时还考虑了不同操作习惯的使用需求，上下两端的摇把尺寸保持一致，不管是从上方还是下方操作都可以顺畅转动螺杆，螺杆的螺距选择了适中的参数，既保证了进给效率，不需要转动太多圈就能达到需要的开度，也能保证手动施力时可以获得足够的夹紧力，不需要借助加力杆就能满足常规作业的夹紧力需求。整体结构没有多余的复杂零件，日常维护只需要定期在螺杆螺纹位置涂抹润滑脂，就可以保证长期顺畅使用，即使出现螺纹磨损的情况，也可以单独更换螺杆零件，不需要整体报废，维护成本极低。
