带安装支架的弹性缓冲活塞执行机构

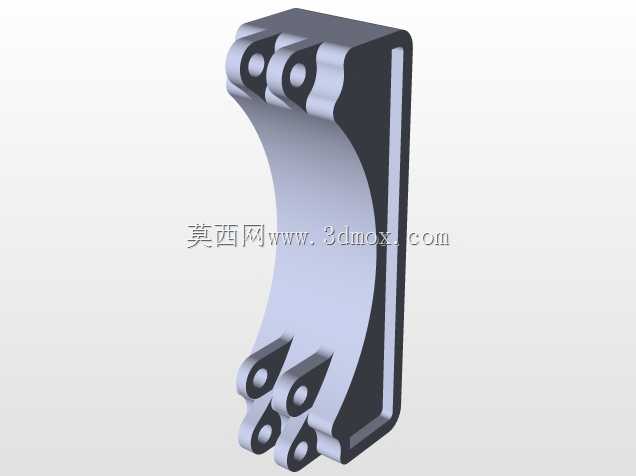

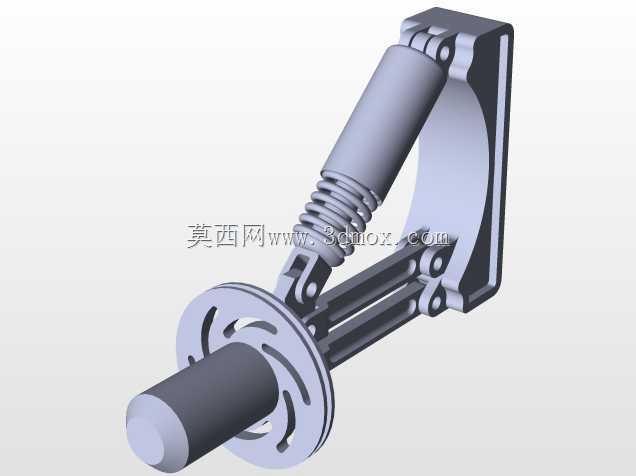

　　这套带安装支架的弹性缓冲活塞组件，常被集成在中小载荷的气动执行回路、轻载缓冲支撑工位以及需要往复直线动作的工装夹具单元中，在自动化生产线的工件避让工位、小型压力设备的缓冲限位段、输送线的末端阻挡机构里都能见到同类结构的应用。不同于常规无缓冲的刚性活塞结构，这套组件在活塞推杆与安装基座之间集成了圆柱螺旋压缩弹簧，能够在活塞伸出到极限位置或者受到外部反向冲击载荷时，通过弹簧的压缩形变吸收瞬时冲击能量，避免刚性碰撞导致的推杆变形、密封件损坏或者连接工位的工件磕碰损伤。从结构设计逻辑来看，整个组件采用侧装式L型安装基座作为承载主体，基座的立面预留了两组同轴铰接孔位，用于连接驱动端的连杆或者摆臂结构，基座的平面段则作为活塞组件的导向支撑载体，

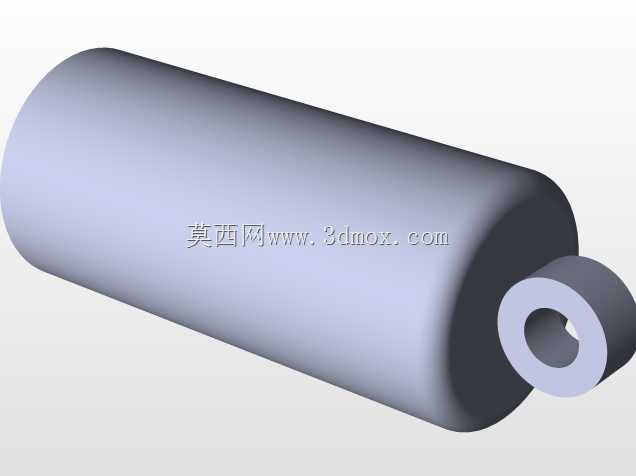

　　活塞缸体通过铰接耳座与基座立面连接，允许缸体在小角度范围内随动偏转，抵消安装过程中存在的同轴度误差，避免推杆出现卡滞磨损。推杆前端的带开槽法兰盘是作业执行端，盘面的三处弧形开槽既可以减轻法兰端的整体重量，也能作为安装调节位，适配不同规格的接触头或者推块，无需重新加工法兰端面即可调整接触面积。设计过程中重点考量了运动行程与安装边界的匹配关系，活塞的有效直线行程控制在弹簧可压缩行程的1.2倍范围内，保证弹簧在全行程内都能提供稳定的缓冲弹力，不会出现并圈失效或者预紧力不足的问题；安装基座的整体厚度根据活塞推杆的径向载荷计算选定，保证在承受最大侧向冲击时基座的形变值控制在0.05mm以内，避免铰接孔位出现偏磨。

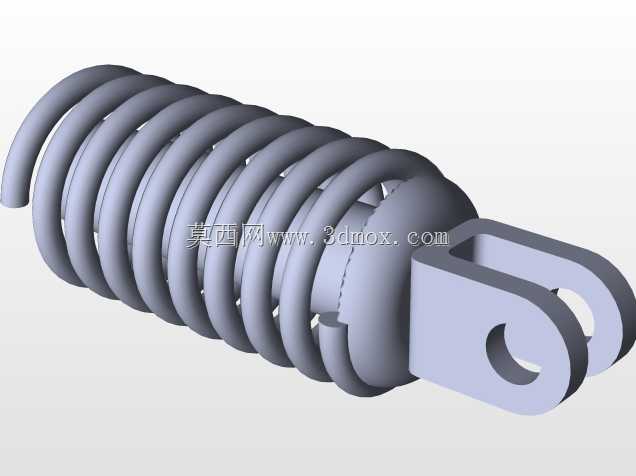

　　整个组件的铰接位置都采用了间隙配合的销轴连接，销轴表面做了硬化处理，降低长期往复摆动带来的磨损量，弹簧的两端都做了并圈磨平处理，保证弹簧受压时不会出现偏斜侧弯，避免弹簧与缸体外壁发生摩擦剐蹭。在实际安装使用时，L型基座的底面可以通过螺栓直接固定在设备的安装面板上，也可以通过侧面的铰接孔配合摆臂实现随动式安装，适配不同设备的安装空间要求；推杆前端的法兰盘可以根据实际作业需求更换橡胶缓冲头、尼龙推块或者金属压头，分别对应软接触缓冲、刚性推料或者压装作业的不同场景。整套结构没有复杂的异形加工件，大部分零部件都可以采用常规的车削、铣削工艺完成加工，维护时仅需定期检查铰接销轴的磨损量以及弹簧的弹力衰减情况，更换易损件即可恢复组件的工作性能，

　　不需要整体拆解整个结构，大幅降低了现场维护的时间成本。在气动驱动的场景下使用时，缸体的进出气接口可以直接连接设备的气路控制系统，通过电磁阀控制活塞的伸出与缩回动作，弹簧的缓冲力可以根据实际工况需求，通过更换不同刚度的弹簧进行调整，不需要改动其他结构件即可适配不同载荷的作业需求。
