卡尔马式多连杆齿轮复合搅拌混合机构

　　这套复合搅拌混合机构的设计初衷，是解决常规搅拌设备在高粘度多相物料混合过程中，存在的搅拌盲区大、剪切力分布不均、物料挂壁残留多的实际工况痛点，目前在精细化工配料、食品浆料均质、特种涂料混配这类对混合均匀度要求较高的生产场景中，这类复合运动机构的应用占比正在逐年提升。从实际落地的工况来看，常规的单轴定速搅拌结构，在处理固含量超过30%的粘稠浆料时，往往会出现桶中心区域物料随桨叶同步公转、近壁面物料流速过慢的分层问题，而这套机构通过多组传动副的配合，让搅拌执行端同时完成公转、自转、往复横移三个维度的复合运动，能够在整个搅拌桶的容积范围内形成无死角的紊流场，避免物料在局部区域长期滞留导致的混合不均。

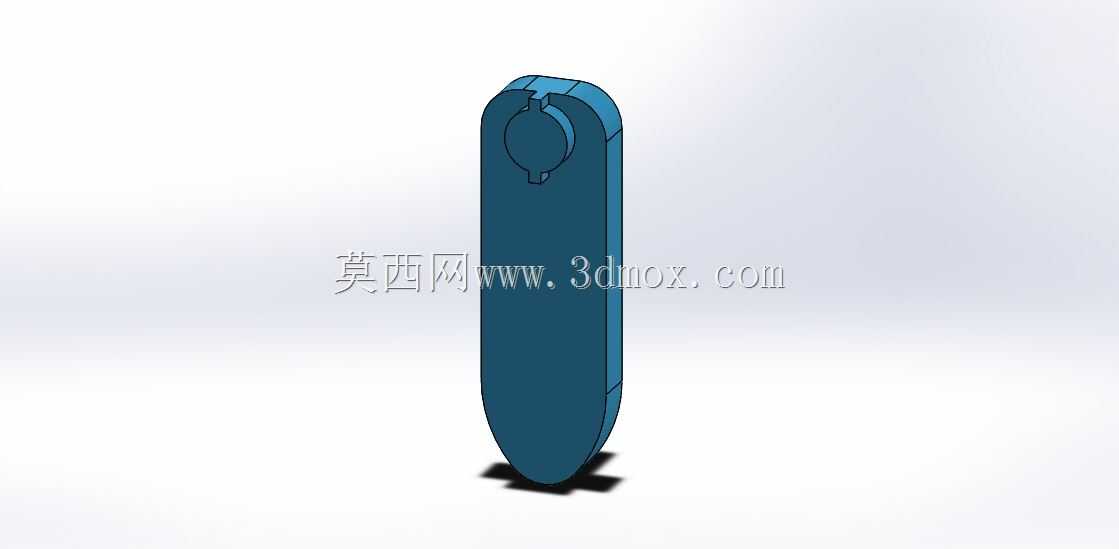

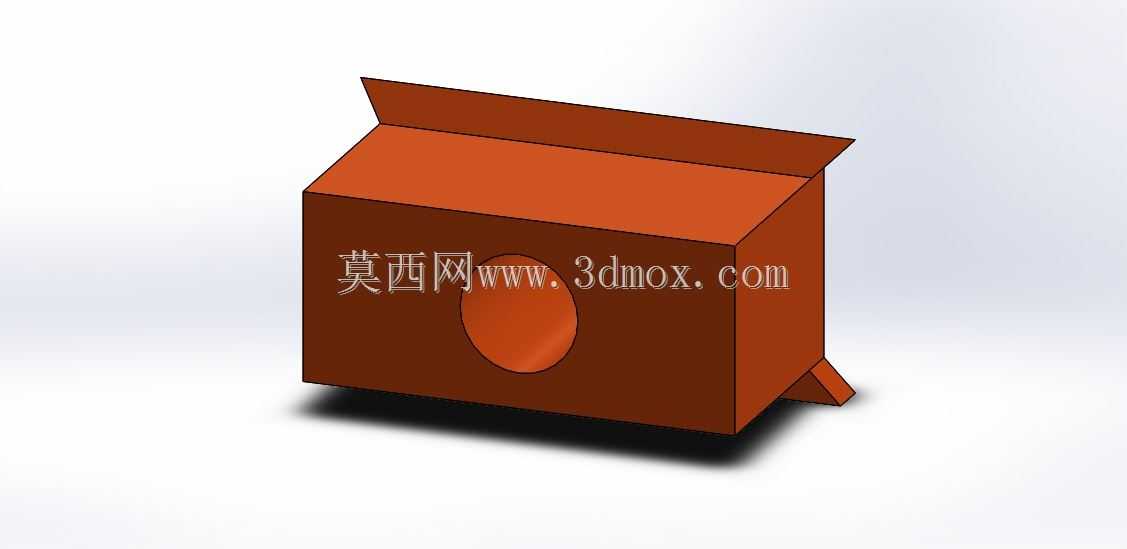

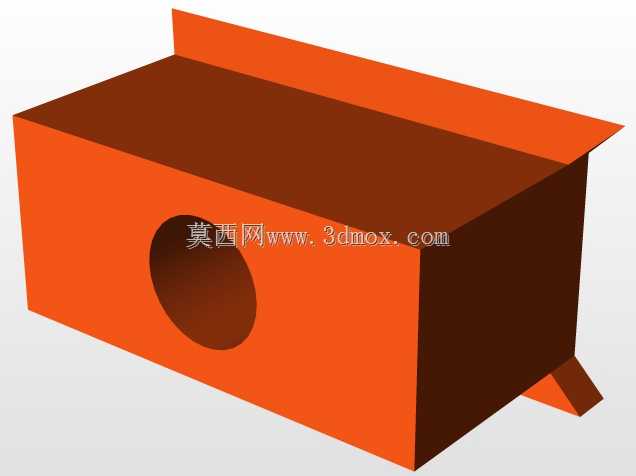

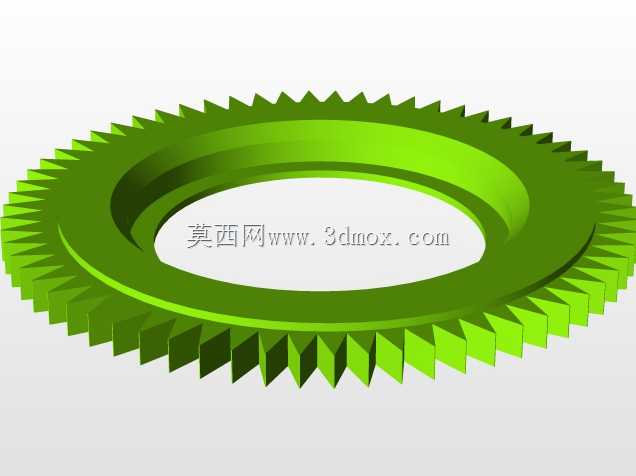

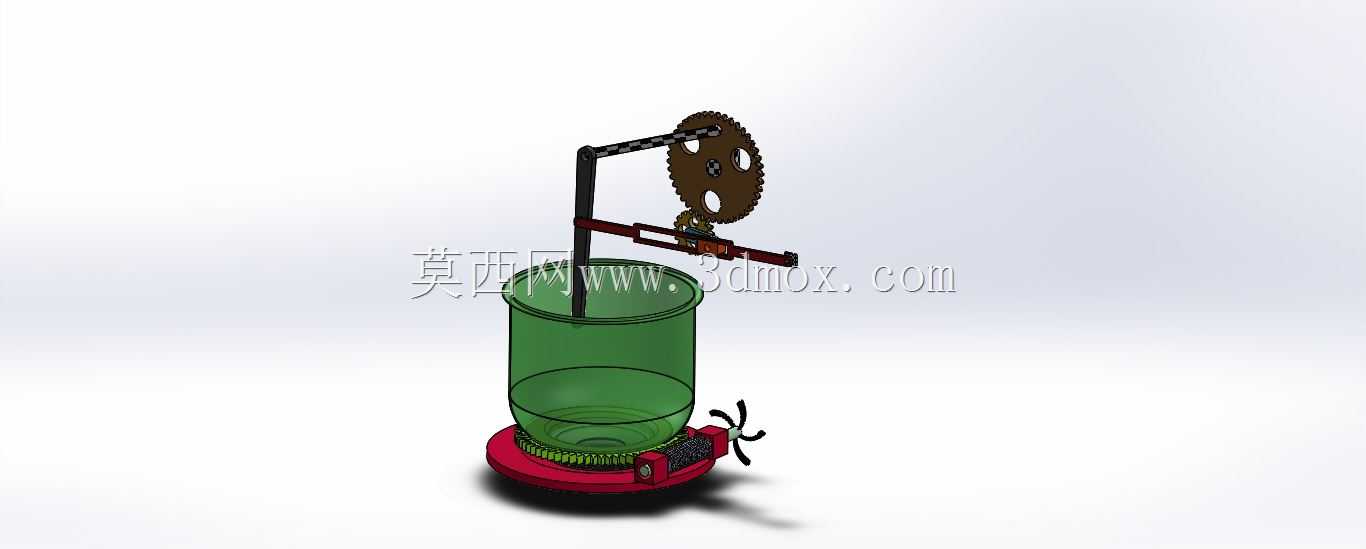

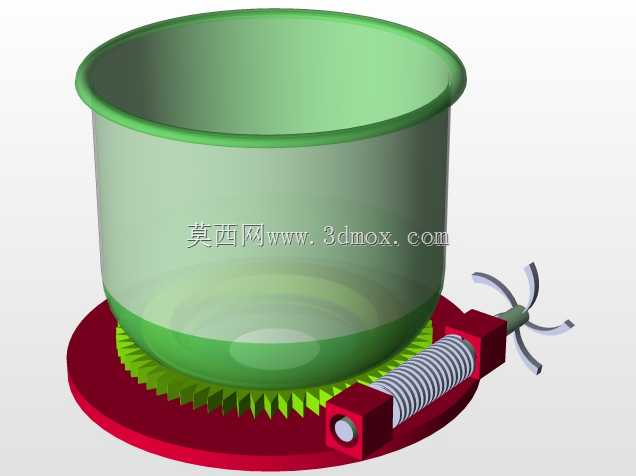

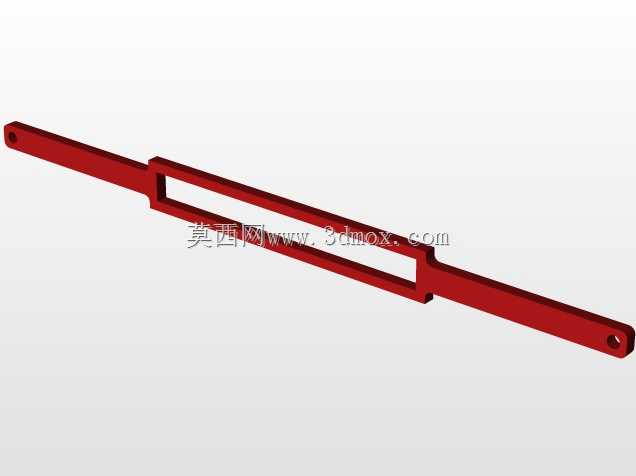

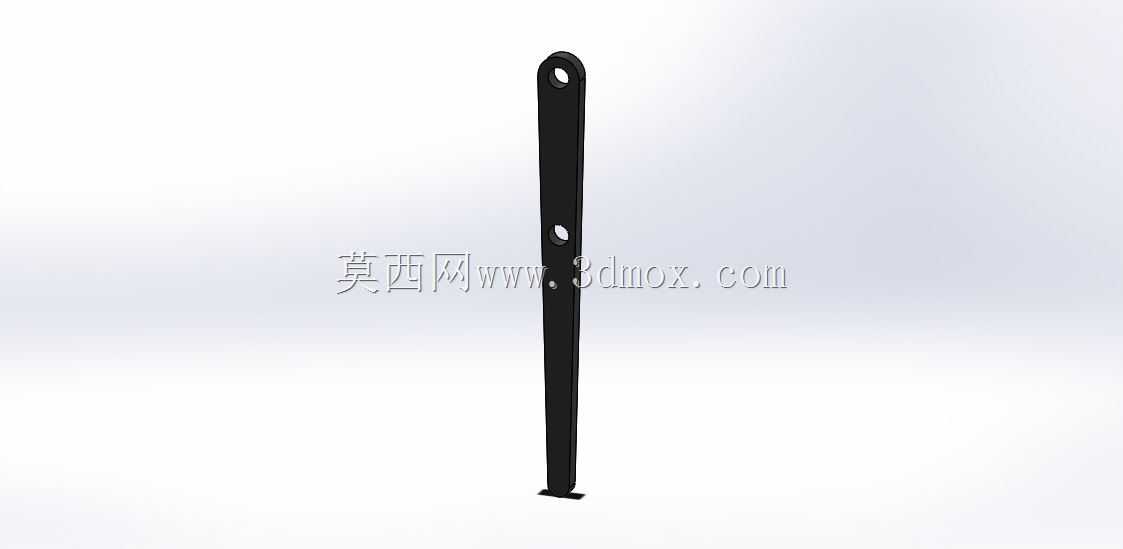

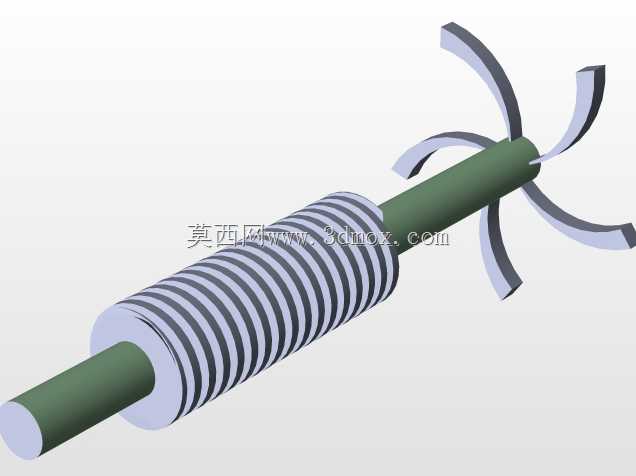

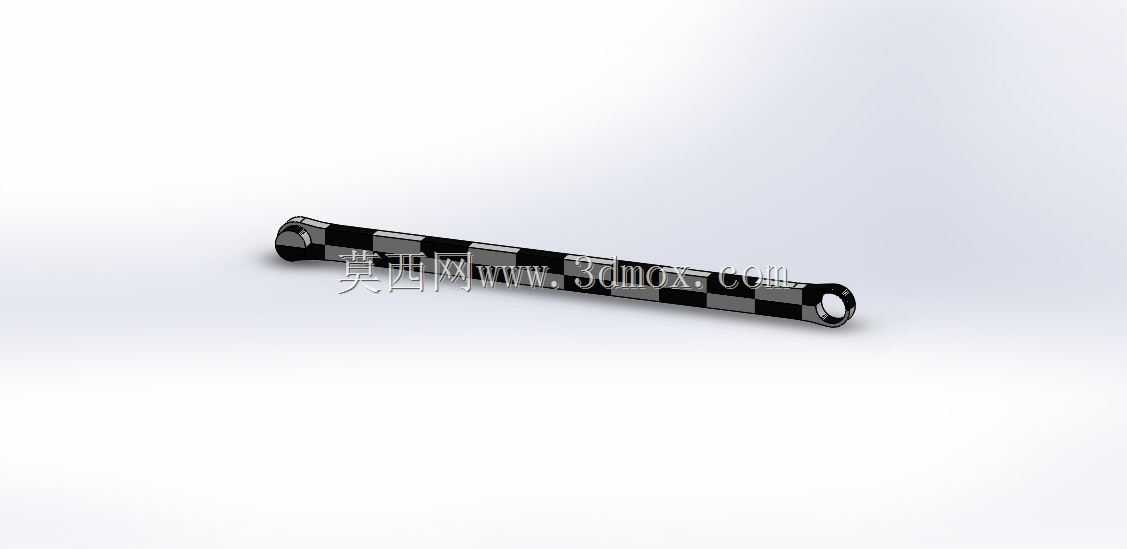

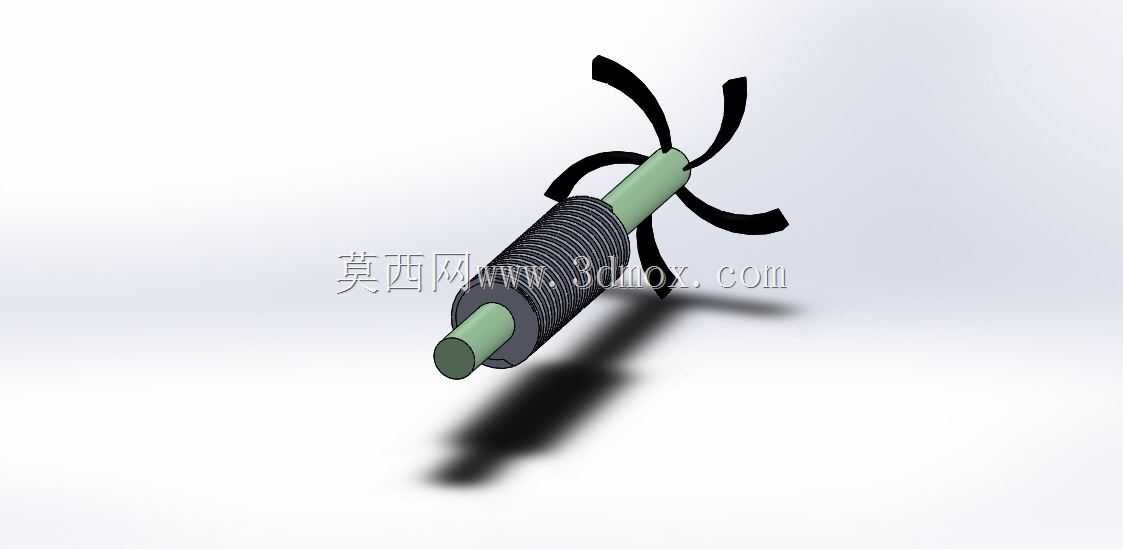

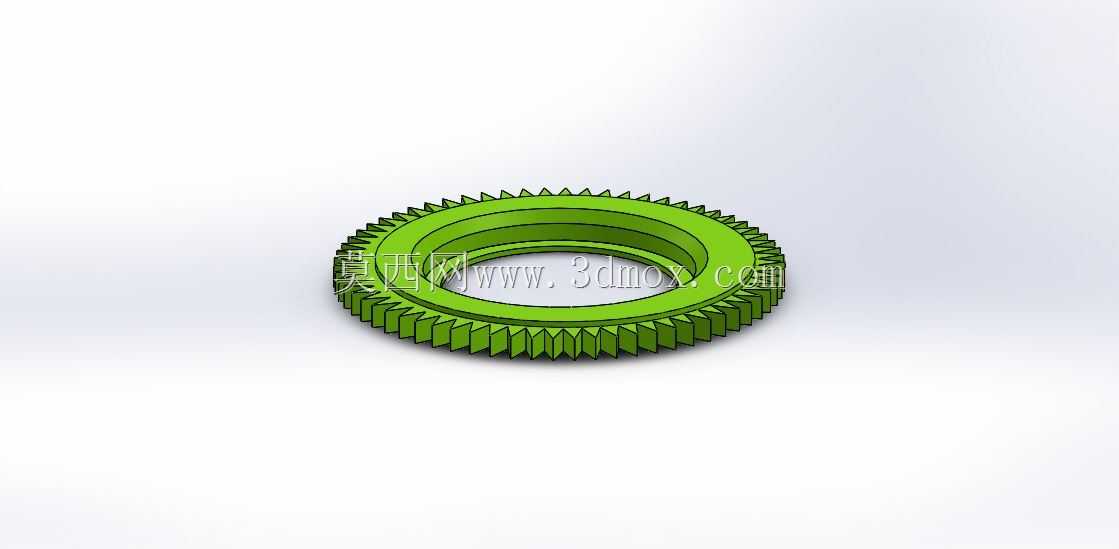

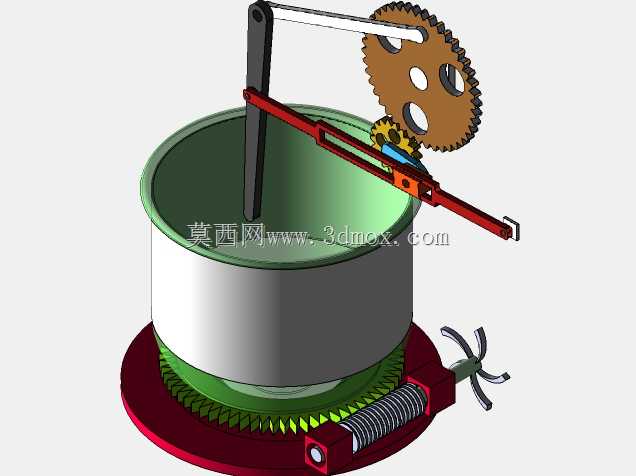

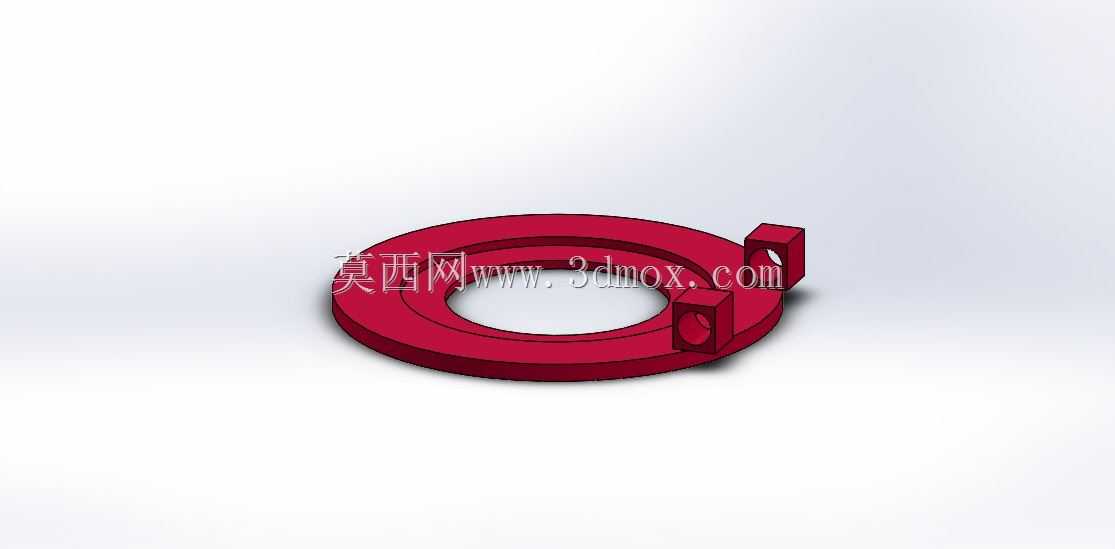

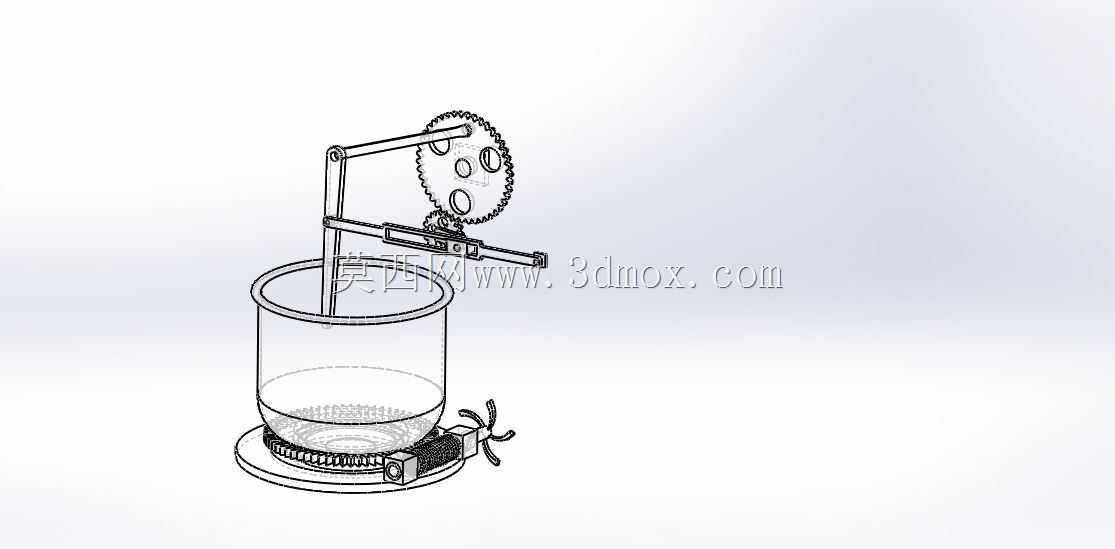

　　从传动链路的设计逻辑来看，这套机构没有采用复杂的电控多轴驱动方案，而是完全通过机械结构的配合实现复合运动输出：底部的端面齿轮与侧置的蜗杆配合，带动整个上部搅拌支架绕桶体中心做低速公转，上部的圆柱齿轮组在随支架公转的同时，与固定齿圈啮合产生自转运动，再通过曲柄连杆结构将旋转运动转化为横向搅拌杆的往复直线运动，整套传动链仅需单动力输入即可实现三个维度的运动输出，既降低了设备的制造成本，也减少了多电机协同控制带来的故障点，更适合在有防爆要求、高湿度高粉尘的恶劣生产场景下长期稳定运行。

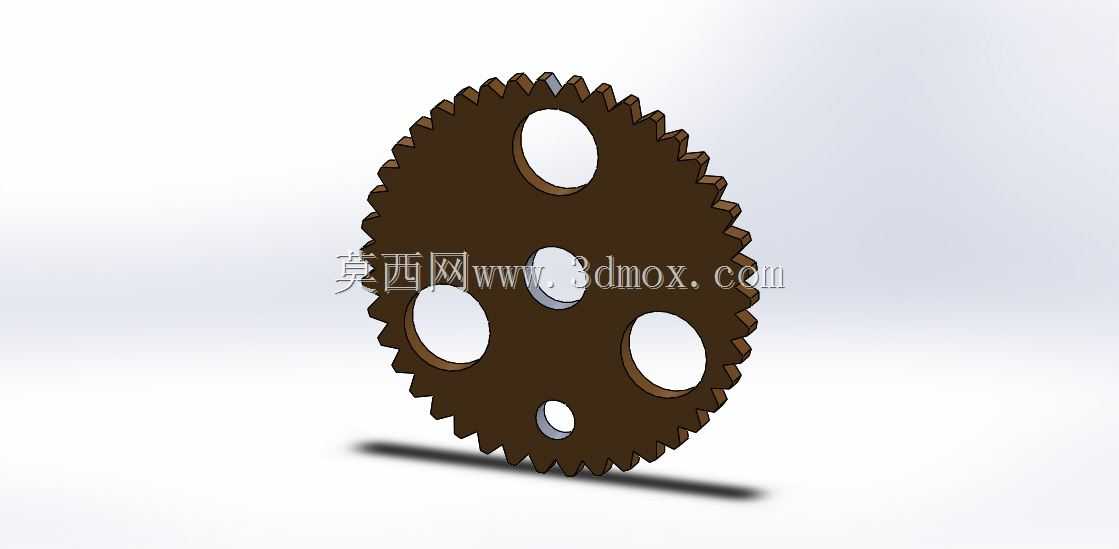

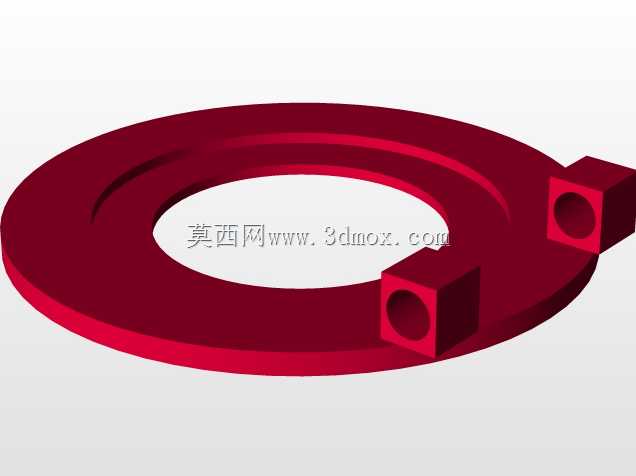

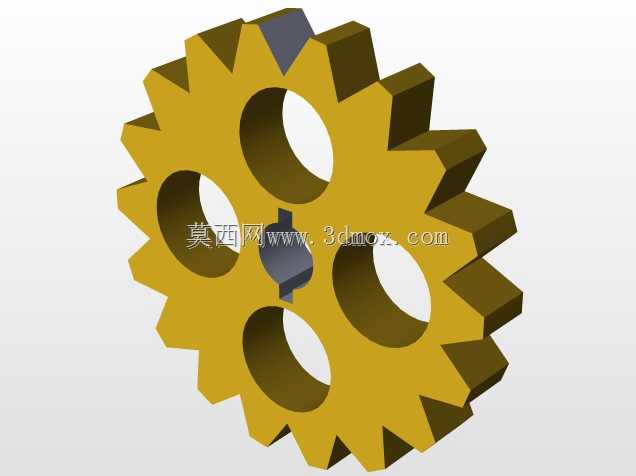

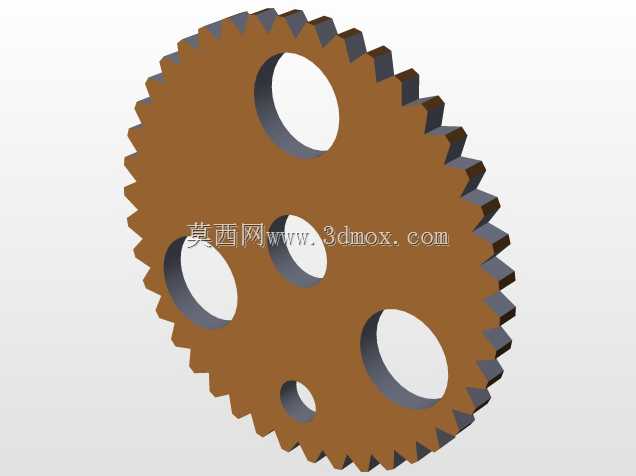

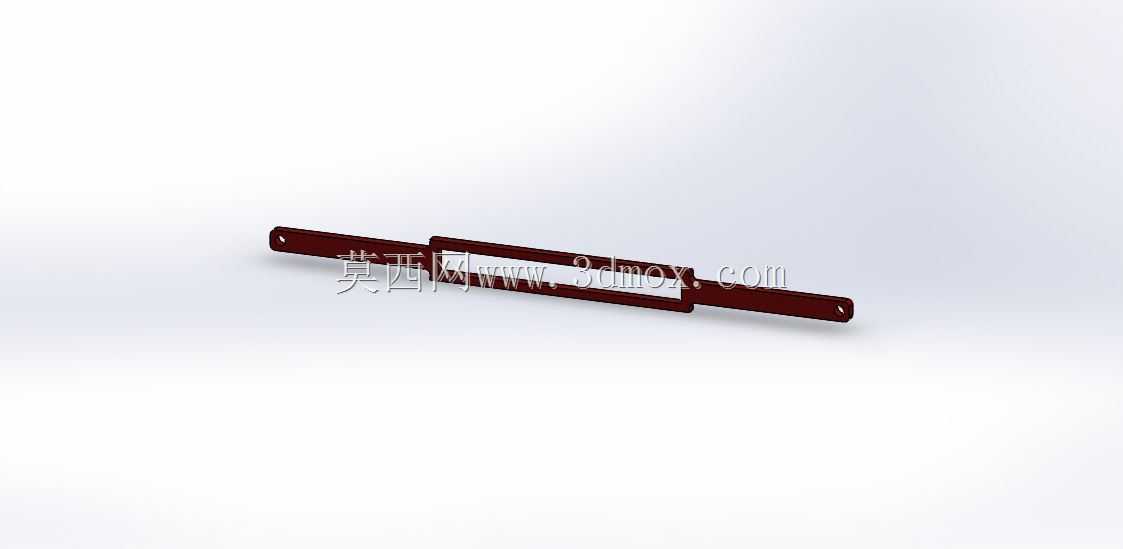

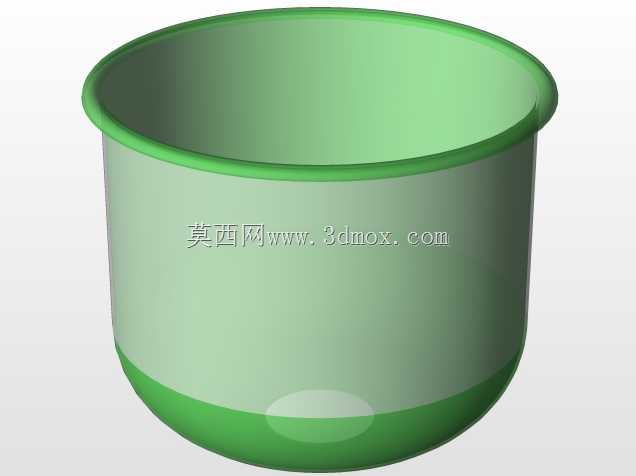

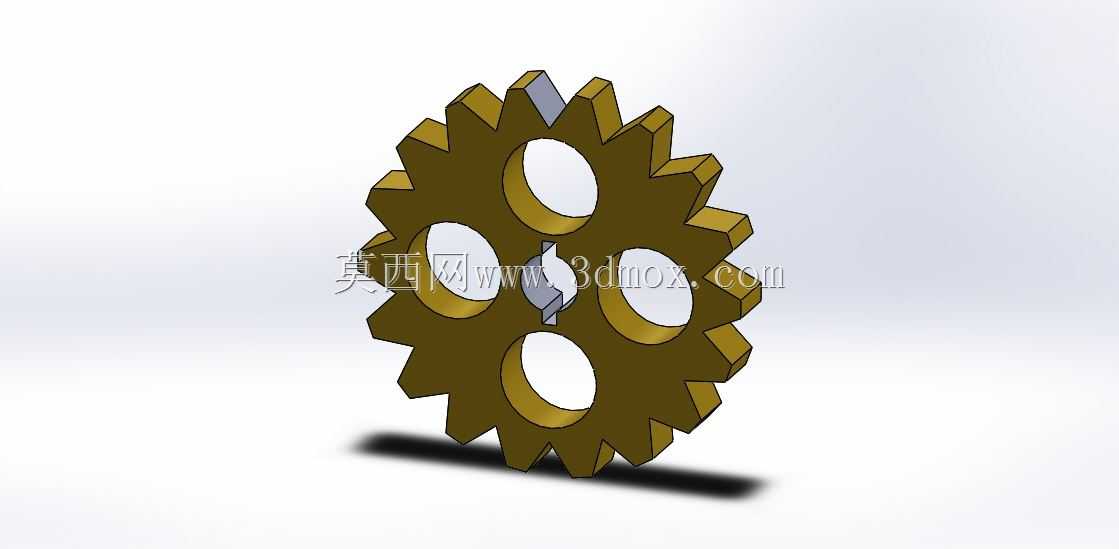

　　在结构设计的细节处理上，搅拌杆的行程做了针对性的限位设计，横移的最大距离刚好覆盖桶体内壁到中心的径向范围，搅拌桨叶的下探深度距离桶底预留了15mm的安全间隙，既避免运动过程中桨叶与桶壁、桶底发生刮蹭，也能保证底部沉积的重质物料被充分搅动；上部的齿轮传动组全部做了开放式的减重孔设计，在保证轮齿啮合强度的前提下降低了运动部件的整体重量，减少了公转过程中的偏转动量，降低了支架支撑轴承的径向载荷。安装边界方面，这套机构的整体安装法兰尺寸与常规的同容积搅拌桶上盖安装位完全兼容，不需要对现有生产线上的桶体结构做额外改造，输入轴的连接端采用标准的平键接口，可以直接匹配常用的减速电机输出端，现场安装时仅需要调整支架的水平度，保证齿轮啮合侧隙在0.1-0.3mm的合理区间内，即可投入正常使用。

　　从实际运行的参数匹配来看，这套机构的公转转速设计在15-30rpm区间，横移往复频次与公转转速保持固定的传动比，不会出现运动节奏紊乱的问题，针对不同粘度的物料，仅需要调整输入端的减速比，改变整体的运行转速，就可以适配不同的混合工艺要求，不需要对核心结构做改动。在日常维护层面，所有的传动啮合位置都预留了润滑注油点，支撑位置采用的是标准密封轴承，易损件的通用性极强，不需要定制特殊规格的配件，能够大幅降低设备长期运行的维护成本。相较于传统的行星搅拌结构，这套机构额外增加的横向往复运动，能够在物料内部形成周期性的横向剪切力，对于容易结团结块的粉体-液体混合场景，能够更快地将团聚的物料打散，缩短整体的混合工艺时长，实际生产测试中，同等容积下处理同类型物料的混合效率比常规行星搅拌结构提升27%左右，物料混合后的均匀度偏差可以控制在2%以内，完全满足高端配料场景的工艺要求。
