势能转电能齿轮传动发电机构

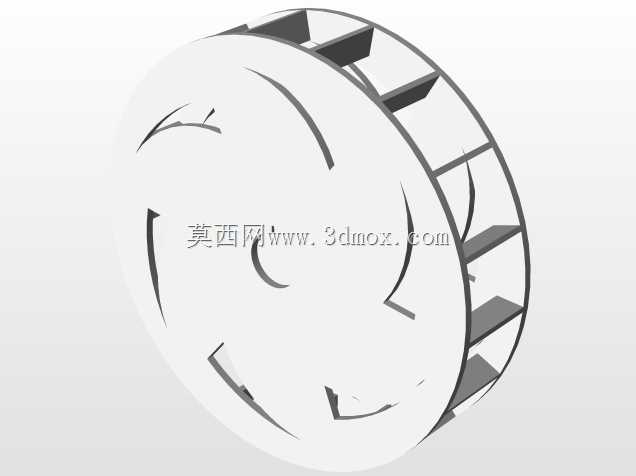

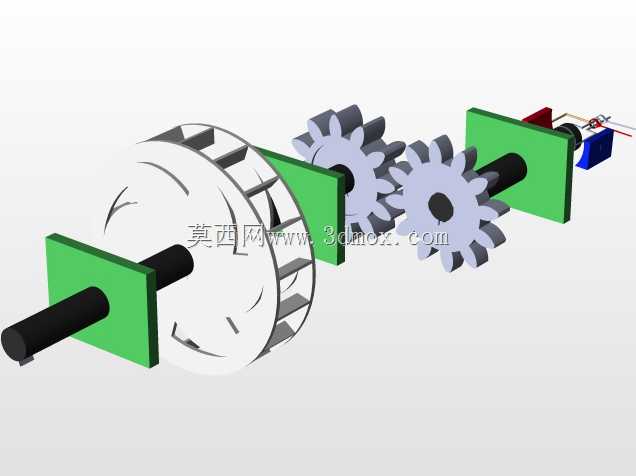

　　这套传动转换机构的核心作用是将输入侧的势能通过机械传动路径转化为旋转机械能，最终驱动末端发电单元输出电能，常见于小型分布式能量回收场景、低功耗自供电传感装置配套动力端，也可作为教学演示机构用于能量转换原理的具象化展示。从结构布局来看，输入侧采用带径向叶片的轮式结构作为势能接收端，可适配重力势能、流体冲击势能等多种势能输入形式，当外部势能作用于叶片轮时，轮体带动同轴的主动齿轮产生旋转扭矩，通过两级外啮合直齿轮组完成转速与扭矩的匹配调整，最终将动力传递至末端的发电组件，完成能量形式的转换。设计过程中优先考虑了传动路径的同轴度控制，所有旋转轴均通过立式支撑座完成定位，支撑座采用平板式安装基面，可直接固定在设备安装基板上，

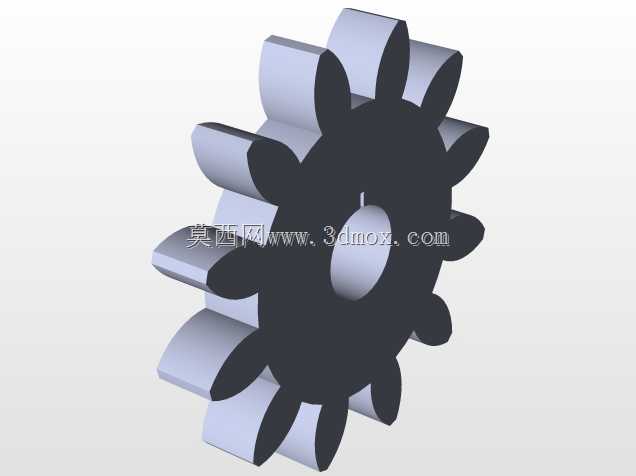

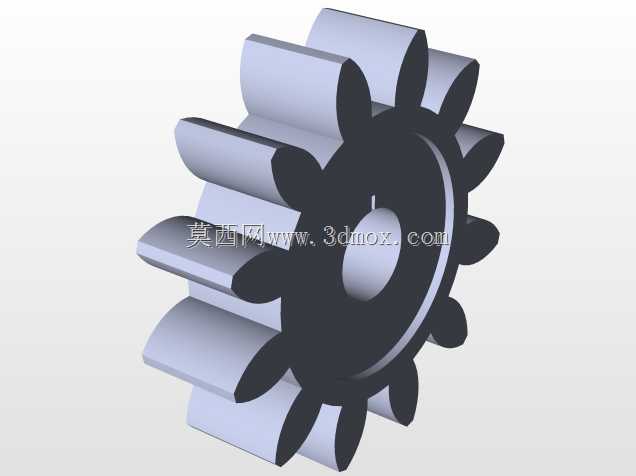

　　安装基面预留的固定孔位适配常规M4-M6规格的紧固件，安装时需保证两个支撑座的轴孔同轴度误差控制在0.05mm以内，避免齿轮啮合过程中出现偏载、卡滞问题。齿轮组采用标准渐开线直齿圆柱齿轮设计，啮合侧隙按照0.1-0.15mm的常规传动要求预留，既保证传动过程无明显回差，也避免加工误差导致的装配干涉，两级传动的速比匹配经过扭矩核算，可保证输入侧低转速大扭矩的势能输入经过增速后，达到发电单元所需的额定工作转速区间。叶片轮的叶片采用径向直伸布局，可最大化接收垂直于轮面的势能冲击，叶片边缘做了倒钝处理，避免装配过程中出现锐边划伤，轮体与主轴采用键连接传递扭矩，键槽位置对称度误差控制在0.03mm以内，保证高速旋转时的动平衡性能。

　　整个机构的轴向安装尺寸从输入轴端到发电组件末端控制在合理区间，径向尺寸以最大直径的叶片轮为边界，安装时需预留至少10mm的周边操作空间，方便后续的维护与齿轮啮合间隙调整。支撑座的绿色标识部分为绝缘安装层，可避免发电组件的微弱电流通过金属安装基板传导造成损耗，同时也能隔绝外部静电对发电单元输出稳定性的干扰。末端发电组件与输出轴采用联轴器直连，无额外传动环节，可最大程度降低传动过程中的机械损耗，提升能量转换效率。在实际应用场景中，这套机构可搭配重力落锤、小型水流冲击装置、风压接收装置等不同势能输入源，适配野外无供电场景下的低功耗监测设备供电需求，也可集成到工业设备的余能回收单元中，将设备运行过程中散落的重力势能、

　　流体余压转化为电能补充设备自身供电。建模过程中所有配合面均按照实际装配公差预留间隙，齿轮的齿形参数符合通用机械加工标准，可直接导出工程图用于零件加工，装配体的配合关系完全还原实际装配逻辑，不存在过定义或干涉问题，可直接用于运动仿真验证传动逻辑的合理性。
