六辐式传动叶轮结构设计

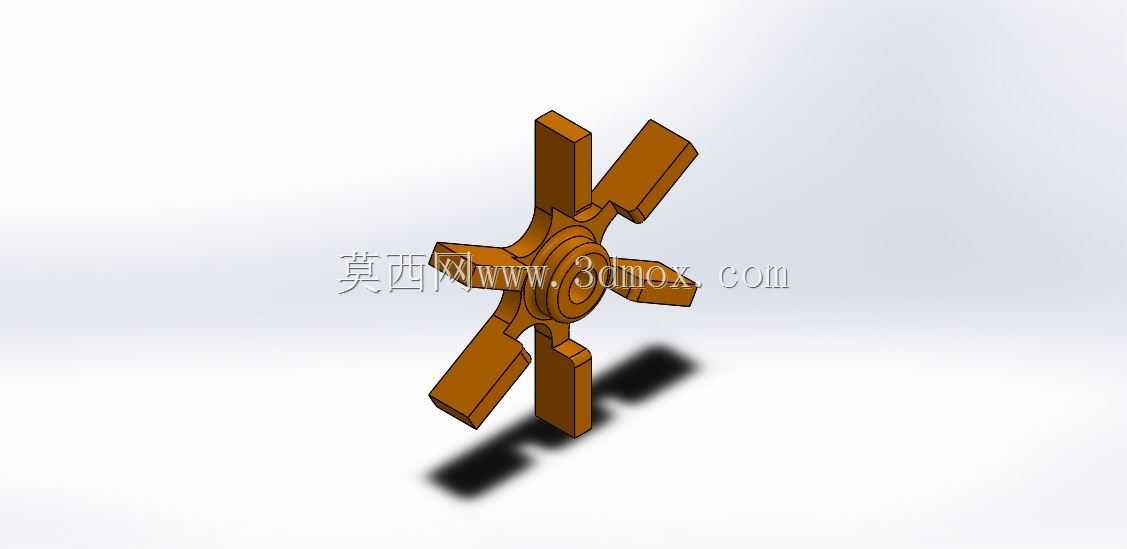

　　这类六辐式轮体结构，常被应用在低载荷流体搅拌、轻量传动换向、小型物料拨送的工况场景中，比如小型有机玻璃材质的流体试验装置里，就会用到这类结构作为搅拌端的执行件，依靠六根均匀分布的辐条在转动过程中切割流体，带动腔体内介质形成稳定的周向流动，不会因为辐条数量过少导致流场出现明显的紊流断层，也不会因为辐条过密增加不必要的转动阻力。从实际使用的角度看，这类轮体的中心是带台阶的安装孔位，孔位的同轴度公差需要控制在0.02mm以内，才能保证和驱动轴装配后不会出现径向跳动，避免转动过程中辐条剐蹭腔体内壁，尤其是在有机玻璃材质的可视化试验装置中，腔体内壁的间隙通常只有1-2mm，一旦出现径向跳动，很容易刮花透明腔体的内壁，影响试验过程的观测效果。

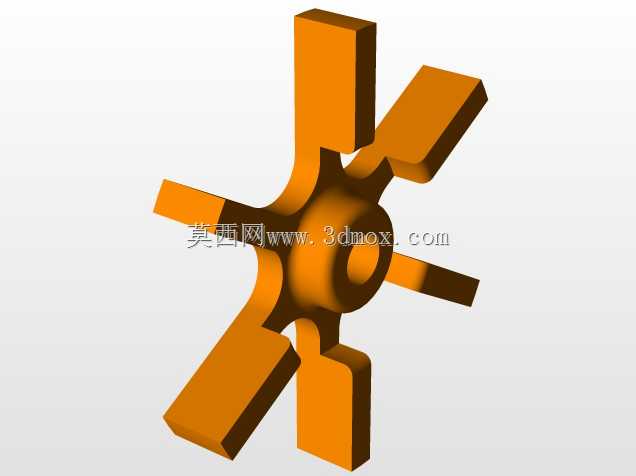

　　设计这类结构的时候，首先要确定中心轮毂的厚度，轮毂的轴向尺寸需要比辐条的轴向厚度多出2mm左右，一方面是为了给紧定螺钉预留足够的螺纹啮合长度，保证轮体和驱动轴连接的可靠性，另一方面也能增加轮毂和轴的接触面积，减少传动过程中的应力集中，避免长期转动后轮毂位置出现开裂。六根辐条采用等角度均匀分布的布局，相邻两根辐条之间的夹角严格控制在60度，每根辐条的截面采用矩形结构，棱边位置做了R0.5mm的圆角过渡，一方面是为了减少转动过程中的风阻或者流体阻力，另一方面也能避免应力集中在棱边位置，尤其是在采用脆性的有机玻璃材质加工时，圆角过渡能大幅降低零件受冲击时开裂的概率。辐条和中心轮毂的连接位置做了渐变的加厚过渡，从辐条的根部到轮毂位置，

　　厚度逐渐增加30%左右，这个过渡段的长度控制在5mm，能有效分散转动时辐条根部受到的弯曲应力，避免设备启停瞬间的扭矩冲击导致辐条从根部断裂。从安装边界来看，这类轮体的最大回转直径需要根据配套的腔体尺寸来确定，通常轮体的最大外圆和腔体内壁之间预留1.5-2mm的间隙，既不会因为间隙过大导致边缘位置的介质无法被有效带动，也不会因为间隙过小导致加工或者装配误差带来的运动干涉。轮体的轴向总厚度需要控制在腔体轴向安装空间的三分之一以内，保证转动过程中不会和腔体的前后端盖发生剐蹭，同时也能让介质在辐条的带动下形成轴向的循环流动，提升搅拌或者拨送的效果。在实际选型应用中，如果是用于流体搅拌场景，辐条的端面可以做微小的倾斜角度，

　　倾斜角度控制在3-5度，转动时就能带动介质形成一定的轴向推力，让腔体内的介质混合更均匀；如果是用于轻量传动的场景，比如小型设备的拨料轮，辐条的外端面可以做微小的圆弧凹槽，和被拨送的物料外形匹配，提升拨送的稳定性，避免物料在拨送过程中打滑。这类结构的材质选择也需要结合使用场景确定，比如用于可视化流体试验时选用有机玻璃材质，能直观观测到流场的变化；如果是用于普通工业场景的拨料或者传动，可以选用尼龙或者铝合金材质，提升零件的耐磨性能和结构强度，延长使用寿命。建模过程中，需要先绘制中心轮毂的旋转轮廓，通过旋转特征生成轮毂基体，之后在基准面上绘制单根辐条的拉伸轮廓，拉伸生成单根辐条后，通过圆周阵列的方式生成其余五根辐条，阵列时要严格保证阵列轴和轮毂的中心轴重合，避免辐条分布不均导致转动时出现动不平衡。所有的圆角过渡特征需要在实体生成后统一添加，避免过早添加圆角导致后续特征生成失败，同时要注意圆角的半径不能超过相邻壁面的最小厚度，避免出现壁厚不均的问题。完成建模后还需要做简单的动平衡校验，在软件中测算轮体的质心位置，保证质心落在中心轴线上，避免高速转动时出现振动，影响设备的运行稳定性。
