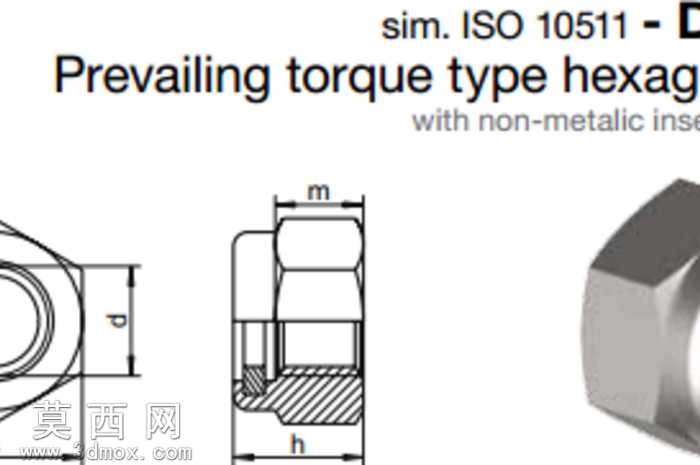

非金属嵌件六角锁紧螺母DIN985三维设计

本模型为符合DIN985标准的非金属嵌件型普遍扭矩六角锁紧螺母，建模过程严格遵循标准规定的尺寸参数，覆盖M3至M36全规格系列的尺寸基准，首先通过草图绘制六角外形的正六边形轮廓，标注对边宽度、对角尺寸等核心外形参数，再通过拉伸特征生成螺母基体的六角柱体结构，随后在内孔位置绘制螺纹牙型轮廓，通过螺旋线扫描切除生成标准内螺纹结构，保证螺纹参数与公制螺纹标准完全匹配。模型重点还原了螺母上端的非金属嵌件安装槽结构，通过旋转切除特征加工出嵌件的容纳腔体，再单独建模尼龙材质的非金属锁紧圈，装配至对应槽位，还原该类螺母依靠非金属嵌件抱紧螺纹实现防松的核心结构原理。建模过程中对螺母的倒角、端面圆角等工艺细节做了完整还原，包括螺母两端的45度导入倒角、六角棱边的去毛刺圆角，符合实际五金零件的加工工艺特征。材质设置上，螺母基体赋予碳钢材质属性，调整金属粗糙度参数模拟镀锌表面的哑光金属质感，非金属嵌件赋予尼龙材质属性，设置半哑光的塑料质感，区分两种材质的视觉差异。模型结构采用参数化建模方式，关键尺寸均关联标准参数表，可通过修改参数快速切换不同规格的螺母模型，所有特征的建模逻辑符合机械设计的常规建模流程，无冗余特征与破面问题，可直接用于装配验证、工程图导出、渲染展示等场景。结构设计上完整还原了该类锁紧螺母的防松原理结构，非金属嵌件的内径略小于螺纹大径，在装配时嵌件会被螺栓螺纹挤压产生形变，从而在螺纹副间产生持续的锁紧扭矩，实现防松效果，模型中嵌件与基体的配合间隙、嵌件的厚度尺寸均严格按照标准要求设置，保证结构还原的准确性。
