山地自行车辐条式行走轮结构设计

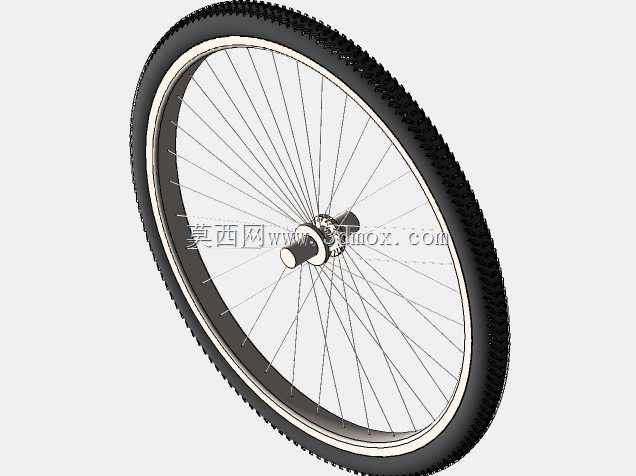

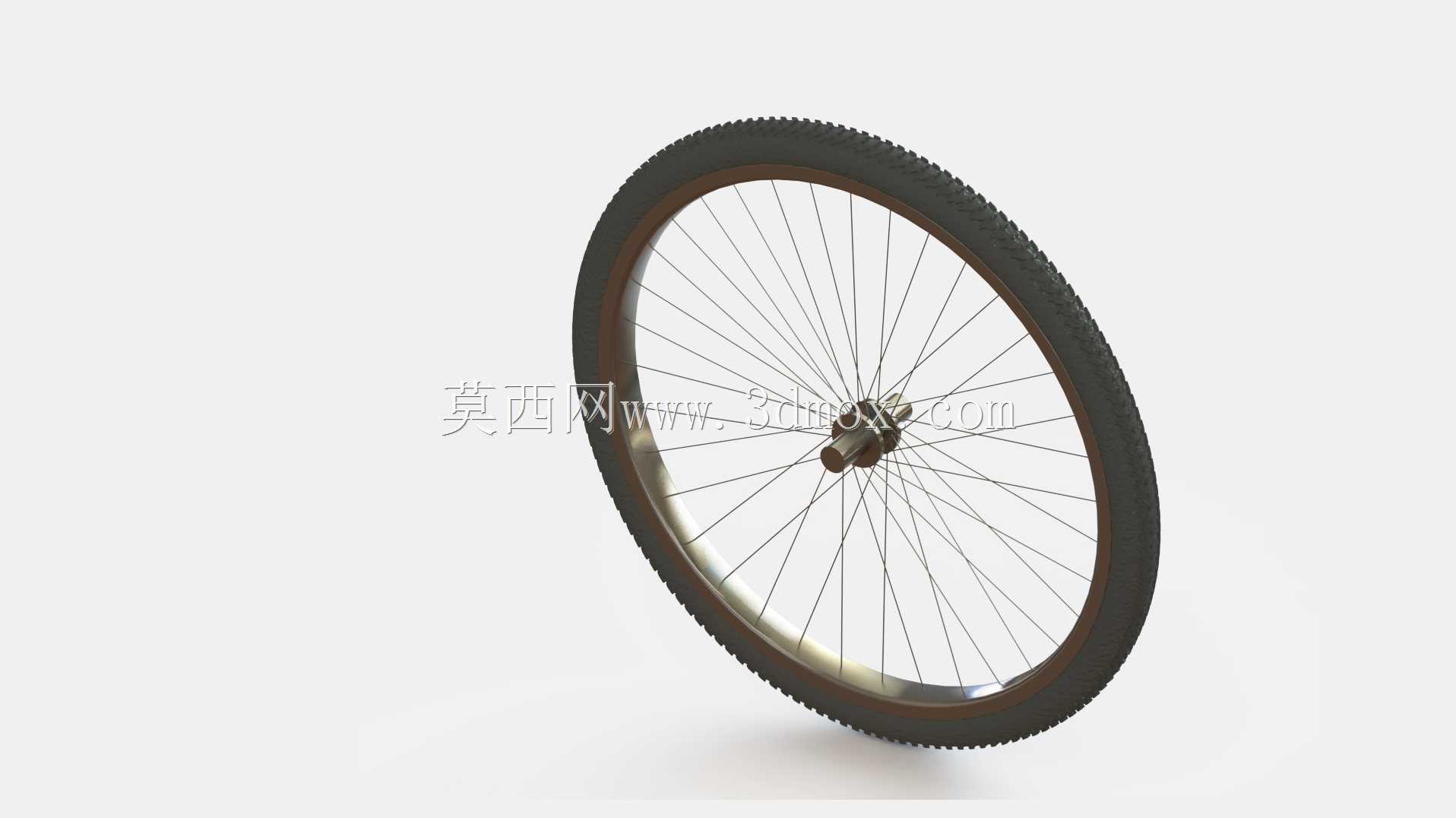

日常做非机动代步工具、户外骑行装备的结构设计时，车轮作为直接接触地面、承载整车载荷与骑行冲击的核心部件，其结构合理性直接决定骑行过程的操控稳定性、滚动阻力表现与长期使用耐久度，这款辐条式自行车轮的三维结构，完整还原了常规山地车行走轮的全部装配细节，可直接用于整车装配校验、轮组受力仿真分析或者骑行装备的改型设计参考。从实际应用场景来看，这类带深齿越野胎的轮组主要适配非铺装路面的山地骑行、郊野越野骑行场景，也可兼容城市通勤、短途代步的铺装路面使用需求，轮组需要同时承受垂直方向的骑乘者载荷、过坎时的瞬时冲击载荷、转向时的侧向倾覆力矩，以及制动过程中产生的周向剪切力，因此在结构设计时需要兼顾径向承载能力、侧向刚性与转动惯量的平衡。整个轮组的结构以中心花鼓为装配核心，花鼓内部预留了标准轴承安装位与轴杆穿装空间，可适配常规快拆轴或者桶轴的安装规格，花鼓两端的法兰盘上均匀分布辐条安装孔，孔位的角度与排布经过受力优化，通过交错排布的钢制辐条连接外侧轮圈，辐条采用常规的等径圆辐条结构，每根辐条端部都带有标准辐条帽，装配时可通过调整辐条帽的旋入深度调整单根辐条的张紧力，保证整个轮圈的圆度与端面跳动量控制在合理范围内，避免骑行过程中出现轮组偏摆、蹭刹车块的问题。外侧轮圈采用铝合金材质的双层圈结构，轮圈截面带有专门的胎唇安装卡槽，可牢固卡住外胎的胎边，防止低胎压越野时出现轮胎脱圈的风险，轮圈宽度适配1.95到2.1英寸宽度的山地越野外胎，也就是本次模型中装配的带块状深齿的橡胶外胎，外胎表面的凸起胎块可在松软泥土、碎石路面提供足够的抓地力，胎体内部预留了内胎安装腔，可兼容常规丁基胶内胎或者真空胎的改装需求。从安装边界来看，这款轮组的花鼓开档尺寸符合常规山地车的前叉/后叉安装标准，可直接适配市面上绝大多数硬尾山地车、软尾越野自行车的车架安装位，轮组整体外径与常规26寸山地车轮组尺寸匹配，装配后不会与车架前叉、后下叉以及挡泥板、碟刹夹器等周边部件产生运动干涉。设计过程中特意还原了辐条的交错编法，也就是常见的三交叉编法，这种编法可让辐条在承受驱动、制动扭矩时形成更稳定的力传导路径，相比径向编法能承受更大的周向载荷，更适合越野骑行的大扭矩输出场景，同时轮圈与花鼓之间的辐条排布形成均匀的网状受力结构，在遇到路面冲击时可通过辐条的微小弹性形变吸收部分震动，提升骑行过程的舒适性。在做整车装配校验时，可直接将该轮组模型导入整车装配体，验证轮组转动时与车架、刹车系统、传动系统的间隙是否合理，也可基于该模型做有限元受力分析，模拟不同体重骑手、不同冲击载荷下轮圈、辐条、花鼓的应力分布，找到结构薄弱点做针对性优化，比如调整辐条张紧力、加厚轮圈受力部位、优化花鼓法兰的结构尺寸等。另外这款轮组的结构也可作为改型设计的基础，比如更换更宽的胖胎适配雪地、沙滩骑行场景，或者更换更少辐条的结构适配城市通勤车的轻量化需求，也可调整花鼓结构适配碟刹、V刹等不同的制动系统安装需求，整个模型的各零件都做了独立的结构拆分，可单独对单个零件做参数调整，不需要重新构建整个轮组的基础结构，能大幅缩短轮组改型设计的建模周期。
