十字轴式万向传动连接结构

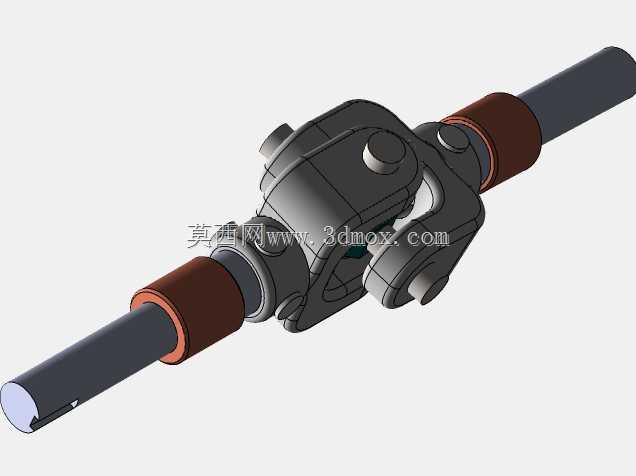

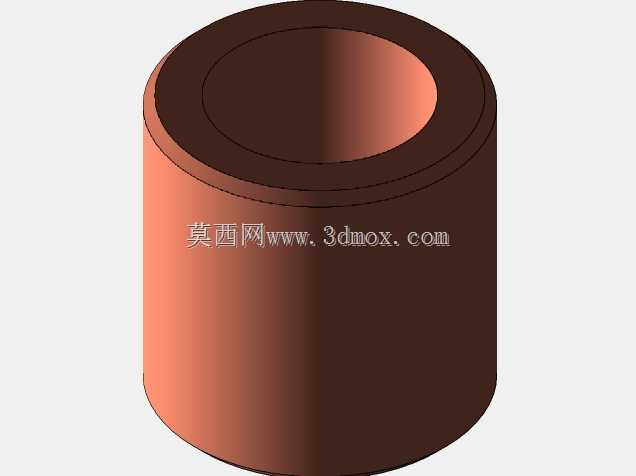

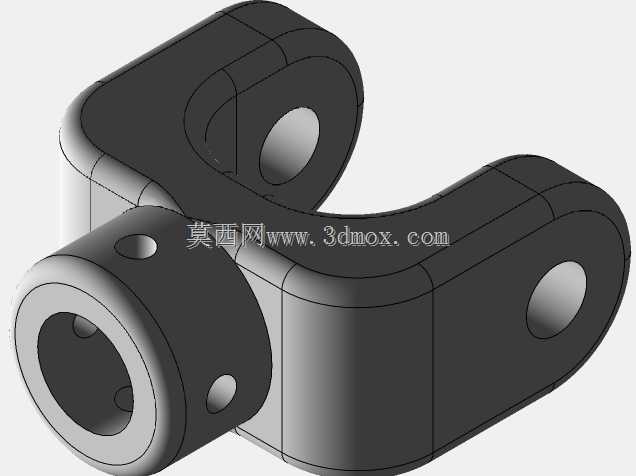

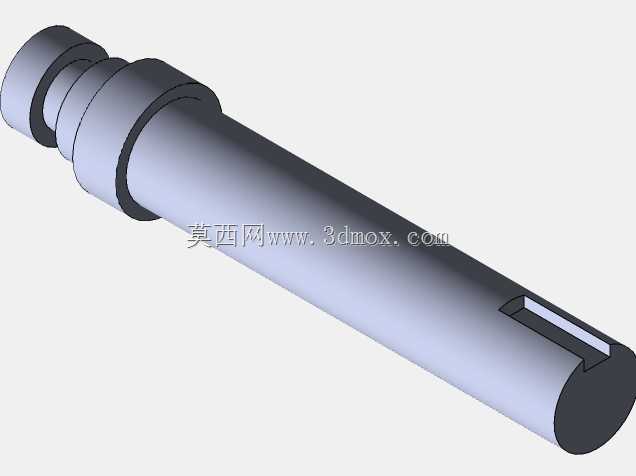

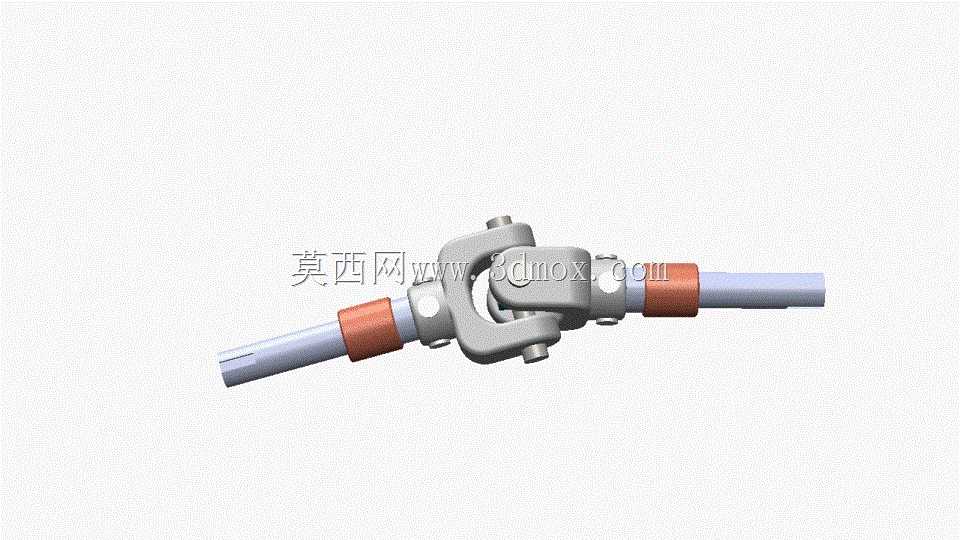

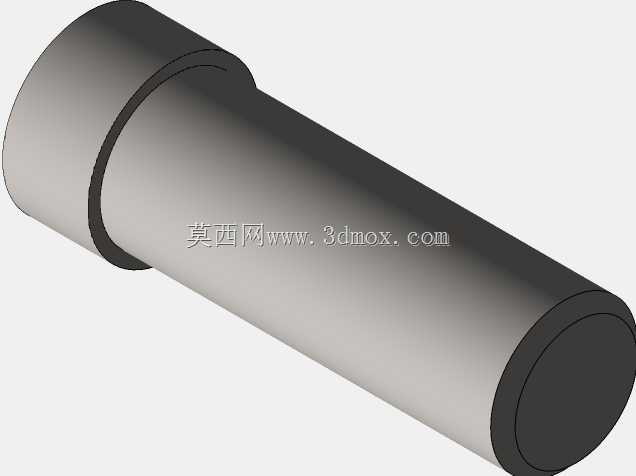

在跨轴系动力传递的工程场景里，这类十字轴式万向连接结构是解决两轴存在轴线夹角时扭矩传输的核心部件，常见于车辆底盘传动、工业设备长轴系补偿、农机动力输出端等位置，当主动轴与从动轴无法保证严格同轴、或是工作过程中两轴相对位置会出现动态偏移时，该结构可以在允许的角度偏差范围内持续稳定传递旋转运动与扭矩，避免刚性连接在轴系不对中时产生的附加弯矩、轴承过载甚至轴件断裂问题。从结构设计逻辑来看，该结构核心为十字交叉的传动销轴，两端分别连接两个带叉形耳座的轴接头，十字轴的四个轴颈与叉耳内的转动副配合，可分别绕两个互相垂直的轴线做角度摆动，单节结构可适配的轴间夹角通常在15°到25°区间内，若需要更大角度补偿或是实现等速传动，可采用双节串联的布置方式，通过中间轴的角度补偿抵消单节传动带来的转速波动。在实际安装适配层面，两端轴头采用等直径光轴配合轴套定位的结构，轴段上的环形限位凸台可用于固定轴向位置，避免传动过程中连接结构出现轴向窜动，叉耳与十字轴的配合面预留了润滑介质存储空间，可在长期运转过程中减少转动副的磨损，降低传动阻力。设计这类结构时，首先需要核算额定传递扭矩，根据十字轴轴颈的剪切强度、叉耳的抗弯强度确定各部分的壁厚与销轴直径，避免大负载工况下出现结构失效；其次要明确工作场景下的最大轴间夹角，确保摆动过程中叉耳不会出现运动干涉，转动副的摆动角度范围覆盖实际工况的偏移量；同时要考虑轴端的连接固定方式，根据对接轴的直径匹配轴头尺寸，保证同轴度偏差在允许范围内，减少运转过程中的振动与噪声。在不同的应用场景中，这类结构的尺寸跨度极大，微型精密设备里使用的万向节直径可不足十毫米，用于小扭矩的精密运动传递，而重型工程机械、商用车传动系统中使用的万向节单节尺寸可超过三百毫米，可传递数千牛米的扭矩。不同于刚性联轴器仅能补偿极小的轴系偏差，这类万向连接结构可适应安装过程中的装配误差，也能补偿设备运行中因机架变形、振动位移带来的轴系位置变化，在长距离传动轴系中，通常会将多个万向节与花键伸缩结构配合使用，同时补偿角度偏差与轴向长度变化。建模过程中需要重点关注十字轴与叉耳的配合间隙，间隙过大会导致传动回程误差增大，传动精度下降，间隙过小则会导致转动卡滞，润滑不良，加剧磨损；同时要保证两个叉形接头的对称度，避免装配后出现偏心，导致运转过程中产生不平衡离心力。在实际设备维护中，这类部件的失效形式通常为十字轴轴颈磨损、叉耳断裂、传动松旷，设计时预留润滑注油通道可大幅提升部件的使用寿命，在重载工况下还可在转动副位置加装密封结构，避免外界粉尘、泥水进入配合面造成磨粒磨损。
