管壳式热交换器工业换热设备结构

项目分类:3D模型 发布时间:2021-10-21 ID:334409
  • 管壳式热交换器工业换热设备结构
  • 管壳式热交换器工业换热设备结构
  • 管壳式热交换器工业换热设备结构
  • 管壳式热交换器工业换热设备结构
  • 管壳式热交换器工业换热设备结构

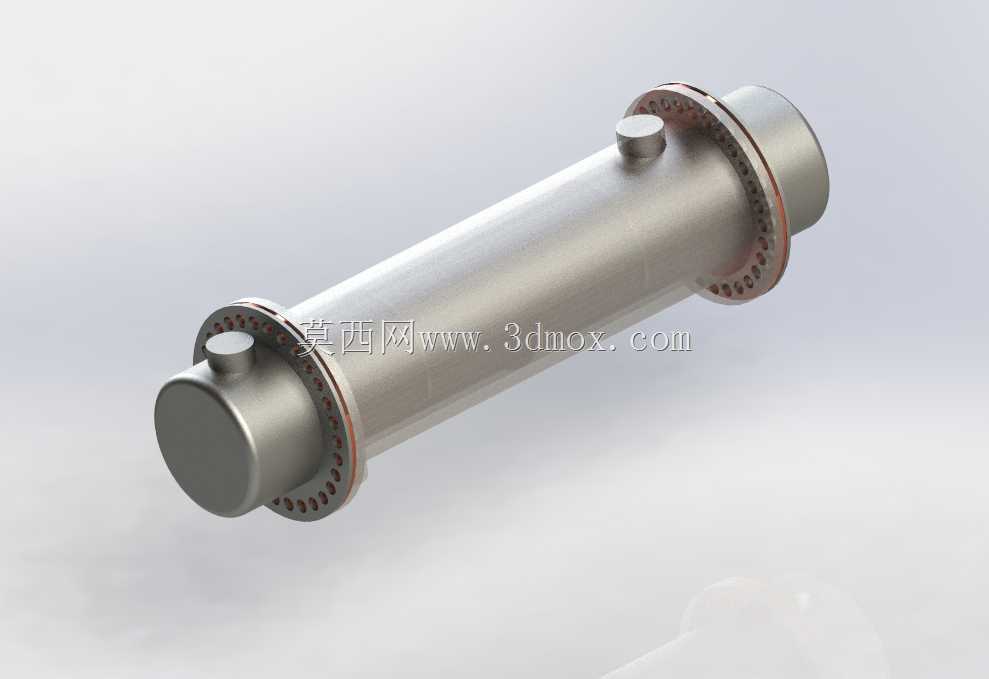

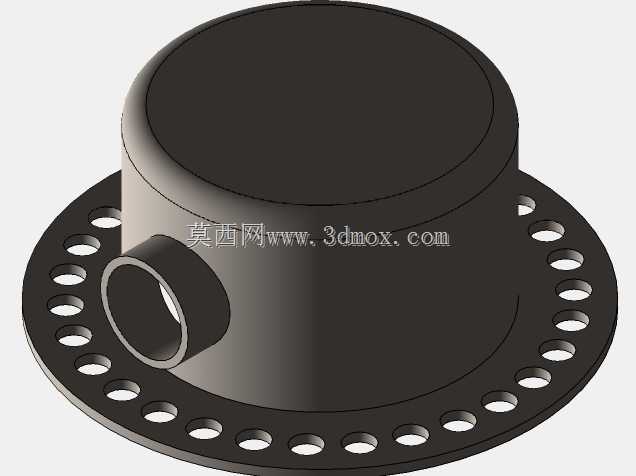

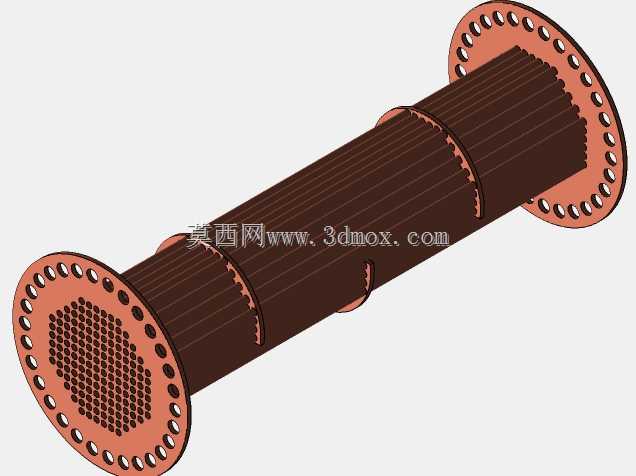

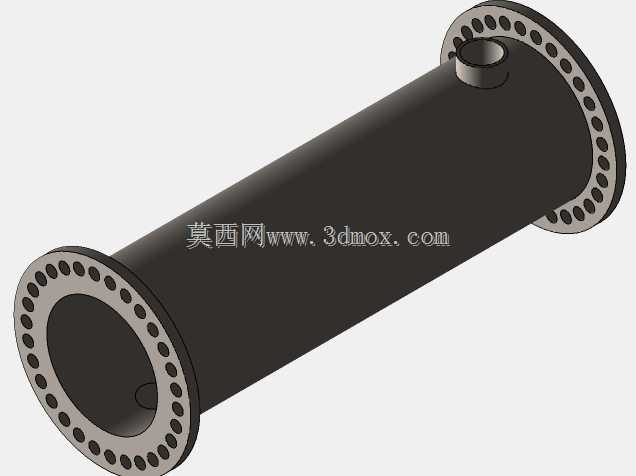

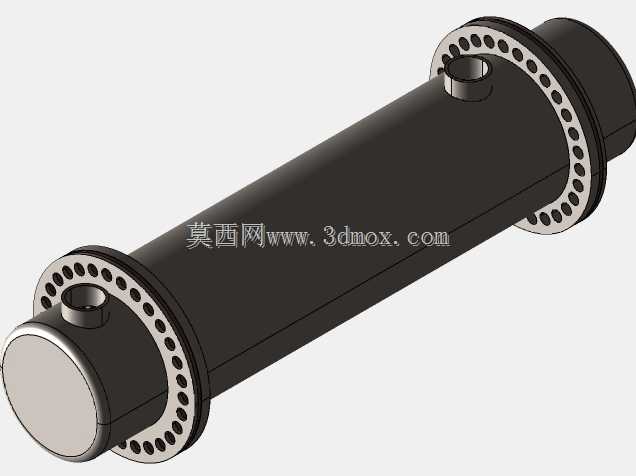

在化工、能源、暖通、食品加工等诸多工业场景中,管壳式换热器始终是热量传递环节的核心通用设备,这类设备承担着不同温度流体间的热量传导职责,既可以作为工艺系统中的加热器、冷却器使用,也能在余热回收场景中完成废热的收集再利用,是工业生产流程里保障工艺温度参数稳定、提升能源利用效率的关键单元。日常工程应用中,这类管壳式结构的换热器适配性极强,可承受较高的工作压力与温度差,不管是液-液换热、汽-液换热,还是存在一定腐蚀性的流体换热场景,通过调整壳程、管程的材质与密封结构,都能满足对应的工况使用要求,相比板式、螺旋板式等其他换热结构,管壳式换热器的流道更宽,对流体洁净度的容忍度更高,不易因流体中的少量杂质出现流道堵塞问题,后期运维清洗的操作门槛也更低,因此在各类连续化生产的工业场景中普及率极高。从结构设计逻辑来看,这款管壳式换热器采用了固定管板式的基础结构,两端的法兰端盖通过螺栓与壳体法兰紧固连接,壳程筒体为等径直筒结构,筒体上设置的两个径向接管分别作为壳程流体的进出口,管程流体则从两端封头的轴向位置进出,流体在管束内部流动过程中,通过管壁与壳程内的流体完成热量交换。设计过程中需要重点考量的是管束的排布方式、折流板的间距与切口尺寸,这些参数直接决定了壳程流体的流动状态,既需要保证流体在壳程内有足够的流速与湍流程度,提升整体传热系数,也要控制流体通过设备的阻力降在工艺允许范围内,避免造成上游输送泵的负载超标。两端法兰的密封面采用突面结构,适配常用的非金属垫片即可满足中低压工况的密封要求,法兰上的螺栓孔沿圆周均布,安装时需要按照对角顺序逐步拧紧螺栓,避免因受力不均造成端盖变形或者密封失效。从安装边界来看,这类卧式安装的管壳式换热器需要在壳体下方设置两处鞍式支座,支座的位置需要结合设备整体重心分布确定,通常会将固定支座设置在靠近管程流体进出口的一端,另一端设置滑动支座,用来补偿设备运行过程中因温度变化产生的热胀冷缩位移,避免结构应力过大造成焊缝拉裂或者管束变形。设备整体的外形为规则的圆柱状结构,两端封头为标准椭圆形封头,在进行车间布局规划时,需要在设备的两端预留足够的抽芯空间,方便后期检修时将管束从壳体中抽出进行清洗或者更换,设备的接管方位可以根据现场管道走向进行调整,但需要保证壳程的排气、排液口设置在筒体的最高与最低位置,避免运行过程中壳程内积气或者积液影响换热效率。实际建模过程中,需要严格控制管束与管板的连接尺寸,管板上的管孔加工精度直接决定了穿管工序的顺畅度,折流板上的管孔与管束之间的间隙需要控制在合理范围,间隙过大会造成流体短路降低换热效率,间隙过小则会给穿管组装带来难度,同时折流板需要通过定距管与拉杆固定在管板上,保证各块折流板的间距符合设计要求,避免运行过程中折流板出现移位。壳体的焊接需要按照压力容器的相关规范要求执行,所有承压焊缝都需要进行对应的无损检测,保证设备的承压可靠性,设备外表面可以根据使用场景做防腐保温处理,减少设备向周围环境的无效散热。在进行设备选型匹配时,需要结合具体工况的换热量要求、流体的流量、物性参数、允许压降等条件核算所需的换热面积,调整管束的数量、长度以及壳体直径,保证设备在实际运行时既能满足工艺换热需求,也不会出现选型过大造成的投资浪费,或者选型不足导致工艺温度达不到设计要求的问题。
