内燃机进排气控制摇臂总成结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:334311
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计
  • 内燃机进排气控制摇臂总成结构设计

在往复式内燃机的配气机构系统中,摇臂总成是承担气门启闭驱动的核心传动部件,其安装位置处于气缸盖上部的摇臂轴支座区域,直接衔接凸轮轴从动件与气门杆端部,将凸轮轴输出的升程动作转化为气门的直线往复运动,精准控制进气冲程的新鲜充量进入与排气冲程的废气排出时序,直接决定发动机的充气效率、排放表现与运转平顺性。

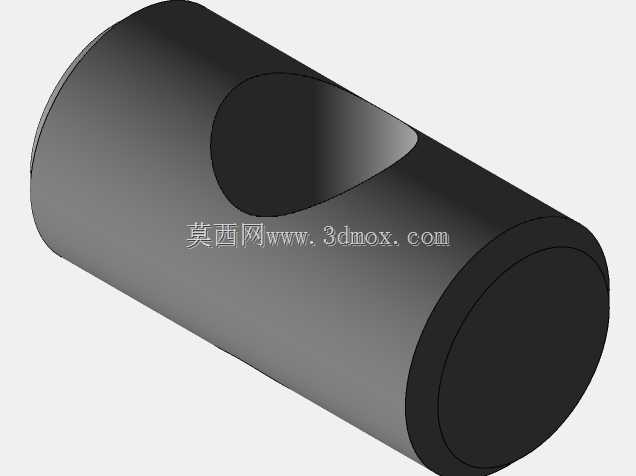

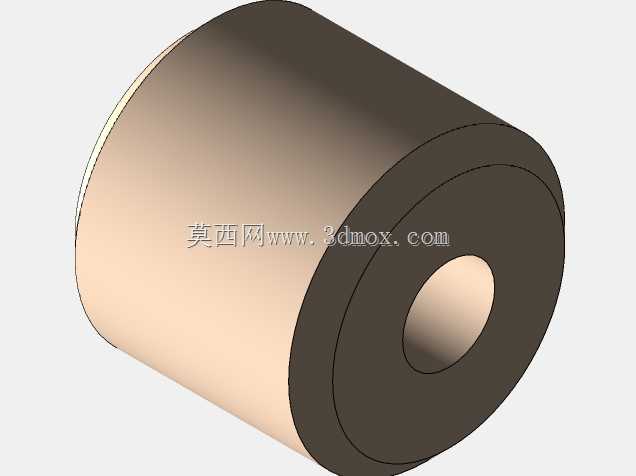

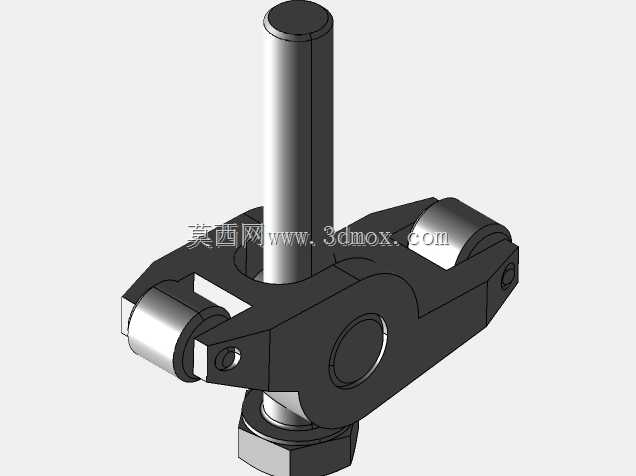

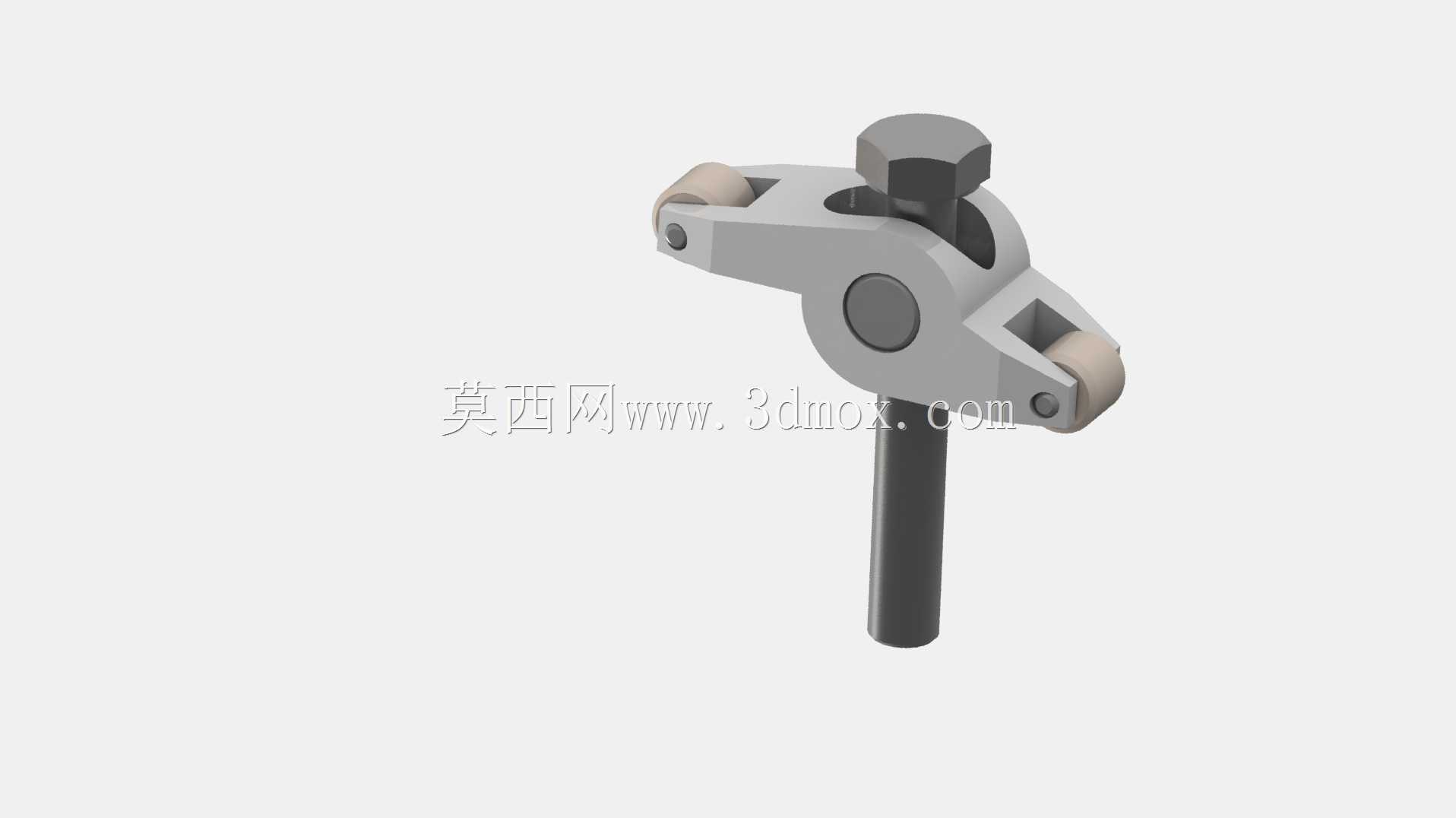

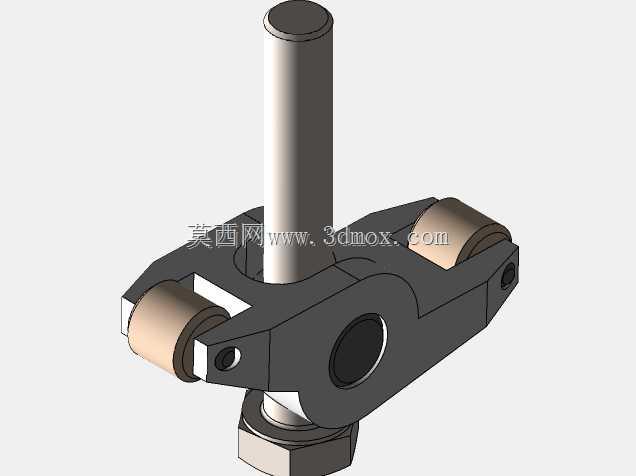

从实际工况适配角度出发,该摇臂采用双臂对称式结构布局,中部设置贯通的摇臂轴安装孔,孔内预留了衬套压装的配合余量,工作时可绕固定摇臂轴做定轴摆动,摆动角度范围根据配气凸轮的升程曲线设计,通常控制在12°以内,避免摆角过大导致的端部接触滑移量超标。摇臂靠近气门的一端设置有圆弧型接触面,工作时与气门杆顶端保持滚动兼滑动的接触状态,接触位置设计有硬化处理层,降低长期往复冲击下的磨损速率;另一端与推杆(顶置气门下置凸轮轴结构)或凸轮直接接触(顶置凸轮轴结构),端部同样设置耐磨接触结构,部分工况下会镶嵌硬质合金块提升接触疲劳强度。

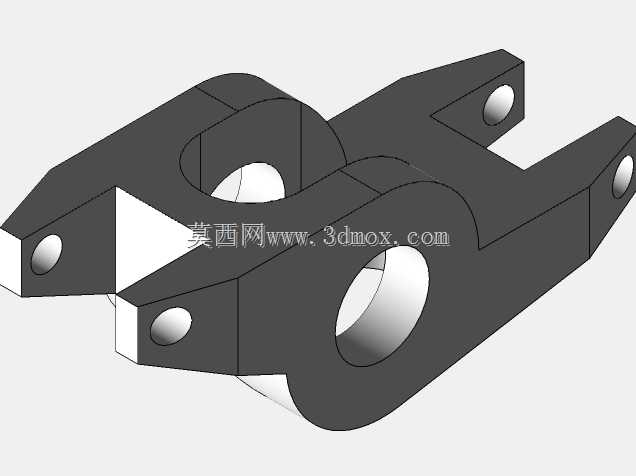

结构设计过程中,首先需要匹配对应机型的配气相位要求,核算摇臂的传动比,也就是摇臂轴到凸轮接触端的距离与摇臂轴到气门接触端的距离比值,通常该比值控制在1.2-1.6区间,在保证气门获得足够升程的同时,降低凸轮轴需要驱动的负载,减少凸轮型面的接触应力。整体结构采用一体式锻造或铸造毛坯加工而成,主体截面采用工字型加强结构,在保证整体刚度的前提下尽可能降低往复运动的惯量,避免高转速工况下出现气门跟随性差、飞脱的问题。顶部的锁紧螺栓结构用于调整摇臂轴向的安装间隙,同时配合支座结构实现摇臂轴的轴向定位,防止运转过程中出现轴向窜动导致的接触偏磨。

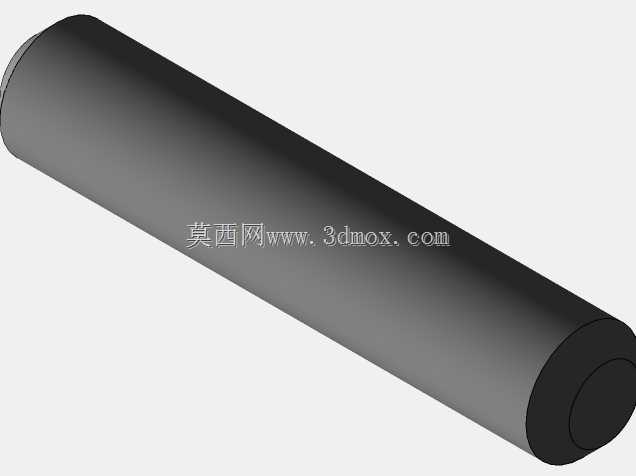

安装边界方面,摇臂总成的轴向安装尺寸需要匹配气缸盖上部的摇臂室空间,摇臂轴的直径通常根据机型排量设计在12mm-25mm区间,摇臂摆动时的外轮廓运动包络需要与周边的气门弹簧、摇臂室罩盖、喷油器(柴油机)或火花塞(汽油机)保持至少3mm以上的安全间隙,避免运转过程中出现运动干涉。摇臂与气门杆端的接触位置需要对齐气门杆中心,偏置量控制在0.5mm以内,防止气门杆受到侧向力导致的导管偏磨、气门卡滞故障。

实际应用中,这类摇臂总成广泛适配于小排量通用汽油机、单缸柴油机、摩托车发动机以及部分通用动力设备的内燃机结构,不同机型的摇臂会根据配气机构的布置形式调整臂长比例与接触端结构,但核心的摆动传动逻辑保持一致。设计建模过程中需要重点校核摇臂在最大升程位置的应力分布,尤其是摇臂轴孔周边、臂身过渡圆角位置的应力集中情况,通常要求在最大气门弹簧力作用下,臂身的最大变形量不超过0.1mm,保证气门升程的传递精度,避免因摇臂变形导致的气门升程不足、配气相位偏移问题。同时,两端接触位置的曲率半径需要经过匹配计算,保证接触应力处于材料许用接触应力范围内,延长部件的使用寿命,减少发动机的维护周期。
