圆柱滚柱轴承精密结构三维设计

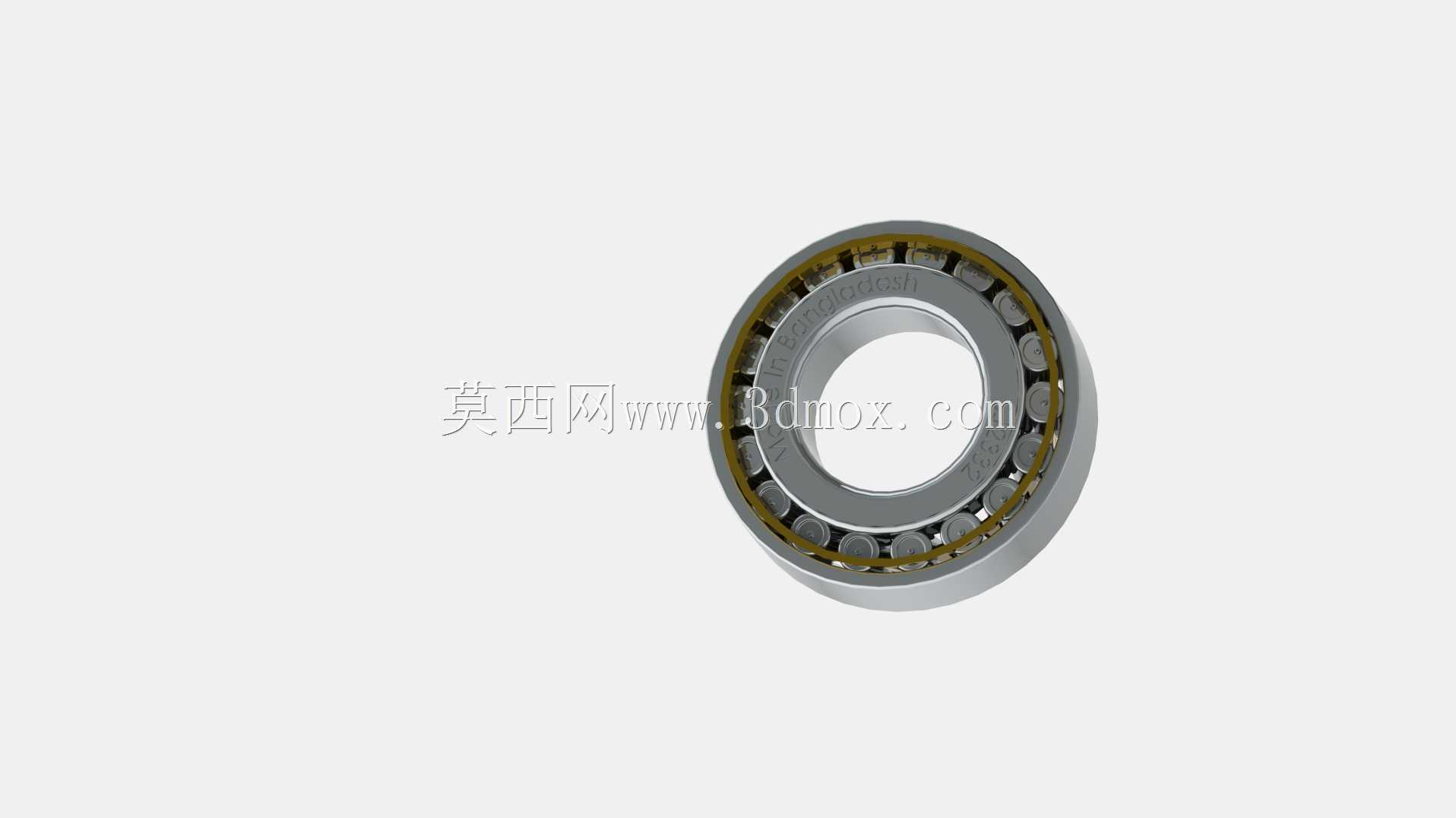

在重载传动场景的设备选型中，滚柱轴承始终是承担径向载荷的核心支撑部件，从冶金产线的轧辊辊系、重型减速机的输入输出轴，到工程机械的行走机构、机床主轴的重载支撑段，这类轴承的结构合理性直接决定了整套设备的运行寿命与回转精度。不同于常规深沟球轴承的点接触受力形式，滚柱轴承依靠圆柱滚子与滚道的线接触特性，能够在相同安装尺寸下承载数倍于球轴承的径向载荷，同时在冲击载荷工况下具备更优的应力分散能力，这也是其在重载设备中被广泛应用的核心原因。

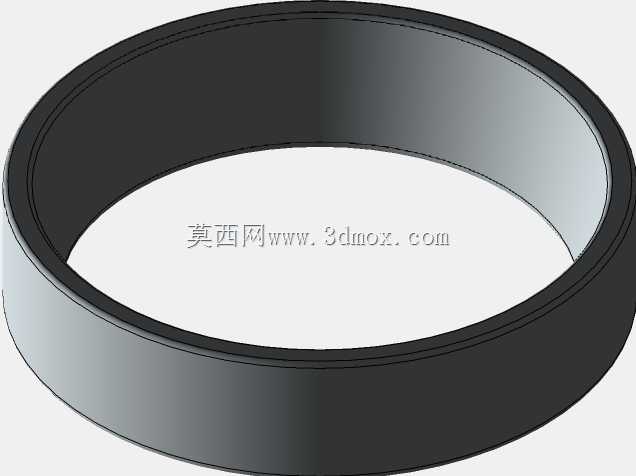

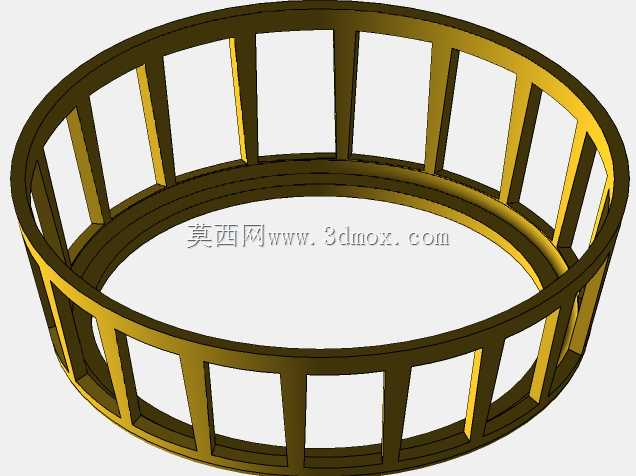

从结构设计逻辑来看，这款滚柱轴承采用了内圈双挡边、外圈无挡边的可分离式结构，这种设计的优势在于安装过程中内圈带滚子组件、外圈可以分别装配，针对那些轴颈与壳体孔过盈量较大的安装场景，能够大幅降低装配难度，避免压装过程中对滚道、滚子表面造成划伤。保持架采用了兜孔式实体铜保持架结构，每个兜孔与单根圆柱滚子的间隙控制在合理范围，既能够保证滚子在公转过程中不会出现歪斜、卡滞，也能预留足够的润滑脂存储空间，在设备高速运转时，保持架可以引导滚子平稳滚动，减少滚子之间的相互摩擦与碰撞，降低运转过程中的温升。滚道的加工精度在设计中做了明确约束，内圈滚道与内孔的同轴度、外圈滚道与外圆的圆柱度均按照精密级轴承的公差要求设定，能够保证轴系运转时的径向跳动控制在极小范围内，满足高精度传动的需求。

在实际安装边界的考量上，这款轴承的径向截面尺寸遵循了常规重载轴承的尺寸系列，内圈与轴的配合采用基孔制过盈配合，能够避免轴在回转过程中与内圈出现相对滑动造成的轴颈磨损，外圈与壳体孔的配合则根据工况载荷的特性选择过渡或者小间隙配合，方便设备检修时的拆卸更换。轴承的轴向定位采用轴用弹性挡圈与端盖压紧结合的方式，内圈靠轴肩与锁紧螺母实现轴向固定，外圈则依靠轴承端盖的止口限制轴向窜动，保证轴系在受到偶然轴向力时不会出现轴承移位的问题。润滑方式的适配性上，这款结构既可以采用脂润滑也可以适配油润滑，当应用在低速重载工况时，填充极压锂基脂即可满足长期润滑需求，在高速运转场景下，可以通过壳体上的油孔通入循环润滑油，带走轴承运转产生的热量，同时带走滚道与滚子摩擦产生的微小磨屑，延长轴承的维护周期。

在具体的应用场景适配中，这类滚柱轴承尤其适合那些径向载荷大、轴系刚性要求高的设备部位，比如皮带输送机的托辊支撑、破碎机的偏心轴支撑、大型水泵的转子支撑等场景，在这些工况下，设备运转过程中会存在持续的径向冲击，线接触的滚子能够将接触应力均匀分布在整个滚子长度方向，避免局部应力集中造成的滚道点蚀、滚子碎裂问题。设计过程中对滚子的母线做了微小的修形处理，也就是滚子两端带有微量的倒角修缘，能够避免滚子在受载弯曲时，两端边缘与滚道出现应力集中的边缘效应，这一细节设计能够让轴承在重载偏载工况下的寿命提升30%以上，也是工业级精密轴承与普通民用轴承的核心结构差异。另外，轴承的密封结构预留了加装防尘盖、密封圈的槽位，针对粉尘较多的矿山、建材类设备工况，可以加装接触式橡胶密封圈，阻挡外界粉尘、水汽进入轴承内部，避免润滑脂被污染造成的早期磨损失效，而在清洁度较高的机床、精密传动场景中，则可以采用开式结构，降低密封件带来的运转阻力，提升轴系的传动效率。

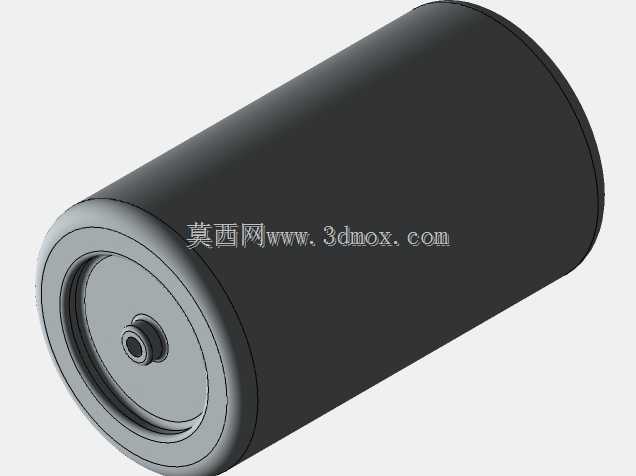

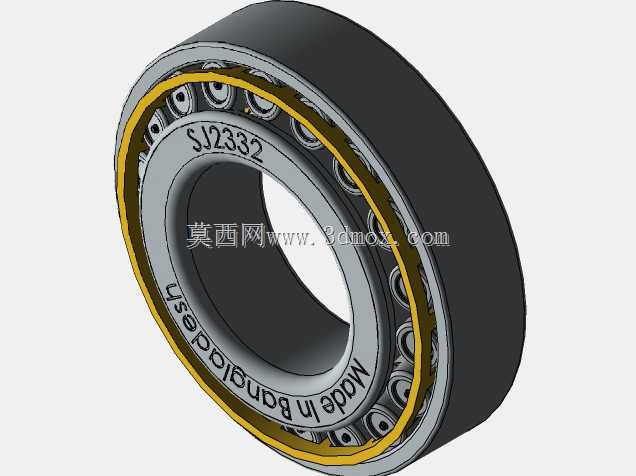

从建模的工程实用性角度出发，整个结构的建模过程完全遵循实际加工的工艺顺序，先完成内外圈的回转体轮廓，再绘制单个滚子的实体特征，通过圆周阵列完成所有滚子的排布，最后构建保持架的兜孔与整体结构，所有特征的参数都可以根据实际选型需求进行调整，比如更改滚子直径、长度，调整滚道的曲率参数，就可以衍生出不同载荷等级、不同尺寸系列的同类型轴承模型，能够直接用于设备整体装配的干涉检查、轴系刚度的仿真分析，帮助结构设计人员在方案阶段就完成轴承选型的匹配验证，避免后期装配时出现安装尺寸不匹配、载荷能力不足的问题。在装配关系的处理上，模型保留了滚子与滚道之间的合理工作间隙，没有做过约束的干涉配合，能够直接用于运动仿真，模拟轴承运转过程中滚子的公转、自转状态，直观展示轴承的工作原理，也可以用于设备运维的培训演示，帮助一线维护人员理解轴承的结构组成，掌握正确的安装、拆卸方法。
