间歇传动用槽轮式日内瓦机构结构设计

　　在自动化生产线的转位工位、多工位工装台的步进送料环节、印刷设备的走纸间歇驱动单元、包装机械的分度转台结构里，这类槽轮式日内瓦机构是实现间歇旋转运动最经典的刚性传动方案，相比棘轮传动的冲击噪音、凸轮分度器的高加工成本，槽轮结构的日内瓦机构加工难度低、传动定位精度可满足多数中低速间歇工位需求，日常维护成本极低，在轻工机械、小型自动化专机领域应用占比常年居高不下。

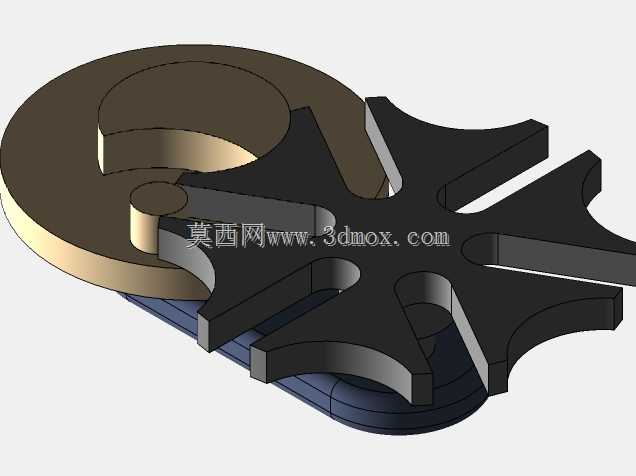

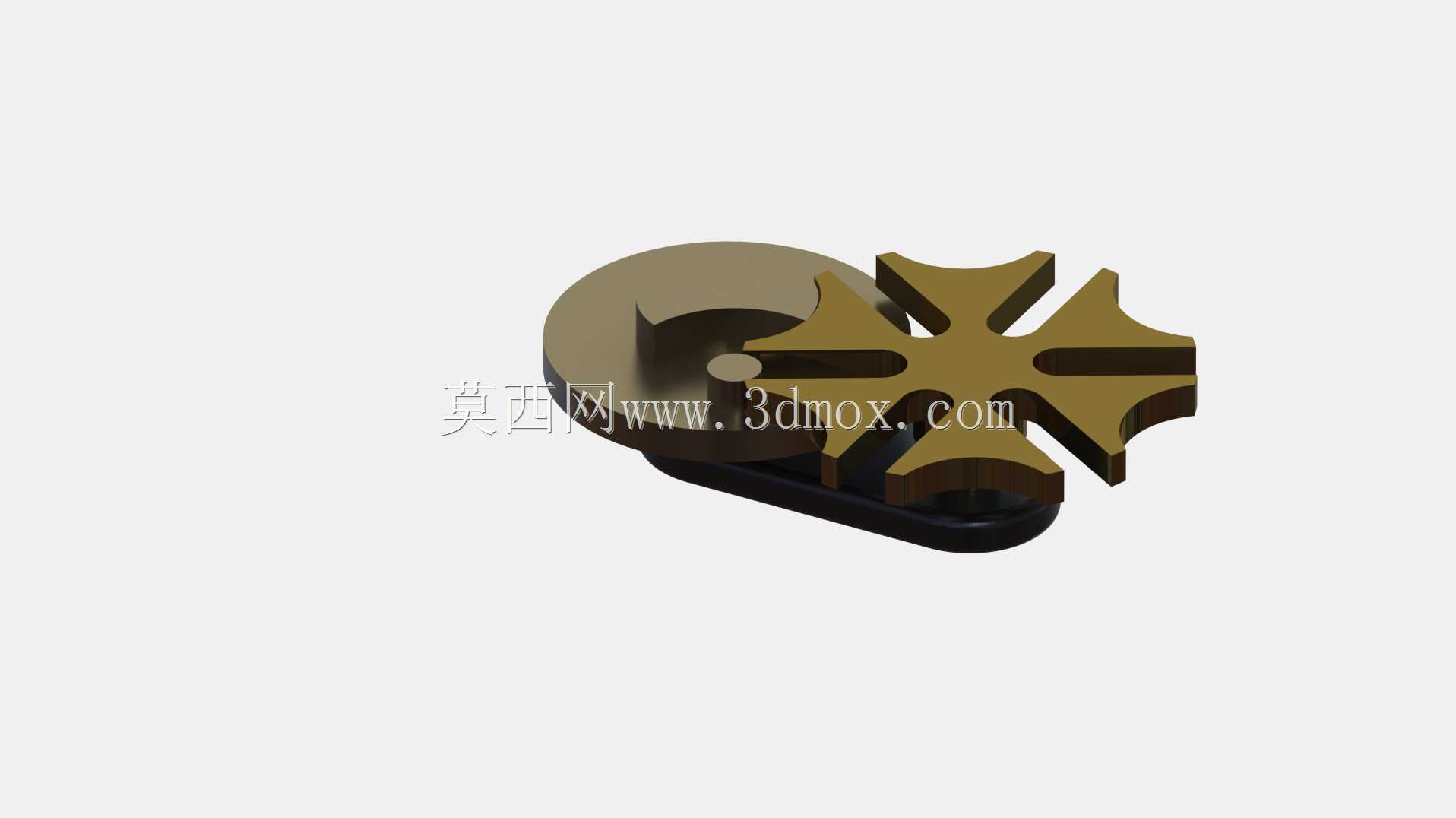

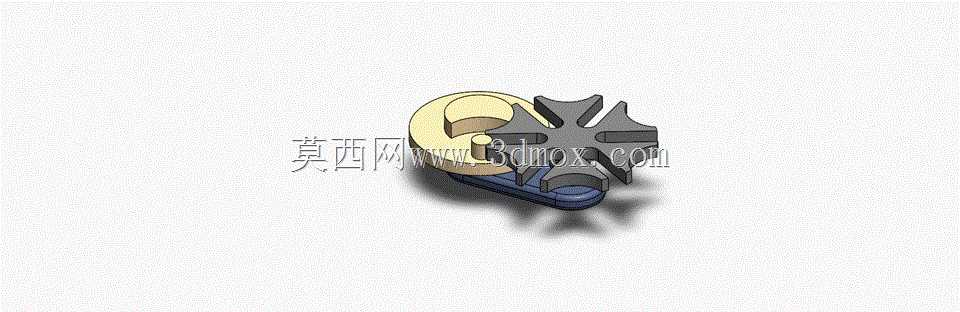

　　这套结构的核心功能是将主动拨盘的连续匀速旋转运动，转化为从动槽轮的周期性间歇旋转，每一次主动拨盘转动一周，槽轮对应完成一次固定角度的转位与锁止，锁止阶段依靠主动拨盘上的凸圆弧与槽轮的凹圆弧面贴合实现位置锁定，不需要额外加装制动构件就能保证停位阶段的位置稳定性，避免工位偏移。设计这套结构时，首先要匹配实际工位的分度需求，常见的槽轮槽数为4、6、8槽，对应每次转位90°、60°、45°，槽数越少，槽轮转动阶段的角加速度越大，传动冲击越明显，高速工况下优先选用槽数更多的结构，但槽数过多会导致槽轮整体直径增大，机构整体占用空间提升，需要结合设备内部安装空间做权衡。

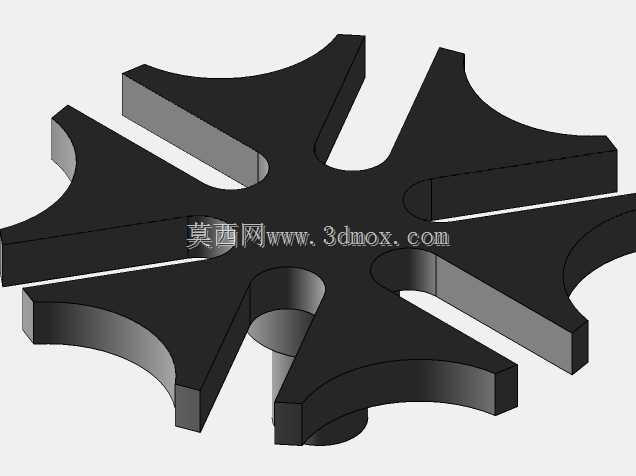

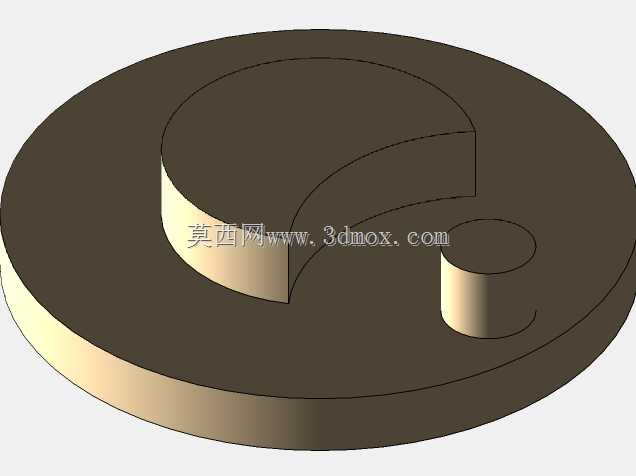

　　建模过程中首先要确定中心距参数，也就是主动拨盘回转中心与从动槽轮回转中心的直线距离，这个参数是整个机构的安装基准，直接决定了所有构件的尺寸边界：主动拨盘上的圆柱销回转半径需要与中心距匹配，保证圆柱销能顺利进入槽轮的径向槽内，同时在退出径向槽的瞬间，锁止圆弧刚好完成衔接，不会出现传动卡滞或者锁止间隙。槽轮的径向槽宽度需要与圆柱销直径保持小间隙配合，间隙过大会导致传动回差，停位精度下降，间隙过小则会增加装配难度，运转过程中容易出现卡涩磨损。主动拨盘的锁止凸圆弧半径需要与槽轮的锁止凹圆弧半径完全匹配，锁止阶段两个圆弧面完全贴合，避免槽轮在停位阶段出现窜动。

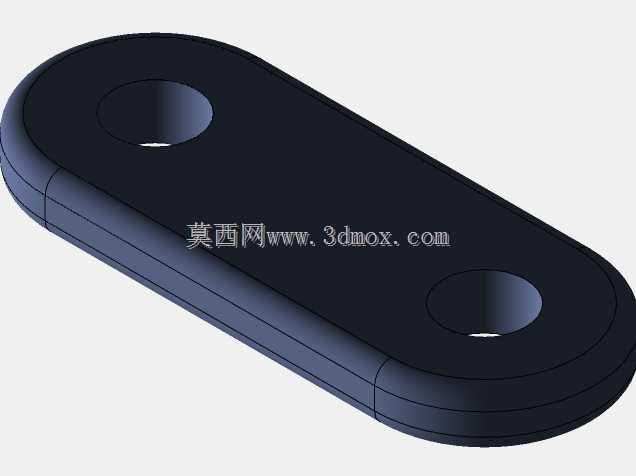

　　从安装边界来看，这套机构的输入轴与输出轴为平行轴布局，两个轴的支撑座需要保证足够的同轴度，轴系的轴向窜动量需要控制在0.02mm以内，避免圆柱销与径向槽出现轴向错位导致传动失效。槽轮的输出端通常直接连接转台或者送料盘，需要核算输出端的负载转动惯量，若负载惯量过大，需要在槽轮与负载之间增加减速缓冲结构，避免槽轮启动和停止瞬间的冲击导致圆柱销剪切断裂。日常运转过程中，圆柱销与径向槽的接触表面为线接触，磨损速度相对较快，设计时可以将圆柱销设计为可更换的镶套结构，磨损后仅需更换销套即可，不需要整体更换拨盘，降低后期维护成本。

　　在实际选型适配时，需要注意这类机构的动停比是固定值，无法通过调整实现可变分度，若需要灵活调整间歇角度与停驻时间，需要搭配伺服驱动系统，但对于固定节拍的专机设备来说，这种纯机械结构的可靠性远高于电控间歇方案，不会出现电控信号干扰导致的分度错误，在一些强电磁干扰的工业场景下，纯机械的日内瓦机构依然是不可替代的传动方案。建模时所有配合面都做了公差适配，径向槽的工作面做了拔模斜度处理，方便实际加工时的铣削成型，锁止圆弧的衔接位置做了微小的倒角过渡，避免运转过程中出现刚性碰撞，提升机构整体的运转平顺性。
