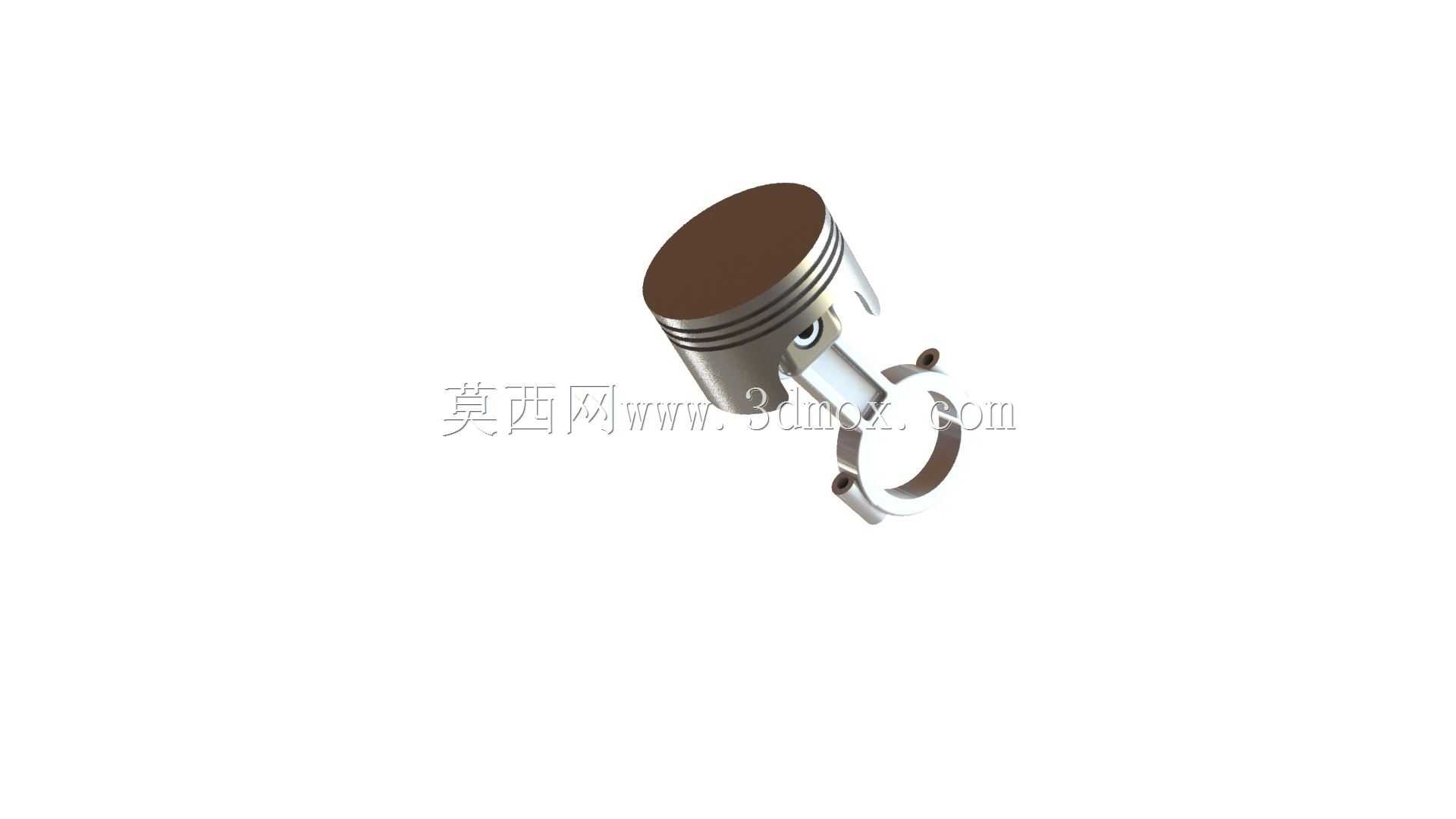

内燃机活塞连杆组合结构三维设计

这套活塞组件的三维结构，核心服务于往复式内燃机的动力转换环节，是把燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心执行部件，日常在车用汽油机、小型通用柴油机、农用动力机械的动力舱内都能见到同结构部件的实际应用，日常工况下需要承受交变热负荷、往复惯性力与侧推力的多重作用，设计阶段的每一处细节都直接关联整机的动力输出效率、运行可靠性与服役寿命。

从实际安装边界来看，活塞头部的环槽区域预留了三道环的安装位，顶部两道为气环，负责密封燃烧室的高压燃气，避免做功行程的燃气下窜至曲轴箱，最下方一道为油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞顶部的凹坑造型是配合燃烧室的挤流形状设计的，不同的凹坑深度、曲面弧度会直接影响缸内混合气的涡流强度，进而影响燃烧效率与排放表现，建模时该曲面的曲率公差控制在0.02mm以内，避免实际加工后出现压缩比偏差的问题。活塞销孔的位置做了偏心处理，偏移量根据缸径大小匹配在0.5-1.2mm区间，目的是缓解活塞经过上止点时的换向敲击，降低整机运行的噪声与活塞裙部的磨损量。

活塞裙部的型线不是正圆柱结构，而是采用了中凸变椭圆的设计思路，常温状态下裙部截面为椭圆，长轴垂直于活塞销座方向，工作状态下活塞受热膨胀、同时受侧推力作用产生形变后，裙部会趋近正圆形，保证和气缸壁的贴合均匀，避免出现拉缸、卡滞的故障。裙部表面预设了石墨涂层的安装位，建模时预留了0.015mm的涂层厚度空间，实际装配后可以降低裙部和缸壁的摩擦系数，提升冷启动阶段的润滑表现。

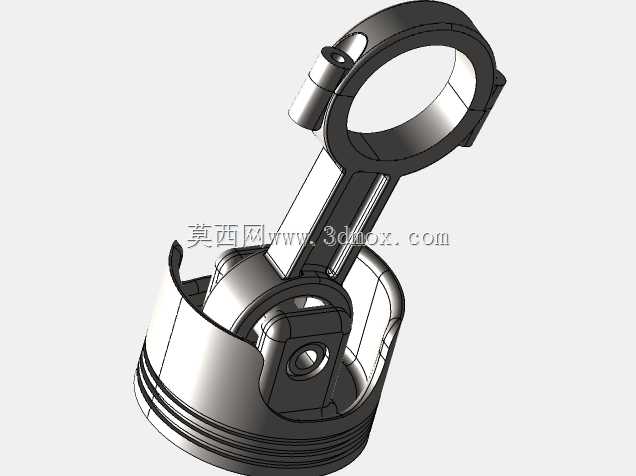

配套的连杆部件采用了工字形截面结构，在保证结构强度、刚度满足最大爆发压力要求的前提下，尽可能降低了往复运动的质量，减少高转速下的惯性力载荷。连杆小头端预留了活塞销的安装孔，内部设计有衬套压装位，工作时通过活塞销和活塞铰接，允许活塞在往复运动过程中存在微小的摆动角度，补偿加工与装配带来的角度偏差。连杆大头端为剖分式结构，和曲轴的连杆轴颈配合，剖分面采用了斜切口设计，方便在缸径有限的机体上完成装配拆卸，连杆螺栓的安装孔位做了沉头处理，避免螺栓突出连杆表面和曲轴平衡块发生运动干涉。

建模过程中对所有运动部件做了间隙校核：活塞和气缸壁的配合间隙预留0.03-0.05mm，匹配铝合金活塞和铸铁缸套的热膨胀系数差；活塞销和销孔、连杆小头衬套的配合间隙控制在0.005-0.01mm，保证高速运动下的润滑与灵活转动；连杆大头和曲轴连杆轴颈的配合间隙预留0.02-0.04mm，匹配轴瓦的安装厚度与润滑油膜的形成空间。所有圆角过渡位置都做了应力释放处理，避免应力集中造成的部件疲劳断裂，尤其是活塞销座和活塞头部的过渡位置、连杆大小头和杆身的过渡位置，圆角半径不小于2mm，从结构上降低交变载荷下的疲劳失效风险。

实际应用中，这套结构可以直接适配排量0.2-0.6L的单缸内燃机，也可以通过调整尺寸参数拓展到多缸机型的设计中，建模时的参数化特征保留了所有尺寸的可编辑性，设计人员可以根据目标机型的缸径、行程、压缩比参数快速调整模型尺寸，直接用于后续的工程图输出、运动仿真、有限元强度校核环节，减少重复建模的工作量。在做运动仿真时，可以直接给组件添加曲柄连杆机构的运动约束，模拟不同转速下活塞的往复运动速度、加速度变化，校核连杆的摆角范围、活塞和气门的避让间隙，提前排除设计阶段的干涉风险，为后续的样机试制提供可靠的结构依据。
