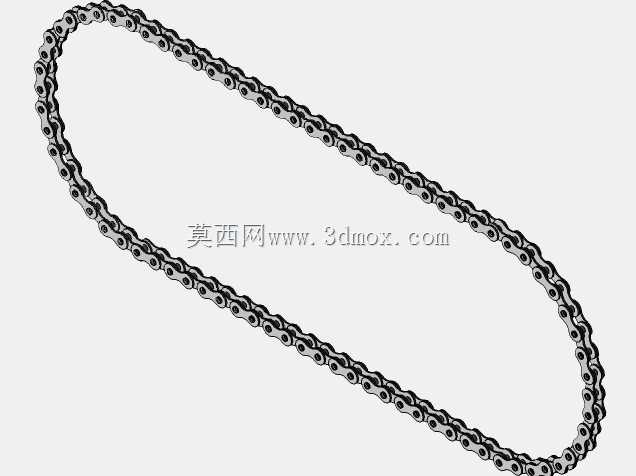

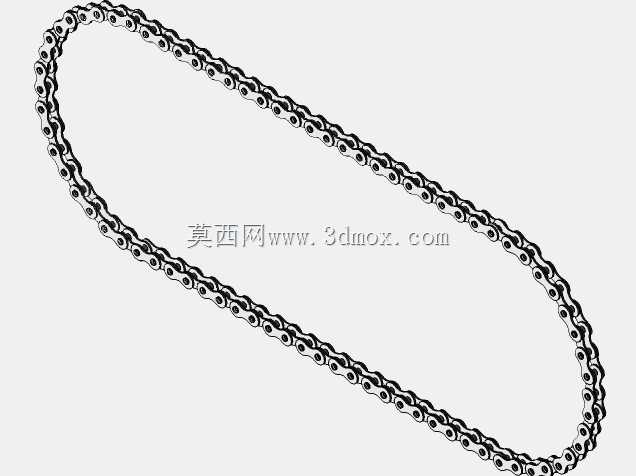

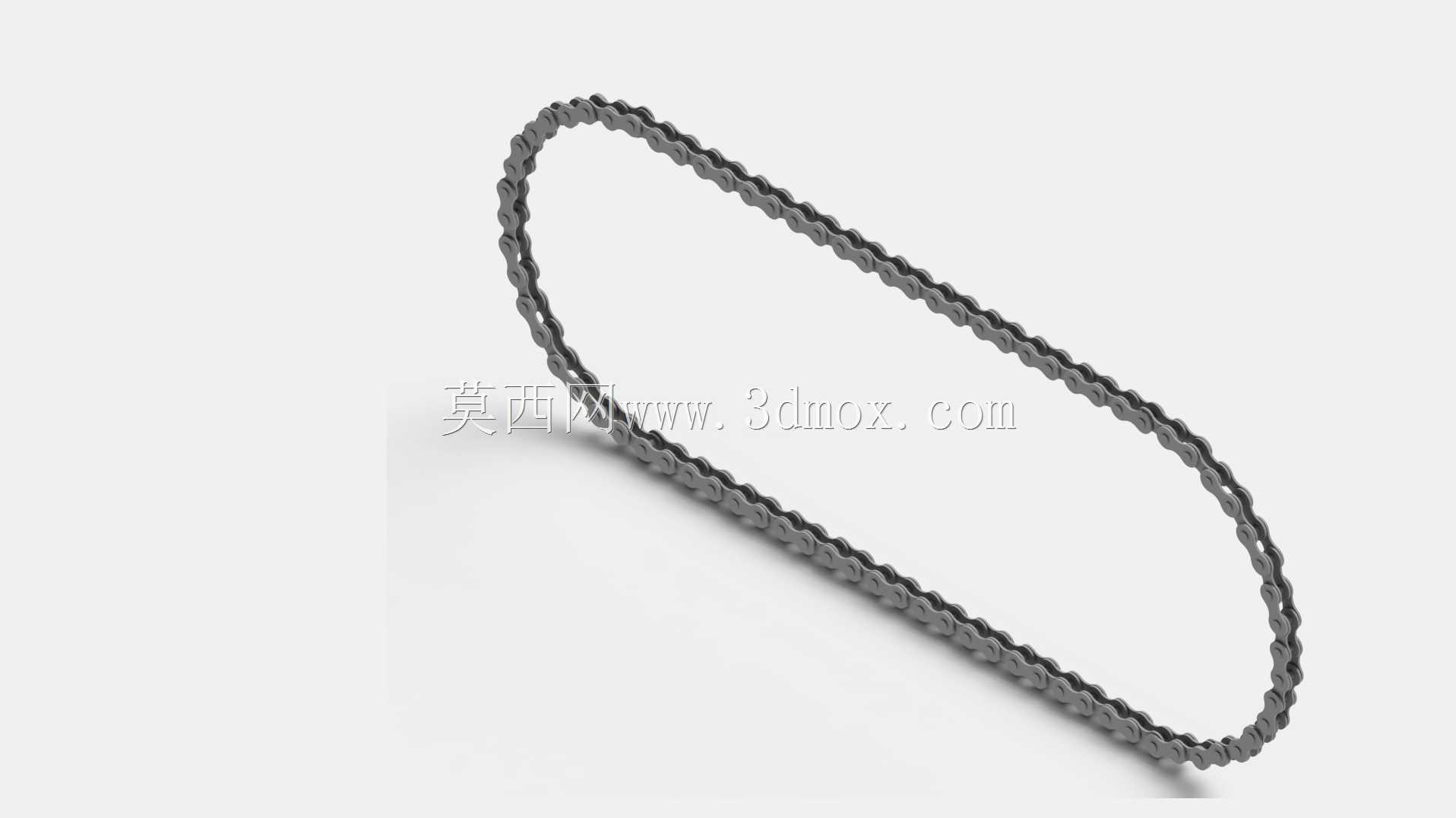

闭环滚子传动链条结构设计

项目分类:通用五金配件 发布时间:2021-10-21 ID:334312
  • 闭环滚子传动链条结构设计
  • 闭环滚子传动链条结构设计
  • 闭环滚子传动链条结构设计

  做传动结构设计快十二年,经手的链传动方案没有一百也有八十,最早刚入行的时候跟着师傅改输送线的链条张紧结构,因为没算准悬垂量,设备跑起来链条跳齿打坏了护罩,那时候就明白,看着结构简单的链条,每一节的尺寸配合、啮合间隙都容不得半分马虎。这次做的这款闭环滚子链条,最开始是给食品包装线的间歇输送工位做配套,那个工位要求输送步进精度控制在0.2mm以内,启停频率每分钟能到四十次,普通的套筒链跑上三个月就会出现套筒磨损、节距拉长的问题,步进误差超差就得整条更换,维护成本一直降不下来。做结构设计的时候最先卡的点是链板的孔位同轴度,内外链板的冲孔如果同轴度偏差超过0.02mm,销轴装进去之后整根链条的侧弯阻力就会陡增,

  小负载传动的时候甚至会出现卡滞,所以建模的时候特意把链板的安装基准面做了统一,每片链板的销轴孔都以链板侧边为基准做公差约束,装配的时候能直接靠工装定位,不用反复调整孔位对齐。滚子的部分没有用常规的直筒型结构,而是在外圈做了0.1mm的微弧凸度,很多人做链条设计容易忽略这个细节,链轮齿面加工的时候多少会有一点形位公差,直筒滚子和齿面啮合的时候容易出现边缘应力集中,跑久了滚子端面会磨出台阶,微弧凸度的设计能让滚子和齿面的接触始终保持在中心区域,哪怕链轮有轻微的安装偏角,也不会出现偏磨的问题。销轴和外链板的配合选了过盈压装,过盈量控制在0.015-0.025mm之间,过盈量太小的话设备启停的冲击载荷容易让销轴和链板出现相对转动,

  磨大孔位之后链条很快就会散架,过盈量太大压装的时候容易把链板顶变形,反而降低链板的疲劳强度。内链板和套筒的配合同样用了过盈结构,而套筒和销轴之间留了0.03-0.05mm的间隙,这个间隙是给润滑脂留的存储空间,之前做矿山输送设备的链条时试过把间隙做小到0.01mm,现场粉尘大,润滑脂混了粉尘之后很快就把间隙堵死,销轴和套筒干磨,不到一个月就磨断了销轴。整根链条的节距选了常用的08B规格,单节节距12.7mm,内节内宽7.75mm,滚子直径8.51mm,这个尺寸规格的链轮是市面上的通用标准件,后期维护更换不用单独定制链轮,能给客户省不少备件成本。闭环的总长度是按配套的两个链轮中心距180mm来算的,总共68节,刚好能形成闭环,

  安装的时候中心距可以留2-3mm的调整量,用来补偿初期跑合的磨损伸长,张紧量不用调太大,压下链条的中点能有10-15mm的下压量就刚好,张太紧的话会加大销轴和套筒的接触应力,反而缩短使用寿命。这款链条除了包装线的输送工位,也能用在小型机床的进给传动、自动化设备的同步传动、轻型输送机的动力传递场景,只要是传动功率在5kW以内、线速度不超过15m/s的工况,只要做好定期润滑,使用寿命能比普通同规格链条长40%左右。建模的时候特意把每一个零件的配合间隙都按实际装配公差做了还原,不是那种把所有零件都做成零间隙干涉的样子货,导入装配环境之后能直接做运动仿真,模拟链条和链轮的啮合过程,检查有没有跳齿、干涉的问题,也能直接导出工程图做生产加工,链板的倒角、销轴的端部铆接结构都做了细化,不用后期再补细节。之前有个做自动化设备的客户拿了这个模型去改不锈钢材质的版本,用在洁净车间的输送线上,因为模型里把各部分的配合尺寸都留了余量,他只改了材料参数和表面粗糙度要求,直接就投了生产,装到设备上一次调试成功,跑了快一年都没出过传动故障。其实链传动设计没有什么太玄乎的技术,核心就是把每一节的配合公差算准,把啮合的间隙留够,把润滑的空间考虑到,很多新手做链条设计的时候只会照着标准件库调模型,根本不去算实际工况下的载荷冲击、磨损余量,装到设备上跑不了多久就出问题,说到底还是没沉下心去抠每一个小尺寸的设计逻辑。
