带挂钩拉伸复位弹簧结构设计

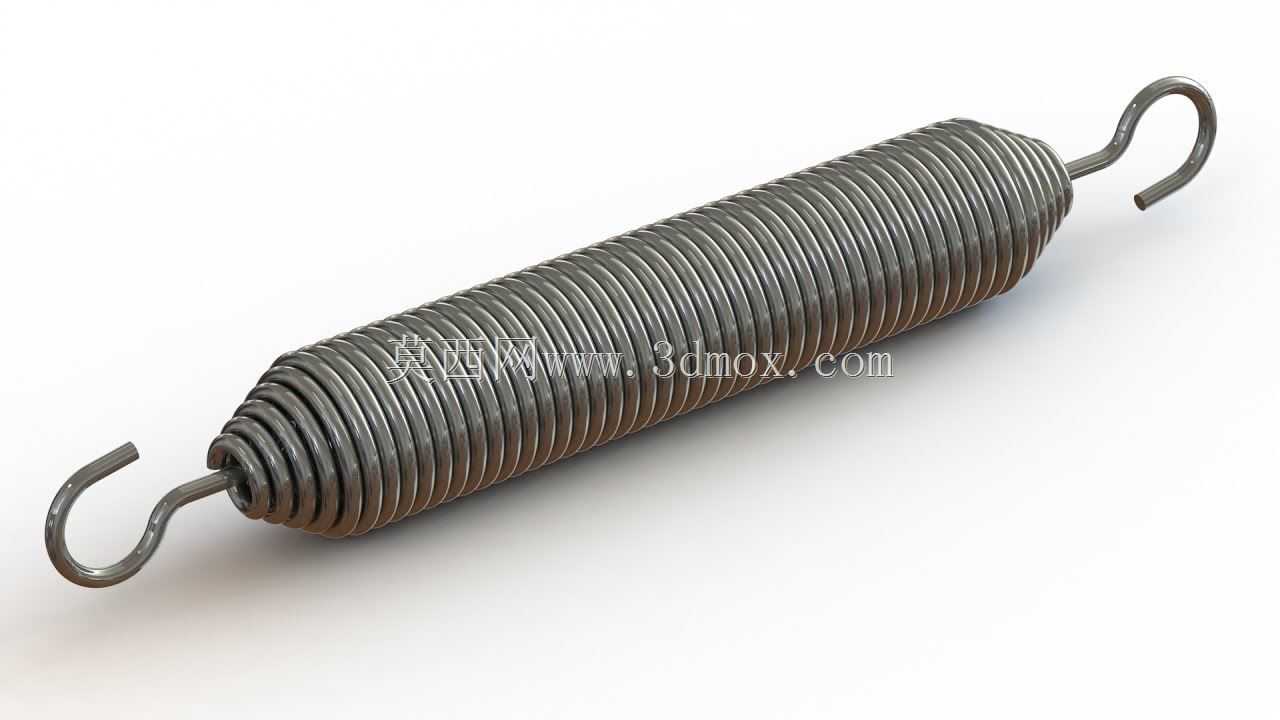

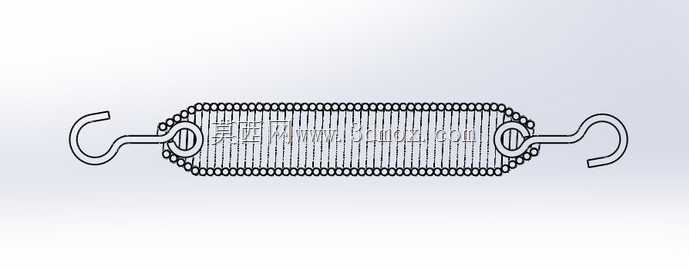

　　这类带两端弯钩的拉伸弹簧，在轻工自动化设备、小型民用五金、厨卫五金构件里的应用占比很高，很多需要往复复位、提供恒定张紧拉力的工位都会用到这类弹性元件。日常做结构选型的时候，首先要确认的就是安装点位的两个挂接位置的静态间距，以及工作行程中两个挂点的最大位移量，这两个参数直接决定弹簧的自由长度、有效圈数和初始拉力的设定值。和普通无挂钩的压缩弹簧不同，这类拉伸弹簧的两端弯钩是直接参与受力的，设计时不能只算簧丝部分的强度，弯钩的弯折处是应力集中的高发位置，很多现场失效的案例都是弯钩根部出现疲劳断裂，而非簧丝本体的塑性变形。建模的时候要先确定簧丝直径，这个参数由所需的最大工作拉力决定，拉力越大，簧丝直径相应增加，同时要匹配弹簧的中径，

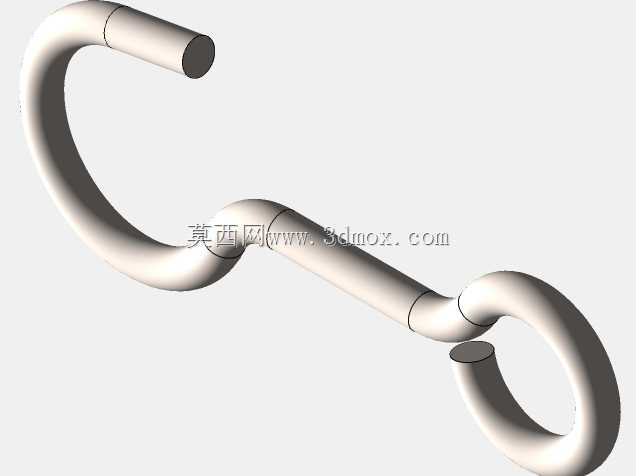

　　常规设计里旋绕比一般控制在5到10之间，避免旋绕比过小导致卷绕时簧丝内应力过大，或是旋绕比过大导致弹簧工作时出现失稳侧弯。两端的挂钩采用和簧丝同直径的材料一体弯折成型，弯钩的圆弧半径不能过小，一般不小于2倍簧丝直径，弯折处要做平滑过渡，不能出现直角折痕，否则交变载荷下很容易从折痕位置萌生裂纹。从安装边界来看，这类弹簧安装时不需要额外的导向套筒，只要两端挂接在对应的固定销柱上即可，销柱的直径要和弯钩的内圈尺寸匹配，间隙控制在0.2到0.5毫米之间，间隙过大会导致弹簧工作时出现晃动剐蹭，间隙过小则会导致安装拆卸困难，工作时弯钩处磨损加剧。弹簧的有效圈数部分，相邻簧丝在自由状态下是并紧的，这也是拉伸弹簧和压缩弹簧的明显区别，

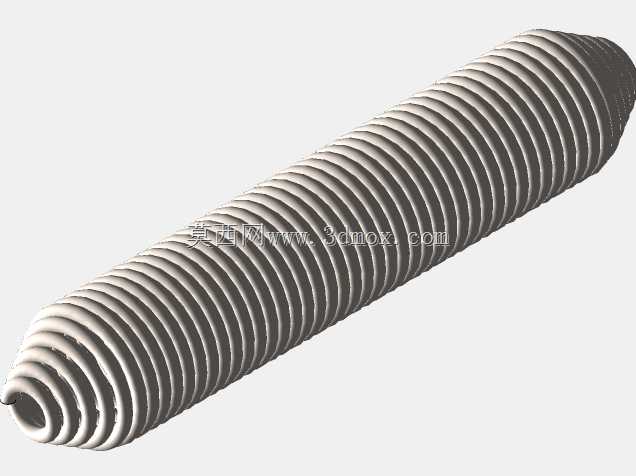

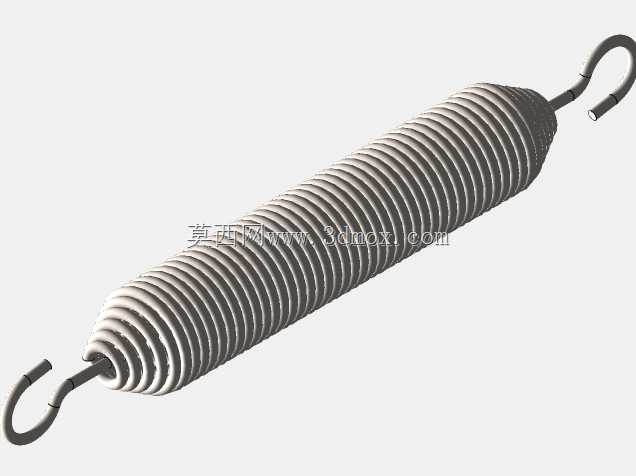

　　压缩弹簧自由状态下圈间有间隙，而拉伸弹簧靠并紧的圈间预压力提供初始拉力，当外拉力超过初始拉力之后，簧圈才会开始分开产生弹性变形。在实际设备应用中，这类弹簧常用来做柜门的自动复位、小型夹具的张紧、传动皮带的恒力张紧、水龙头阀芯的复位、各类踏板机构的回位等场景，不同场景下对弹簧的拉力特性要求不同，比如阀芯复位用的弹簧需要初始拉力适中，操作手感轻柔，而皮带张紧用的弹簧则需要刚度稍大，在皮带出现少量磨损伸长时仍能提供足够的张紧力，避免皮带打滑。建模过程中，簧身部分的螺旋特征要保证螺距和簧丝直径匹配，自由状态下螺距等于簧丝直径，保证圈间完全并紧，两端的弯钩要和簧身的螺旋末端平滑衔接，不能出现衔接处的台阶或是错位，否则不仅影响外观，

　　还会在衔接位置产生额外的应力集中。做受力校核的时候，除了校核簧身的切应力，还要单独校核弯钩处的弯曲应力和切应力，因为弯钩位置相当于一个悬臂的弯折结构，受力状态比簧身的纯扭转更复杂，安全系数要比簧身部分取的稍高，一般取1.5以上，才能保证长期交变载荷下的使用寿命。表面处理方面，这类弹簧一般采用镀锌或者发黑处理，有防腐要求的场景也会采用不锈钢材质簧丝，不同材质的弹性模量和剪切模量有差异，设计计算刚度的时候要对应调整参数，不能直接套用碳素弹簧钢丝的计算参数。现场安装的时候要注意，不能过度拉伸弹簧超过其最大许用伸长量，否则会导致簧丝出现塑性变形，弹簧自由长度变长，初始拉力下降，无法满足复位要求。另外，弹簧安装时要保证拉力方向和弹簧的轴线方向重合，避免出现偏载，偏载状态下弹簧各圈受力不均匀，局部圈间应力过大，会大幅缩短弹簧的使用寿命，甚至出现瞬间断裂的情况。
