蒸汽动力原理演示齿轮联动动力装置

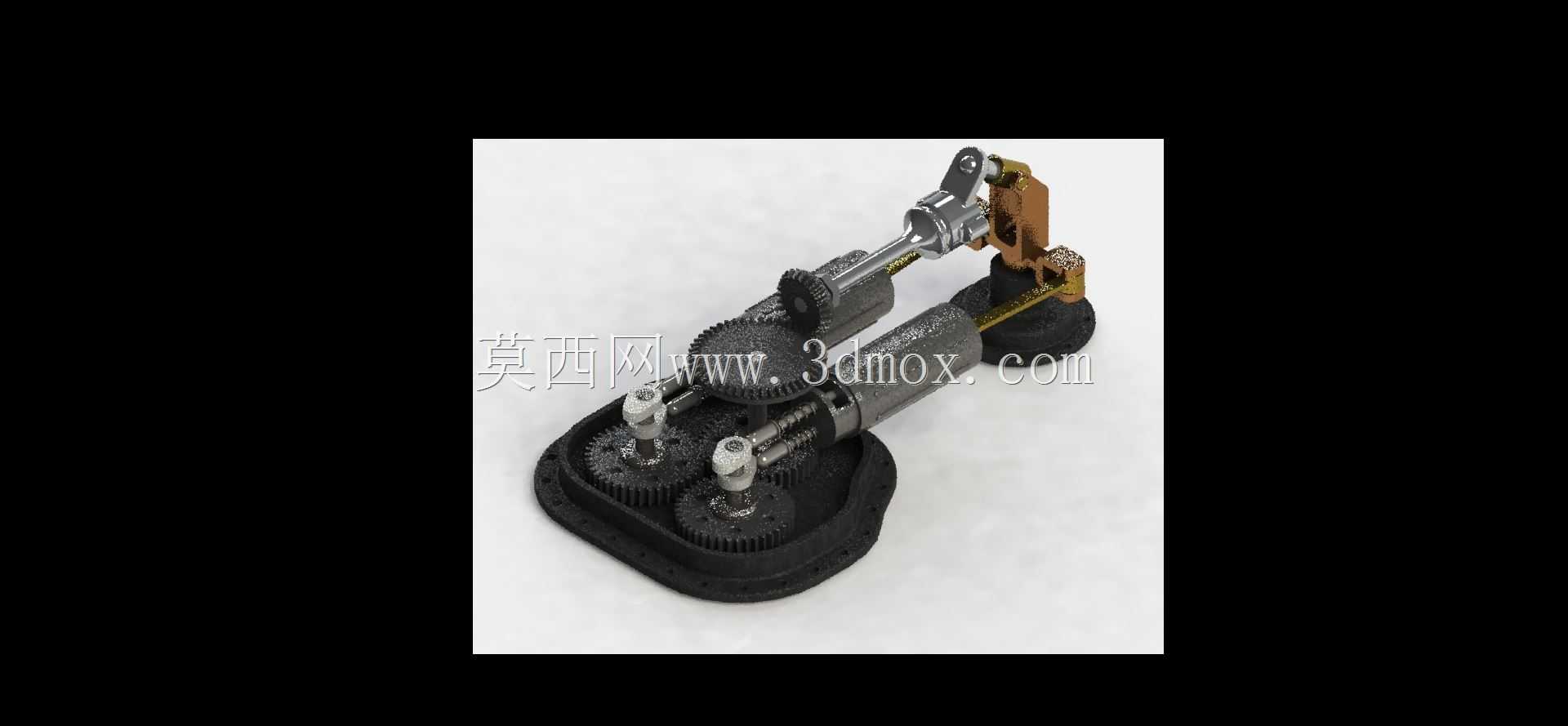

　　这套动力装置的结构设计围绕蒸汽动力的能量转换逻辑搭建，核心是将蒸汽通入缸体后产生的直线往复推力，通过曲柄连杆机构转化为旋转扭矩，再经多级齿轮组完成转速与扭矩的匹配输出，可直接用于教学场景下的动力原理演示，也能作为小型动力输出单元适配低负载实验设备。从实际应用场景来看，这类结构常出现在高校机械原理实验室的演示教具中，也可作为小型蒸汽动力实验台的核心动力段，帮助学习者直观理解热能到机械能的转换路径，以及齿轮传动的速比匹配逻辑，部分创客团队制作小型蒸汽动力载具时，也会参考这类紧凑结构做轻量化改造。整套装置的安装底座采用一体化成型的黑色基座，基座边缘预留了四个沉头安装孔，可直接通过M4螺栓固定在实验台架或设备安装面上，

　　基座整体轮廓为带圆角的类矩形，横向最大尺寸约180mm，纵向深度约120mm，基座上方的结构最高点距离安装面约110mm，安装时需预留基座周边至少30mm的操作空间，方便后续对齿轮啮合间隙、连杆行程做微调。设计过程中优先考虑了结构的可视性，所有传动齿轮、连杆铰接点、缸体活塞段都未做外罩遮挡，能直接观察到每一级传动的运动状态，齿轮组采用平行轴布置，三个从动齿轮与输入轴齿轮的啮合间隙控制在0.1-0.2mm之间，既保证传动顺畅无卡滞，也避免间隙过大导致的传动回程误差。曲柄连杆部分的铰接点都采用了销轴定位，连杆长度经过匹配计算，活塞在缸体内的行程刚好对应曲轴的偏心距两倍，不会出现活塞撞缸或者行程不足导致的动力损耗。

　　缸体部分采用双缸平行布置，两个缸体的曲柄相位角错开90度，能保证动力输出的连续性，避免单缸结构在上下止点出现的动力死点，输出端的齿轮轴末端预留了直径8mm的轴伸段，可通过联轴器直接连接负载，比如小型发电机、传动带轮等，适配不同的实验需求。整套结构的零件加工难度较低，基座可采用注塑或者3D打印制作，齿轮采用标准模数的直齿圆柱齿轮，采购或自制都很方便，连杆部分采用金属片材冲压即可成型，铰接销轴采用标准圆柱销，整体装配不需要特殊工装，按照轴系定位顺序依次装配即可，装配完成后手动转动输出轴，检查所有运动部件是否存在干涉，确认齿轮啮合顺畅、连杆往复无卡滞即可投入使用。在实际调试过程中，需要注意齿轮组的润滑，采用轻质润滑脂涂抹在齿面即可，

　　不需要过多润滑油避免滴落污染实验环境，连杆铰接点可滴少量轻质润滑油降低摩擦阻力，提升动力传递效率。这类结构虽然是基于蒸汽动力原理设计，但将蒸汽输入接口替换为压缩空气接口后，也可直接作为压缩空气驱动的动力演示装置，适配没有蒸汽发生设备的教学场景，拓展了实际使用的适配范围。
