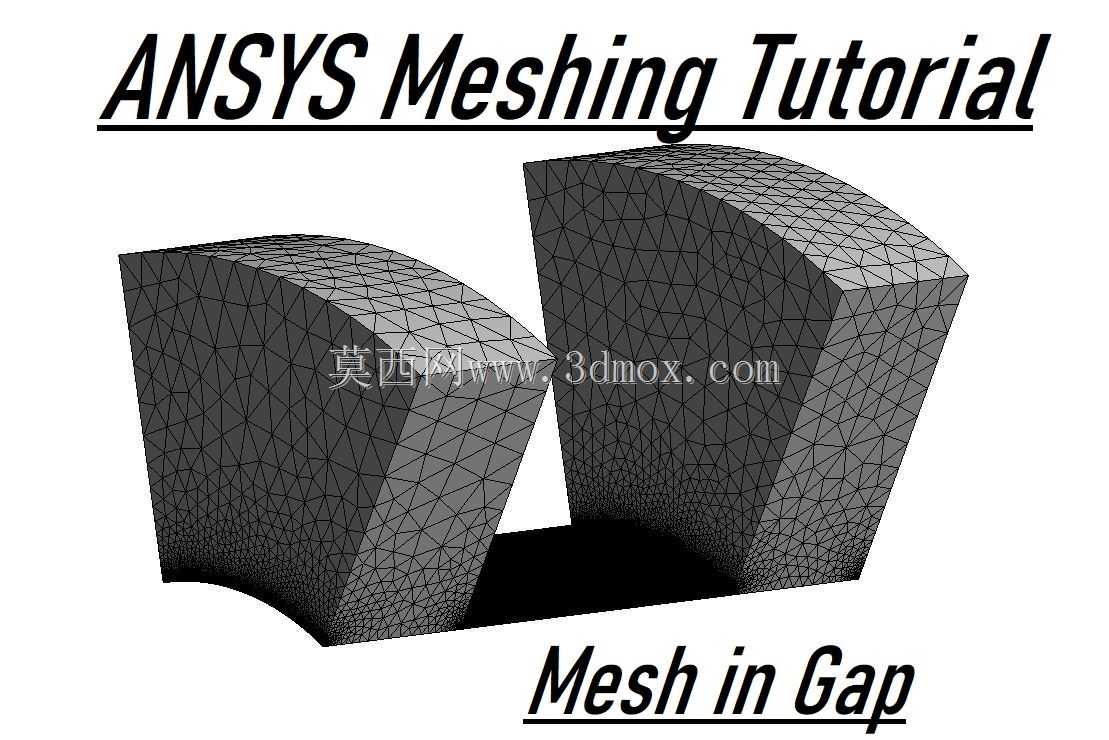

间隙区域网格划分三维教学演示模型

在有限元仿真分析工作中，间隙区域的网格处理一直是影响计算精度与收敛性的核心难点，这类带间隙的扇段结构模型，主要面向CAE前处理阶段的网格划分练习场景，覆盖机械密封配合面、轴承滚道间隙、法兰密封缝隙、液压阀节流间隙等多种工程实际中的窄间隙结构仿真需求。日常做结构接触分析、间隙流场仿真、热传导缝隙计算时，很多工程师容易在间隙位置出现网格畸变、单元长宽比超标、接触对识别失败的问题，这个演示模型专门针对这类痛点设计，采用对称扇段结构，两个弧形块体之间预留均匀的窄间隙区域，块体本身设置了平面、弧面、直角棱边等多种几何特征，能够覆盖网格划分中常见的几何拓扑场景。从设计思路来看，模型没有采用完整的环形结构，而是截取了90度左右的扇段，一方面减少整体单元数量降低练习时的计算资源消耗，另一方面保留了弧面与平面衔接的特征，能够练习映射网格、自由网格、局部尺寸控制、边界层网格设置等多种前处理操作。间隙区域的尺寸设置参考了常规机械密封的配合间隙量级，既不会因为间隙过宽失去窄间隙网格练习的意义，也不会因为间隙过窄导致常规网格尺寸下直接出现单元穿透，适合练习从块体到间隙区域的网格尺寸过渡设置，比如在间隙位置设置更小的单元尺寸，在远离间隙的块体内部逐步放大网格尺寸，平衡计算精度与求解效率。模型的安装边界也做了简化处理，两个块体的底面均设置为平面约束面，弧面与侧面保留自由特征，练习时可以根据不同仿真场景施加约束，比如做结构接触分析时，可固定其中一个块体的底面，给另一个块体施加径向或轴向的位移载荷，模拟两个配合件之间的挤压接触；做间隙流场分析时，可将间隙区域抽取为流体域，在两个弧面端部分别设置入口与出口边界，练习流体边界层网格的划分，模拟缝隙内的流体流动与压力分布。很多刚接触CAE分析的工程师，处理窄间隙结构时习惯直接用全局自动网格划分，往往会出现间隙位置只有1-2层单元，甚至出现单元负体积的情况，导致后续计算直接报错，或者计算结果出现严重的应力集中、流速异常问题。这个模型可以帮助练习者掌握局部网格尺寸控制的方法，比如在间隙的两个壁面设置尺寸函数，让网格从壁面向块体内部逐步过渡，同时控制单元的 skewness、orthogonal quality 等网格质量指标在合格范围内；也可以练习扫掠网格的划分方法，对于规则的扇段结构，采用扫掠方式生成六面体网格，相比四面体网格能够大幅减少单元数量，同时提升间隙区域的计算精度。在实际工程应用中，这类间隙结构广泛存在于各类通用机械零部件中，比如齿轮泵的齿轮端面与端盖之间的间隙、柱塞泵的柱塞与缸体之间的配合间隙、减速器的齿轮啮合侧隙、密封件的唇口与轴面之间的接触间隙，这些位置的网格处理质量直接决定了仿真结果的可信度，比如齿轮泵的间隙泄漏量计算，如果间隙位置的网格层数不足，计算出的泄漏量误差可能超过30%，无法指导实际的产品设计。通过这个模型的练习，能够掌握不同类型间隙结构的网格划分思路，比如对于等宽间隙可以采用映射网格生成规则的六面体单元，对于变宽度间隙可以采用四面体网格加局部边界层的方式，同时掌握网格质量检查的方法，避免在实际项目中因为网格问题浪费大量的计算时间。模型的几何特征做了合理的简化，没有添加多余的倒角、小孔等细碎特征，避免练习者把精力浪费在无关的几何清理上，能够专注于间隙区域的网格控制技巧，同时两个块体的几何形状完全对称，也方便练习对称边界条件的设置方法，在实际项目中遇到对称结构时，可以直接截取对称扇段进行分析，大幅降低模型规模。
