离心泵闭式叶轮结构三维设计

这款叶轮是单级离心泵的核心做功部件，主要适配卧式端吸离心泵结构，在民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景中承担能量转换的核心作用。实际运行中，叶轮随泵轴高速旋转，通过叶片对叶轮流道内的介质做功，将原动机输入的机械能转化为介质的压力能与动能，最终实现介质的加压输送。

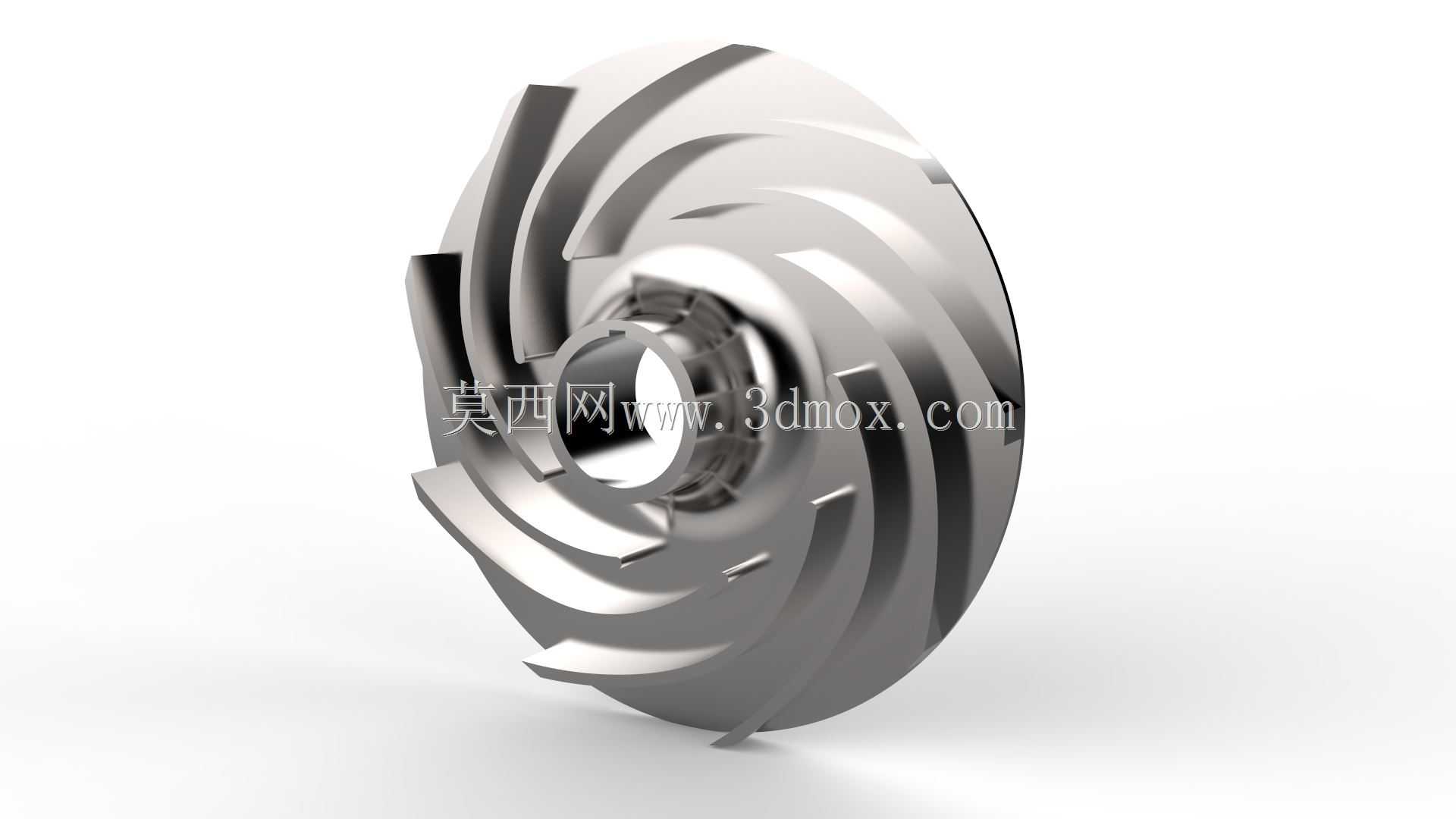

从结构设计来看，该叶轮采用闭式叶轮结构，包含前盖板、后盖板与扭曲叶片三部分主体结构，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，容积效率更高，更适合输送清水、物理性质与水接近的无大颗粒杂质的清洁介质，运行时的介质泄漏损失更小，能在额定工况点保持较高的运行效率。叶片采用空间扭曲型设计，而非简单的直板叶片，这种设计是基于流体在叶轮内的实际流动轨迹优化而来：介质从叶轮中心的吸水室进入叶轮后，会沿轴向转径向流动，扭曲叶片能够更好适配介质的流动方向变化，减少介质进入叶轮流道时的冲击损失，同时避免流道内出现大面积的涡流、脱流区域，降低水力损失，也能在一定程度上减少运行时的水力振动与噪声。

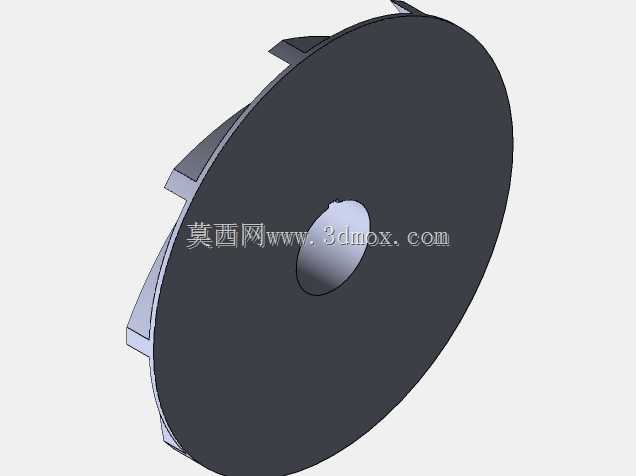

叶轮的中心位置设计有与泵轴配合的轴孔，轴孔旁设置有键槽结构，用于通过平键传递扭矩，保证叶轮与泵轴同步旋转，避免高速运转时出现相对滑动。后盖板侧设计有密封环安装位，可与泵体上的密封环配合形成节流间隙，减少叶轮出口侧的高压介质回流到叶轮入口的低压侧，进一步提升泵的容积效率；同时后盖板上可根据设计需求设置平衡孔，用于平衡叶轮前后盖板因介质压力差产生的轴向力，降低泵轴承受的轴向载荷，延长轴承与机械密封的使用寿命。前盖板的外轮廓为光滑的弧面过渡，能够引导介质平顺进入叶轮流道，减少入口处的局部阻力损失。

从安装边界来看，该叶轮的入口直径需与泵体的吸水室出口尺寸匹配，出口宽度、叶轮外径需匹配泵体的压水室流道尺寸，安装时需保证叶轮入口与泵体密封环的同轴度，避免运行时出现摩擦、碰撞；叶轮的轴向定位需通过轴套、锁紧螺母实现，保证叶轮在泵腔内的轴向位置符合设计要求，与前后泵腔的间隙控制在合理范围内，间隙过大会增加泄漏损失，间隙过小则可能在泵轴受热窜动时出现部件刮擦。

在实际选型应用中，这类叶轮的水力参数直接决定了离心泵的流量、扬程特性曲线，叶片的出口安放角、叶片数量、流道过流面积都会影响泵的性能表现：叶片出口角偏大时，泵的扬程曲线会更陡峭，适合需要较高扬程的工况；叶片数量适中时，既能保证对介质的充分做功，又不会因为流道过窄增加介质流动的摩擦损失。设计建模过程中，需要先通过水力计算确定各截面的型线坐标，再通过曲面放样、加厚、布尔运算等操作完成整体结构建模，同时要做动平衡校验的结构预留，保证叶轮高速旋转时的质量分布均匀，避免运行时出现过大的径向振动，影响泵组的运行稳定性。这类叶轮通常采用铸造工艺加工，材质可根据输送介质的特性选择铸铁、铸钢、不锈钢等，建模时需要预留铸造拔模斜度与加工余量，保证后续加工装配的可行性。
