卧式热媒循环输送泵结构设计

在化工、暖通供热、橡塑加工等需要高温热媒循环输送的工况场景中，热媒泵是支撑整个热媒回路稳定运行的核心流体输送部件，不同于普通清水泵的设计逻辑，这类泵需要兼顾高温介质下的密封可靠性、驱动端与泵腔的热隔离效果，以及长期连续运行的结构稳定性。从实际工程应用来看，这类卧式结构的热媒泵常被集成在模温机、导热油加热系统、工业烘干线的热媒循环回路中，负责将加热后的高温导热油或其他热媒介质加压输送到用热终端，再将降温后的介质泵送回加热单元完成循环，整个过程中泵体需要承受持续的高温工况，同时保证介质无泄漏、运行振动控制在允许范围内。

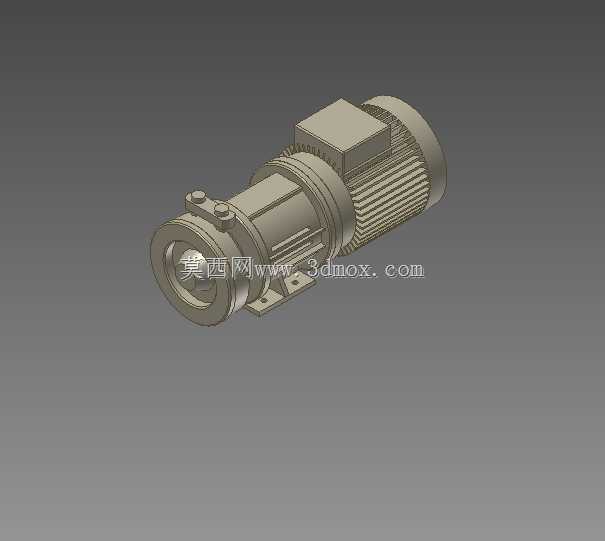

从结构设计思路来看，该模型采用泵头与驱动电机直联共轴的卧式布局，省去了传统联轴器连接的冗余结构，既压缩了整机的轴向安装尺寸，也减少了联轴器对中偏差带来的振动与磨损问题。泵头部分采用端进侧出？不对，看模型结构是轴向入口的法兰连接结构，入口法兰设置在泵头前端，采用螺栓紧固的法兰连接形式，方便与现场管路对接时调整密封垫片压缩量，出口则设置在泵体径向位置，符合离心泵的常规流体走向设计，能减少介质在泵腔内的流道折转阻力。泵腔与电机连接的位置设计了独立的散热连接段，这部分结构是热媒泵区别于普通卧式离心泵的关键，因为热媒介质温度往往超过150摄氏度，若泵腔的热量直接传导到电机端，会导致电机轴承润滑脂失效、绕组温度超标，因此该段结构通过增加散热筋、扩大空气接触面积的方式，阻断热传导路径，保证电机端工作温度处于允许区间。

安装边界方面，整机采用底部一体式安装脚座，脚座上预留了两个长圆形安装孔，方便现场安装时调整整机的轴向位置，适配不同的安装基座孔位偏差，安装时需要保证脚座与安装基础面的平面度误差不超过0.1mm每米，避免强行锁紧安装螺栓导致泵体与电机的同轴度偏差，引发运行时的轴封磨损、振动超标问题。整机的径向尺寸以电机外壳的最大外径为边界，泵头部分的最大外径小于电机外径，因此现场布置时侧面预留的检修空间只要满足电机散热要求即可，不需要额外给泵头预留过多侧向空间，轴向尺寸从泵头入口法兰端面到电机尾端风扇罩端面为总长度，选型时需要提前核算安装区域的轴向空间，避免出现管路对接后电机尾端与其他设备干涉的问题。

功能特性上，该泵的结构设计针对热媒介质的特性做了适配，泵腔过流部分的流道做了平滑过渡处理，减少高温介质在流道内的滞留死区，避免介质长期滞留出现结焦、碳化问题，影响泵的输送效率。轴封位置预留了机械密封的安装空间，可适配耐高温型波纹管机械密封，相比普通填料密封，能大幅降低高温热媒的泄漏概率，减少现场运维的工作量。电机部分采用标准卧式三相异步电机的结构外形，散热筋沿电机外壳轴向均匀布置，尾部自带独立散热风扇，即使泵在低转速运行时，也能保证电机绕组的散热效果。

在实际选型建模过程中，这类泵的结构需要重点核对几个关键尺寸的匹配关系：首先是泵轴与电机轴的连接强度，因为直联结构下泵的叶轮直接安装在电机轴延伸端，需要核算轴的挠度是否满足叶轮运行时的跳动要求，避免叶轮与泵腔内壁出现刮擦；其次是泵腔的承压能力，热媒系统往往带有一定的工作压力，泵体壳体的壁厚需要满足对应温度下的承压要求，建模时需要根据设计压力核算壳体的最小壁厚，同时在法兰连接位置预留足够的螺栓布置空间，保证法兰连接的密封比压满足高温下的密封要求；最后是热隔离段的散热效率，需要核算该段的热传导阻，保证在最高工作介质温度下，电机端轴承位置的温度不超过70摄氏度，避免润滑脂过早失效。

从现场运维的角度来看，该结构的泵在安装时需要保证入口管路的直管段长度不小于3倍入口管径，减少介质进入泵腔时的紊流，提高泵的运行效率，同时入口管路需要设置独立的支撑，避免管路重量直接压在泵头法兰上，导致泵体受力变形，影响轴封的使用寿命。泵体顶部预留了排气螺塞的安装位置，首次启动前需要通过该位置排净泵腔内的空气，避免出现气缚问题，导致泵无法正常输送介质。底部的安装脚座除了固定整机位置外，还可以作为找正基准，安装时通过水平仪在脚座加工面测量横向和纵向的水平度，保证整机安装水平，避免轴承受力不均出现过早磨损。
