工业立式带安全护笼直爬梯结构设计

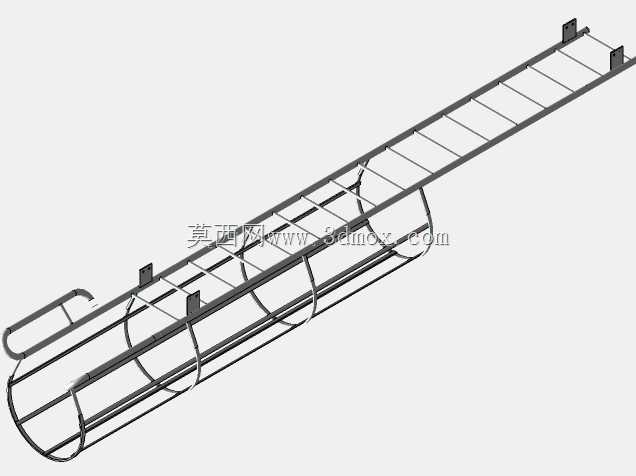

在工业厂区、仓储罐体、设备平台、建筑外立面等需要固定登高作业的场景中，带防护结构的直爬梯是应用极广的登高通行构件，这类构件的核心设计逻辑始终围绕通行效率与作业安全两个核心维度展开，区别于普通无防护直梯，护笼结构的加入直接解决了高空攀爬过程中人员后仰坠落的风险，是登高高度超过2米场景下的标配防护结构。这款爬梯的设计采用分段可调的长度适配逻辑，可覆盖500mm到4590mm的垂直安装高度区间，能够适配不同层高的设备平台、罐体检修口、屋面检修通道的安装需求，设计阶段就考虑了现场安装的适配性，梯梁采用标准等边角钢作为主体承载构件，踏棍采用等距布置的圆钢构件，踏棍间距严格控制在300mm的常规工业梯步距范围内，匹配成年人攀爬时的步幅习惯，避免步距过大造成的攀爬费力、步距过小造成的踏空风险。护笼部分采用环形水平箍加竖向立杆的笼式结构，水平箍的内径控制在700mm左右，既能够给攀爬人员留出足够的肢体活动空间，又能在人员失稳时有效兜住身体，避免从梯身侧面或后方坠落，护笼的竖向立杆沿环形箍均匀布置，立杆间距不大于300mm，防止人员身体从杆件间隙滑出，护笼从距离地面2米左右的高度开始设置，一直延伸到顶部平台踏面以上1.2米的位置，保证人员在踏上平台的最后一步依然处于防护范围内。设计过程中充分考虑了安装边界的适配问题，梯身顶部设置有与平台结构连接的固定支座，可通过螺栓连接或焊接的方式与钢结构平台、混凝土预埋件进行固定，梯身底部设置有落地支撑脚，可根据地面平整度调整支撑高度，避免梯身安装后出现倾斜、晃动的问题。在实际使用场景中，这类爬梯主要服务于设备日常检修、工况巡检、物料临时传递等登高作业需求，不同于斜梯的大占地特性，直爬梯的水平投影面积极小，仅需要预留800mm左右的安装宽度即可完成布设，非常适合场地空间局促、登高频率不算极高的作业点位布设。结构设计阶段对构件的受力做了充分校核，单根踏棍可承受不小于1kN的集中荷载，梯梁整体可承受不小于2.5kN的竖向总荷载，完全满足常规工业场景下的单人携带工具攀爬的荷载要求，护笼构件的侧向受力也做了加强处理，能够承受人员失稳倚靠时的侧向冲击力，不会出现杆件变形、脱焊的问题。细节设计上，所有金属构件的外露边缘都做了倒角打磨处理，避免攀爬过程中划伤衣物或皮肤，踏棍表面做了防滑处理，即使在沾有少量油污、水渍的工况下，依然能够保证鞋底与踏棍之间有足够的摩擦力，降低攀爬打滑的风险。护笼与梯梁之间采用满焊连接，所有焊接位置都做了焊渣清理与防腐处理，能够适应户外露天、潮湿车间等不同工况下的防腐蚀要求，延长构件的整体使用寿命。不同于定制化的一体式爬梯，这款爬梯采用分段模块化的设计思路，不同长度的梯段可以通过标准连接法兰进行拼接，现场安装时不需要进行大量的切割焊接作业，只需要按照安装高度选择对应数量的标准梯段进行拼接固定即可，大幅降低现场安装的工作量与施工难度，也方便后期使用过程中如果出现局部构件损坏，可以快速更换对应段的构件，不需要整体拆除更换。在安装边界的预留上，设计要求梯身中心距离安装立面的距离不小于200mm，保证攀爬时脚尖有足够的活动空间，不会出现脚尖磕碰立面的情况，护笼最外侧距离安装立面的距离不大于800mm，避免护笼突出过多影响周边通道的正常通行。针对不同的安装场景，这款爬梯还预留了可选的休息平台安装接口，当攀爬高度超过4米时，可以在中间位置加装休息平台，给长距离攀爬的人员提供临时休息的点位，进一步提升长时间攀爬的安全性，梯身底部还可以选配安全门结构，在非作业时段可以锁闭爬梯，防止无关人员随意攀爬引发安全事故。整体结构没有多余的装饰性构件，所有杆件的尺寸、布置位置都完全服务于功能需求，在保证结构强度与防护性能的前提下，尽可能控制构件的整体重量，降低运输与安装过程中的吊装难度，同时也减少不必要的材料损耗，兼顾实用性与经济性。
