工业储运蓝色钢制油桶结构设计

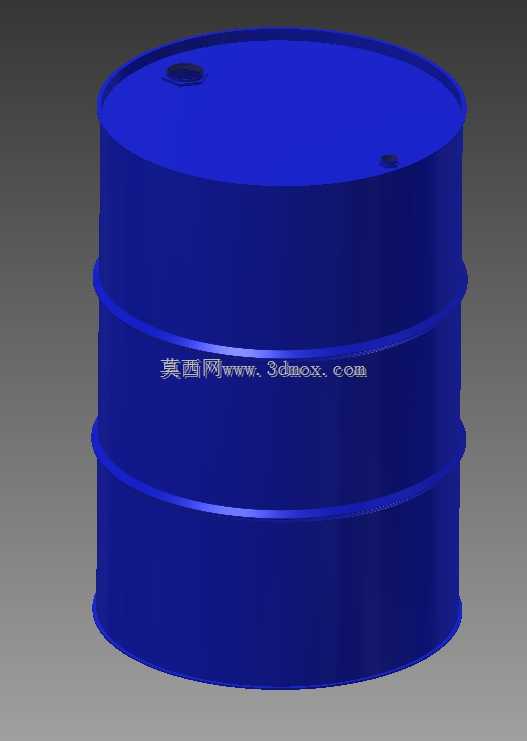

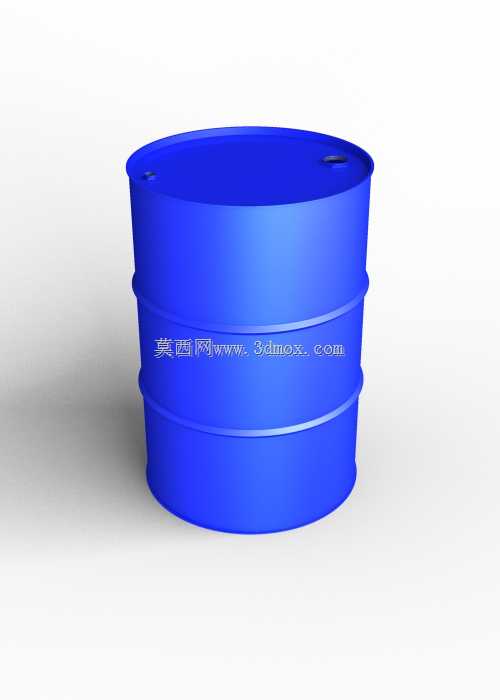

在工业流体物料的仓储、转运环节，钢制储运桶是应用覆盖度极高的单元载具，从石化行业的成品油、润滑油中转，到化工领域的非强腐蚀性溶剂、助剂暂存，再到生产车间的切削液、废油料回收，都能见到这类圆柱型容器的身影。本次完成结构建模的蓝色钢制油桶，完全参照工业量产的通用储运桶参数搭建，整体采用直立圆柱构型，相较于方形或异形储具，圆柱结构在堆码、转运过程中受力更均匀，侧壁承受内部液体静压力时无应力集中死角，即便在长途运输的颠簸工况下，也能避免局部形变导致的焊缝开裂问题。

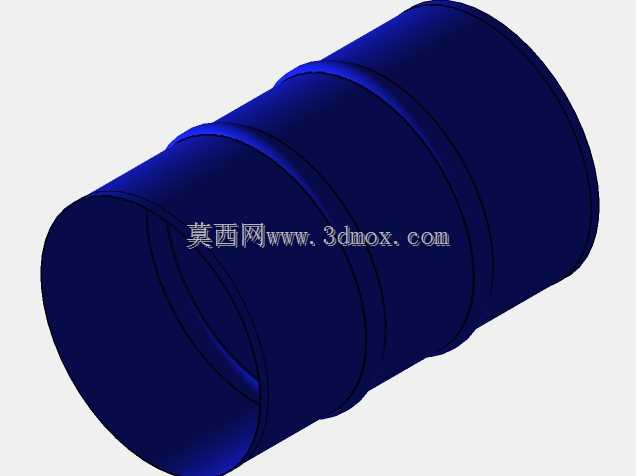

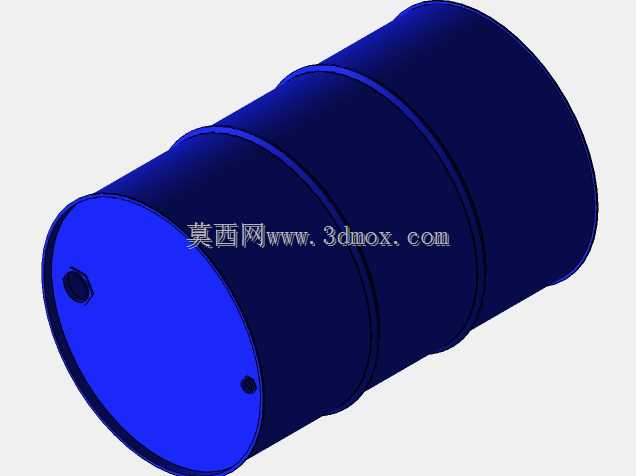

从结构设计逻辑来看，桶身采用三段式卷边咬合结构，两道环形滚压加强筋沿桶身高度方向均匀分布，这两道加强筋并非简单的装饰凸起，而是通过冷滚压工艺让桶壁板材形成环形内凹外凸的加强结构，在不增加板材厚度的前提下，将桶身的径向抗形变能力提升40%以上，既可以降低空桶堆码时的侧壁凹陷风险，也能在满桶堆叠时承担上层载荷的分散传导，避免下层桶身被压溃。桶顶采用微凸的碟形封板设计，相较于平顶结构，碟形顶在遇到少量积液时可以引导液体向边缘的注油口、透气口汇聚，同时在桶内液体因温度变化出现体积膨胀时，碟形顶可以提供微小的形变余量，避免内部压力直接作用在卷边焊缝处。桶顶设置两个开孔，大口径开孔为注排料口，配套标准旋盖结构，可适配常规的抽液泵、灌装枪接口，小口径开孔为透气孔，在快速排料时平衡桶内外气压，避免桶内形成负压导致排料不畅、桶壁吸瘪的问题。

尺寸边界方面，该油桶的公称容积匹配工业通用的200L级储运桶标准，桶身外径控制在580mm左右，整体高度约890mm，这个尺寸边界完全适配国内通用的货运托盘尺寸，标准1200*1000mm的平托盘上可以单层整齐码放4个满桶，配合缠绕膜打包后可直接通过叉车完成整托转运，也能适配现有自动化立体仓库的货位尺寸，无需调整仓储货架的层间距即可直接入库存储。桶底采用向内收边的卷边结构，底部边缘的卷边圆弧半径经过反复校核，既可以保证桶身直立放置时的接触稳定性，避免地面轻微不平整导致的桶身晃动，也能在人工滚动转运油桶时，让桶身沿卷边圆弧顺畅滚动，降低短距离移位的操作难度。

建模过程中，对卷边咬合的接缝结构做了细节还原，桶身与桶顶、桶底的连接采用双重卷边加密封填料的结构形式，这种结构是钢制储运桶防渗漏的核心，建模时特意保留了卷边处的板材叠层特征，方便后续做有限元受力分析时，准确模拟接缝处的应力分布。桶身表面的涂装采用工业常用的氨基烤漆质感，蓝色涂装一方面是工业油料储运容器的通用识别色，方便厂区内快速区分容器类型，另一方面烤漆层可以为钢制板材提供防锈保护，即便在潮湿的仓储环境下长期存放，也能减缓桶壁的锈蚀速度。

在实际工况适配性上，该结构的油桶可以适配多种装卸场景，既可以通过手动油桶夹具配合叉车完成整桶搬运，也能通过专用的油桶吊具配合行车完成吊装作业，桶身的两道加强筋刚好可以作为吊具、夹具的卡位结构，避免搬运过程中夹具打滑脱落。针对废油回收场景，该结构的密封性能可以满足废矿物油的存储要求，避免废液渗漏污染场地，注料口的密封垫采用耐油橡胶材质，长期接触油料不会出现溶胀、硬化问题，保证反复启闭后的密封可靠性。对于生产车间的临时储液场景，该油桶的顶部结构可以适配常规的油桶泵，无需额外改造即可快速抽取桶内液体，桶身的圆柱结构也方便在外部加装液位显示装置，实时掌握桶内液体余量。
