工业通用型压力检测传感元件结构

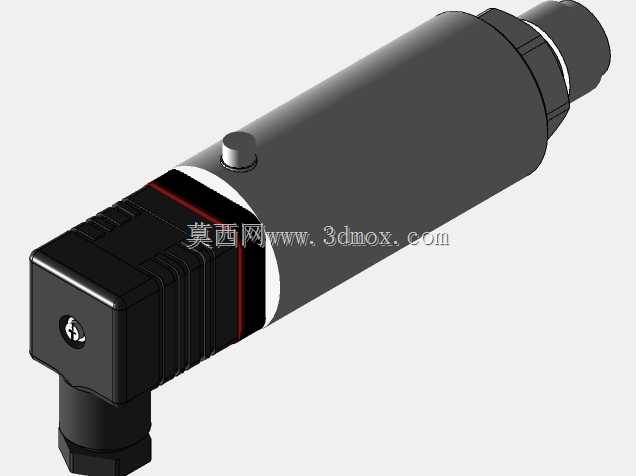

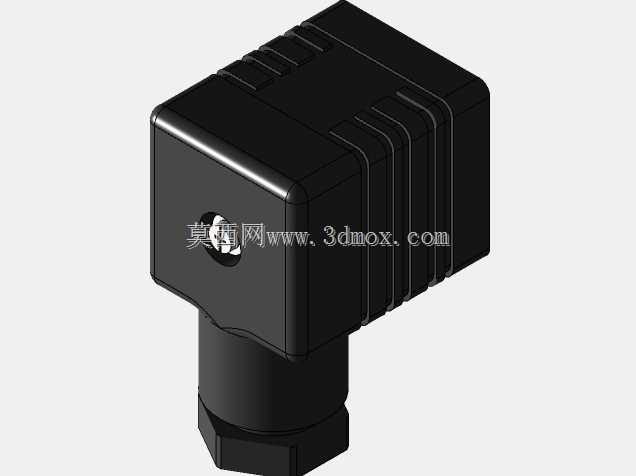

在工业流体控制系统、液压动力单元、气动输送管线、制程工艺管路的压力监测环节，这类压力检测元件是整套系统获取实时压力参数的核心前端部件，其结构设计的合理性直接决定了检测数据的准确性、长期运行的稳定性以及现场安装维护的便捷性。从结构设计逻辑来看，这款传感元件采用上下分段式的结构布局，上部为电气接线与信号处理腔体，下部为压力感应与介质接触腔体，两段腔体之间设置了多层密封结构，既可以避免被测介质渗入电气腔造成电路损坏，也能阻隔外部环境中的水汽、粉尘进入器件内部，适配工业现场多粉尘、存在轻度喷淋的复杂工况。上部的电气接插件采用侧出式赫斯曼接头结构，这种接头形式在工业工控领域应用极为广泛，接线时无需拆卸器件主体，仅需对接配套的航空插头即可完成电气连接，接头自带的卡扣锁紧结构可以避免设备运行过程中因管线振动、外力拉扯导致的接线松脱，同时侧出的接线方向可以压缩器件竖直方向的安装空间，适配管线周边安装空间局促的场景。下部的介质接触段采用圆柱形金属壳体设计，壳体表面做了钝化处理，既可以抵御常规工业介质的轻度腐蚀，也能保证壳体的结构强度，避免外部磕碰导致内部感应芯体错位。底部的过程连接采用标准外螺纹接口，这种接口是工业压力检测元件的通用安装接口，可以直接对接工业管路上预留的内螺纹安装座，安装时仅需在螺纹处缠绕适配的密封带或者加装密封垫片，即可完成介质侧的密封，无需额外加工定制转接件，大幅降低现场安装的适配成本。从功能实现逻辑来看，器件内部的压力感应芯体安装在下部腔体的最底端，直接与被测介质接触，可以快速感知介质压力的波动变化，芯体采集到的压力信号经过上部腔体内的信号调理电路处理后，转化为标准的工业电信号通过接线端传输至后端的PLC、数显表或者工控采集系统，为系统的压力闭环控制、超压报警、泄漏检测提供实时数据支撑。在结构设计的细节处理上，上下腔体的衔接处设置了一圈视觉标识环，既可以作为生产装配时的对位标识，也能让现场运维人员快速识别器件的安装到位状态，避免装配不到位导致的密封失效问题。上部的电气腔体顶部设置了微调校准孔，出厂校准完成后用密封堵头封堵，后续现场运维时如果出现零点漂移，可以打开堵头进行零点校准，无需将整个器件从管路上拆卸下来，大幅降低运维校准的工作量。从安装边界尺寸来看，下部圆柱形壳体的外径控制在常规同量程传感器的通用尺寸范围内，安装时周边预留的操作空间仅需满足接头插拔、扳手拧动的空间即可，不需要额外预留过大的安装间隙，对于集成度较高的阀岛、紧凑型液压动力单元这类安装空间紧张的应用场景，这种紧凑的外形尺寸可以大幅降低系统集成时的空间布局难度。在实际工况应用中，这类传感元件可以覆盖液压系统的工作压力监测、气动系统的气源压力检测、水处理系统的管路压力采集、制冷系统的冷媒压力监测等多个场景，其结构设计充分考虑了工业现场的安装习惯、运维需求以及环境适配性，没有多余的冗余结构，每一处结构设计都对应实际使用中的具体需求：比如金属壳体的厚度设计既满足了承压强度要求，也尽可能压缩了整体重量，避免长时间安装在薄壁管路上因自重导致的接口应力变形；侧出接头的角度设计预留了足够的接线弯曲半径，避免线缆过度弯折导致的线芯断裂；外壳的边角处都做了圆角过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中点，提升器件的抗振动性能，适配设备运行时存在持续振动的工况。在三维建模过程中，这类器件的结构还原需要重点关注几个关键尺寸的准确性：首先是底部过程连接螺纹的公称直径、螺距以及密封面的尺寸，这部分尺寸直接决定了模型导入装配体后是否能与对应的安装座正确配合，不会出现干涉或者密封面错位的问题；其次是上部接线接头的插接尺寸、出线方向以及接头的锁紧结构尺寸，这部分关系到装配时线缆接头的模型是否能正确对接，不会出现装配干涉；另外上下腔体的同轴度、密封槽的尺寸与位置也是建模时需要重点把控的细节，这些细节直接影响模型在做虚拟装配、干涉检查时的准确性，对于做系统集成设计的工程师来说，准确的模型可以提前预判安装时可能出现的空间冲突、接口不匹配问题，减少实际加工装配时的出错概率。
