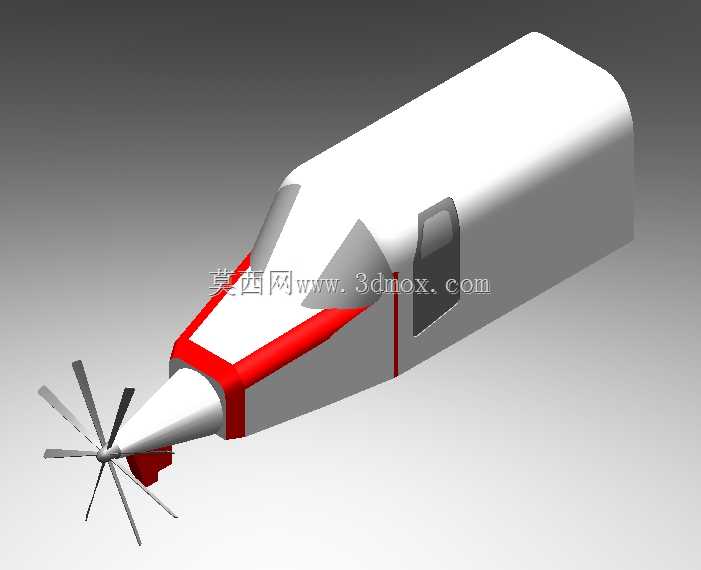

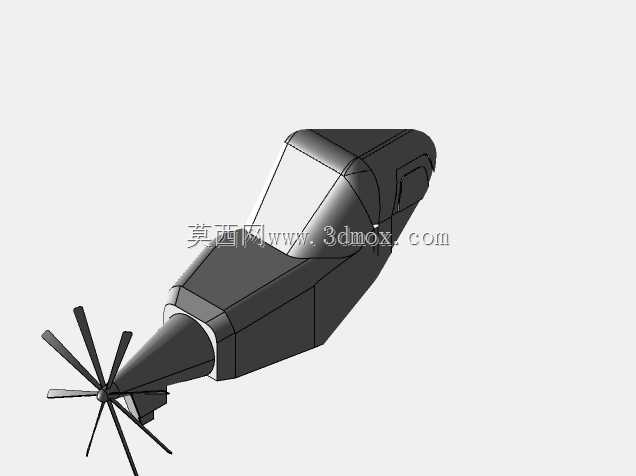

拼装式螺旋桨道具飞机机头段结构设计

　　该结构件主要面向影视道具制作、航空科普展陈、青少年航空教具开发场景使用，区别于真实通航飞行器的承力结构设计，整体以外观还原度、拼装便捷性、展示安全性为核心设计目标，可直接用于静态展示场景，也可加装低转速动力模块改造为低速地面滑行展示道具。从实际使用需求出发，机头段采用分段式曲面拼接设计，前端锥形整流段与中部乘员舱段通过止口定位结构配合，现场拼装时无需复杂工装，对准定位面后即可通过侧边隐藏式卡扣完成固定，大幅降低展陈现场的组装难度，也方便后期拆分运输，减少长距离转运过程中的曲面磕碰损伤风险。前端螺旋桨组件采用独立模块化设计，桨叶与桨毂采用插接配合，单支桨叶可单独拆卸更换，日常展示中若出现桨叶弯折、掉漆等损耗，

　　无需拆解整个机头结构即可完成备件替换，降低展陈维护成本。中部舱体的曲面造型采用大圆角过渡设计，所有外露棱边均做R3以上圆角处理，避免公共展陈场景下尖锐边角造成的磕碰伤害，适配科技馆、校园科普角、商业主题展等人员密集场所的安全要求。舱门位置采用嵌入式安装结构，门体与舱体外曲面保持齐平，还原小型螺旋桨飞行器的外观流线特征，门体侧边预留微小开合间隙，可根据展示需求选择固定封闭状态，或加装简易铰链实现开合功能，增强展陈互动性。设计过程中优先控制整体安装边界，整体段长控制在1.2米范围内，最大截面直径不超过0.5米，底部预留标准M6安装螺孔阵列，可直接适配通用展架的安装接口，无需额外制作转接支架。结构壁厚统一设置为5mm，

　　兼顾结构刚性与整体重量，整体段重量控制在8kg以内，单人即可完成搬运、安装作业，无需额外吊装辅助。曲面分模过程中充分考虑后期加工工艺适配性，若采用玻璃钢翻模制作，所有曲面均预留合理拔模斜度，无倒扣结构，可降低模具制作难度，减少脱模过程中的曲面缺损；若采用3D打印制作，分段后的单个部件尺寸可适配主流桌面级FDM打印机的成型尺寸，无需工业级大尺寸打印设备即可完成制作，降低小批量道具的制作成本。前端螺旋桨的桨叶角度采用固定安装角设计，静态展示状态下可还原螺旋桨的停放视觉效果，若需加装动力实现低速转动，桨毂位置预留直径8mm的电机轴安装孔，可直接适配常规低速直流电机的输出轴，无需额外改造传动结构。舱体内部预留足够的空腔空间，

　　可根据展示需求内置电池、控制模块、灯光组件等，实现机头灯效、螺旋桨低速转动等动态展示效果，拓展道具的展示形式。结构设计过程中对所有配合面做公差匹配设计，止口配合面采用间隙配合，公差带控制在0.2mm范围内，既保证拼装时的顺畅度，也避免配合间隙过大造成的拼接缝错位，影响外观整体一致性。外表面的红色装饰条采用嵌入式凹槽设计，后期涂装时可直接沿凹槽做分色处理，无需额外粘贴分色胶带，降低涂装作业的难度，也能保证装饰线条的平直规整，提升外观还原效果。整体结构无复杂内部承力肋板设计，在满足静态展示刚性要求的前提下，尽可能简化内部结构，减少加工制作的工序，缩短道具生产周期，适配商业展陈项目短周期交付的需求。针对户外临时展陈的使用场景，结构底部预留排水小孔，避免雨天积水造成的内部腐蚀，延长道具的户外使用寿命。
