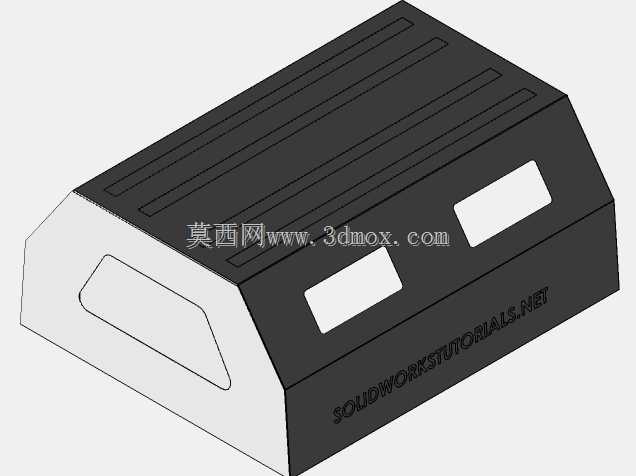

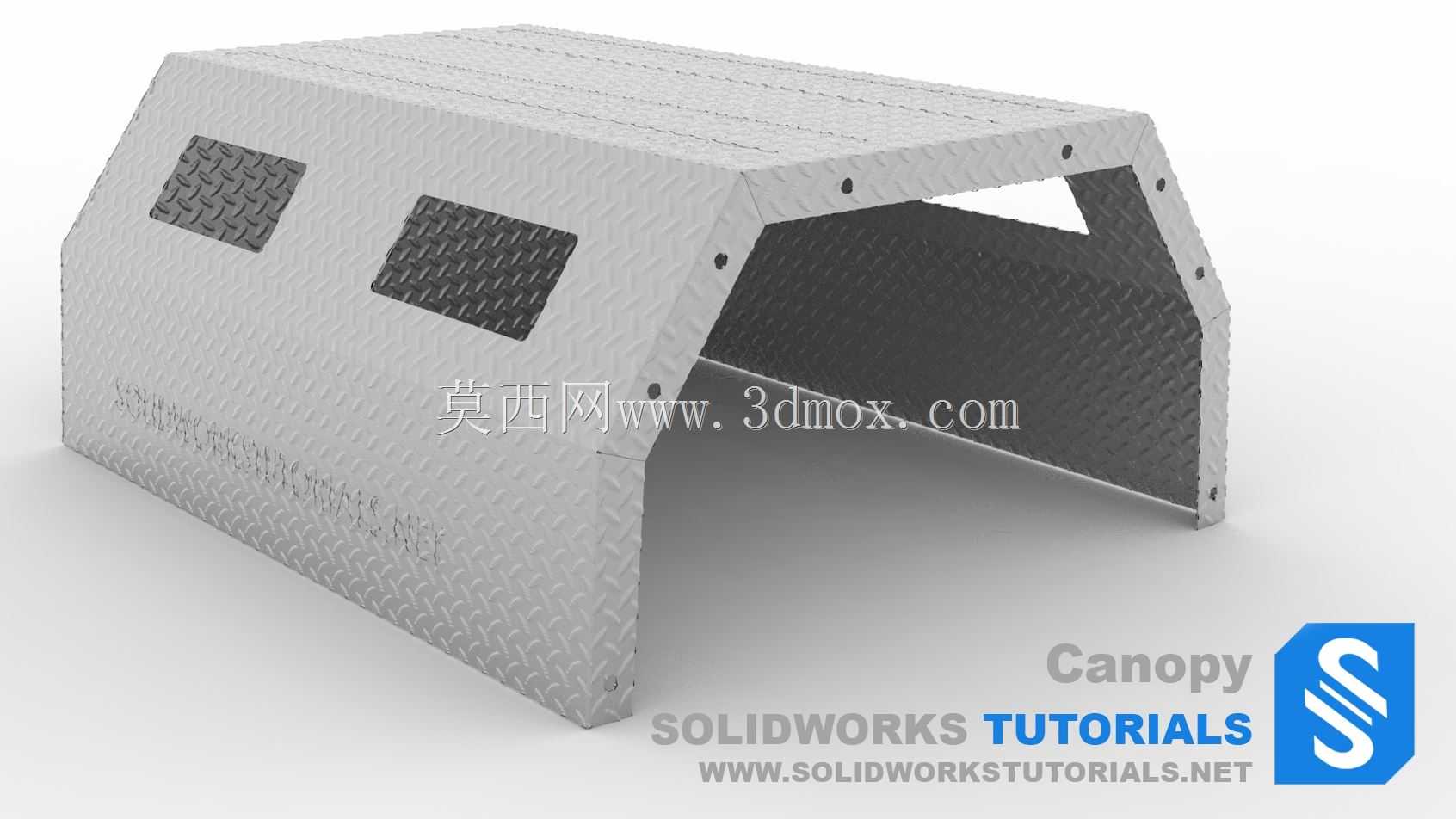

花纹板式设备防护顶棚钣金结构设计

这类顶棚结构多应用在户外露天作业的小型设备、工程机具的上部防护场景，比如野外作业的小型动力站、户外临时布设的机电单元、轻型作业机具的操作区上方，核心作用是阻隔高空坠物、雨水直淋、日晒老化对设备核心部件或操作区域的侵蚀，同时兼顾一定的侧面防飞溅防护能力。从结构设计逻辑来看，整体采用一体化折弯成型的钣金壳体思路，主体基材选用花纹钢板，一方面花纹板面的防滑属性可以满足临时踩踏的检修需求，运维人员偶尔需要登上顶棚检查上部管线、清理积尘积水时，花纹结构能提供足够的摩擦系数避免滑倒，另一方面花纹板的刚性比同厚度光面钢板更高，不需要额外增设过多加强筋就能满足顶部承载要求，能降低整体结构重量，减少下部支撑结构的负载。整体轮廓采用梯形截面的罩壳形态，两侧斜向板面开设嵌入式的网格通风窗，这部分设计并非单纯的造型考量，设备运行过程中产生的热空气可以通过两侧通风窗自然对流排出，避免罩壳内部形成密闭空间导致热量积聚，同时网格结构的开孔尺寸经过控制，能阻挡大体积的落叶、碎石、杂物落入罩内，又不会过度阻碍空气流通。壳体的连接边全部采用折弯翻边处理，所有安装孔位都预设在翻边法兰面上，安装时可以通过螺栓直接将顶棚固定在下部设备的机架边框上，翻边结构既可以提升壳体边缘的结构刚度，避免薄板边缘出现波浪变形，也能在安装面处形成自然的止口，配合密封胶条使用时可以阻挡雨水从连接缝隙渗入设备内部。从安装边界来看，整体罩壳的下部开口尺寸完全匹配下部设备的上部安装框架尺寸，两侧斜板的倾斜角度经过计算，落在板面上的雨水、积尘可以顺着斜面自然滑落，不会在顶棚顶部形成积水积灰的低洼区域，减少长期使用后的锈蚀隐患。壳体的转角位置没有采用焊接拼接的工艺，而是通过钣金折弯工艺直接成型，减少了焊缝数量，既降低了焊接变形的校正工作量，也避免了焊缝位置长期受户外环境影响出现锈蚀开裂的问题，整体结构的工艺性更适合批量钣金加工生产。在细节设计上，两侧通风窗采用凹陷式安装结构，窗体嵌入板面的沉台内，安装后窗体表面与板面基本齐平，不会突出在外形成磕碰的凸起，也能减少风阻，避免大风环境下窗体被风阻拉扯变形。所有外露的板边都做了压边处理，没有锋利的毛边外露，避免运维人员安装检修时被割伤。这类钣金顶棚的设计不需要额外做表面喷涂处理，花纹钢板本身的氧化层配合常规的防锈底漆就能满足户外使用的防腐要求，相比玻璃钢材质的防护罩，钣金材质的抗冲击能力更强，遇到高空坠物时不容易出现碎裂破损，使用寿命更长，而且损坏后可以直接通过钣金焊接修复，维护成本更低。在实际选型适配时，需要注意顶棚的下部安装孔位间距要和设备机架的预设安装位完全对齐，整体高度不能超出设备运输时的限高要求，两侧通风窗的位置要避开设备上部的吊装点、管线接口位置，避免安装时出现干涉。另外顶棚的顶部板面虽然具备一定的承载能力，但设计时仅考虑临时检修的单人踩踏负载，不能作为长期承重的工作台使用，结构计算时顶部静载取值按照单人检修的负载标准设定，兼顾了结构强度和轻量化的平衡。
