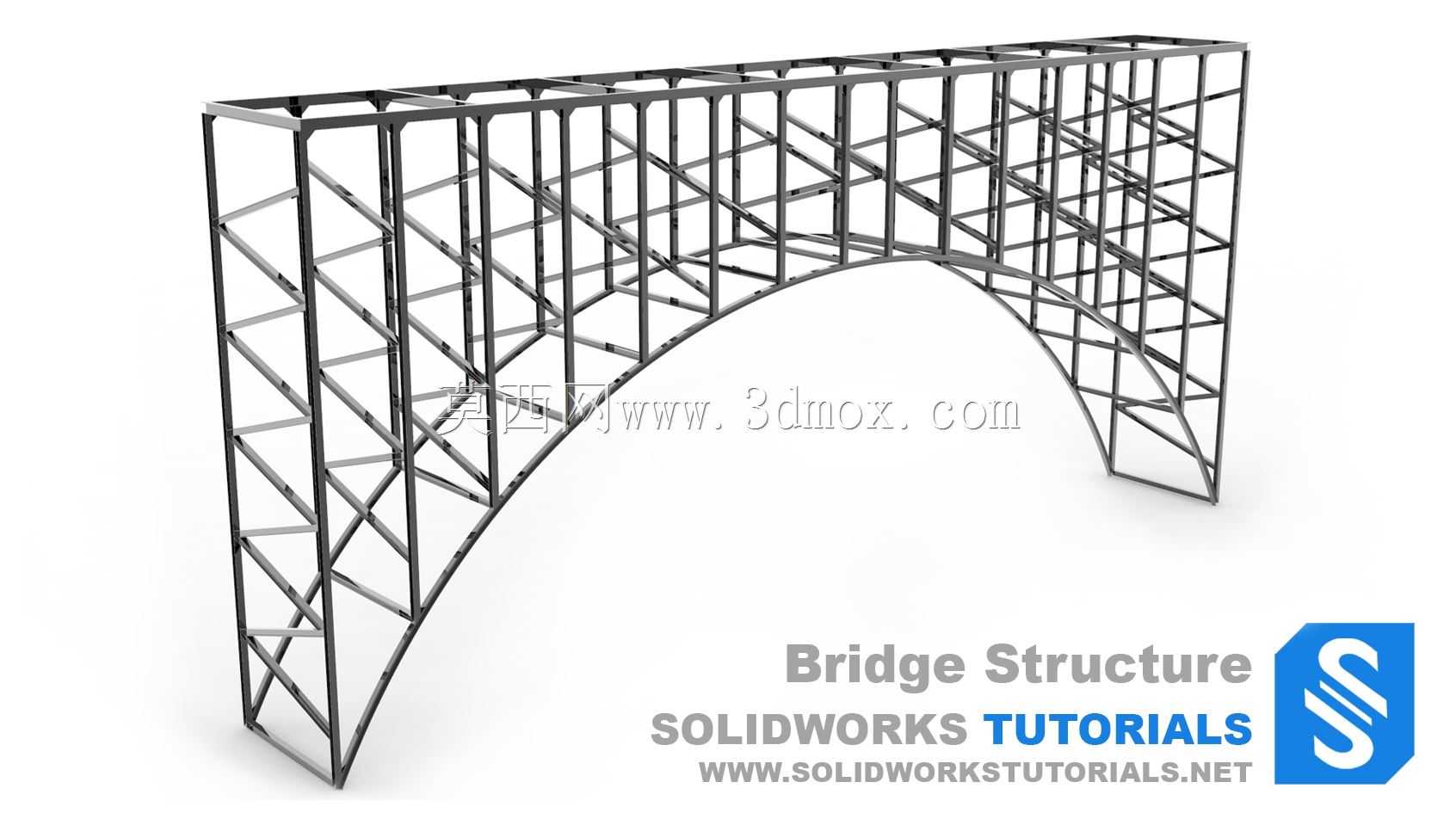

拱形桁架式桥梁焊接钢结构

项目分类:3D模型 发布时间:2021-10-25 ID:334922
  • 拱形桁架式桥梁焊接钢结构
  • 拱形桁架式桥梁焊接钢结构

该拱形桁架桥梁结构主要应用于中小跨度的人行通行、轻型管线跨障铺设场景,也可作为施工场地临时跨沟、跨路段的临时通行承载结构使用,在市政慢行系统建设、厂区内部跨区域通道搭建、景区观景步道跨水跨谷布设场景中,这类桁架式钢结构凭借自重轻、承载冗余度高、施工拼装速度快的特点,具备很强的场景适配性。从实际用途来看,该结构核心作用是通过桁架杆件的力流传递,将桥面竖向荷载、横向风载、偶然冲击荷载均匀传导至两端支撑基座,相比实腹式梁结构,桁架形式能在同等耗材量下获得更大的截面惯性矩,大幅提升结构竖向刚度,减少通行过程中的挠曲变形量。

从功能特性层面分析,该结构采用全焊接连接形式,所有弦杆、腹杆、横向联系杆之间均通过角焊缝实现刚性连接,相比螺栓拼接的桁架结构,整体刚度连续性更好,不存在螺栓滑移带来的非弹性变形问题,后期维护过程中无需定期检查螺栓预紧力,适合长期免维护的户外使用场景。结构采用拱形受力逻辑,在竖向荷载作用下,拱脚位置会产生水平推力,可抵消部分梁体内部的弯曲应力,让更多杆件处于轴向受力状态,充分发挥金属材料抗拉、抗压强度高的力学性能,避免材料因受弯出现截面利用效率低的问题。结构两侧设置的竖向桁架片作为主要承重单元,之间通过多道横向连接杆件形成空间稳定体系,可有效抵抗横向水平荷载,避免单片桁架出现侧向失稳问题,同时横向联系杆也可作为桥面铺装的支撑基座,直接铺设桥面板即可完成上部结构施工。

设计思路上,该结构优先遵循力流最短传递原则,主弦杆沿拱形轮廓连续布置,腹杆采用三角形分格形式,每个分格单元均为几何不变体系,避免出现四边形结构的几何可变缺陷。腹杆角度经过优化,所有杆件的夹角控制在30度到60度之间,既减少杆件端部切割的复杂角度,降低焊接施工难度,也能让腹杆的内力分布更均匀,避免部分杆件因夹角过小出现应力集中、长细比过大失稳的问题。结构两端的端部竖杆做了加强处理,截面尺寸大于中间腹杆,用于传递拱脚位置的集中反力,避免端部节点因应力集中出现焊缝撕裂风险。所有杆件均采用等截面型材,减少型材采购的规格种类,降低物料管理成本与加工过程中的换料调试时间,适合批量预制加工。

从安装边界与尺寸适配角度来看,该桁架结构的跨度可根据实际跨距需求调整杆件分格数量,单节桁架片可在工厂预制完成后运输至现场拼装,单段预制件的外形尺寸可适配常规货运车辆的运输边界,无需特殊超限运输审批。结构安装时仅需在两端设置混凝土支撑基座,将拱脚位置与基座预埋钢板焊接固定即可,无需设置中间桥墩,在跨越沟渠、城市道路、小型河谷时可大幅减少下部结构施工量,降低对下方通行空间、水体环境的干扰。结构的净空高度沿拱形轮廓变化,跨中位置净空最高,可满足下方通行的净空要求,两端位置净空逐步降低,适配引桥的坡度衔接需求。结构顶部的上弦杆平面可直接固定桥面板龙骨,两侧的竖杆可直接加装防护栏杆,无需额外焊接附属安装支座,减少现场施工的焊接工作量。

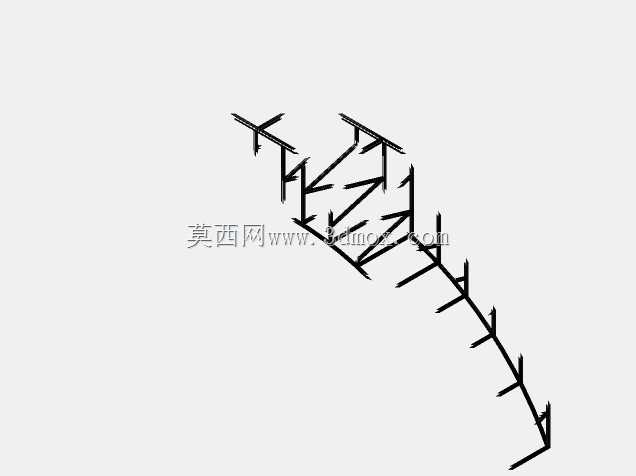

在实际建模过程中,该结构采用自顶向下的骨架线建模逻辑,先绘制拱形轮廓的骨架草图,确定上下弦杆的空间路径,再基于骨架线生成各个杆件的实体特征,所有杆件的端部切割面均自动适配相邻杆件的接触面,保证焊接间隙控制在合理范围内,避免现场安装时出现杆件错边、间隙过大无法焊接的问题。节点位置的焊缝预留尺寸符合焊接工艺要求,所有杆件交接位置均做了适当的切角处理,避免三杆交汇位置出现焊缝重叠、应力集中的问题。横向联系杆的间距经过排布,刚好对应腹杆的节点位置,可让横向荷载直接传递至节点位置,避免弦杆承受额外的局部弯矩。
