13吨级驱动链轮齿圈结构设计

在重型工程机械的行走驱动系统里，这类13吨级的驱动齿圈是履带行走机构的核心传力部件，日常作业中直接和履带链节的啮合槽配合，把行走马达输出的旋转扭矩转化为整机的行走牵引力，不管是矿场剥离作业的土方移位，还是基建工地的崎岖路面行进，齿圈的啮合精度、结构强度直接决定了整机行走的可靠性，一旦齿形出现过度磨损或者断裂，整台设备就会彻底失去行走能力，只能原地等待维修，耽误施工进度。

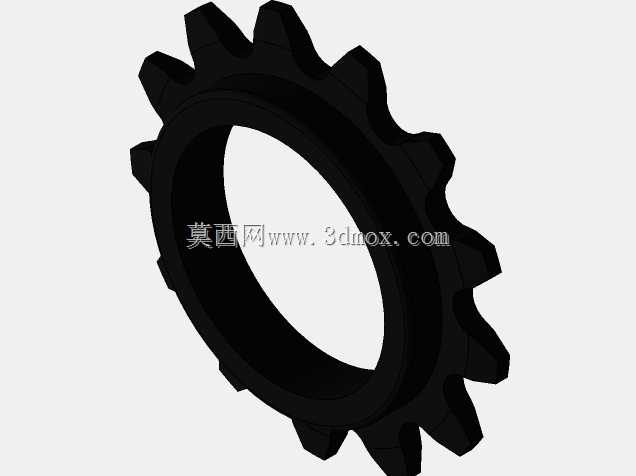

从结构设计逻辑来看，这个齿圈采用整体式环形结构，没有额外的轮毂连接辐板，属于直接套装在驱动轮轮毂上的安装形式，设计时优先考虑了大载荷下的力流传递路径：每一个轮齿的齿廓都做了适配履带销套啮合的修形处理，齿顶做了小圆弧倒角，避免啮合过程中对履带链节的销套造成硬挤压刮伤，齿根位置做了足够大的过渡圆角，减少重载啮合时的应力集中，防止长期交变载荷下出现齿根疲劳裂纹。齿圈的内孔是安装基准面，加工时需要保证和外齿圈的同轴度公差控制在合理范围，不然安装后会出现履带啮合偏磨，一边齿形磨损过快，另一边还没到磨损极限就提前失效，同时内孔端面会预留和轮毂连接的螺栓孔位安装边界，安装时靠端面的摩擦力和螺栓的预紧力传递扭矩，不需要额外的键连接，这种设计在大吨位履带设备上很常见，能避免键槽位置的应力集中，提升整体承载能力。

实际应用场景里，这类齿圈面对的工况非常复杂，有时候要在满是碎石的路面行走，有时候要在泥泞的黏土场地作业，还有的时候要在坡度超过15度的坡面做转向动作，这时候每个轮齿承受的瞬时冲击载荷会比额定载荷大出1.5到2倍，所以设计时齿厚的取值留了足够的安全余量，齿宽方向的尺寸刚好匹配履带链节的啮合宽度，既不会因为齿宽过窄导致单位面积压力过大加快磨损，也不会因为齿宽过宽增加不必要的重量和制造成本。齿圈的环形本体厚度也经过了载荷校核，在承受最大牵引力的时候，本体的径向变形量控制在弹性变形范围内，不会因为变形导致齿形错位出现跳齿、卡滞的问题。

做三维建模的时候，首先要确定齿圈的分度圆直径，这个尺寸是根据履带节距、啮合齿数来计算的，13吨级设备常用的履带节距对应的驱动轮齿数一般在12到18齿之间，这个模型的齿数刚好适配对应节距的履带，保证啮合时的重合度足够，不会出现传动冲击过大的问题。建模过程中齿形的绘制不能照搬普通传动齿轮的渐开线齿廓，因为驱动链轮和履带销套的啮合属于非共轭啮合，齿廓是由几段圆弧和直线组合而成的，要保证轮齿进入啮合和退出啮合的时候都能平滑过渡，没有硬冲击。另外齿圈的两个端面都做了轻微的倒角处理，一方面是安装时方便导入轮毂定位，另一方面也能避免端面的锐边在装配时刮伤密封件或者安装人员的手部。

从安装边界来看，这个齿圈的轴向定位靠轮毂上的轴肩和外侧的压盖实现，安装时不需要额外调整啮合间隙，只要保证内孔和轮毂配合面的清洁度，按规定扭矩拧紧连接螺栓就能正常工作。日常维护中，这个部件是易损件，当齿形磨损量超过原齿厚的20%的时候就需要更换，不然会出现跳齿、履带脱轨的风险，整体式的结构设计也让更换过程更便捷，不需要拆解整个行走减速机，只要拆开外侧压盖就能抽出旧齿圈更换新件，大幅缩短现场维修的停机时间。在设计阶段做结构仿真的时候，要重点校核两个工况：一个是最大牵引力直驶工况下的齿根弯曲应力，另一个是原地转向时单侧齿圈承受的侧向载荷和冲击载荷，确保两种工况下的安全系数都能满足工程机械的行业设计标准，不会出现过载断裂的问题。另外齿圈的材料一般选用中碳合金钢做表面淬火处理，齿面硬度达到HRC45-55，既保证齿面有足够的耐磨性，又让芯部有足够的韧性承受冲击载荷，不会出现硬度过高导致的轮齿崩裂问题。
