Emax ES3104金属齿舵机结构设计

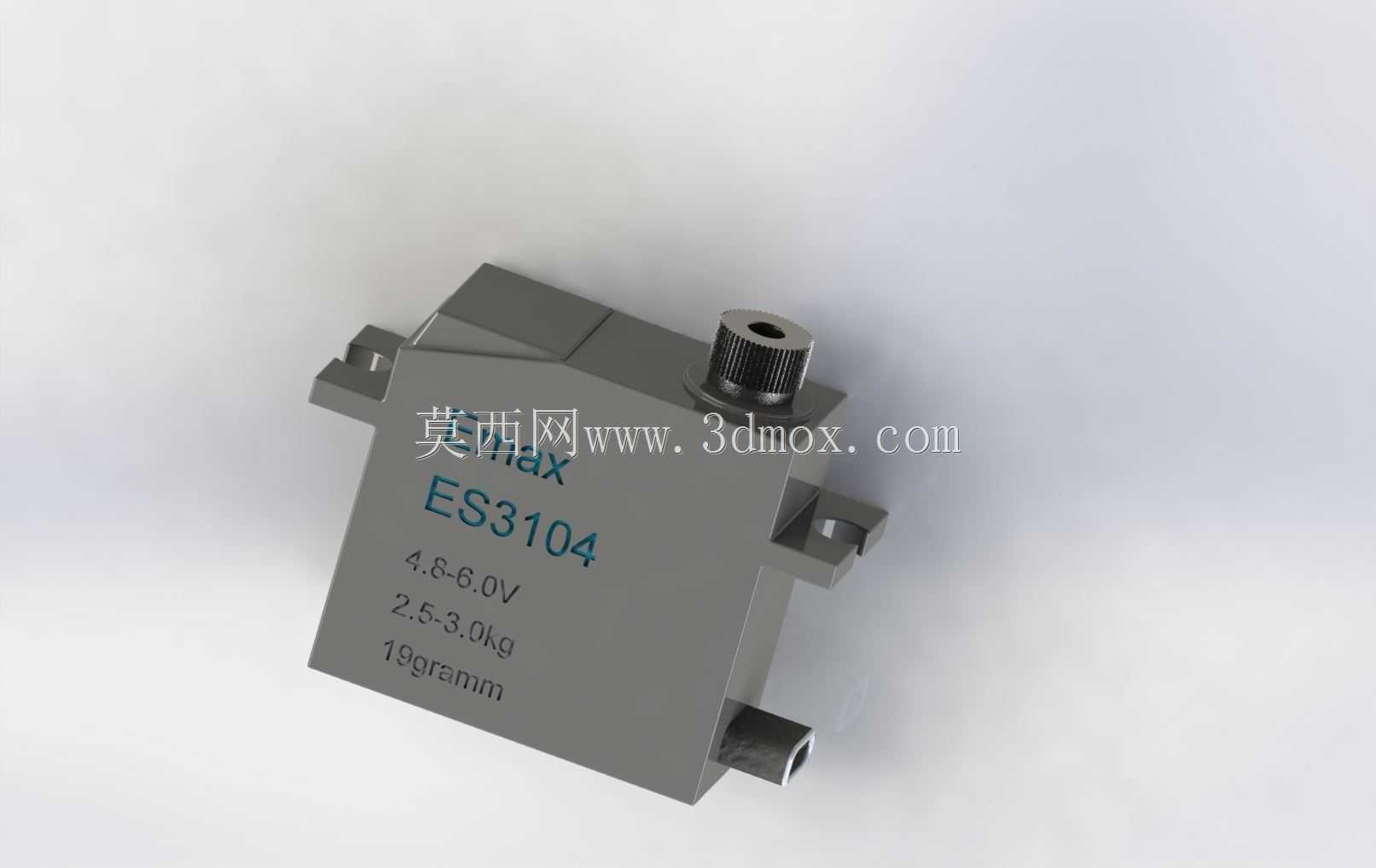

做小型机器人关节选型、航模操纵面驱动结构设计的时候，这类3kg级金属齿舵机是绕不开的执行部件，这次拆解建模的ES3104，刚好覆盖了4.8-6V供电区间的小扭矩输出需求，先从实际安装场景说，很多刚接触小型机电结构的工程师容易忽略舵机安装耳的定位公差，这款舵机两侧的安装凸耳是对称布局，凸耳上的安装孔为标准通孔，适配M2规格的自攻螺丝或者铜柱固定，安装孔中心距的公差控制在±0.1mm以内，在做航模机翼舵面安装座、小型双足机器人踝关节支架的时候，不用额外做腰型孔补偿安装误差，直接按标称中心距开孔就能完成装配。

从功能特性来看，这款舵机的输出扭矩在6V供电下能达到3.0kg·cm，4.8V下也能稳定输出2.5kg·cm，刚好匹配固定翼航模副翼、升降舵的操纵力矩需求，也能满足小型桌面机械臂末端关节、教育类机器人云台的转动负载要求，内部采用金属齿轮组传动，相比同规格塑料齿舵机，抗冲击负载能力提升明显，在航模起降过程中舵面受到气流冲击、机器人关节遇到意外卡滞的时候，不容易出现扫齿失效的问题。输出轴采用标准25T齿形，是行业通用的舵机臂安装规格，不用定制专用连接臂，市面上现成的金属舵机臂、塑料摇臂都能直接适配，能大幅缩短原型机的装配调试周期。

设计思路上，这款舵机的外壳采用上下扣合结构，上盖集成输出轴的定位轴承位，下壳预留电路板和直流电机的安装腔，外壳侧面做了防滑的浅凹槽纹理，既提升了手持调试时的摩擦力，也能在外壳注塑成型的时候减少壳体翘曲变形。输出轴顶端做了内螺纹孔，用来锁紧舵机臂防止转动过程中松脱，轴肩位置做了台阶定位，能限制舵机臂的安装高度，避免舵机臂压到上盖表面增加转动阻尼。外壳两侧的安装凸耳做了加厚处理，在螺丝锁紧的时候不会出现凸耳开裂的问题，凸耳和壳体主体之间做了圆角过渡，能减少应力集中，提升安装结构的强度。

再说到安装边界的细节，舵机整体的出线位置在壳体尾部，出线方向和输出轴轴线垂直，在做结构布局的时候，要在壳体尾部预留至少10mm的走线空间，避免线材被安装座挤压导致内部线芯断裂。舵机的转动行程为标准的±60度，在做结构限位设计的时候，要注意不要让外部结构件在舵机转动到极限角度时发生干涉，尤其是在做机器人关节设计的时候，要在软件里设置对应的软限位，同时在结构上预留1-2度的余量，避免舵机堵转烧坏内部驱动电路。舵机的重量控制在19g左右，在对重量敏感的航模、小型移动机器人设计里，这个重量参数能帮助工程师精准计算整机的重心位置，避免出现重心偏移导致的操纵稳定性问题。

从实际使用的角度，这类舵机的驱动信号为标准PWM信号，周期20ms，高电平宽度0.5-2.5ms对应0-180度的转动角度，和市面上绝大多数舵机驱动板、机器人控制器的信号输出兼容，不用额外做信号转换电路。在做三维建模的时候，要特别注意输出轴的齿形参数，25T齿的齿距、齿深都要和实物匹配，不然装配舵机臂的时候会出现干涉或者间隙过大的问题，外壳上的参数标识区域做了微凹的平面，方便印刷参数标识，建模的时候这个平面的平面度要控制在0.05mm以内，保证标识印刷的清晰度。另外，舵机内部的电机安装位和齿轮组的定位柱都是和壳体一体注塑成型的，定位精度直接决定了齿轮组的啮合间隙，建模的时候要保证各个定位柱的同轴度，不然会出现转动阻尼过大、噪音超标的问题。

很多新手在做这类舵机集成设计的时候，容易忽略舵机的中性位置校准，其实在结构设计阶段，就要预留舵机调试的操作空间，方便在装配完成后调整舵机臂的安装角度，保证舵机在中性位置时，被控结构刚好处于中位。这款舵机的外壳边角都做了R0.5的圆角处理，既避免了安装时划伤操作人员，也能减少和周边结构件的硬接触，在紧凑的安装空间里，小的圆角设计能降低装配时的对位难度。总的来说，这类小规格金属齿舵机是小型机电系统里非常成熟的执行部件，建模的时候把安装尺寸、接口规格、转动边界这些细节做准确，就能直接用到后续的结构设计里，减少选型验证阶段的重复打样次数。
