带翻盖防尘结构的工业充电插座结构设计

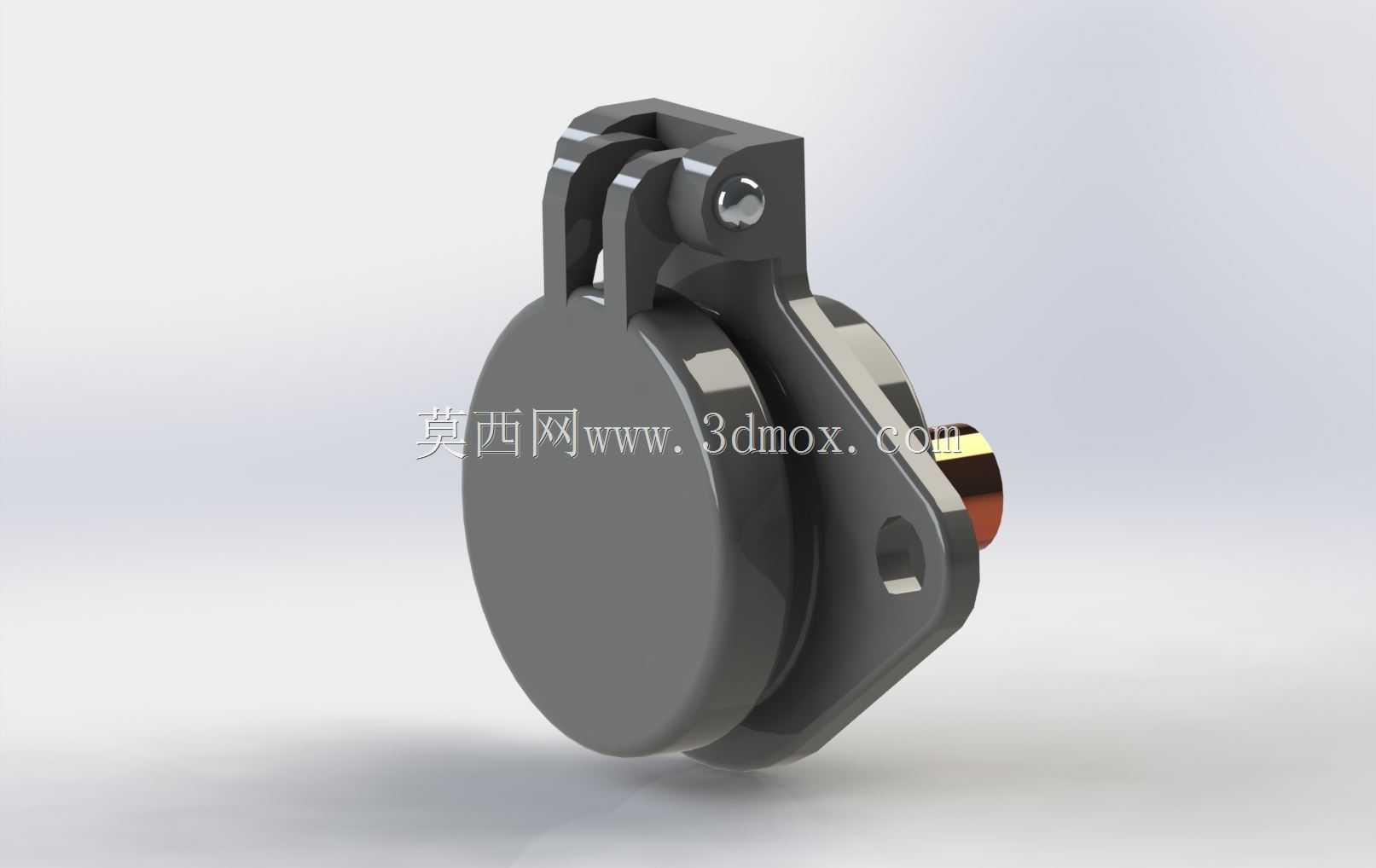

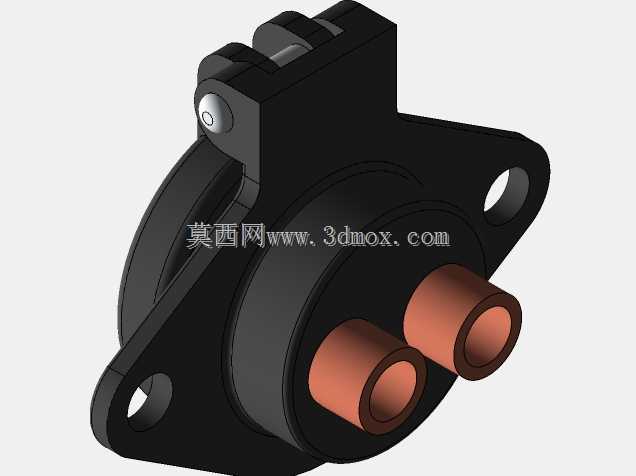

这款带翻盖的充电插座，主要面向户外移动作业设备、小型电动工业车辆、储能外接供电端口这类需要频繁插拔充电、且长期暴露在多尘、易溅水环境的使用场景，日常作业中，设备停靠补能时操作人员可直接翻开翻盖插入充电插头，补能结束后翻盖自动复位贴合插座端面，阻挡车间切削粉尘、户外扬尘、清洁溅水进入插合腔，避免插针氧化、接触不良甚至短路的故障。从结构设计逻辑来看，翻盖与本体的铰接结构没有采用外露的细长销轴，而是将铰接耳位直接集成在插座本体的侧上方，两个平行的铰接耳中间预留了翻盖连接臂的转动空间，铰接轴内嵌在耳位内部，既减少了细小零件的装配工序，也避免了销轴长期受震动脱落、锈蚀卡滞的问题，翻盖的转动行程做了硬限位，翻开到最大角度时不会与插座安装面的周边结构产生干涉，操作人员单手就能完成翻盖翻开、插头插入的动作，不需要额外腾出手固定翻盖。插座本体的安装法兰采用了偏心式的异形结构，不是常规的正圆形法兰，靠近铰接位的一侧做了加厚的凸台结构，既给铰接轴的安装预留了足够的壁厚支撑，也能在安装时通过这个凸台做防呆定位，避免安装时插座方向装反导致翻盖开合受阻；法兰上预留的两个安装孔位做了沉头设计，安装后螺丝端面不会突出法兰平面，保证插座安装后与设备面板完全贴合，缝隙均匀，不会因为螺丝突出导致翻盖闭合时出现缝隙。插合端的接触件采用了内嵌式设计，插针完全藏在插座本体的内腔里，端面比法兰贴合面内缩了一定距离，即使插头没有完全插到位，外露的带电部分也不会被操作人员误触，同时翻盖闭合时，翻盖内侧的环形凸筋会嵌入插座端面的密封槽内，形成一道简易的接触密封，阻挡大颗粒粉尘和飞溅的水滴进入内腔，不需要额外加装密封圈就能满足一般工业场景的防护需求，兼顾了成本和防护性能。从安装边界来看，这款插座属于面板嵌入式安装结构，法兰后方的本体部分为圆柱形结构，安装时只需要在设备面板上开出对应直径的圆孔，将本体穿入孔内后从正面拧入两个固定螺丝即可完成安装，不需要在面板后方预留太大的操作空间，适合安装在设备侧壁、电池舱外侧这类后方空间局促的位置；翻盖闭合状态下，整个插座突出面板的高度控制得很低，不会在设备移动过程中被周边的物件勾挂，避免翻盖被强行扯断、插座被撞变形的问题。在实际选型适配时，这款插座的载流规格对应40A的直流充电场景，适配的充电插头插合后，铰接位旁的侧方缺口刚好可以容纳插头的出线端，插头插入后线缆自然朝向侧下方引出，不会因为线缆向上弯折导致插头受力松脱，也不会和翻盖的铰接结构产生摩擦，长期插拔使用也不会磨损线缆外皮。整个零件的结构没有复杂的倒扣和薄壁结构，适合采用阻燃尼龙加玻纤的材料注塑成型，铰接位的转动部位在注塑时直接预留转动间隙，不需要额外装配扭簧等弹性零件，依靠翻盖连接臂本身的形变弹力就能实现闭合后的贴合力，减少了总装的零件数量，也降低了后期使用过程中弹性零件失效的故障概率，在批量生产时能有效控制单件成本，同时兼顾户外工业场景的耐用性要求。
