大电流D-Sub9w4公母配套接插件结构

在工业控制、电力通讯、测试设备的内部布线场景里，混合载流的信号连接需求一直存在，既要兼顾小信号的针脚排布密度，又要满足动力回路的大电流通载要求，这类9w4规格的D-Sub接插件就是针对这类场景开发的连接部件。从实际选型使用的角度看，这类接插件最常出现在工控机IO接口、伺服驱动器动力信号混合接口、大功率测试设备的外接端口上，相比普通全信号针的D-Sub接头，它把其中4个针位替换成了大直径的电源引脚，单针可以承载20A的持续电流，剩下的针位保留常规信号针的尺寸，走控制信号或者低压检测信号，不用在设备面板上分开开电源接口和信号接口，能有效压缩面板占用空间，也能避免现场接线时插错不同功能的线缆。

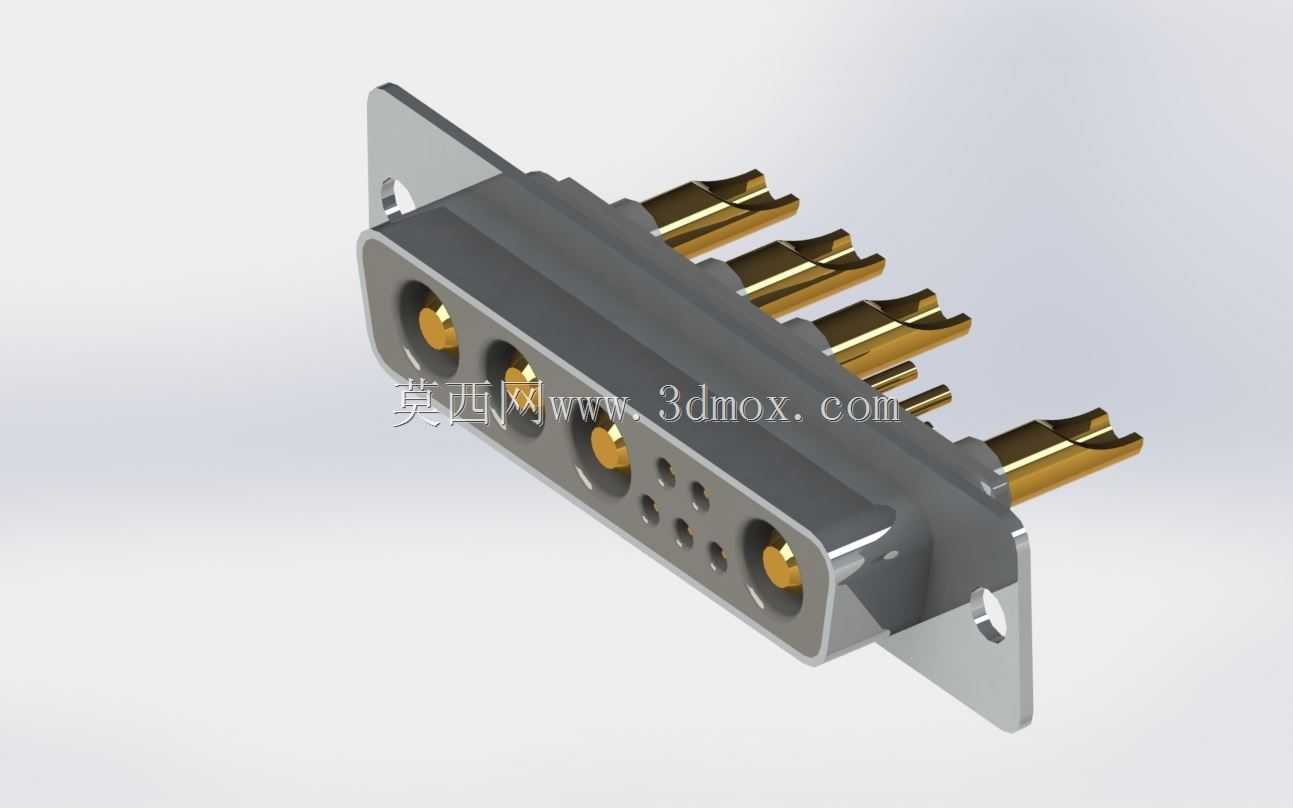

做结构设计的时候，首先要考虑的是安装边界的匹配，这类接插件采用标准D-Sub的法兰安装结构，两个安装孔的孔位间距和同尺寸普通D-Sub接头完全一致，之前开了标准D-Sub安装孔的设备机箱，不用重新改孔位就能直接替换安装，法兰边的厚度控制在1.2mm，和常规面板的沉台深度匹配，装上去之后接头端面和面板表面齐平，不会突出太多影响外部线缆的插拔空间。公头和母头的对插导向依靠D型的金属外壳，不对称的外形能从根源上避免反插，插合之后外壳的金属屏蔽层能连续接触，对内部的信号针起到电磁屏蔽作用，减少工业现场强电环境对弱信号的干扰。

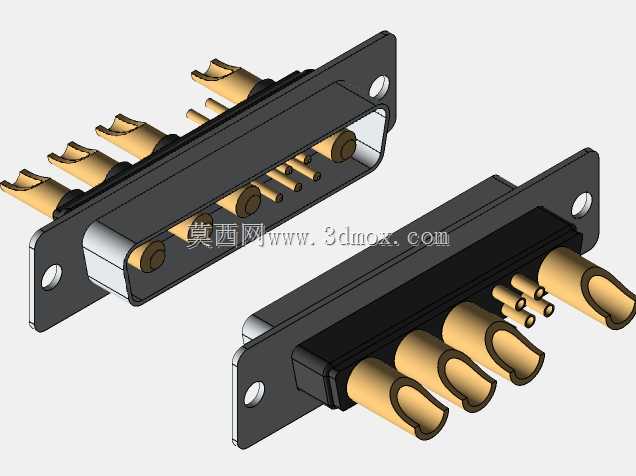

引脚的设计上，4个大电流引脚采用镀金铜基材，接触部位做了鼓簧结构，插合之后接触电阻能控制在毫欧级，大电流通过的时候不会因为接触点发热出现温升超标的问题，引脚的尾部焊杯尺寸适配14AWG的多股铜线，压接或者焊接都能有足够的连接强度，常规信号针的焊杯适配22AWG的信号线，和普通D-Sub针的接线规格一致，现场布线的时候不用特意准备特殊的接线工具。绝缘基座采用耐高温的热固性塑料，波峰焊的时候不会因为高温出现基座变形、针位偏移的问题，基座上的针位之间做了隔离筋，哪怕引脚之间有焊锡丝残留，也不容易出现相邻针脚短路的情况。

实际建模的时候要注意几个容易出错的细节，首先是公母头对插的重合尺寸，插合方向的有效插入深度要控制在7.5mm左右，太浅的话接触不可靠，太深的话会顶到对面的焊杯部位损伤引脚；其次是大电流引脚和信号针的高度差，因为引脚直径不同，焊杯的位置不在同一个平面上，做PCB封装的时候要对应调整焊盘的位置，不能直接套用普通9针D-Sub的封装；还有法兰上的安装孔，要做成带倒角的通孔，装配的时候固定螺丝能顺利导入，不会因为孔位的微小偏差导致螺丝拧不进去。另外金属外壳的折弯圆角不能太小，不然冲压加工的时候容易出现开裂，外壳表面做镀镍处理，既能防锈又能保证屏蔽层的导电连续性，和机箱面板接触的时候能顺利接地，把干扰信号导到设备地线上。

在设备维护的场景里，这种公母配套的接头因为有统一的对插定位，更换线缆的时候不用逐根核对线序，只要把插头对准D型口插进去拧好固定螺丝就行，能大幅缩短现场故障排查的时间，相比分开设置的电源端子和信号端子，接错线的概率能降低九成以上。做结构选型的时候还要注意，这类接头的插拔寿命在500次以上，满足工业设备日常维护的插拔需求，不需要频繁更换接插件本体，尾部可以适配标准的D-Sub线缆护套，出线部位能做应力释放，线缆被拉扯的时候不会把力直接传到焊杯位置，避免出现引脚脱焊的问题。
