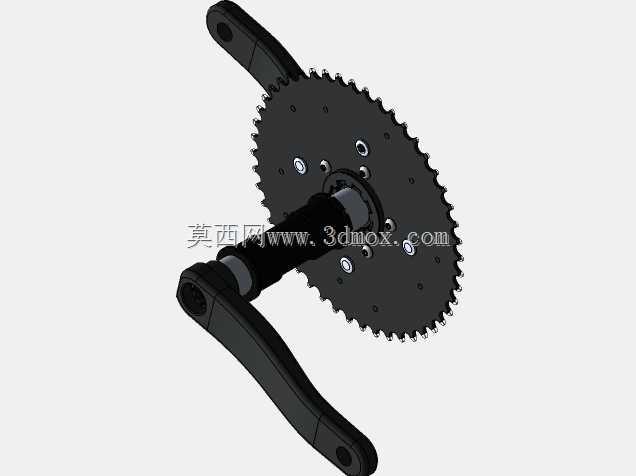

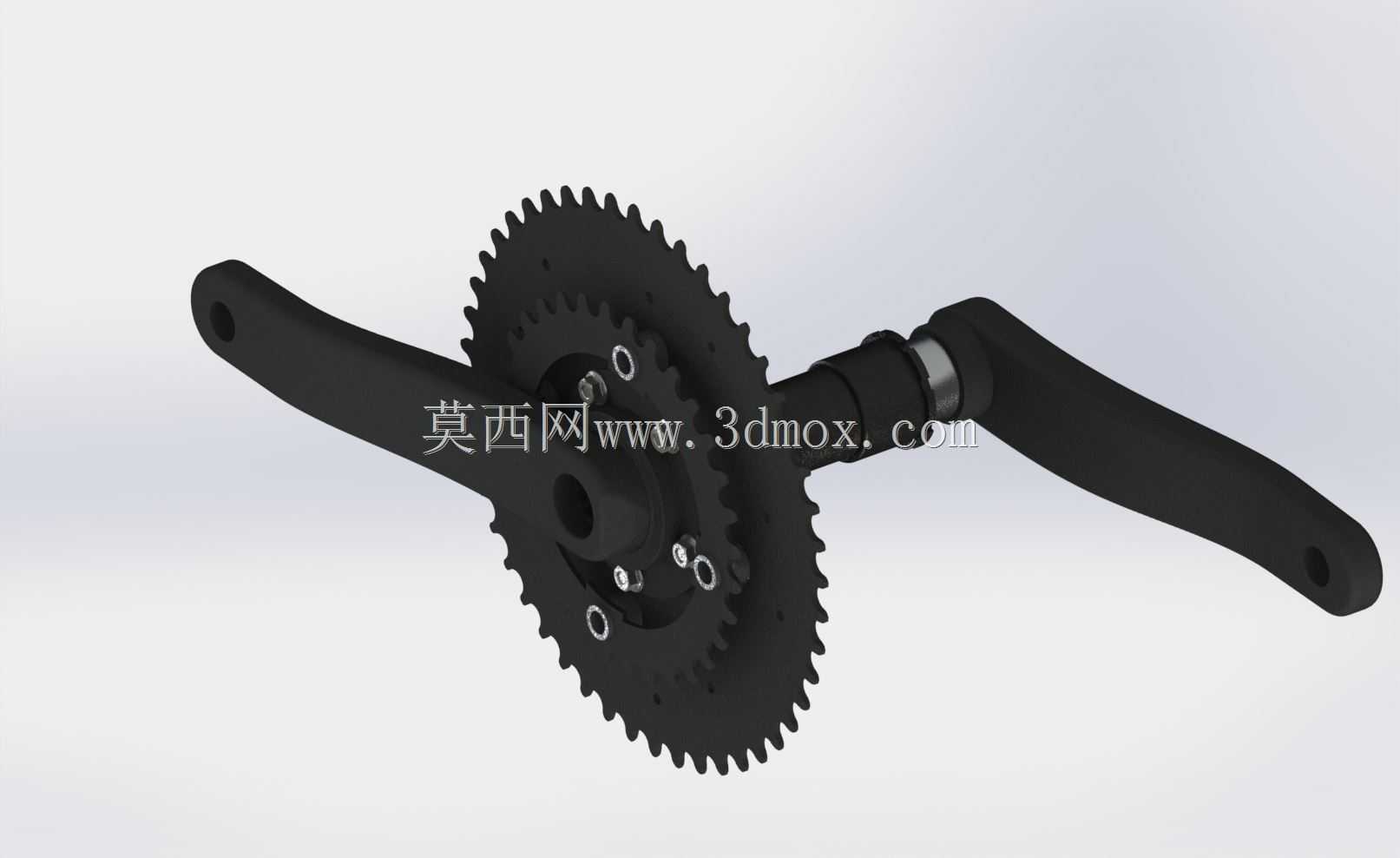

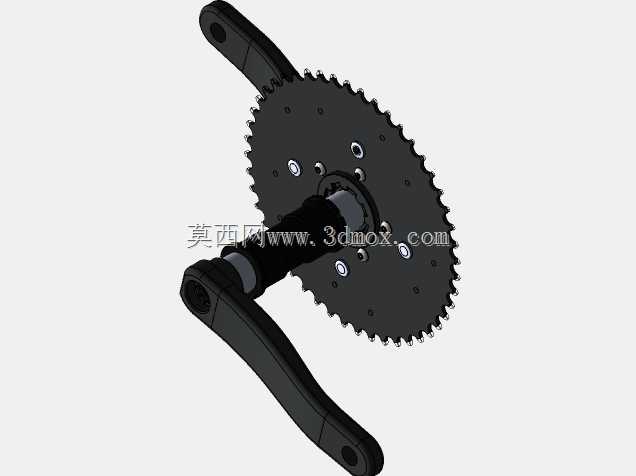

自行车旋风飞轮曲柄组传动结构设计

这套传动组件主要适配城市通勤车、入门级运动自行车的动力传递需求，是连接骑行者脚踏施力与后轮驱动的核心中间部件，日常骑行过程中，骑行者施加在脚踏上的扭矩通过左右曲柄传递到中轴，再通过固定在右侧曲柄上的牙盘带动链条，将动力传递给后轮飞轮实现车辆行进，整套结构的刚性、传动顺滑度直接决定骑行过程中的力传递效率与长期使用可靠性。从结构设计逻辑来看，这套曲柄组采用了一体式中轴配合双固定爪的牙盘连接方案，区别于传统方孔中轴的压合固定方式，轴体与曲柄的配合段采用了花键咬合结构，能够在大扭矩踩踏工况下避免曲柄与轴之间出现相对滑动，长期使用也不会出现曲柄松动、异响的问题。牙盘部分采用了单盘设计，齿形经过修型处理，能够在链条偏摆角度不大的通勤使用场景下降低链条与齿尖的摩擦损耗，同时减少骑行过程中的掉链概率，不需要额外加装前拨链器就能满足日常平路、缓坡骑行的变速需求，简化了整车的维护复杂度。配套的底座支架提供了73mm与83mm两种安装规格，能够适配不同车架五通的安装宽度，安装时只需要根据车架五通长度选择对应厚度的调整垫片，就能保证中轴两侧的锁紧力矩均匀，避免轴承受力不均导致的过早磨损。左右曲柄采用了对称的锻造结构，曲柄臂的截面从轴端到脚踏安装端逐渐收窄，在保证踩踏刚性的前提下尽可能降低了结构重量，脚踏安装孔位采用了标准的公制螺纹，能够兼容市面上绝大多数市售脚踏部件，不需要额外做转接处理。链轮部分的齿距严格匹配常规自行车链条的节距，齿尖的导向倒角能够让链条在上下齿过程中更顺滑，即使在颠簸路面骑行时，链条也能顺畅卡在齿槽内，不会出现跳齿的问题。实际装车使用时，需要先将中轴轴承压入车架五通内，再依次穿入曲柄轴、锁紧两侧曲柄，最后将牙盘固定在右侧曲柄的安装座上，整套安装流程不需要特殊的专用工具，常规的内六角、中轴扳手就能完成装配。日常维护过程中，只需要定期在中轴轴承位置补充润滑脂，检查曲柄锁紧螺丝的力矩，就能保证整套结构长期稳定运行，不需要频繁拆解保养。从受力角度分析，曲柄臂的受力方向主要是骑行踩踏时的垂直向下扭矩，设计时在曲柄与轴连接的根部做了加厚的圆角过渡，能够避免应力集中导致的曲柄断裂问题，即使在大力踩踏爬坡的工况下，结构变形量也控制在极小范围内，不会因为曲柄形变导致力传递损耗。牙盘与曲柄的固定采用了多颗锁紧螺丝均匀分布的方案，能够让牙盘的受力均匀分散到整个曲柄安装面上，避免单颗螺丝受力过大出现断裂或者牙盘变形的问题。这套结构的设计充分考虑了民用自行车的使用场景，没有采用过于复杂的多盘变速结构，在满足日常骑行传动需求的前提下，尽可能降低了生产制造成本与后期维护难度，对于入门级整车装配、老旧车辆的传动部件替换都有很好的适配性，安装边界覆盖了市面上绝大多数常规规格的民用自行车车架五通尺寸，不需要对车架做额外的改装就能直接替换安装。
